规格参数
- CAN接口：采用OPEN接口方式（CANH、CANL）；
- CAN通道采用电磁隔离、DC/DC电源隔离，隔离电压：2500VDC；
- CAN接口EMC等级：接触放电±8KV，群脉冲±2KV；
- 最高帧流量：单通道可高达6000帧/秒以上（1M波特率、扩展数据帧）；
- 同时支持CAN2.0A和CAN2.0B协议，符合ISO/DIS 11898-1/2/3标准；
- CAN波特率：可编程任意设置，范围在5Kbps～1Mbps之间；
- CANBridge+的容错CAN接口：CAN2支持切换为容错CAN模式；
- CAN可安装外置式120欧终端电阻，连接R+和R-端子；
- 安装方式：可选标准DIN导轨安装或简单固定方式；
- 可以用在有安全防爆需求的环境中；
- 工作电压；+9V~+26V；
- 工作温度；-40℃~+85℃；
- 存储温度：-40℃～+85℃；

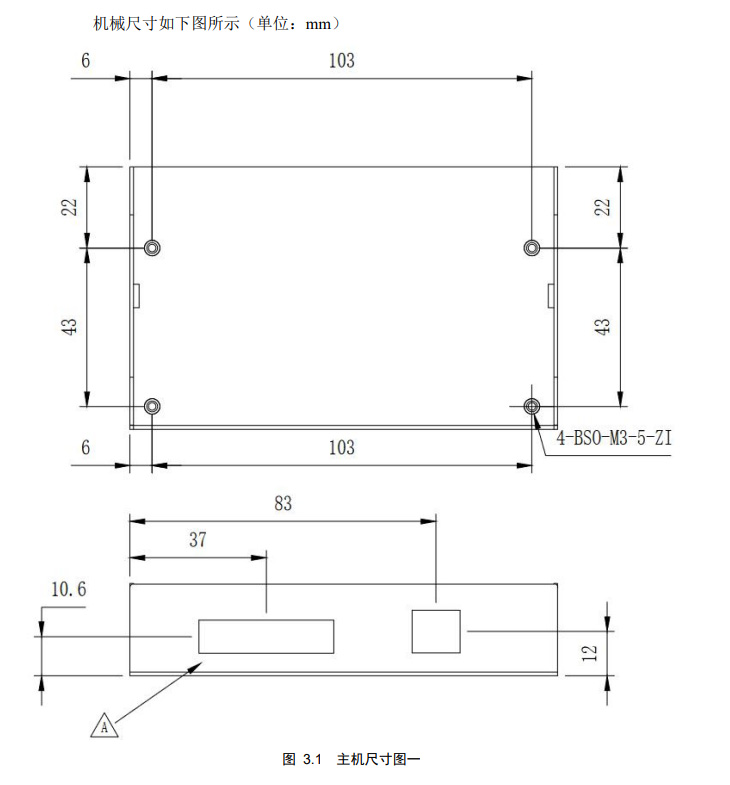

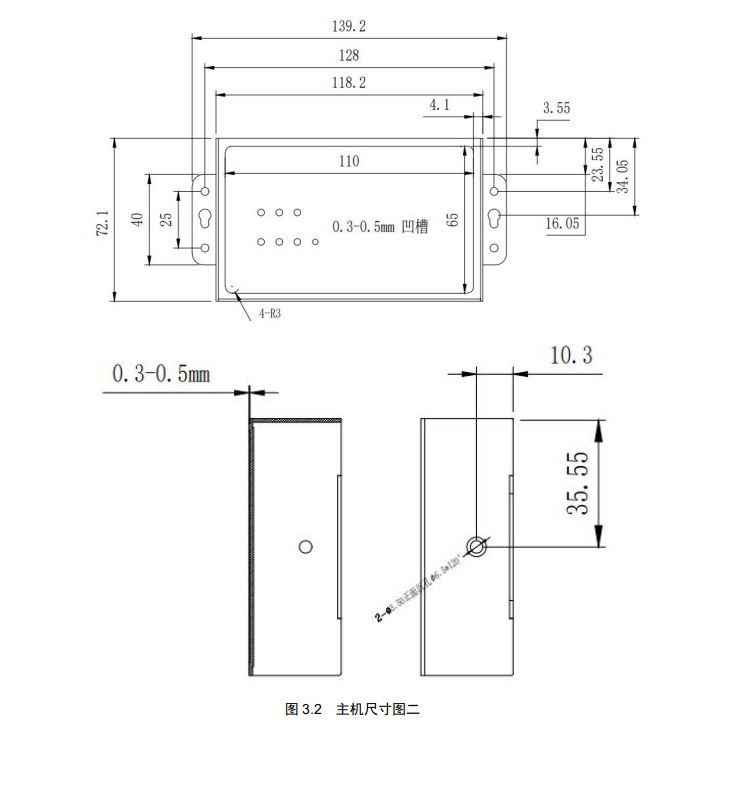

- CANHub-AS4物理尺寸：118mm*83mm*26mm；
- CANBridge物理尺寸：100mm*70mm*25mm。
CANBridge信号端子定义
| CAN路 | 信号 | 简介 | CAN路 | 信号 | 简介 |
|---|---|---|---|---|---|
| CAN1 | CANL | CAN1的CANL信号端子 | CAN2 | CANL | CAN2的CANL信号端子 |
| CANH | CAN1的CANH信号端子 | CANH | CAN2的CANH信号端子 | ||
| RES- | CAN1的终端电阻的一个连接端（内部连接到CANL） | RES- | CAN2的终端电阻的一个连接端（内部连接到CANL） | ||
| RES+ | CAN1的终端电阻的一个连接端（内部连接到CANH） | RES+ | CAN2的终端电阻的一个连接端（内部连接到CANH） |
CANHub-AS4信号端子定义
| CAN路 | 信号 | 简介 | CAN路 | 信号 | 简介 |
|---|---|---|---|---|---|
| CAN1 | CANL | CAN1的CANL信号端子 | CAN2 | CANL | CAN2的CANL信号端子 |
| R- | CAN1的终端电阻的一个连接端（内部连接到CANL） | R- | CAN2的终端电阻的一个连接端（内部连接到CANL） | ||
| FG | 屏蔽线地(可不接) | FG | 屏蔽线地(可不接) | ||
| R+ | CAN1的终端电阻的一个连接端（内部连接到CANH） | R+ | CAN2的终端电阻的一个连接端（内部连接到CANH） | ||
| CANH | CAN1的CANH信号端子 | CANH | CAN2的CANH信号端子 | ||
| CAN3 | CANL | CAN3的CANL信号端子 | CAN4 | CANL | CAN4的CANL信号端子 |
| R- | CAN3的终端电阻的一个连接端（内部连接到CANL） | R- | CAN4的终端电阻的一个连接端（内部连接到CANL） | ||
| FG | 屏蔽线地(可不接) | FG | 屏蔽线地(可不接) | ||
| R+ | CAN3的终端电阻的一个连接端（内部连接到CANH） | R+ | CAN4的终端电阻的一个连接端（内部连接到CANH） | ||
| CANH | CAN3的CANH信号端子 | CANH | CAN4的CANH信号端子 |
CANBridge+号端子定义
| 接口 | 标号 | 说明 | 备注 |
|---|---|---|---|
| CAN接口 | CAN1L | CAN1L | |
| CAN1FG | CAN1屏蔽层 | ||
| CAN1H | CAN1H | ||
| R1es+ | CAN1终端电阻短接端 | 内置120Ω终端电阻 | |
| R1es- | CAN1终端电阻短接端 | ||
| CAN2L | CAN2L | ||
| CAN2FG/*CAN_GND | CAN2屏蔽层/容错CAN CAN_GND | 高速CAN屏蔽层与容错CAN地共用 | |
| CAN2H | CAN2H | ||
| R2es+/*NC | CAN2终端电阻短接端/容错CAN需悬空 | 内置120Ω电阻/容错CAN终端电阻需通过开关S2切换 | |
| R2es-/*NC | CAN2终端电阻短接端/容错CAN需悬空 | 内置120Ω电阻/容错CAN终端电阻需通过开关S2切换 |
配件清单
配件清单仅供参考，请以实物为准
| CANHub-AS4 | ||||
|---|---|---|---|---|
| 序号 | 名称 | 数量 | 单位 | 备注 |
| 1 | CANHub-AS4 | 1 | 台 | |
| 2 | 电源适配器 | 1 | 个 | |
| 3 | RS232通讯电缆 | 1 | 条 | |
| 4 | 合格证 | 1 | 张 | |
| CANHub-AS8 | ||||
|---|---|---|---|---|
| 序号 | 名称 | 数量 | 单位 | 备注 |
| 1 | CANHub-AS8设备 | 1 | 个 | |
| 2 | RS232通讯电缆 | 1 | 条 | |
| 3 | DIN导轨支架 | 1 | 个 | |
| 4 | USB通讯电缆 | 1 | 条 | |
| 5 | 电源适配器 | 1 | 个 | |
| 6 | 产品配件DB9 | 8 | 个 | |
| 7 | 金属挂件 | 2 | 个 | |
| 8 | 合格证 | 1 | 张 | |
| 9 | 垫片 | 1 | 个 | |
| 10 | 公制螺丝 M3*6 | 6 | 个 | |
| 11 | 公制螺丝 M3*8 | 4 | 个 | |
| 12 | 公制螺丝 M4*6 | 1 | 个 | |
| CANbridge+ | ||||
|---|---|---|---|---|
| 序号 | 名称 | 数量 | 单位 | 备注 |
| 1 | CANBridge+ | 1 | 台 | |
| 2 | USB通讯电缆 | 1 | 只 | |
| 3 | 合格证 | 1 | 只 | |
