CAN/CANFD转CAN/CANFD网桥

CAN FD (CAN Flexible Data-rate)是CAN总线最新的升级,具备最长64字节数据,灵活的数据域波特率最高可达5Mbps。

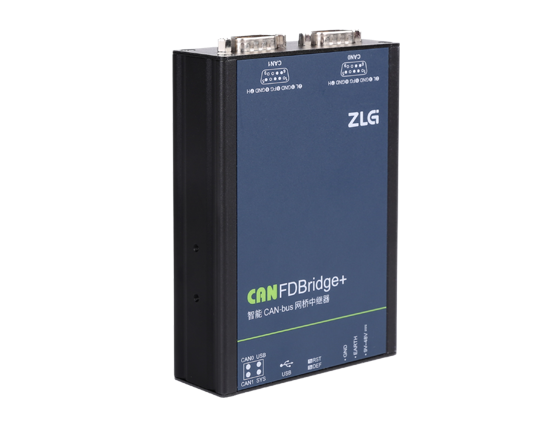

CANFDBridge是广州致远电子股份有限公司开发的高性能CAN/CANFD智能协议网桥。集成2路CAN/CANFD可切换接口,支持ISO标准CANFD与Bosch CANFD标准。每个接口具备独立的2500VDC电气隔离保护电路,使接口卡避免由于地环流的损坏,增强系统在恶劣环境中使用的可靠性。

CANFDBridge

CAN/CAN FD网桥

购买

选型表

请左右拖动表格进行观看

型号CANFDBridge

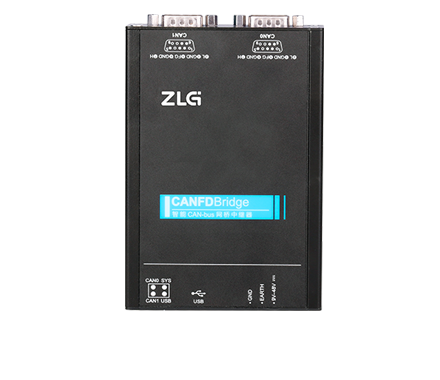

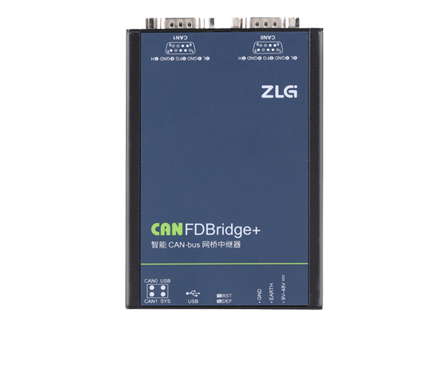

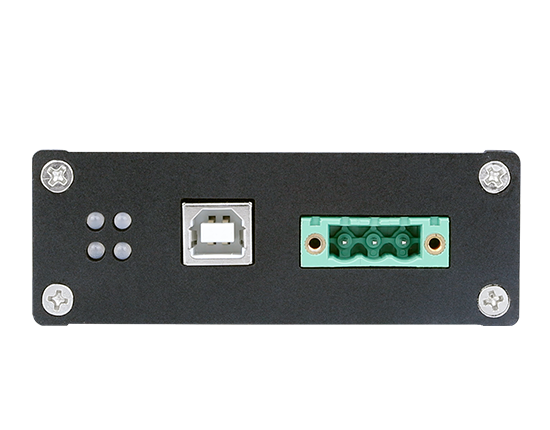

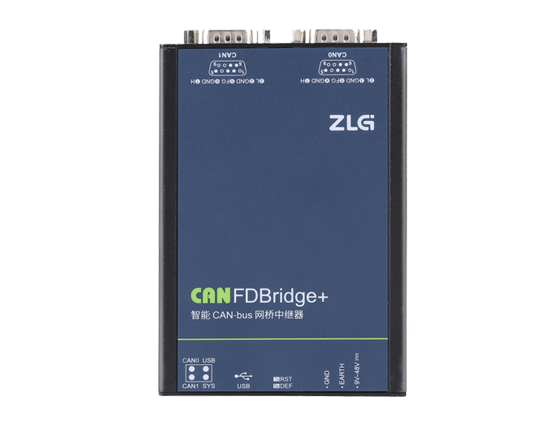

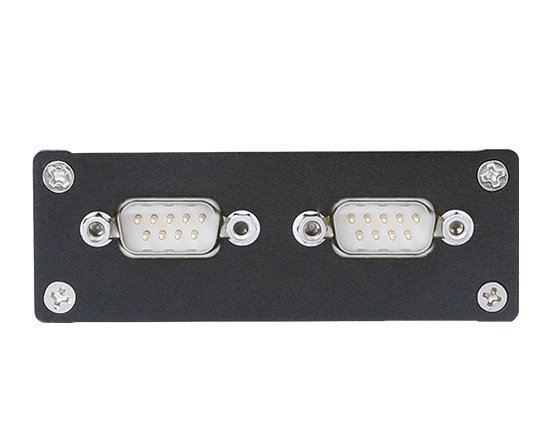

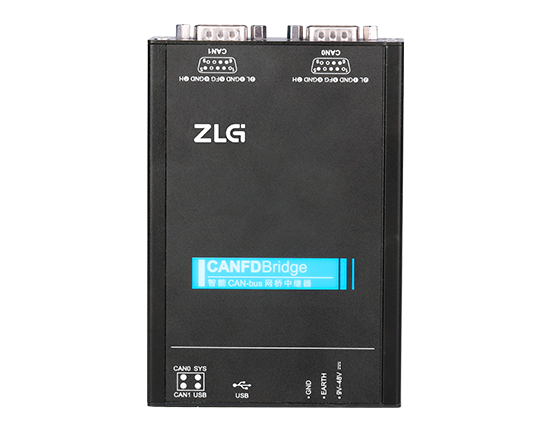

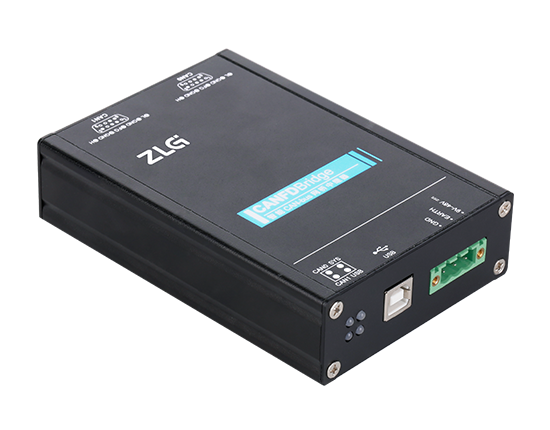

实物图
供电电压9~48V
高速CAN/CANFD路数2路
CANFD标准ISO/Non-ISO
CAN/CANFD仲裁ID段波特率40K~1Mbps
CANFD数据段加速波特率100K~5Mbps
每路波特率可独立设置
配置接口USB
电气隔离
工业级
报文转发能力8000帧/秒(每路)
报文转发方式存储转发
转发延时<0.1ms
延长通讯距离
设备级联
ID转换功能
数据转换功能
120欧终端电阻软件设置使能
尺寸110mm*88mm*30mm

备注:*单通道5Mbps,0字节数据域的情况下

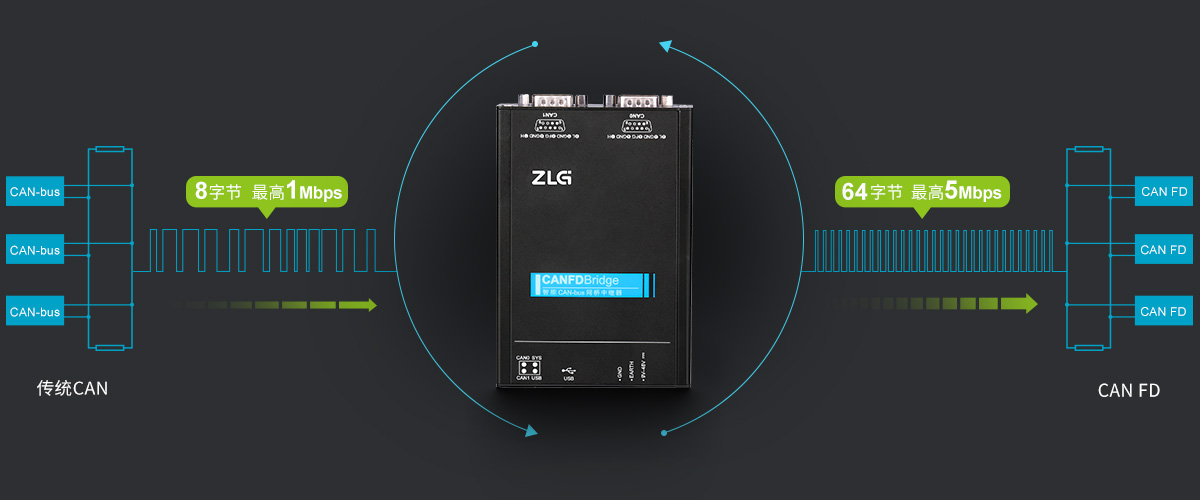

让CAN设备快速接入到CANFD网络

CANFDBridge可以将传统的CAN总线网络通过协议转换与CAN FD网络进行融合,快速实现CAN设备的升级。

灵活的转换组合还原数据

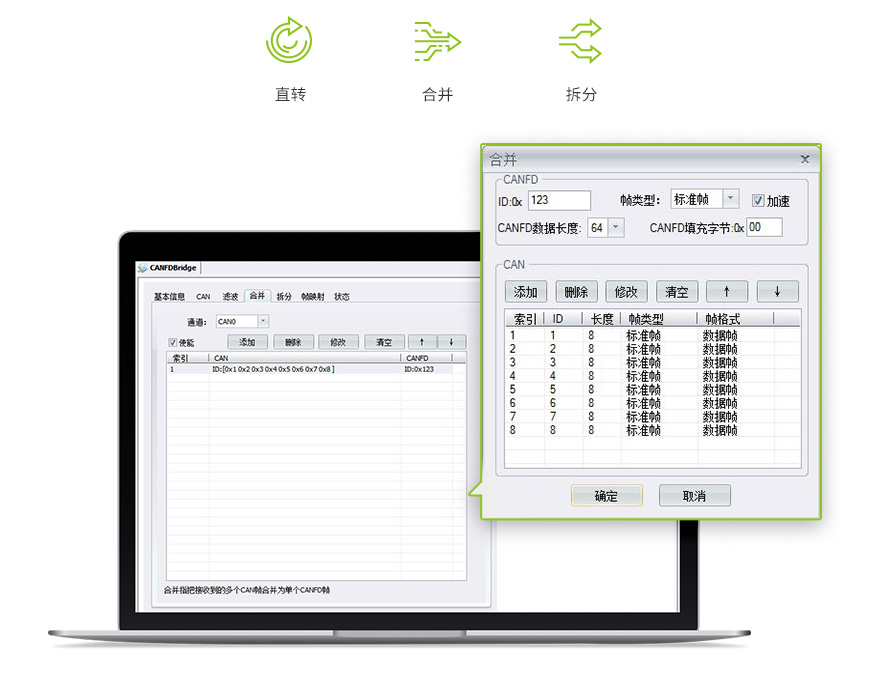

采用直转、合并、拆分三种方式实现传统CAN的8字节长度和CAN FD的64字节长度的互相转换,无损还原原有数据。

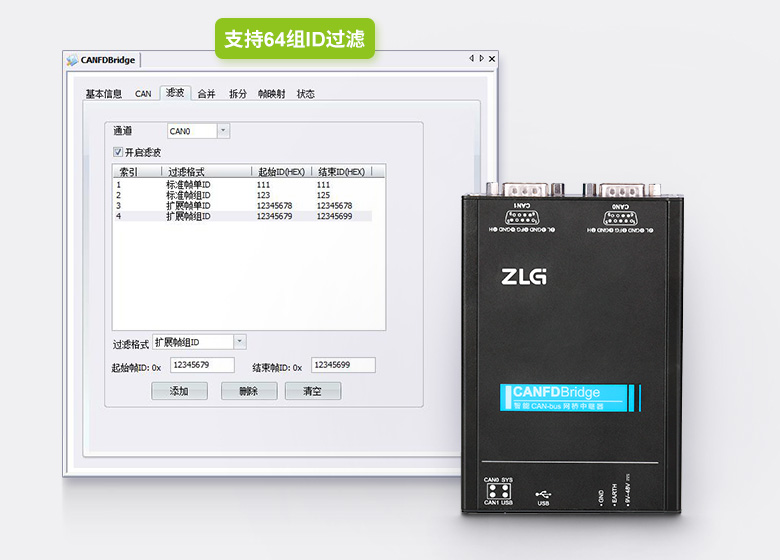

支持64组ID过滤 有效过滤无需数据

每个CAN通道支持设置64组标准帧单ID/标准帧组ID/扩展帧单ID/扩展帧组ID的过滤配置,有效过滤无需数据,降低总线负载;

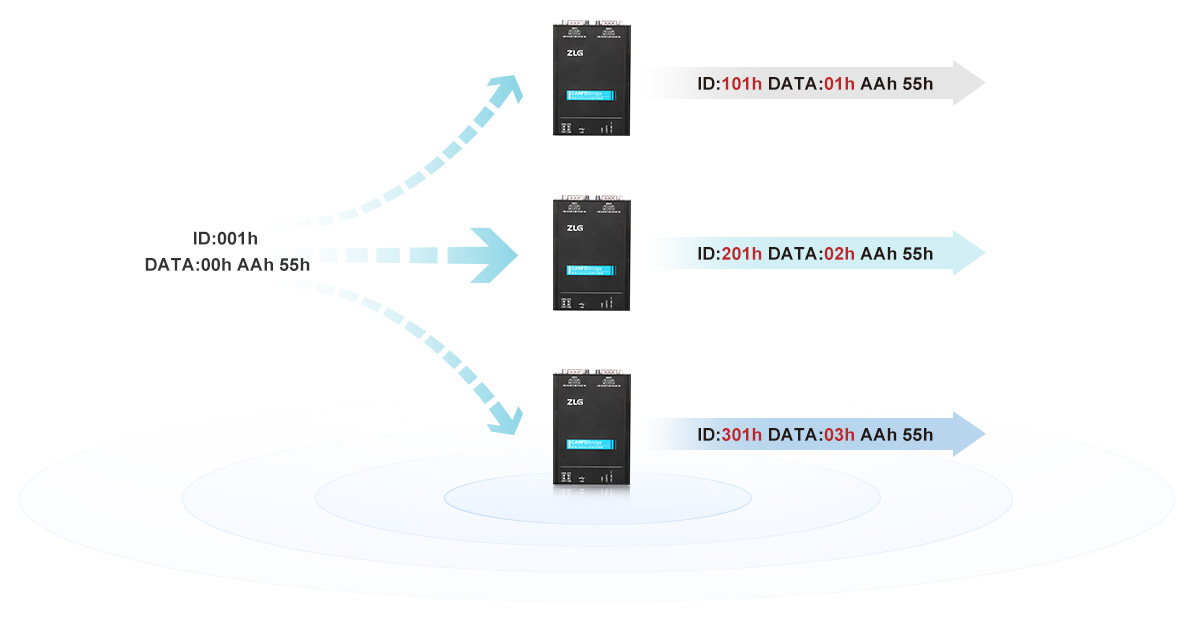

支持CAN ID与数据转换映射功能

CANFDBridge支持ID与数据的转换映射,可以把输入的报文进行特定ID和数据的转换输出,实现相同设备的联网接入。

灵活设置波特率采样点 内置终端电阻使能

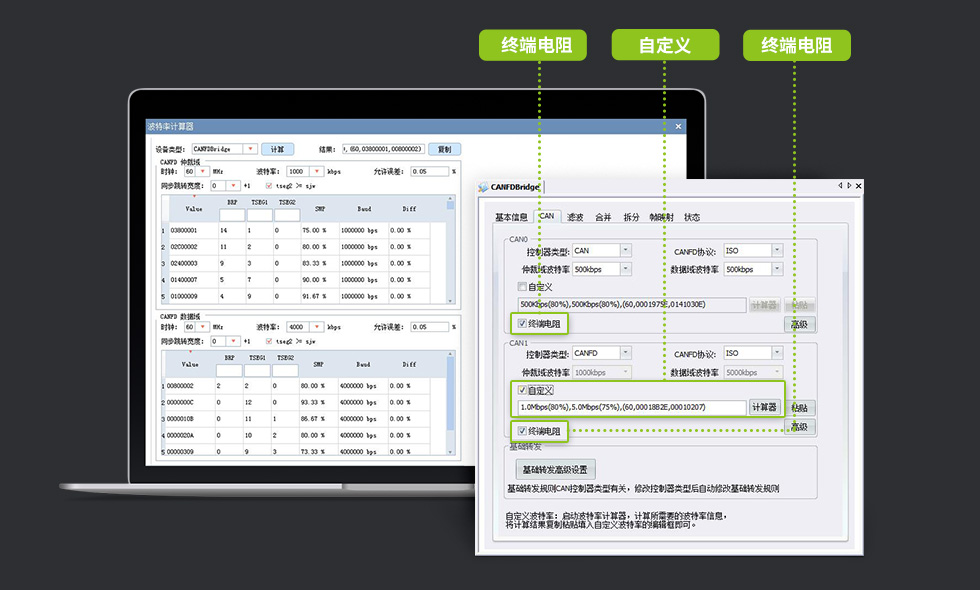

CANFDBridge内置可配置的终端电阻,用户通过软件即可使能或者去除;自带自定义波特率计算器,可以计算出匹配网络的TESG1、TSEG2、SJW、采样点的波特率寄存器,提高设备的适应性。

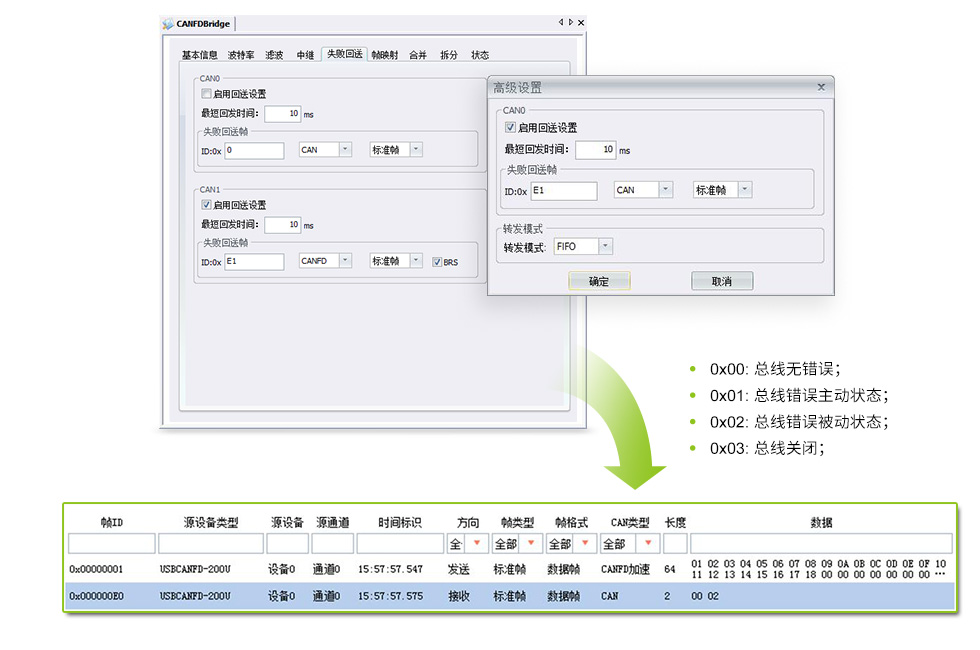

总线错误回传功能 提高故障预警能力

CANFDBrdige具备发送错误信息回传功能,让本侧设备获知另外一侧的总线运行情况,提高故障预警能力。

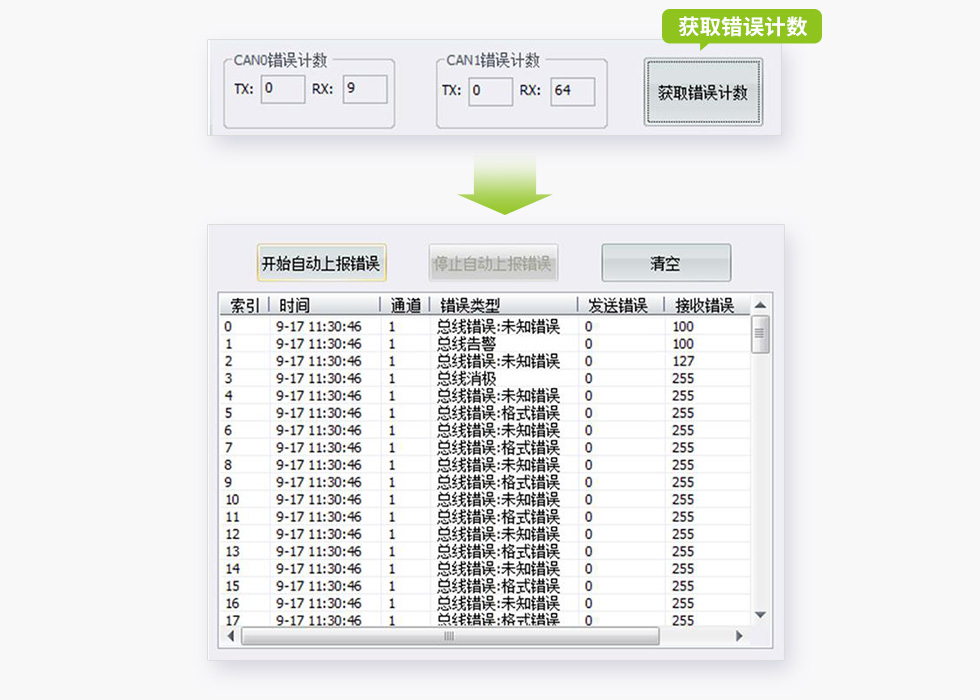

配置接口读取总线错误状态

通过CANFDBrdige的配置接口,具备读取通讯错误状态的功能,可以方便地查找到故障的大概方向,以便于排查软硬件问题。

2500VDC电气隔离CAN/CAN FD接口

2500VDC电气隔离CAN/CAN FD接口,静电等级接触放电±8KV,帮您有效隔离干扰;
