M65xx系列Cortex®-A53工控核心板
M65xx系列核心板采用TI ARM 系列的主频高达1.1GHZ双核/四核Cortex®-A53处理器和两个主频400MHz的Cortex®-R5F内核，可选1GB或2GB DDR3L内存以及可选DDR ECC功能，eMMC存储器可选4GB或8GB，具有资源丰富、接口齐全、性能强悍和可靠性高等特点。
硬件资源表
| 产品型号 | M6526-1GF4GLI-T | M6526-2GF8GLI-T | M6548-1GF4GLI-T | M6548-2GF8GLI-T |
|---|---|---|---|---|
| 处理器 | TI AM6526 | TI AM6526 | TI AM6548 | TI AM6548 |
| Arm®内核 | 双核Cortex®-A53 +双核Cortex®-R5F | 双核Cortex®-A53 +双核Cortex®-R5F | 四核Cortex®-A53 +双核Cortex®-R5F | 四核Cortex®-A53 +双核Cortex®-R5F |
| 主频 | 1.1GHz+400MHz | 1.1GHz+400MHz | 1.1GHz+400MHz | 1.1GHz+400MHz |
| 操作系统 | Linux，ubuntu | Linux，ubuntu | Linux，ubuntu | Linux，ubuntu |
| 运行内存（SDRAM） | 1GB | 2GB | 1GB | 2GB |
| 板载存储（eMMC） | 4GB | 8GB | 4GB | 8GB |
| 独立硬件看门狗 | 支持，1.6秒溢出 | 支持，1.6秒溢出 | 支持，1.6秒溢出 | 支持，1.6秒溢出 |
| 可编程实时单元PRU | 3组（每组2个，最多6个） | 3组（每组2个，最多6个） | 3组（每组2个，最多6个） | 3组（每组2个，最多6个） |
| PRU扩展UART | 最高18路 | 最高18路 | 最高18路 | 最高18路 |
| PRU扩展以太网 | 最高6路千兆以太网 | 最高6路千兆以太网 | 最高6路千兆以太网 | 最高6路千兆以太网 |
| UART | 5路（含1路调试串口） | 5路（含1路调试串口） | 5路（含1路调试串口） | 5路（含1路调试串口） |
| 以太网 | 1路10/100/1000Mbps | 1路10/100/1000Mbps | 1路10/100/1000Mbps | 1路10/100/1000Mbps |
| RTC实时时钟 | IIC扩展支持 | IIC扩展支持 | IIC扩展支持 | IIC扩展支持 |
| IIC | 最高4路 | 最高4路 | 最高4路 | 最高4路 |
| SPI | 最高6路 | 最高6路 | 最高6路 | 最高6路 |
| CAN-FD | 2路 | 2路 | 2路 | 2路 |
| OSPI Flash① | 最高2路 | 最高2路 | 最高2路 | 最高2路 |
| SD/MMC | 1路 | 1路 | 1路 | 1路 |
| USB 2.0② | 2路 | 2路 | 2路 | 2路 |
| USB 3.1③ | 1路 | 1路 | 1路 | 1路 |
| PCI-Express 3.1④ | 最高2路 | 最高2路 | 最高2路 | 最高2路 |
| 2D图形加速 | 支持 | 支持 | 支持 | 支持 |
| 3D图形加速 | 不支持 | 不支持 | 不支持 | 不支持 |
| LCD接口（RGB888） | 支持 | 支持 | 支持 | 支持 |
| VGA接口 | 通过RGB转换支持 | 通过RGB转换支持 | 通过RGB转换支持 | 通过RGB转换支持 |
| LVDS接口 | 1路，4-Lane | 1路，4-Lane | 1路，4-Lane | 1路，4-Lane |
| 显示分辨率 | 最高1920*1200 | 最高1920*1200 | 最高1920*1200 | 最高1920*1200 |
| 电阻触摸屏 | IIC、SPI或USB扩展支持 | IIC、SPI或USB扩展支持 | IIC、SPI或USB扩展支持 | IIC、SPI或USB扩展支持 |
| 电容触摸屏 | IIC扩展支持 | IIC扩展支持 | IIC扩展支持 | IIC扩展支持 |
| MIPI-CSI | 1路，4-Lane | 1路，4-Lane | 1路，4-Lane | 1路，4-Lane |
| 摄像头分辨率 | 最高4096*4096 | 最高4096*4096 | 最高4096*4096 | 最高4096*4096 |
| 音频接口 | 最高3路 | 最高3路 | 最高3路 | 最高3路 |
| PWM | 最高6路 | 最高6路 | 最高6路 | 最高6路 |
| CAP捕获 | 1路 | 1路 | 1路 | 1路 |
| 正交编码脉冲 | 最高3路 | 最高3路 | 最高3路 | 最高3路 |
| ADC | 2个12位ADC，16路通道 | 2个12位ADC，16路通道 | 2个12位ADC，16路通道 | 2个12位ADC，16路通道 |
| GPIO | 最高200路 | 最高200路 | 最高200路 | 最高200路 |
| 供电电压 | +5.0V | +5.0V | +5.0V | +5.0V |
| 工作温度⑤ | -40℃~+70℃ | -40℃~+70℃ | -40℃~+70℃ | -40℃~+70℃ |
| 机械尺寸 | 75mm * 55mm | 75mm * 55mm | 75mm * 55mm | 75mm * 55mm |
| 评估板/工控主机 | EPCM5300A-LI | EPCM5300A-LI | EPCM5300A-LI | EPCM5300A-LI |
注：
- ①OSPI Flash：最高2路，其中1路与UART复用
- ②USB 2.0：2路，其中1路可与USB 3.1复用
- ③USB 3.1（暂不支持）：1路，与1路PCIe复用
- ④PCI-Express 3.1（暂只支持PCIe 2.0）：最高2路，支持1-Lane和2-Lane
- ⑤工作温度：-40℃~+70℃（取决于散热器，致远散热器只测到70度）

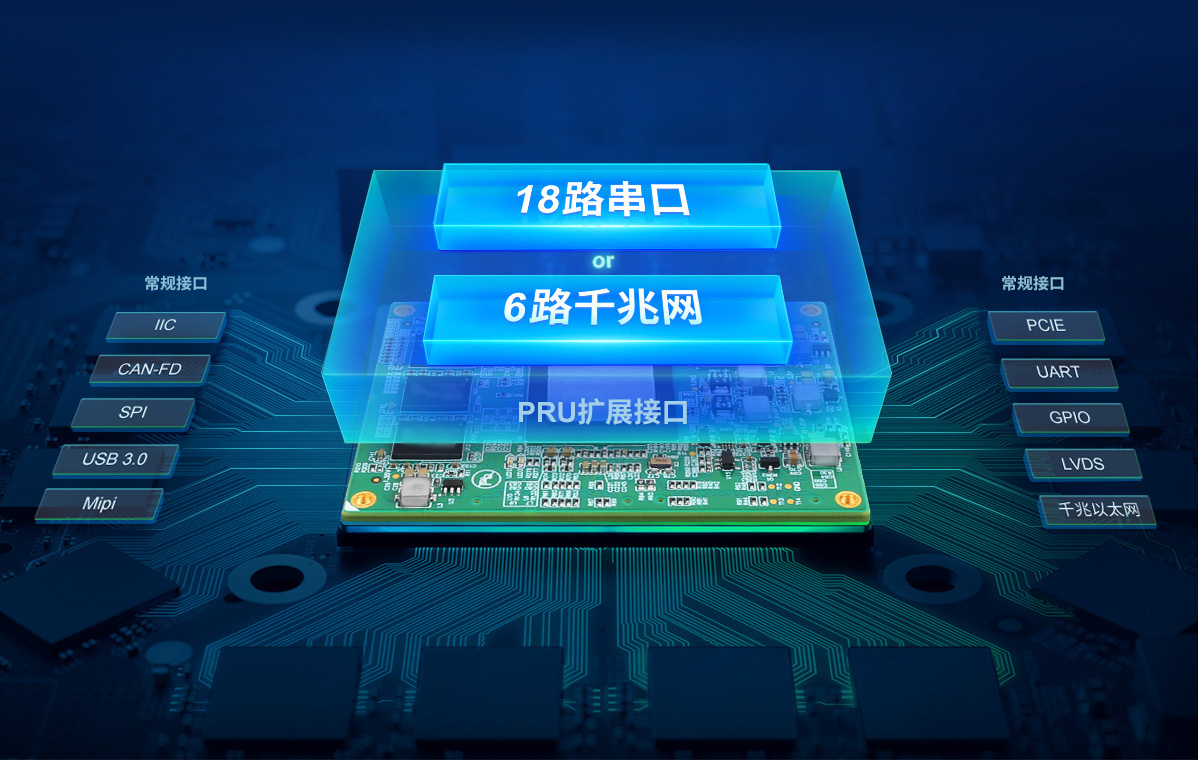

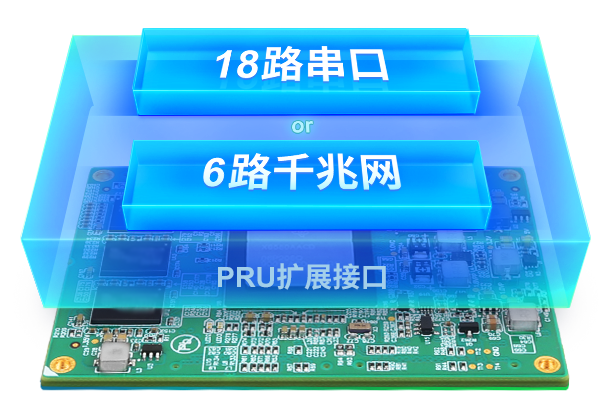

扩展高达18路串口或6路千兆网口
支持PRU扩展，可扩展6路千兆网口或者18路串口，丰富的行业接口，连接更高效。

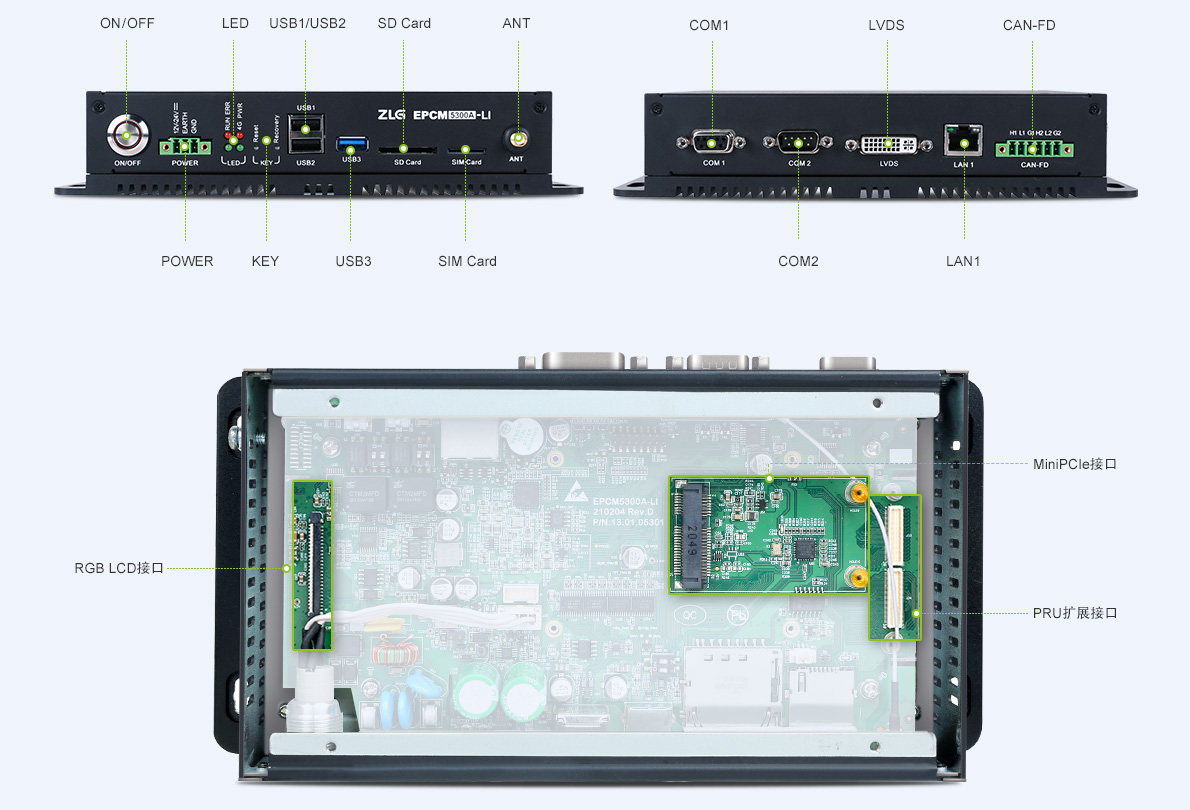

选配评估套件
M65XX系列核心板采用EPCM5300A-LI工控机作为评估套件，EPCM5300A-LI将千兆以太网、UART、CAN-FD、LVDS、Mipi、USB 3.0、PCIE、IIC、SPI、GPIO等资源悉数引出，方便开发者评估和更快速的开始软件设计。
搭配ZWS物联网云平台，快速实现系统智能化升级
基于致远电子自主研发的ZWS物联网云平台，让设备实现智能化升级，支持远程固件升级、日志文件快速召回、业务数据监控、组态可视化呈现、海量数据分析等功能。
广泛应用领域
