典型应用

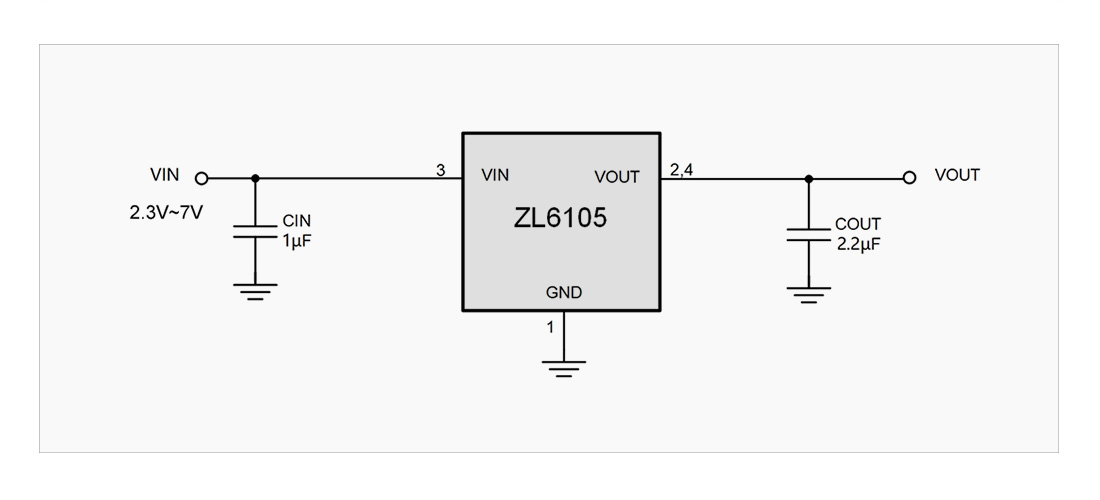

下图是ZL6105的典型应用电路图：
ZL6105

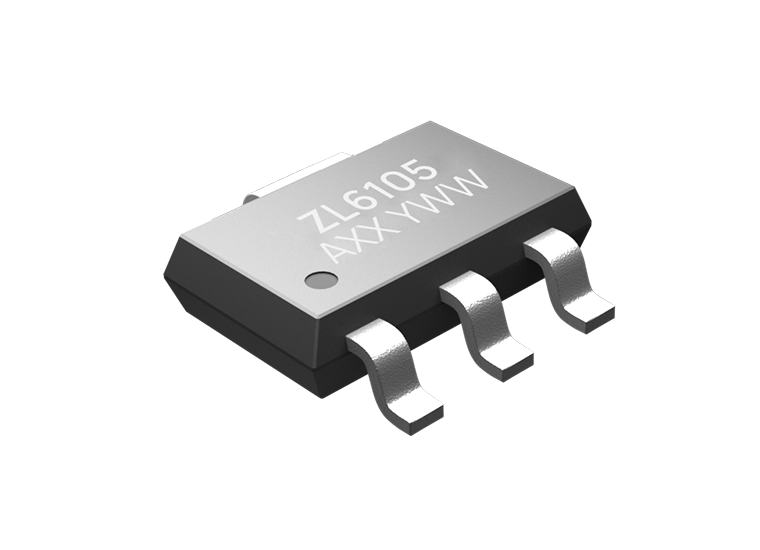

ZL6105是一款高性能500mA低压差线性稳压器，具有低压差、低静态电流、良好的负载调整率与线性调整率以及良好的PSRR等特点，ZL6105具有掉电快速放电功能，以及欠压、过流、短路和过温等保护功能。非常适用于 2.3至7.0V 的应用，并提供多种输出电压可供选择，采用SOT-223封装。

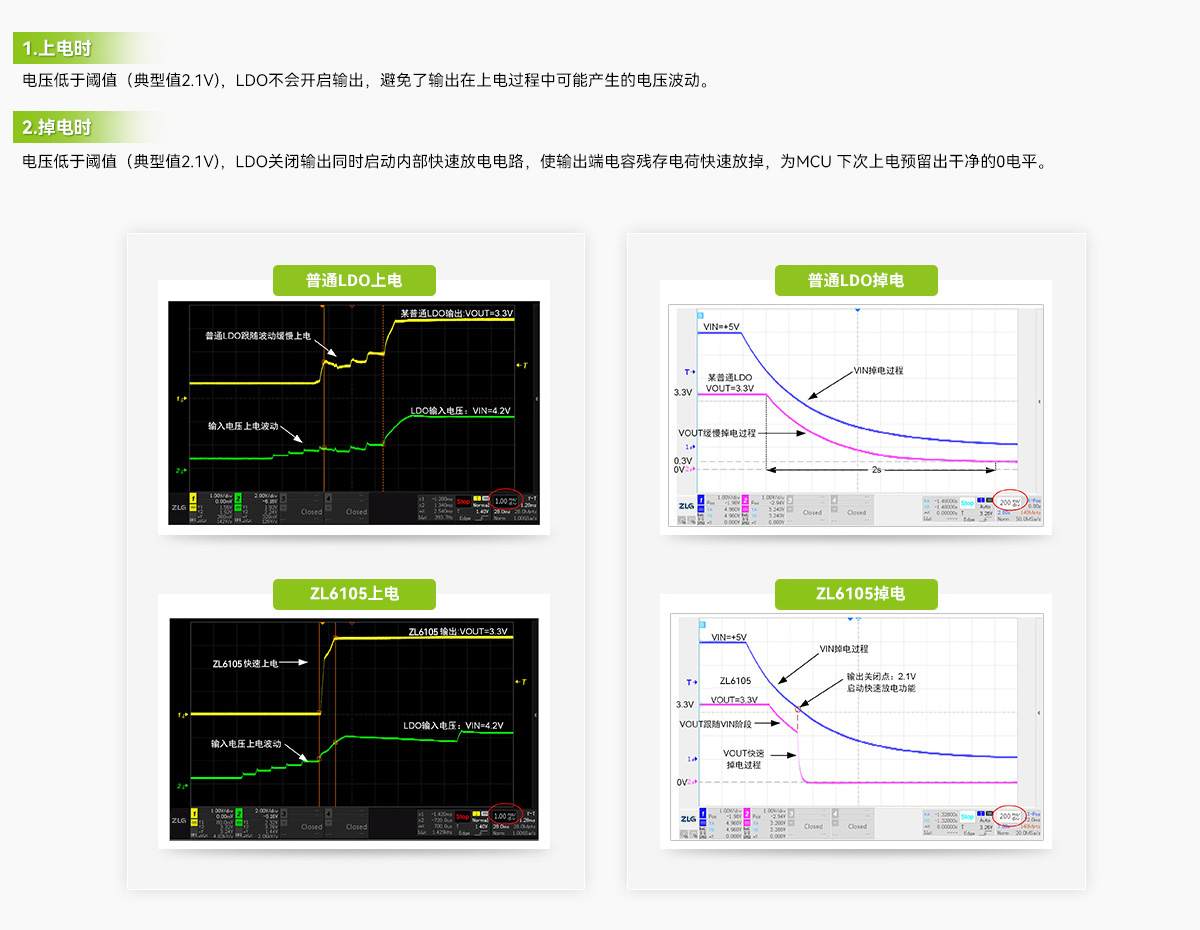

快速上下电
ZL6105芯片拥有快速上电和掉电快速放电功能，能很好保护MCU正常工作。

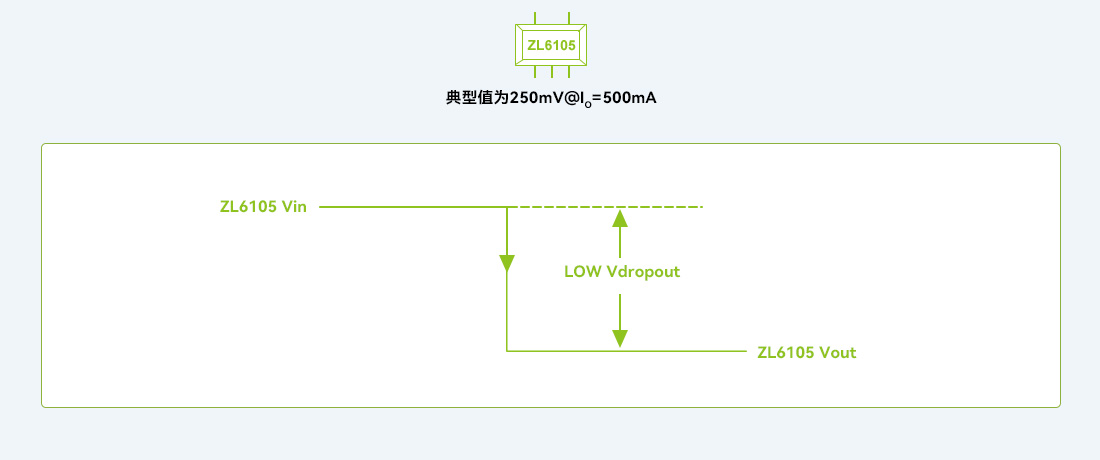

低压差
ZL6105芯片具有低压差特性，ZL6105典型值为250mV@IO=500mA。
低静态电流
ZL6105的静态电流典型值为50μA。
集成多种保护功能
ZL6105具有欠压、过流、过温和短路的保护功能。

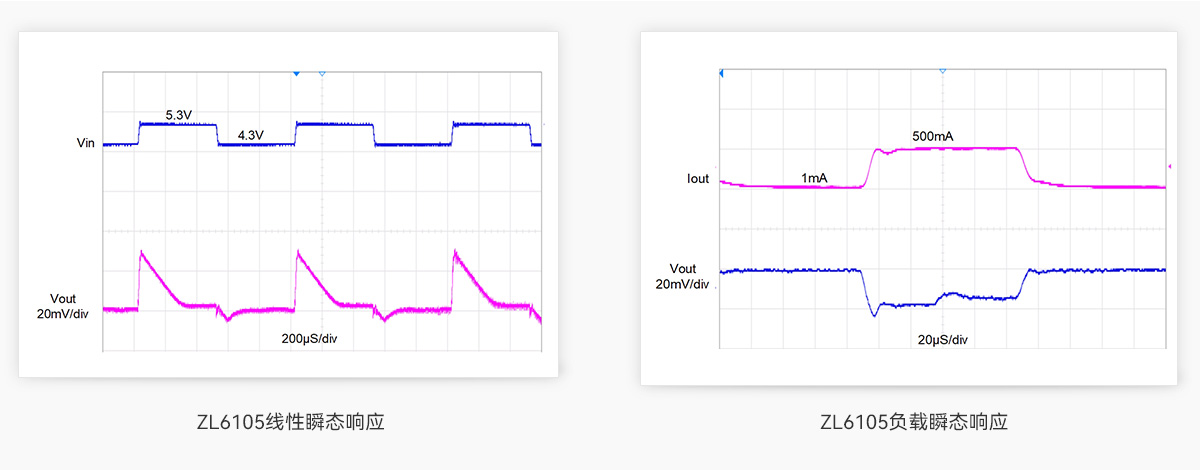

良好的调整率和瞬态响应
ZL6105具有较强的带载能力（500mA），具有良好的负载调整率（＜1.5%）与线性调整率（0.4%），以及良好的瞬态响应，可在负载电流和电源电压变化时做出快速响应。
产品选型
| 产品型号 | 输出电压(V)【注】 | 顶层丝印 | 封装类型 | 颗/盘 | 湿敏等级 |
|---|---|---|---|---|---|
| ZL6105A18S2 | 1.8 | ZL6105 A18 YWW | SOT-223 | 3000 | MSL-3 |
| ZL6105A30S2 | 3.0 | ZL6105 A30 YWW | SOT-223 | 3000 | MSL-3 |
| ZL6105A33S2 | 3.3 | ZL6105 A33 YWW | SOT-223 | 3000 | MSL-3 |
注：其他输出电压可接受芯片定制。
