【ZDS示波器高级分析功能】时序分析
1.2如何获取最新的时序分析功能
支持时序分析的ZDS示波器有ZDS4054 Plus、ZDS4034 Plus、ZDS4024 Plus，目前免费标配了I2C、I2S、SPI、MIPI-RFFE、CAN、Reset、Switch七种协议时序分析。自动分析多个波形中最差情况是否满足标准，可直接筛选某个特定节点并直接生成附带截图的报告。用户可在致远电子官网示波器资料下载页下载固件进行更新。
1.3测试项目
下方展示I2C、I2S、SPI、MIPI-RFFE、CAN、Reset、Switch具体的测试项，可左右滑动表格查看。
表1 CAN时序分析软件测量项目
| 测量项目 | 描述 |
|---|---|
| Dominant.x | 显性位电压测试 注 1 |
| Recessive.x | 隐性位电压测试 注 1 |
| Bit Time(MIN,MAX) | 位时间测试，输出统计过程中出现的最小值和最大值 |
注 1：“x”可为 CAN_DIFF、CAN_L 或 CAN_H，分别表示差分或单端线电压。
表2 I2C时序分析软件测量项目
| 测量项目 | 描述 | 测量项目 | 描述 |
|---|---|---|---|
| VIL | 输入的低电平电压 | tSU;STA | 起始信号建立时间 |
| VIH | 输入的高电平电压 | tHD;STA | 起始信号保持时间 |
| FSCL | 时钟频率 | tHD:DAT | 数据信号保持时间 |
| tLOW | 时钟低电平时间 | tSU:DAT | 数据信号建立时间 |
| tHIGH | 时钟高电平时间 | tSU;STO | 结束信号建立时间 |
| tF | 时钟/数据下降时间 | tBUF | 总线空闲时间 |
| tR | 时钟/数据上升时间 | Over+ | 正过冲 |
| Monot | 单调性（回沟 | Over- | 负过冲 |
| Glitch | 毛刺 |
表3 I2S时序分析软件测量项目
| 测量项目 | 描述 | 测量项目 | 描述 |
|---|---|---|---|
| VIL | 输入的低电平电压 | Over+ | 正过冲 |
| VIH | 输入的高电平电压 | Over- | 负过冲 |
| tLOW | 时钟低电平时间 | tSU | 信号建立时间 |
| tHIGH | 时钟高电平时间 | tHD | 信号保持时间 |
| tF | 时钟/数据下降时间 | tHDelay | 保持延迟时间 |
| tR | 时钟/数据上升时间 | tDelay | 传输延迟时间 |
| Monot | 单调性（回沟 | Glitch | 毛刺 |
| tJitter | 时钟抖动 |
表4 MIPI-RFFE时序分析软件测量项目
| 测量项目 | 描述 | 测量项目 | 描述 |
|---|---|---|---|
| VIL | 输入的低电平电压 | tD | 时钟上升沿到数据 上升沿/下降沿时间 |
| VIH | 输入的高电平电压 | tPD | 时钟上升沿到数据 上升沿/下降沿的延 迟时间 |
| FSCL | 时钟频率 | tSU | 数据信号建立时间 |
| tLOW | 时钟低电平时间 | tHD | 数据信号保持时间 |
| tHIGH | 时钟高电平时间 | Monot | 单调性（回沟 |
| tDC | 时钟信号占空比 | Glitch | 毛刺 |
| tF | 时钟/数据下降时间 | Over+ | 正过冲 |
| tR | 时钟/数据上升时间 | Over- | 负过冲 |
表5 SPI时序分析软件测量项目
| 测量项目 | 描述 | 测量项目 | 描述 |
|---|---|---|---|
| VIL | 输入的低电平电压 | tHD.CS | 片选信号保持时间 |
| VIH | 输入的高电平电压 | tHD.SDI | 数据输入信号保持时间 |
| Freq(min) | 频率过滤的最小值 | tSU.CS | 片选信号建立时间 |
| Freq(max) | 频率过滤的最大值 | tSU.SDI | 数据输入信号建立时间 |
| tV.SDO | 数据输出有效时间最大时间 | tDIS.SDO | CS 无效到数据关闭的最小时间 |
| tLOW | 时钟低电平时间 | Over+ | 正过冲 |
| tHIGH | 时钟高电平时间 | Over- | 负过冲 |
| tR | 时钟/数据上升时间 | Glitch | 毛刺 |
| tF | 时钟/数据下降时间 |
表6 Switch时序分析软件测量项目
| 测量项目 | 描述 |
|---|---|
| Vmax | 输入高电压 |
| Vmin | 输入低电压 |
| Base | 输入底部值 |
| Period | 周期 |
| Fall | 下降沿时间 |
| Rise | 上升沿时间 |
表7 Reset时序分析软件测量项目
| 测量项目 | 描述 | 测量项目 | 描述 |
|---|---|---|---|
| VOL.RESET | RESET信号线的低电平电压 | tActive.RESET(MIN) | RESET信号线有效电平的电平宽度 |
| VOH.RESET | RESET信号线的高电平电压 | Dig.VCC | VCC信号线在高电平时的凹陷 |
| Glitch.RESET | RESET信号线的毛刺测试项 | Sag.VCC | VCC信号线在高电平时的大跌落 |
| Over+.RESET | tRS.RESET | RESET信号线的正过冲测试项 | RESET释放复位延迟时间，即RESET释放复位的边沿与复位源边沿的时间差 |
| Over-.RESET | RESET信号线的负过冲测试项 | tMR.nMR | nMR信号的低电平复位脉冲宽度 |
| Monot.RESET | RESET信号线的单调性（即回沟） | 测试项 | tMD.nMR nMR信号拉低到RESET进入复位的延迟时间 |
| tR.RESET(MAX) | tR为RESET信号线的上升时间（当RESET有效电平为低电平时） | tWD.WDI | WDI信号的超时复位的脉冲宽度 |
| tF.RESET(MAX) | tR为RESET信号线的下降时间（当RESET有效电平为高电平时） | tWD.WDI | WDI信号的超时复位的脉冲宽度 |
| tF.RESET(MAX) | tR为RESET信号线的下降时间（当RESET有效电平为高电平时） |
1.4测试界面

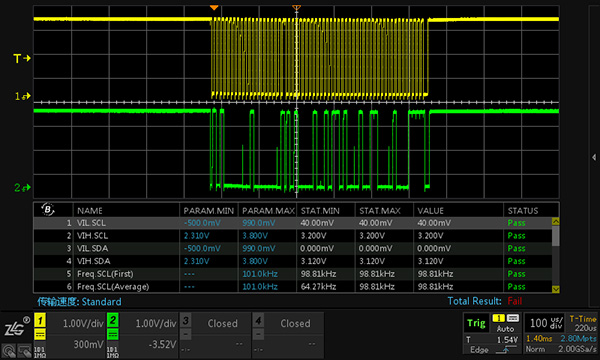

时序分析软件测试界面如下图所示，可直接观测波形情况与具体的测试结果。
如测试需要长时间进行，并对测试结果进行统计或针对测试结果进行特定操作，可使用测量统计功能。

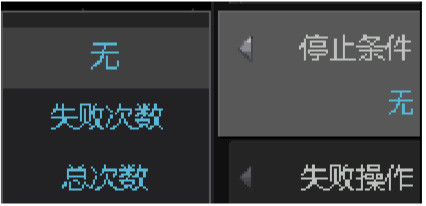

- 停止条件
停止条件即示波器停止“统计分析”的条件，当测试条件满足预设条件时，时序分析软件会停止统计完成分析工作。
- 失败操作

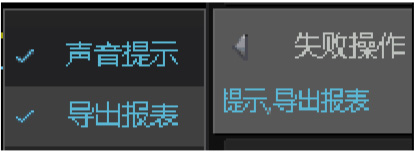

失败操作即若波形进行测试过程中无法通过测试（Fail）时，将执行的操作。可操作的事件如图所示。
操作事件包括：
声音提示：即当出现测试不通过项时，系统会发出警报声（蜂鸣器）提醒；
导出报表：即当出现测试不通过项时，系统会自动导出当前数据并形成报告。
两项可以同时选择，若一项都不选择，则若出现失败项不做任何提醒。
- 历史统计

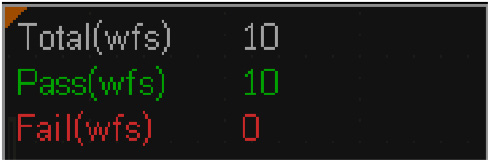

当设置好停止条件，失败操作后，点击【历史统计】（运行/停止统计）可对测量结果进行统计，此时将【信息显示】打开，可以看到统计的结果。

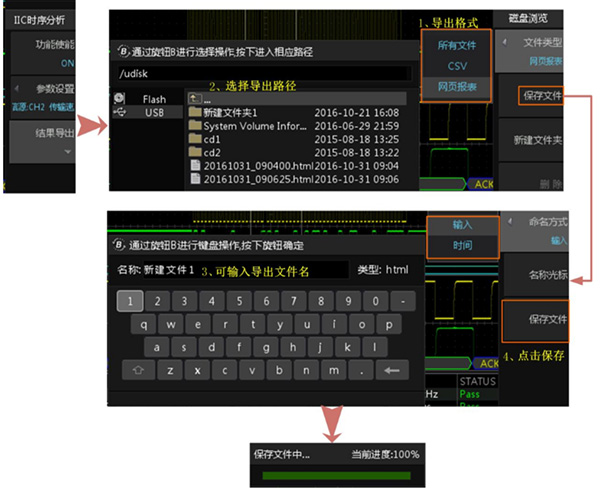

测试完成后可对所测试的波形和数据进行导出。导出的“网页报表”文件可使用网页打开，导出的“CSV”文件可使用 Excel 打开

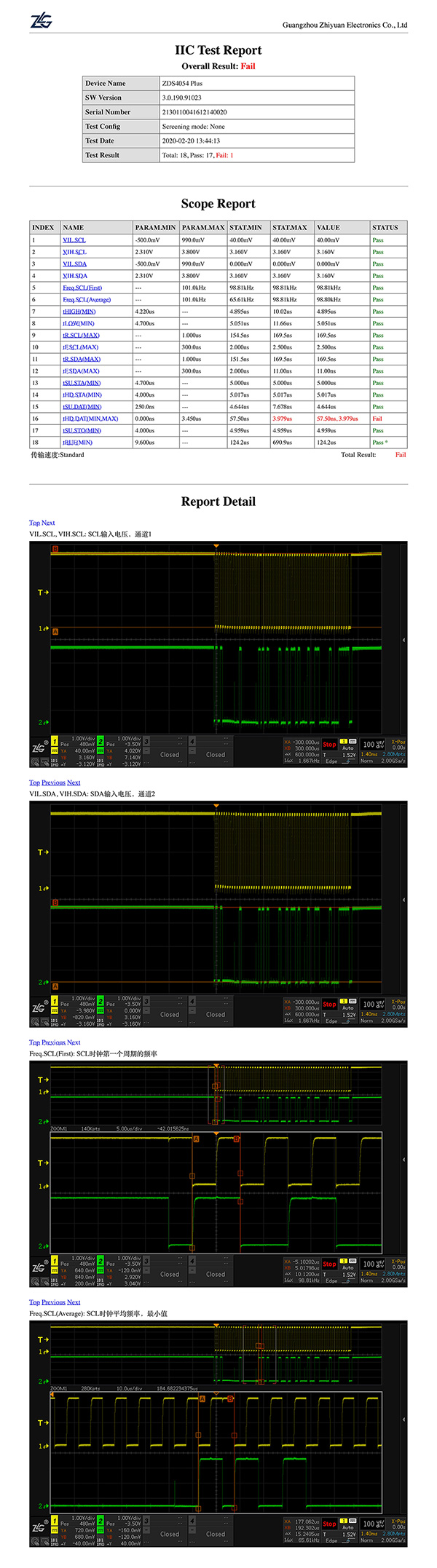

导出结果如图所示
如需获取更多有关ZDS示波器时序分析功能的资料，请扫描二维码访问致远电子官网。
