112Mpts深存储示波器的好处

高清照片之所以能看到更多细节,是因为在相同的尺寸下图像元素多;示波器捕捉波形就犹如拍摄照片,深存储示波器能在长时间采样中使用更高的采样率捕捉“高清”波形,顾全大局又不失细节,鱼与熊掌兼得,因此深存储是示波器的首选要素。

图1 还是高清好

示波器采集信号时有一个重要的关系式:存储深度=采样率×采样时间,存储深度是指示波器的采集存储器的容量,表示可以存储的采样点的数量。

奈奎斯特告诉我们采样率要大于2倍信号带宽,否则会产生混叠后果很严重。实际应用中通常为5倍或更高;因此为了确保测量的准确性,采样率是不能随便牺牲(降低)的;分析过程中,我们往往需要观察信号变化的整个过程,这个过程决定了最小的采样时间,特别是低频信号,需要很长的采样时间。 丢失波形细节。

为了满足各种调试需求,示波器的存储深度必须足够大,尤其是具备以下特性的信号:低频信号中带高频噪声,高频信号中有低频调制,变化过程缓慢的信号,多样本点统计分析等。例如电源纹波、噪声、软启动过程的分析测量,高低速率切换的通讯模块,此外大批量的样本点也有利于FFT分析、抖动测量、统计分析、发现随便或罕见异常等。

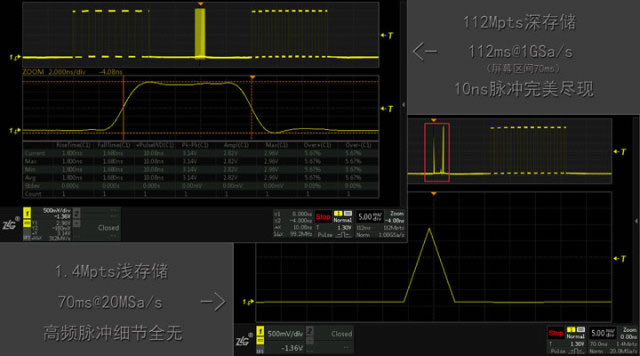

图2 还是深存储好

图2为深浅存储的对比,效果非常明显,数据帧由低速信号和高速信号组成,完整的数据帧持续时间超过50ms;存储深度为112Mpts时,采样率依然能保持1GHz,对于10ns高速脉冲信号细节尽在,测量分析一步到位;存储深度只有1.4 Mpts时,采样率被迫降到20MHz,由于不满足奈奎斯特定理,高速信号部分残缺不全,数据错乱,已经不能用于测量分析。

ZLG致远电子的ZDS2022示波器具备112Mpts的存储深度,是普通示波器的数十倍,同级之最,即便在1GHz的采样率下也能保持112ms的采样时间,配合强大的硬件统计测量与搜索功能,调试效率非常高。

深存储示波器通常需要数十秒甚至数分钟的时间来分析数据,响应非常慢;但是,ZDS2022使用了全硬件加速技术,对112Mpts的样本点同时进行51种参数测量统计以及波形搜索定位仅需1秒,丝毫不影响调试心情。


图3 ZDS2022示波器
