ZDS2022示波器百集实操视频之94：外部触发输出与输入
大家好，在示波器前面板的下方，通常会有一排输入端口，但是这一排端口的功能可不是都一样的哦，左侧一般为模拟通道输入端，即我们平时用来插探头测量信号时所用，右侧的一个端子我们称为外部触发输入端，那这个外部触发输入端到底有什么用途呢？
不知您有没有遇到过这样的情况，当测试多组上电时序时，比如有8路或者有16路上电时序甚至更多路，很显然示波器的通道数会不够用。
事实上，利用示波器的外部触发输入与输出端，就可以实现2台两通道示波器就可以来测试4路上电时序图。若您需要测试8路上电时序时，可以用2台4通道示波器或是4台两通道示波器，以此类推。这里仅以用2通道示波器测试4路上电时序图为例进行演示，其实它们的实现原理都是一样的。
我们这里有4路上电时序图，正常顺序应该是第一路先上电，幅值大约为1.2V，接着第二路上电，幅值大约为1.5V，然后第三路上电，幅值大约为1.8V，最后第四路上电，幅值大约为3.3V。

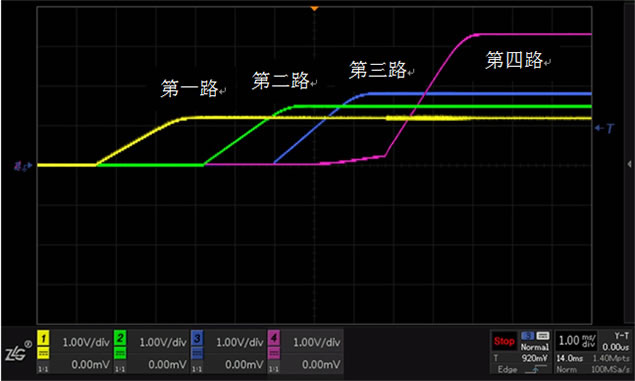

图1 4路上电时序图
现在我们用这两台2通道示波器测试一下这四路上电时序与幅值是否正常呢？首先接好电路，然后用一根BNC到BNC的连接线将第一台ZDS2022示波器后面板的触发输出端与第二台ZDS2022示波器的触发输入端连接起来。将两台示波器的条件设置一致，其中需要注意的是，需将第二台示波器的触发源设置为外部触发源，均设为普通触发方式。电路连接与示波器条件都设置好后，开始上电，我们可以看到两台示波器屏幕均显示了2路上电时序，同时可看到它们的上电时序是正确的，而且幅值也很准确。

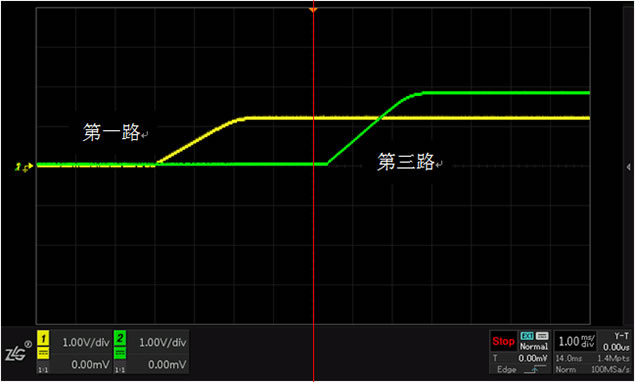

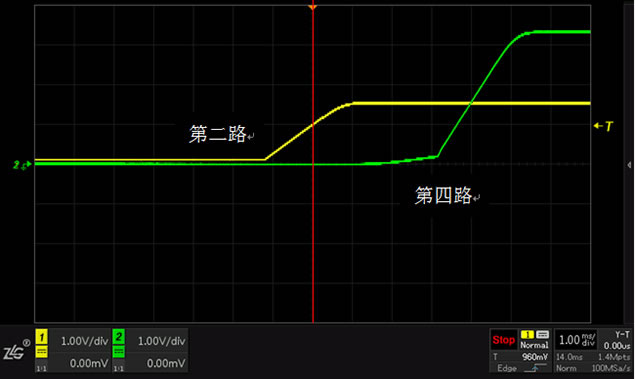

图2 两台2通道示波器4路上电时序图
结果说明，利用外部触发输入输出实现了用2通道示波器观察4路上电波形的功能。看到这里，您对示波器前面板上的外部触发输入端口的功能是不是又有了更深一步的认识呢？
