换电柜总线隔离解决方案

1 .电动自行车换电设备简介
1、电动自行车换电柜简介

智能换电柜,采用一体集成的方式,集成了多个锂电池充电位。用户可以根据信息显示模块上的图文提示信息进行操作,通过智能终端进行扫码或本地信息输入,完成电池的借用、归还或换用,从而便捷地完成电池的充电或较换操作,解决了电池充电的难题。

图1电动自行车换电柜
2、电动自行车换电柜趋势

共享换电柜的优势主要体现在安全性和便利性。相较于普通居民,最得益于此的群体就是外卖、快递、跑腿等职业骑手,他们是目前共享换电柜的主要服务对象。据相关数据统计,截止到2019年,即时配送领域的从业人员已超过1000万,其中外卖骑手达700万,其规模还在急速扩张,仅2020年1月20日-5月24日期间,美团平台新注册且有收入的骑手超过100万。未来两轮电动车换电业务有望从B端骑手市场逐步渗透到C端用户市场。

2 . 电动自行车及充/换电设备方案简介

致远电子作为工业互联网智能化产品与解决方案供应商,主要围绕电动自行车锂电池的充放电应用,为电动自行车及配套设备厂商提供总线隔离及物联网通讯技术解决方案,包括车身部分电池管理BMS应用方案、电动自行车充换电设备方案。

3、电动自行车换电柜方案简介

致远电子可为行业用户提供隔离DC-DC模块方案-P系列电源模块,用于实现RS-485通讯接口隔离;蓝牙方案-ZLG52810,一方面为实现电池信息与用户手机交互,第二是通过蓝牙替换换电柜体内的有线通讯,具体如下图8所示。

图2 电动自行车换电柜方案框图

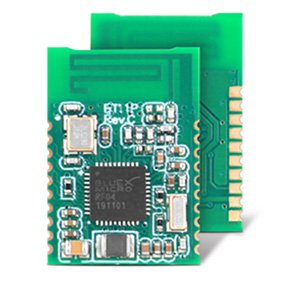

图3 ZLG52810蓝牙模块产品图
  • 支持BLE 5.0协议标准,可向下兼容BLE4.2与BLE4.0;
  • 最高2Mbps高速传输,可满足绝大多数应用需求;
  • 超低功耗,电池供电也无忧;
  • 支持数据加密传输,大幅提升数据传输安全性;
  • 支持主从一体,实现模块互联。
