低待机功耗电源方案选择

2009年1月6日,欧盟电子类产品待/关机模式之EuP能耗指令执行措施已正式生效,其生态化设计要求与去年7月经欧盟生态化设计管理委员会批准的工作草案相同。厂商需在2010年1月6日前达到第一阶段的要求,2013年1月6日达到第二阶段要求。

图1 Eup图标

我们来了解一下EuP能耗指令第二阶段的具体要求:

  • 产品在关机或待机模式下,产品功耗需小于0.5W;
  • 具有再次启动或显示再次启动指示之产品需小于0.5W;
  • 具有信息或现状显示,结合再次启动或显示再次启动指示之产品需小于1W。

我们应对此类要求,在产品设计上应该怎样考虑?应该选用什么方案?

一、采用隔离电源模块供电:

此设计方案也是大部分工业场合设计时所采用的方案。采用隔离模块需要考虑模块的静态功耗、隔离电压等参数。同时需要考虑电源的认证情况,采用模块电源可以快速实现产品功能,在提升产品品质及一致性上也有较大帮助。

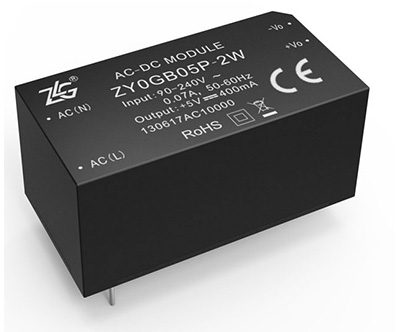

图2 过CE认证模块电源
  • 转换效率高达78%;
  • 低待机功耗0.1W;
  • 输入电压:85~265VAC(120~370VDC);
  • 可持续短路,自恢复;
  • 通过EN60950认证。
二、采用非隔离电源芯片供电:

非隔离应用在哪些地方有应用呢?小家电或则一些不能隔离的电机控制板上,都可以采用非隔离高压Buck电路实现。此电路只针对不需要隔离应用,而且输出功率不大的场合。此方案相对电源模块成本低、电路简单,但是由于不隔离的应用,在安全性方面会比隔离电源模块差很多。

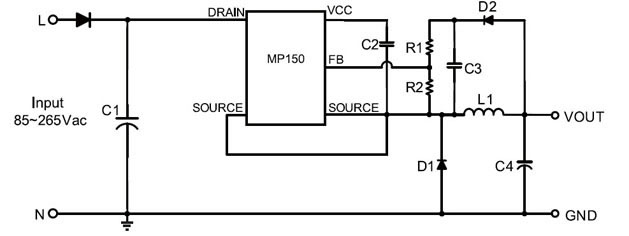

图3 非隔离AC-DC应用电路

从上图可以看出,此芯片内部包含一个高压MOS管,外部仅需一个电感、一个二极管、两个电容即可实现高电压的降压功能。同时此电路也能实现低待机功耗要求,在标称电压220VAC输入时静态功耗可以控制在0.15W以下。
