南网智能配电网实验室检定光纤纵差保护装置

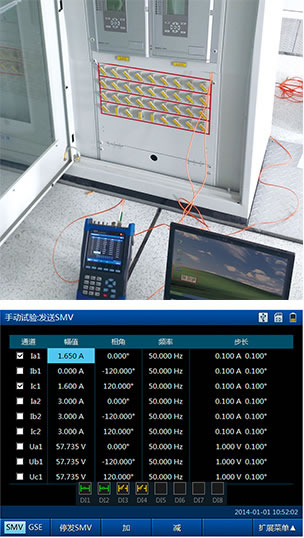

南网智能配电网实验室是南网电科院与广州供电局的战略合作项目,是智能配用电技术领域研究与创新的平台。在实验室组建的过程中,采用了DT6000对实验室内的光纤纵差保护装置(PRS-713/PRS-753D型)等装置进行检定。

突变量/稳态量比率差动测试

光纤纵差保护装置(PRS-713/PRS-753D型)要求,突变量/稳态量比率差动的动作定值≤ ±5 %,2倍定值时动作时间应小于30ms,且突变量、稳态量比率差动的比率系数分别为0.8和0.6。利用DT6000的手动试验功能,给保护加量,所加电流精度在0.01Ie~40Ie 范围内优于0.05%,同时能以< 1ms的分辨率监测GOOSE跳闸事件,完全满足对保护装置的定值精度测试、动作时间测试以及比率系数验证测试上的要求。

TA断线检测

在TA断线检测中,DT6000的手动试验功能支持在加量过程中随时对所加的电压、电流量的幅值、相角等进行加、减操作,且其变化步长可低至0.001,帮助现场验收人员更加精确地测量出TA断线的门槛值。
