煤矿行业配电柜跳闸事件分析

引言


煤炭是我国的主体能源,煤矿的安全生产关系煤炭工业持续发展和国家能源安全,也关系数百万矿工生命财产安全。新汶矿业集团是山东 能源集团的最大子公司,为全面保障矿区的用电安全高效,与广州致远电子股份有限公司深度合作,使用致远电子提供的E6000 电能质量分 析仪对矿区内的供电质量进行了全面的评估与管理,普查供电系统的隐蔽致患因素。

实例

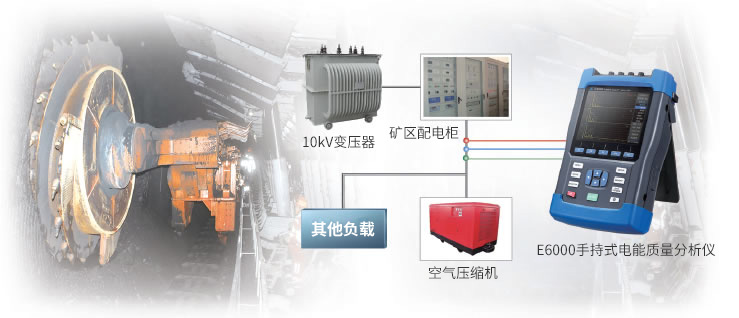

在电力系统普查过程中,发现龙固矿区2# 配电柜有偶发性跳闸故障,现象不规律且出现频率较低,需长时间监测定位,而传统的电表、 功率表存在电参数监测不全面、存储容量低等因素,一直无法胜任此项工作。


测试分析

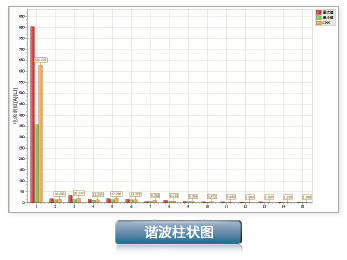

E6000 电能质量分析仪,记录的电参数多达461 项,内置8G 大容量TF 卡,可连续记录数据长达120 小时(以3s 为统计间隔)。龙固 矿区的工程师采用E6000 连续监测3 天,捕捉到一次跳闸事件,数据量高达6G,工程师使用PQViewer 对采集的数据进行分析,发现电流 中的3、5 次谐波严重超标,原因是2# 配电柜下的空气压缩机使用了大量的晶闸管,在起停瞬间产生严重的谐波电流导致跳闸。最终,在进 行为期1 周的监测与分析后,龙固矿区在2# 配电柜的入网侧安装了滤波器,将空气压缩机反馈生成的谐波电流滤除,从而彻底解决了配电柜 跳闸事件。

实例总结

E6000 电能质量分析仪以其专家级的监测分析和极佳的性价比优势得到了新汶矿业集团各个环节的认可。此项合作也标志着致远电子由 此进入中国煤矿行业用电监测领域,以其专业可靠的解决方案,助力中国煤矿行业向高效节能的方向升级发展。
