特点优势
-
支持 127 个从站节点
-
支持 10K~1M 波特率设置
-
支持 128 组 RPDO 报文和 128 组 TPDO 报文
-
支持 SDO 配置，灵活配置从站节点字典
-
通过标签变量灵活映射数据到 EtherNet/IP 网络
-
支持软件配置使能 CAN、RS485 终端电阻
-
支持一键恢复出厂设置，多重保障
-
支持一键远程升级固件
-
提供标准的Ethernet/IP的EDS文件
-
支持边缘计算；

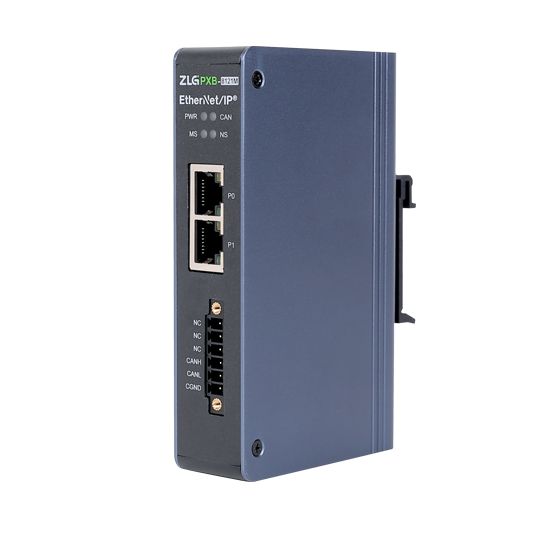

EtherNet/IP转CANopen主协议转换器
PXB-8121M
PXB-8121M产品是致远电子推出的EtherNet/IP转CANopen主的工业现场总线协议转换器。该产品提供简单好用的上位机配置工具，仅需一连一配，可轻松实现多个CANopen从机设备接入到EtherNet/IP网络。

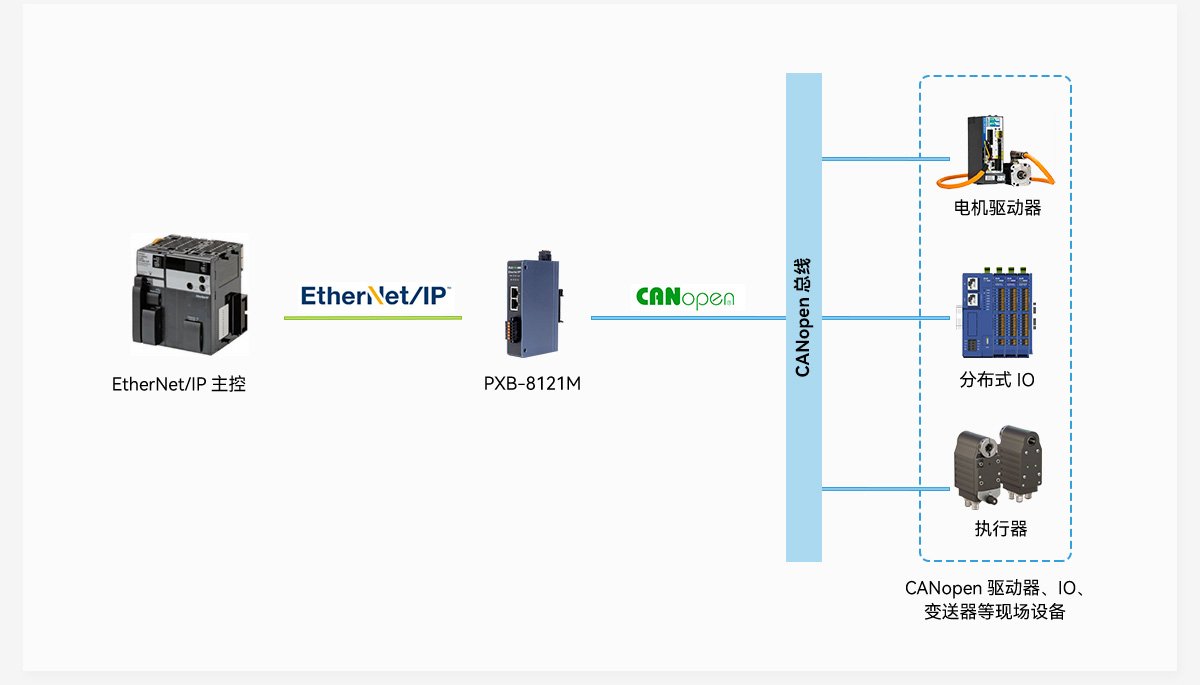

代表案例图
PXB-8121M（让CANopen设备/节点接入EtherNet/IP控制网络）
规格参数
| 输入电压： | 9 ~ 36VDC，80mA @ 24VDC |
| 电源保护： | 防反接保护、短路保护 |
| 自动重启触发器： | 内置独立 WDT（看门狗定时器） |
| 外壳材质： | 金属 |
| 尺寸： | 125.00mm×76.00mm×28.00mm（裸机） |
| 安装方式： | 标准35mm DIN导轨 |
| 工作温度： | -40 至 85°C（-40 至 185°F） |
| 存储温度： | （含包装） -40 至 85°C（-40 至 185°F） |
| 相对湿度： | 5 至 95%（非冷凝） |
| EMI： | EN55032，CLASS A |
| EMC IEC/EN 61000-4-2 ESD： | 接触：4.0 kV；空气：8.0 kV |
| IEC/EN 61000-4-4 EFT： | 电源：1.0 kV；信号：1.0 kV |
| IEC/EN 61000-4-5 Surge： | 电源：共模1.0 kV，差模0.5 kV；信号：0.5 kV |
| IEC/EN 61000-4-6 CS（150 kHz 至 80 MHz）： | 电源：3 V/m；信号：3 V/m |
