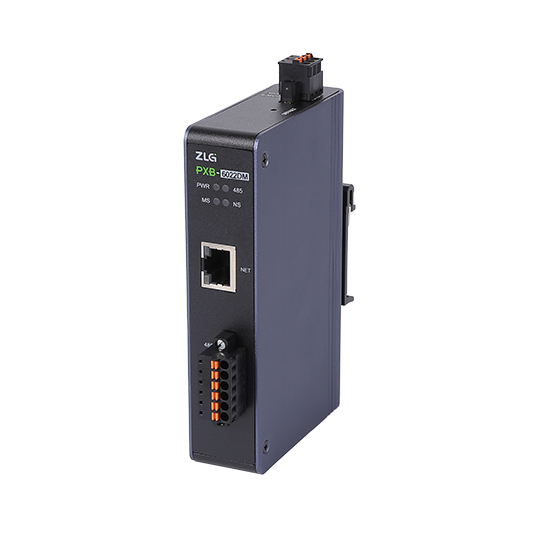

Modbus转DeviceNet主卡轨式协议转换器
PXB-6022DM

PXB-6022DM 是广州致远电子股份有限公司推出的一款 Modbus 与 DeviceNet 主站协议转换器，设备采用导轨式安装。Modbus 可支持RTU 和 TCP 两种协议，可实现DeviceNet设备接入Modbus PLC系统中。

特点优势

  • 支持Modbus RTU和TCP主站模式；

  • DeviceNet速率支持125K、250K、500K；

  • 支持DeviceNet I/O扫描；

  • 支持软件修改DeviceNet地址；

  • 提供标准的DeviceNet的EDS文件；

  • 15种不同级别的输入输出字节供选择；

  • 最大512个字节输入与512个字节输出。

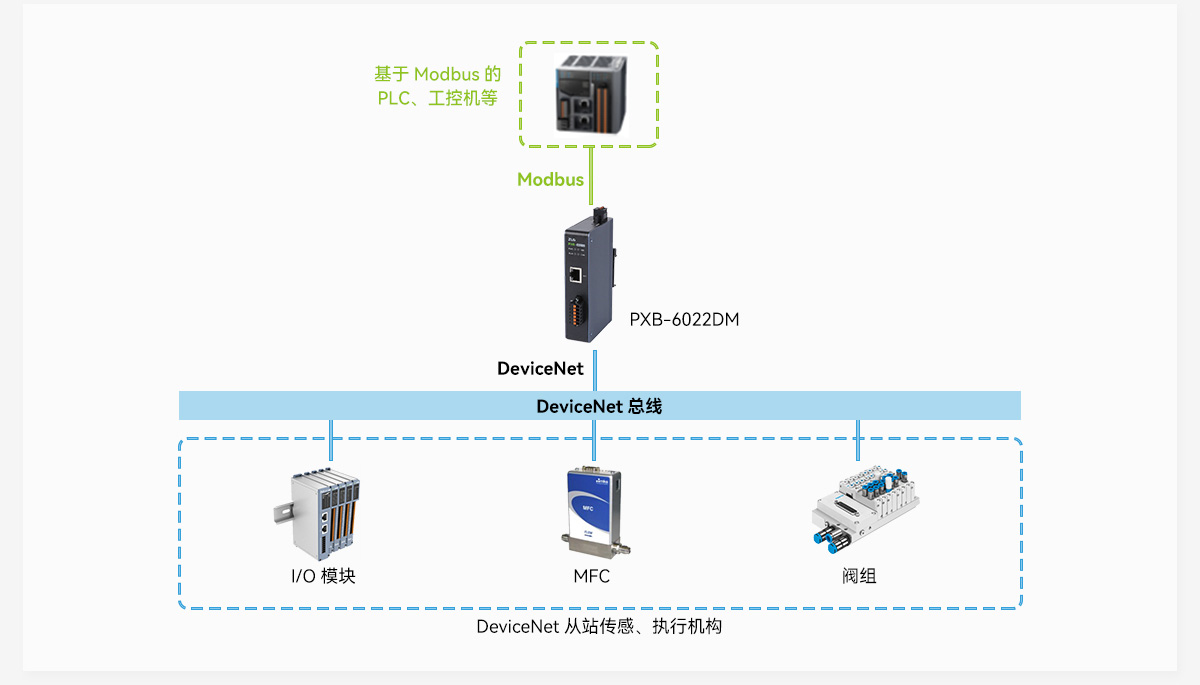

代表案例图

PXB-6022DM（高端制造设备设备实现DeviceNet从站接入Modbus网络）

规格参数

输入电压： 9 ~ 36VDC，150mA @ 12VDC
电源保护： 防反接保护、短路保护
自动重启触发器： 内置独立 WDT（看门狗定时器）
RS485隔离： 数字隔离、电源隔离
RS485波特率： 最高可达2Mbps
终端电阻： 内置120Ω（可使用上位机软件进行配置）
外壳材质： 金属+塑胶
尺寸： 125.00mm×76.00mm×28.00mm（裸机）
安装方式： 标准35mm DIN导轨
工作温度： -40 至 85°C（-40 至 185°F）
存储温度： （含包装） -40 至 85°C（-40 至 185°F）
相对湿度： 5 至 95%（非冷凝）
EMI ： EN55032，CLASS A
EMC IEC/EN 61000-4-2 ESD： 接触：4.0 kV；空气：8.0 kV
IEC/EN 61000-4-4 EFT： 电源：1.0 kV；信号：0.5 kV
IEC/EN 61000-4-5 Surge： 电源：1.0 kV；信号：0.5 kV
IEC/EN 61000-4-6 CS（150 kHz 至 80 MHz）： 电源：3 V/m；信号：3 V/m
