特点优势
-
支持EtherCAT主站协议，周期时间可达1ms；
-
提供AWstudio软件管理/监控EherCAT总线及从站设备；
-
PROFINET端集成双端口交换机，最大支持1440字节输入及1440字节输出，支持16个卡槽；
-
PROFINET从站为标准的RT设备；
-
PROFINET可实现1ms的周期轮询；
-
提供标准的GSD文件；
-
支持边缘计算；
EtherCAT主转PROFINET协议转换器

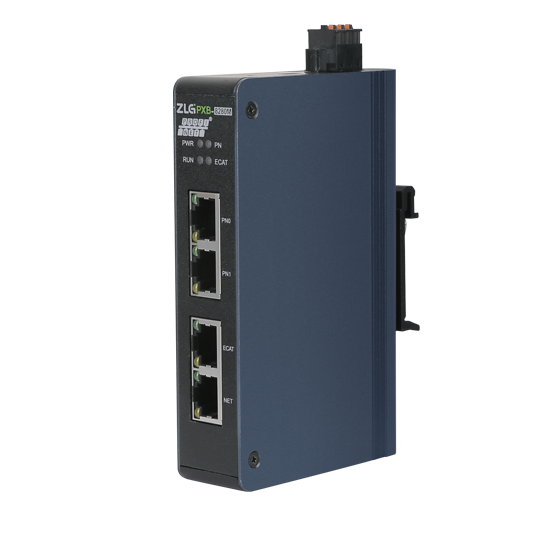

PXB-8280M
PXB-8280M是广州致远电子股份有限公司推出的EtherCAT主站转PROFINET从站的工业现场总线协议转换器。本产品具有2路PROFINET从站网口接口、1路EtherCAT主站网口接口、1路标准10/100M以太网接口及1路USB Type-C接口，可实现多个EtherCAT从站设备接入PROFINET网络。PXB-8280M协议转换器提供上位机配置工具，仅需一连一配，轻松实现EtherCAT与PROFINET的数据转换。

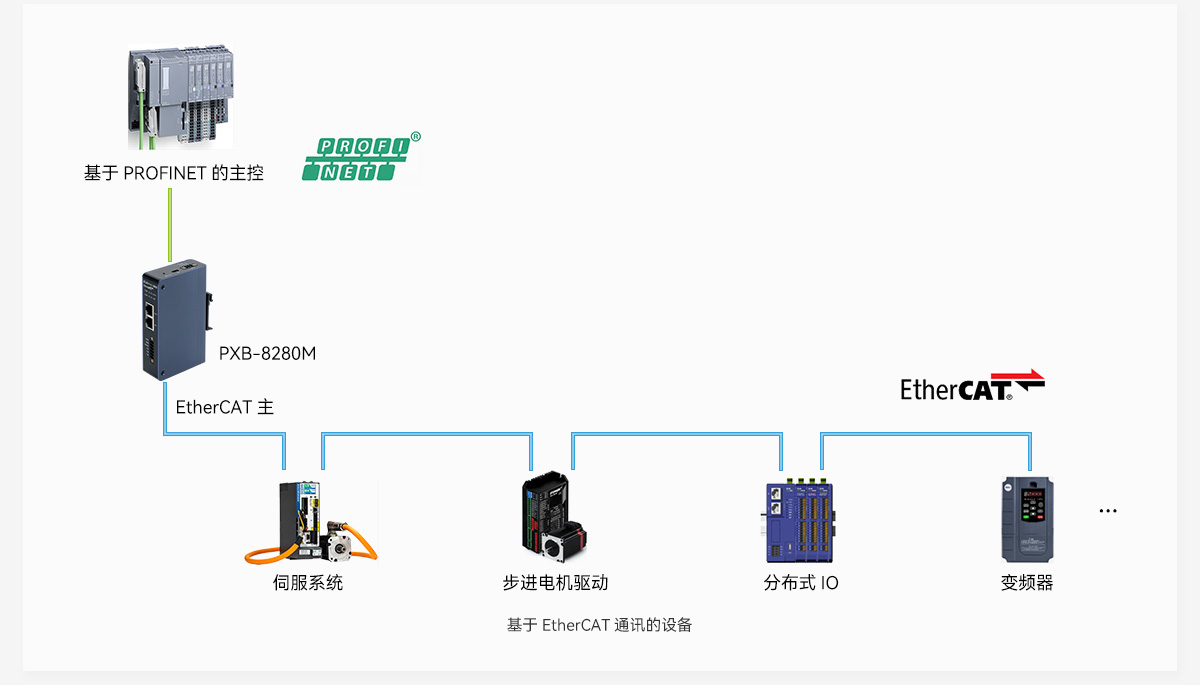

代表案例图
PXB-8280M（让EtherCAT设备/节点接入PROFINET通讯网络）
规格参数
| 输入电压： | 9 ~ 36VDC，150mA @ 24VDC |
| 电源保护： | 防反接保护、短路保护 |
| 自动重启触发器： | 内置独立 WDT（看门狗定时器） |
| 外壳材质： | 金属 |
| 尺寸： | 125.00mm×76.00mm×28.00mm（裸机） |
| 安装方式： | 标准35mm DIN导轨 |
| 工作温度： | -40 至 60°C（-40 至 140°F） |
| 存储温度： | （含包装） -40 至 85°C（-40 至 185°F） |
| 相对湿度： | 5 至 95%（非冷凝） |
| EMI： | EN55032，CLASS A |
| EMC IEC/EN 61000-4-2 ESD： | 接触：4.0 kV；空气：8.0 kV |
| IEC/EN 61000-4-4 EFT： | 电源：1.0 kV；信号：1.0 kV |
| IEC/EN 61000-4-5 Surge： | 电源：共模1.0 kV，差模0.5 kV；信号：0.5 kV |
| IEC/EN 61000-4-6 CS（150 kHz 至 80 MHz）： | 电源：3 V/m；信号：3 V/m |
资料下载
- 【入门手册】PXB-8280M协议转换器入门手册 VOL001下载次数：76次 文件大小： 3.4MB 更新日期：2025-10-20
- 【用户手册】PXB-8280M协议转换器用户手册 V0.90下载次数：48次 文件大小：1.9MB 更新日期：2025-10-20
- 【应用软件】PXB-8280M协议转换器GSDML文件下载次数：14次 文件大小：6.17KB 更新日期：2025-10-20
- 【开发资料】导轨式PXB系列产品安装说明下载次数：255次 文件大小：114KB 更新日期：2025-04-09
- 【开发资料】PXB-8280M协议转换器3D模型下载次数：7次 文件大小：471MB 更新日期：2025-10-20
- 【开发资料】PXB-8280M协议转换器六视图下载次数：7次 文件大小：107KB 更新日期：2025-10-20
