特点优势
Modbus RTU/ASCII与Modbus TCP互转
提供4种工作模式：
-
RTU_Master ↔ TCP_Slave
-
TCP_Master ↔ RTU_Slave
-
ASCII_Master ↔ TCP_Slave
-
TCP_Master ↔ ASCII_Slave
Modbus TCP最多支持8个连接；
最大支持255个Modbus RTU/ASCII从站；
支持设备ID映射功能；
支持设定协议转换超时时间。

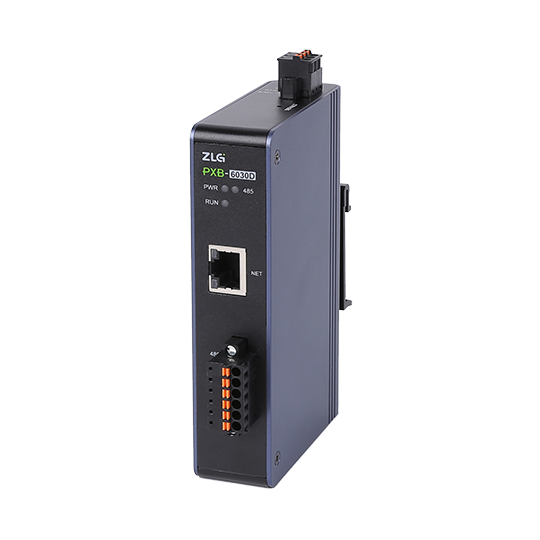

Modbus RTU/ASCII转Modbus TCP协议转换器
PXB-6030D
PXB-6030D 是广州致远电子股份有限公司推出的一款 Modbus RTU 与 Modbus TCP协议转换器。设备采用导轨式安装，具有灵活的配置功能，可轻松实现Modbus RTU/ASCII 串口设备与 ModbusTCP 以太网设备间数据的相互转换。

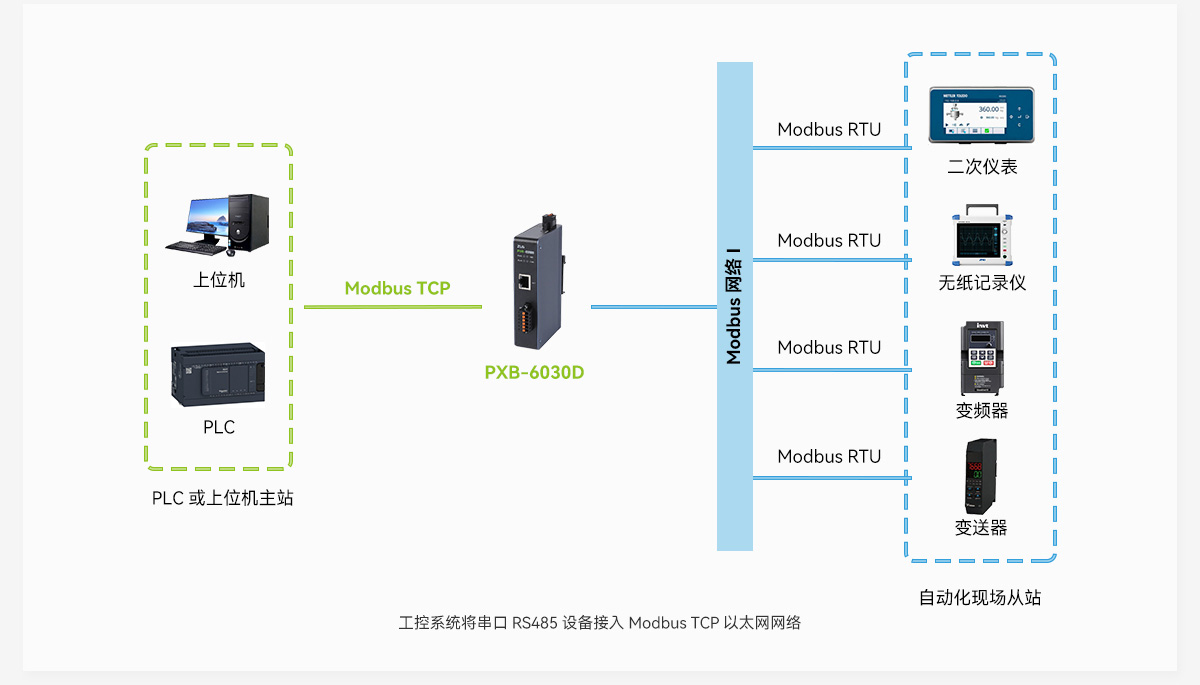

代表案例图
PXB-6030D（工控系统将串口RS485设备接入Modbus TCP以太网网络）
规格参数
| 输入电压： | 9 ~ 36VDC，150mA @ 12VDC |
| 电源保护： | 防反接保护、短路保护 |
| 自动重启触发器： | 内置独立 WDT（看门狗定时器） |
| RS485隔离： | 数字隔离、电源隔离 |
| RS485波特率： | 最高可达2Mbps |
| 终端电阻： | 内置120Ω（可使用上位机软件进行配置） |
| 外壳材质： | 金属+塑胶 |
| 尺寸： | 125.00mm×76.00mm×28.00mm（裸机） |
| 安装方式： | 标准35mm DIN导轨 |
| 工作温度： | -40 至 85°C（-40 至 185°F） |
| 存储温度： | （含包装） -40 至 85°C（-40 至 185°F） |
| 相对湿度： | 5 至 95%（非冷凝） |
| EMI ： | EN55032，CLASS A |
| EMC IEC/EN 61000-4-2 ESD： | 接触：4.0 kV；空气：8.0 kV |
| IEC/EN 61000-4-4 EFT： | 电源：1.0 kV；信号：0.5 kV |
| IEC/EN 61000-4-5 Surge： | 电源：1.0 kV；信号：0.5 kV |
| IEC/EN 61000-4-6 CS（150 kHz 至 80 MHz）： | 电源：3 V/m；信号：3 V/m |
