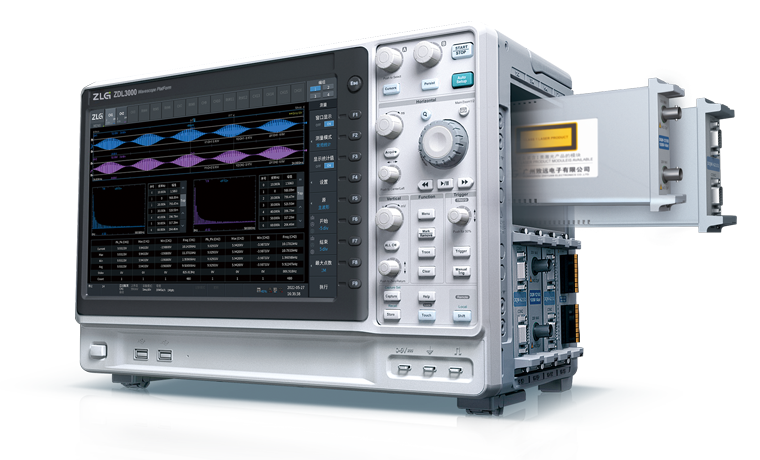

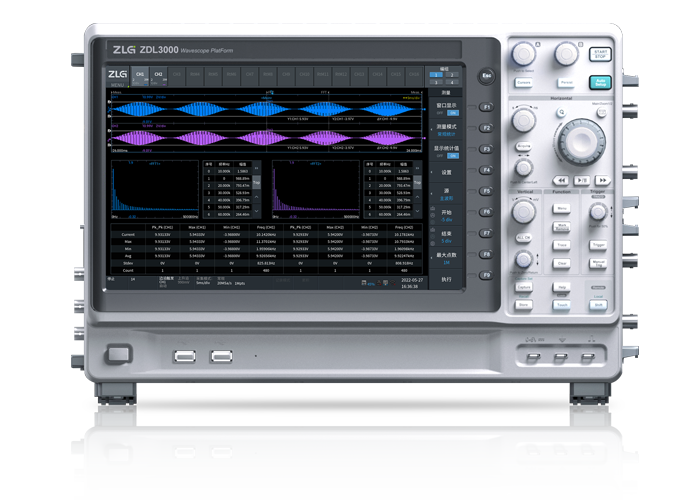

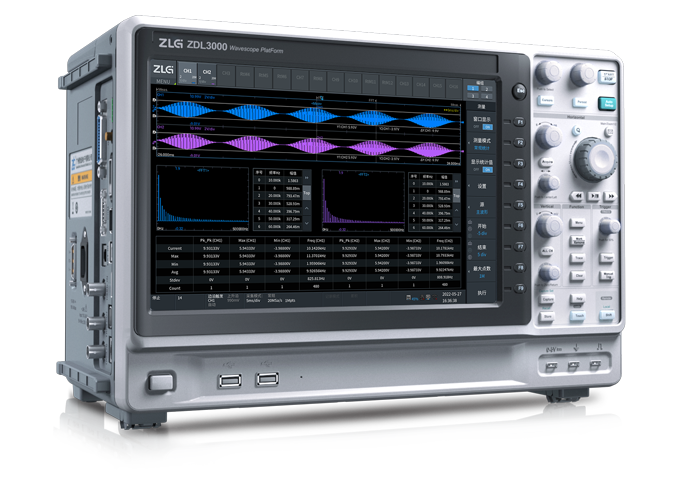

ZDL3000示波记录仪

基础版  刚刚好

  1. ZDL3000示波记录仪

    基础版  刚刚好

  2. ZDL3000示波记录仪

    基础版  刚刚好

灵活配置

  • DQM-12180
    100M/S高速采集卡
  • DQM-12270
    20M/S高速采集卡
  • DQM-16250
    16通道电压采集卡
  • DQM-36413
    16通道温度/电压采集卡
  • DQM-62151
    CAN/CANFD采集卡
  1. DQM-12180——100MS/s采样率输入板卡

    拥有高采样、通道隔离的特点,可当作隔离示波器使用;

    配合ZP250-1000无源探头,可直接测量1000V电压。

  2. DQM-12270——20MS/s采样率输入板卡

    DQM-12270是DQM-12180 100MS/s采样率板卡的低配版本,保留了20MS/s采样率的同时,依然可以测量1000V电压;

    性价比很高。

  3. DQM-16250——200KS/s采样率16通道同步输入板卡

    16通道同时拥有200KS/s采样率,两组8通道之间隔离,同一组8通道间共地;

    非常适合汽车电子等使用锂电池供电的行业,一张板卡就可以满足16通道同步测试需求。

  4. DQM-36413——16通道扫描型电压/温度输入板卡

    用市面上绝大多数热电偶,1张板卡就可满足16通道的温度测试,配置8张卡时,可同时测试128路温度;

    和其他测试板卡同时使用时,数据将严格同步。

  5. DQM-62151——2通道CAN/CNAFD输入板卡

    DB9公头可以直接接入CAN/CANFD总线信号,新能源汽车行业典型测试板卡;

    支持DBC文件导入与解析,可与电参数信号完全同步测试。

ZDL3000的记录能力

ZDL3000示波记录仪能在示波模式和记录模式下分别进行数据记录,在选用2T固态硬盘时,即使在200KS/s采样率下,ZDL3000依然最高能保存5天波形数据。

备注:在选用1T/500G/256G固态硬盘时,记录时间等比例减少。

55种参数测量统计

如果工程师用惯了示波器的参数测量统计功能,不用担心,它被完全移植进入ZDL5000,共55种参数测量统计可以满足绝大多数工程师的使用要求。

FFT定量分析

ZDL3000最高可通过100K点的FFT对信号进行频谱分析,此功能不仅可以完成对频域的定量分析,还支持频谱查看和数值的实时查看与存储。进一步还能使用光标对峰值进行自动捕捉。

探头比例校准和延时修正

在测量大电压和大电流时,ZDL3000往往需要配备高压差分探头和电流探头,有时传感器的出厂放大比例和实际会有差别,为了提升整体测试精度,ZDL3000加入了探头比例校准和延时修正功能,确保系统整体测量精度。

FTP和远程桌面

为了解决仪器不在身边需要远程读取数据的难题,我们开发了虚拟远程桌面和FTP功能,只需要将ZDL3000示波记录仪接入局域网,用户就可以通过上位机软件打开虚拟界面对ZDL3000进行实时控制,同时用户依然可以通过FTP对ZDL3000中的波形文件进行读取,此速度最快达到500M/s,是通过U盘读取数据的100倍。

更多功能介绍请继续查看

旗舰版

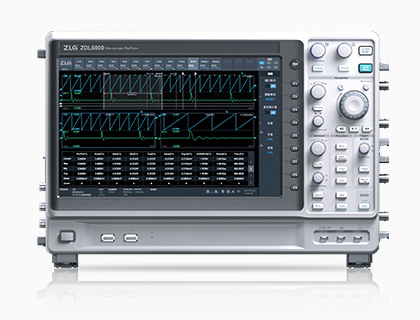

ZDL6000示波记录仪
