功能特点
单通道VBNET系列
- 支持 9-48V 宽压供电，满足 12/24V 系统；
- 支持 Type-C 接口（5V）供电；
- 支持 1 端口车载以太网 100/1000BASE-T1， OPEN2/电连/泰科/罗森博格接口；
- 支持 1 端口标准以太网 100BASE-TX 或 1000BASE-T，RJ45接口；
- 支持自适应速率协商；
- 支持 DIP 开关配置 Master/Slave 模式；
- 整机功耗<2W；
- 体积小巧，方便便携：84*63*30mm；
- 车载以太网网络诊断、汽车电子应用、大数据通讯。

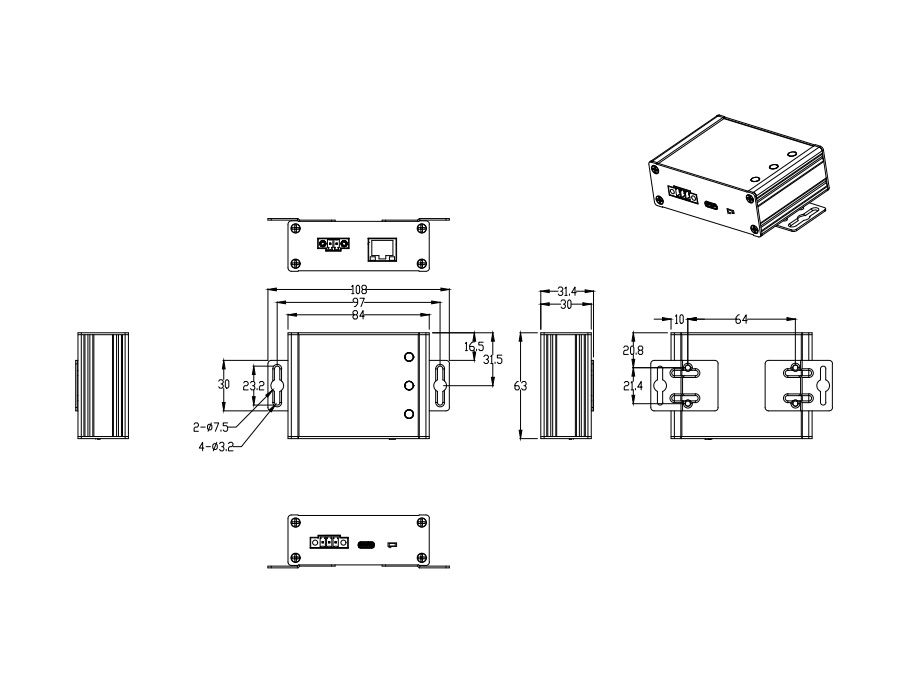

尺寸图
配件清单
配件清单仅供参考，请以实物为准
| VBNET-100U装箱单 | ||||
|---|---|---|---|---|
| 序号 | 名称 | 数量 | 单 位 | 备注 |
| 1 | VBNET-100U设备 | 1 | 台 | |
| 2 | 2P端子 | 1 | 个 | |
| 3 | 3P端子 | 1 | 个 | |
| 4 | 金属挂件 | 2 | 个 | |
| 5 | 公制螺丝 | 4 | 颗 | |
| 6 | 网线 | 1 | 条 | |
| 7 | 合格证 | 1 | 张 | |
| VBNET-1GU装箱单 | ||||
|---|---|---|---|---|
| 序号 | 名称 | 数量 | 单 位 | 备注 |
| 1 | VBNET-1GU设备 | 1 | 台 | |
| 2 | 2P端子 | 1 | 个 | |
| 3 | 3P端子 | 1 | 个 | |
| 4 | 金属挂件 | 2 | 个 | |
| 5 | 公制螺丝 | 4 | 颗 | |
| 6 | 网线 | 1 | 条 | |
| 7 | 合格证 | 1 | 张 | |
| VBNET-1GC/1GH/1GM 装箱单 | ||||
|---|---|---|---|---|
| 序号 | 名称 | 数量 | 单 位 | 备注 |
| 1 | 车载以太网设备 | 1 | 台 | |
| 2 | 车载以太网线缆 | 1 | 条 | |
| 3 | 3P 端子 | 1 | 个 | |
| 4 | 金属挂件 | 2 | 个 | |
| 5 | 公制螺丝 | 8 | 颗 | |
| 6 | 以太网线缆 | 1 | 条 | |
| 7 | 导轨 | 1 | 个 | |
| VBNET-4302装箱单 | ||||
|---|---|---|---|---|
| 序号 | 名称 | 数量 | 单 位 | 备注 |
| 1 | VBNET-4302设备 | 1 | 台 | |
| 2 | 3.81-3P端子 | 1 | 个 | |
| 3 | 以太网通讯线缆 | 1 | 条 | |
| 4 | 12V电源适配器 | 1 | 个 | |
| 5 | 电源转接丝 | 1 | 条 | |
| 6 | 金属挂件 | 2 | 个 | |
| 7 | 公制螺丝 | 8 | 颗 | |
