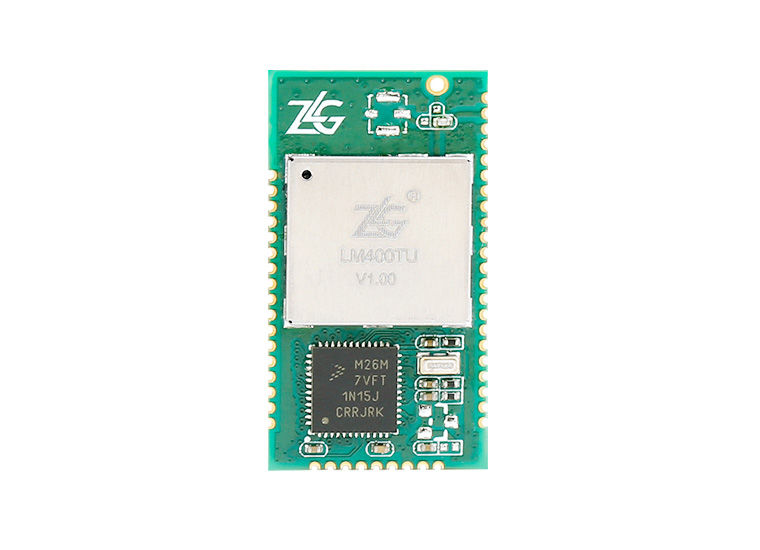

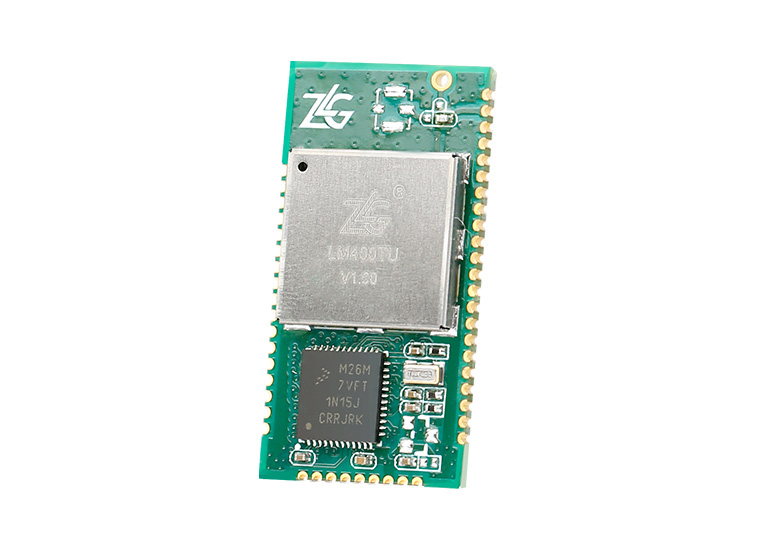

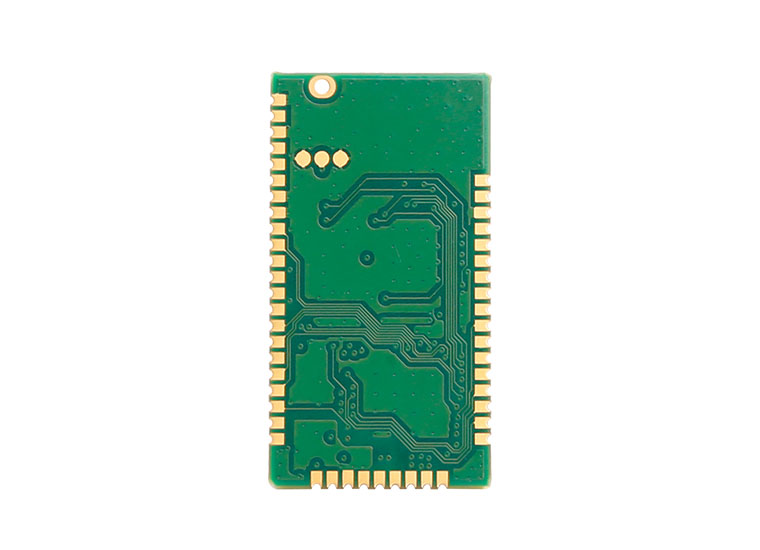

系列型号:LM400TU
LM400TU是ZLG致远电子研发设计的一款工业级LoRa组网透传模组。模组采用源自军用通信系统的LoRa调制技术设计,结合频谱扩宽处理技术,解决了小数据量在复杂环境中的远距离通信问题。 LoRa组网透传模组内嵌自组网透明传输协议,支持用户一键自组网,并且提供LinkWAN协议、CLAA协议以及LoRaWAN协议,用户无需在协议上花费大量时间,即可直接开发应用。
产品选型
LM400TU | |||
---|---|---|---|
开发文档 | 频率范围 | 400~525MHz | |
发送功率 | 5~20dBm@ Step 3dB | 接收灵敏度 | -148dBm |
接口 | UART | 内置协议(出厂) | 自组网透传协议 |
二次开发 | 支持 | 工作温度 | -40~85℃ |
天线形式 | 邮票孔引脚 | 封装 | 贴片 |
产品尺寸(mm) | 32.7*18*2.7 | 包装类型 | 卷带 |
最小包装数量MPQ | 850 | 在线购买 | 购买 |
建议按照MPQ数量采购。
评估套件: LM400TU Demo Board (含两个底板、两个LM400TU模组及相关配件)
-148dBm高灵敏度,远距离通信可靠解决方案
LoRa组网透传模组采用军用通信系统的LoRa调制技术设计,对信号进行频谱扩宽处理,可获得超过-148dBm的接收灵敏度,解决小数据量在复杂环境中的远距通信问题。

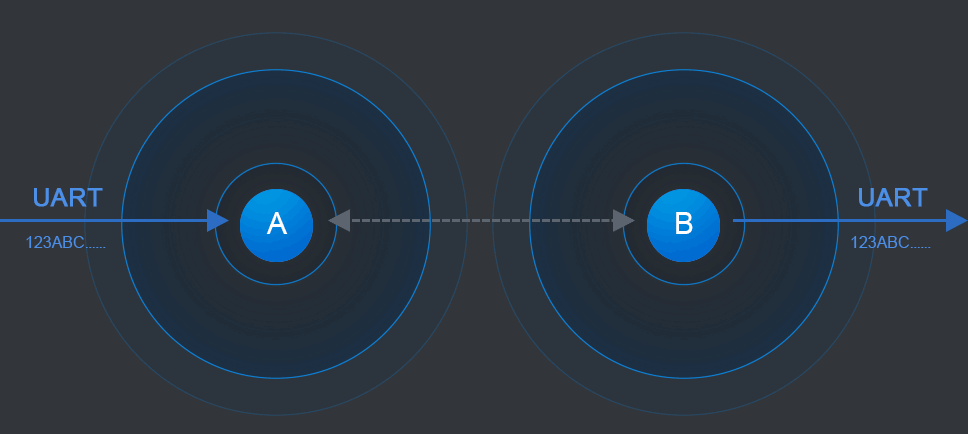

透明传输,实现快速组网
LoRa组网透传模组内部采用透明传输协议,仿佛在模组间搭建起无形的传输线。用户无需了解复杂的无线传输协议,即可快速实现网络搭建,大大降低了工程安装成本及施工的复杂度。
支持多种协议标准
LoRa组网透传模组不仅内嵌自组网透明传输协议、抄表协议(水表、气表、热表),还针对LoRa联盟集成了CLAA协议和LoRaWAN协议。用户无需在协议上花费大量时间,即可直接开发应用,大幅缩短研发周期。

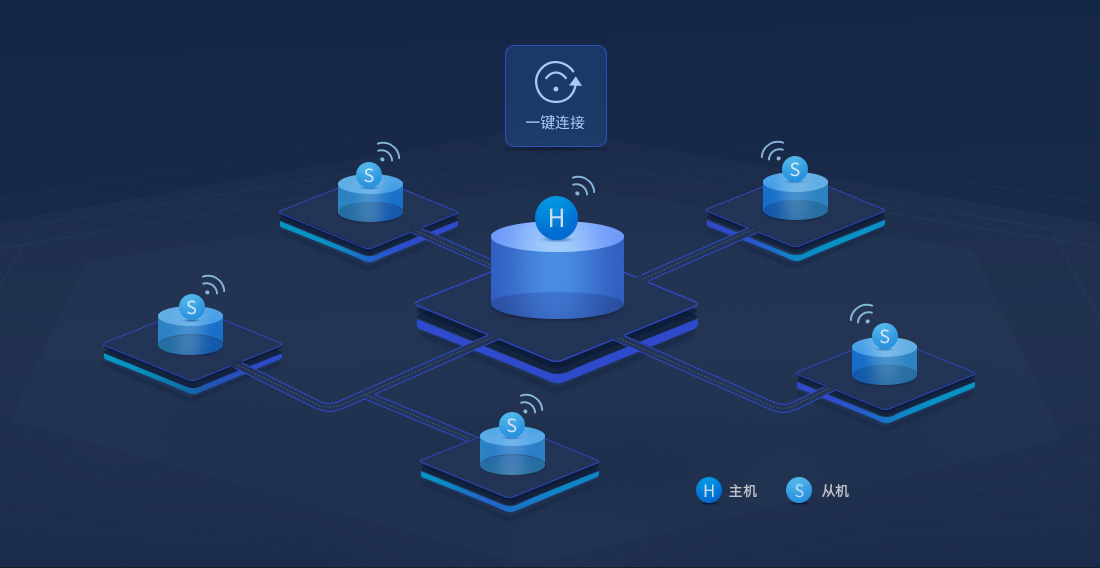

一键轻松自组网
LoRa组网透传模组除了具备完善的入网、退网、信道划分、节点管理和白名单等功能外,将组网过程简化为一键操作,让用户配置网络更加便捷。

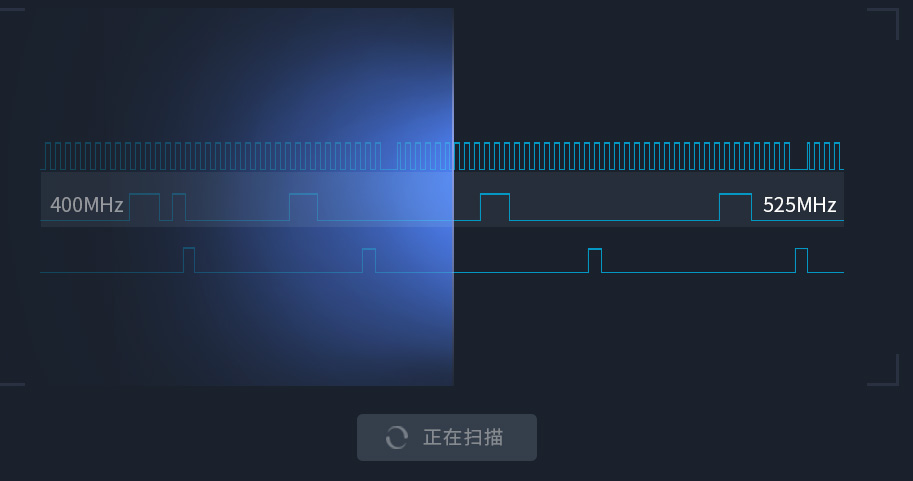

26个频段自动切换,有效避免同频干扰
在自组网模式下, LoRa组网透传模组可自动判断现场的信道使用情况,选择空闲、干净、可靠的信道进行组网通信,有效避免同频段干扰。
预设三种典型工作模式
ZLG致远电子根据LoRa的传输特性,抽象出三种典型的节点工作模式,包括正常工作模式、远程唤醒模式和定时休眠模式。三种模式几乎覆盖所有应用场景,无需复杂配置,用户根据实际情况选择对应模式即可投入使用。

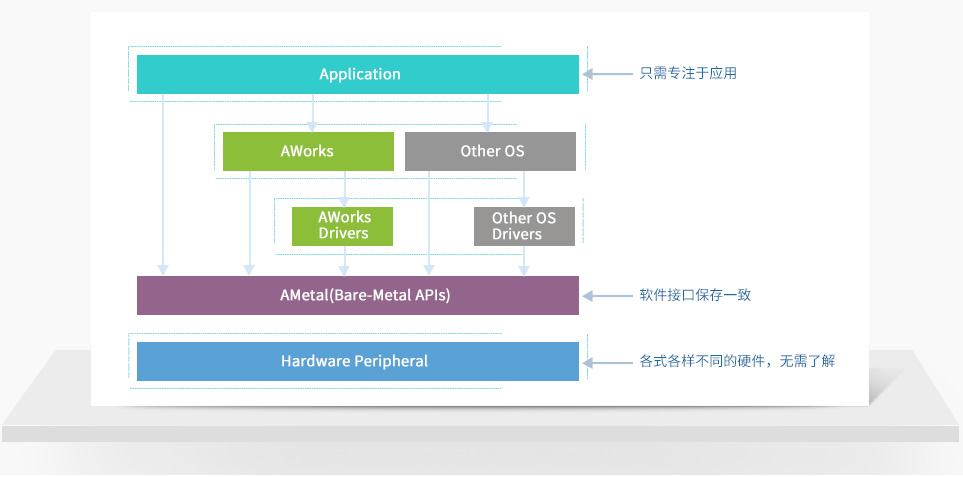

基于AMetal平台快速二次开发
LoRa透传模组支持用户基于AMetal平台进行快速二次开发,用户无需了解底层硬件,只需专注于应用层,快速将创意转换为产品投入市场。
只要懂C语言,您就是无线专家。

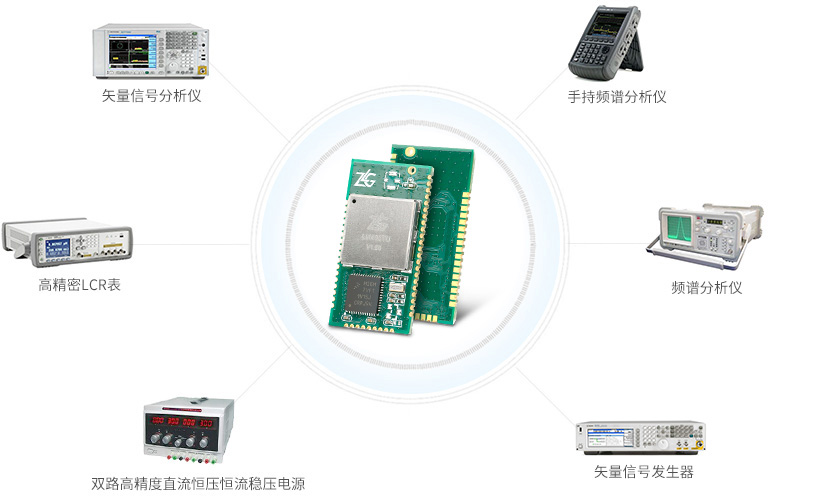

射频模拟实验室,无线通信产品的质量保证
ZLG致远电子射频实验室拥有高性能的频谱分析仪、矢量信号分析仪等无线测试设备,洞察LoRa组网透传模组信号的每一个细节,保证产品信号的一致性。
丰富的软硬件参考资料
提供丰富的光盘资料,配套软硬件设计指导书、参考图纸、软件API、评估Demo等,协助开发者快速完成产品设计。
