特点优势
-
支持126个从站节点
-
支持10K~1M波特率设置
-
支持128组RPDO报文和128组TPDO报文
-
支持SDO配置，灵活配置从站节点字典
-
支持byte、bit操作模式，灵活映射数据到EtherCAT网络

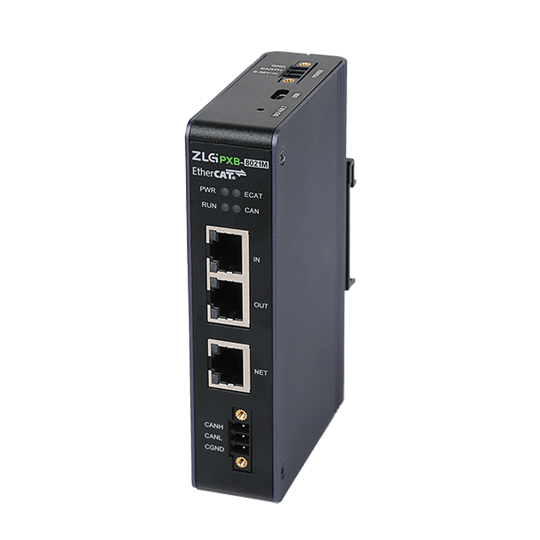

EtherCAT转CANopen主协议转换器
PXB-8021M
PXB-8021M产品是致远电子推出的EtherCAT转CANopen主的协议转换器。该协议转换器提供简单好用的上位机配置工具，仅需一连一配，轻松实现CANopen网络到EtherCAT网络间的无缝转换。

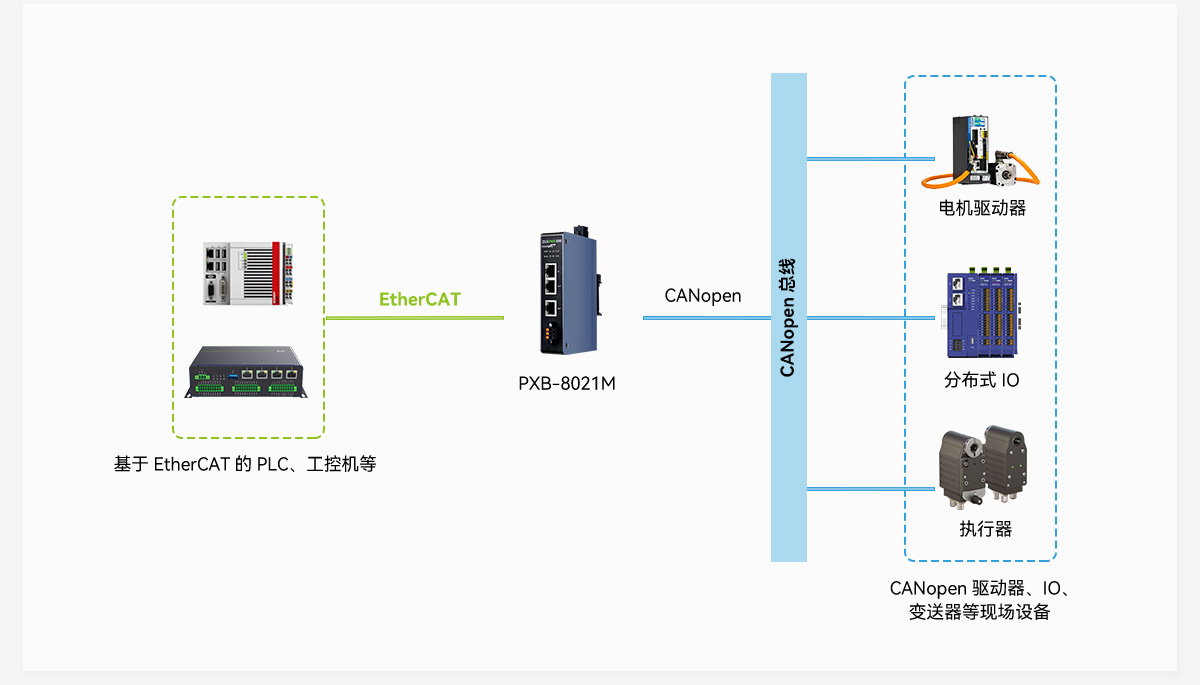

代表案例图
电机控制领域将CANopen从站设备接入EtherCAT主站控制系统
规格参数
| 输入电压： | 9 ~ 36VDC，150mA @ 12VDC |
| 电源保护： | 防反接保护、短路保护 |
| 自动重启触发器： | 内置独立 WDT（看门狗定时器） |
| CAN隔离： | 数字隔离、电源隔离 |
| CAN FD波特率： | 40k~5Mbps，支持CAN FD加速 |
| 终端电阻： | 内置120Ω（可使用上位机软件进行配置） |
| 外壳材质： | 金属+塑胶 |
| 尺寸： | 125.00mm×76.00mm×28.00mm（裸机） |
| 安装方式： | 标准35mm DIN导轨 |
| 工作温度： | -40 至 85°C（-40 至 185°F） |
| 存储温度： | （含包装） -40 至 85°C（-40 至 185°F） |
| 相对湿度： | 5 至 95%（非冷凝） |
| EMI： | EN55032，CLASS A |
| EMC IEC/EN 61000-4-2 ESD： | 接触：4.0 kV；空气：8.0 kV |
| IEC/EN 61000-4-4 EFT： | 电源：1.0 kV；信号：0.5 kV |
| IEC/EN 61000-4-5 Surge： | 电源：1.0 kV；信号：0.5 kV |
| IEC/EN 61000-4-6 CS（150 kHz 至 80 MHz）： | 电源：3 V/m；信号：3 V/m |
资料下载
- 【用户手册】PXB-80xx系列协议转换器 V0.92下载次数：726次 文件大小：2.54MB 更新日期：2024-03-20
- 【应用软件】配置软件AWPX Tools V0.8.15下载次数：678次 文件大小：88.2MB 更新日期：2024-06-03
- 【应用软件】PXB-8021M协议转换器XML文件下载次数：20次 文件大小：15KB 更新日期：2024-05-28
- 【应用笔记】PXB-8021M快速入门指南 V1.0.1下载次数：26次 文件大小：3.41MB 更新日期：2024-07-30
- 【开发资料】PXB-80xx系列协议转换器六视图下载次数：60次 文件大小：166KB 更新日期：2024-03-21
- 【开发资料】PXB-80xx系列协议转换器3D模型下载次数：33次 文件大小：1.49MB 更新日期：2024-03-21
