随着汽车电子的发展，车内ECU数量持续增加，带宽需求也在不断增长，车载以太网将逐渐成为汽车总线的主干网。

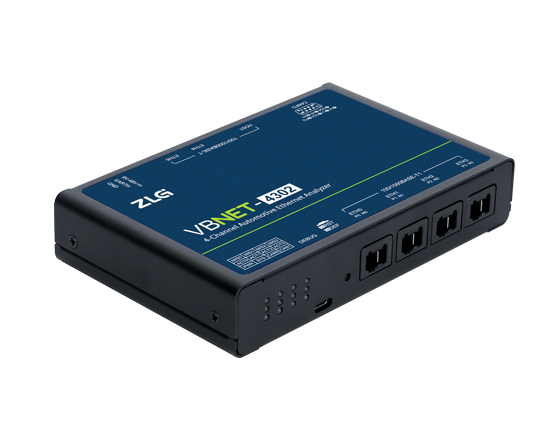

VBNET-4302产品是广州致远电子股份限公司开发的高性能车载以太网分析仪，它内部集成4路 100/1000BAST-T1端口，可以建立虚拟点对点连接和节点组网，实现车载以太网数据流的过滤和控制（路由、镜像和转发）。在分析仪转换模式下，可作为4路车载以太网独立节点或分析仪端口与PC端口的通讯，实现对车载以太网节点的捕获分析。集成3路 100/1000BASE-T标准以太网RJ45端口，实现车载以太网和标准以太网的协议转换。集成2路CAN FD端口，实现以太网与CAN FD之间的协议转换。
选型表
请左右拖动表格进行观看

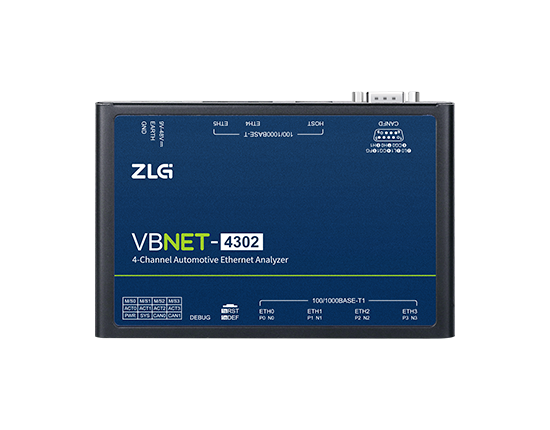

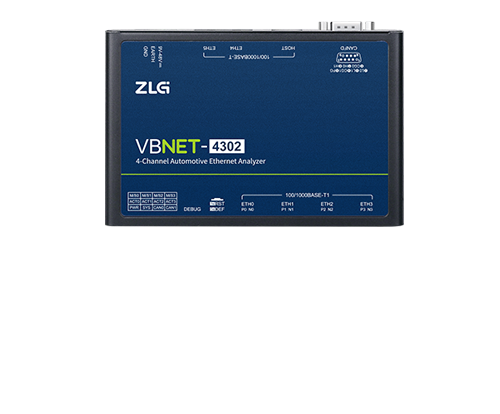

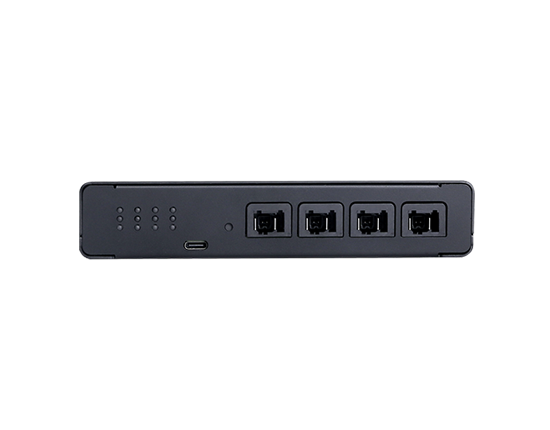

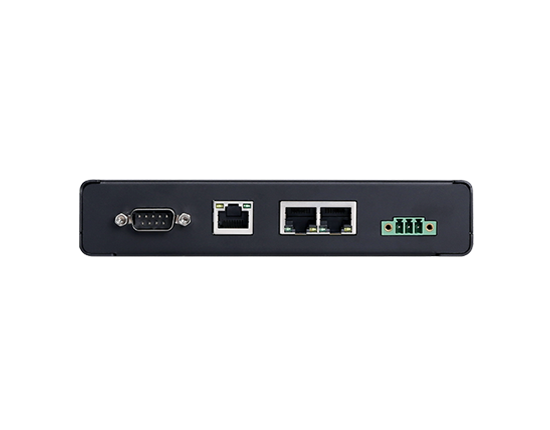

| 型号 | VBNET-4302 |
|---|---|
| 实物图 |  |
| 车载以太网路数 | 4路 |
| 车载以太网接口形式 | 专用车载以太网高速连接器（兼容TE的MATEnet车载连接器） |
| 标准以太网路数 | 3 |
| 标准以太网速率 | 100M/1000M自适应 |
| 标准以太网接口形式 | RJ45 |
| CAN FD路数 | 2路，1500VAC隔离 |
| CAN FD接口形式 | 标准DB9接口 |
| 数据转发 | 持4路100/1000BASE-T1端口任意组合数据转发，以及2路RJ45端口之间报文路由转发和监听 |
| 主从模式 | 支持车载以太网自适应或手动配置主从模式 |
| 速率模式 | 支持车载以太网自适应或手动配置连接速度 |
| 映射 | 支持IP/MAC地址映射 |
| 唤醒 | 支持TC10睡眠唤醒 |
| 精度 | 微秒级时延动态监测100/1000BASE-T1节点间的全双工通信数据 |
| LED显示 | 支持显示100/1000BASE-T1的Master/Slave模式、链接状态和数据运行状态等 |
| 供电 | 9-48V 宽电压供电 |
| 整机功耗 | <7W |
| 工作温度 | -40℃~+85℃ |
| 工业级 | √ |
车载以太网连接线配件选型
请左右拖动表格进行观看
| 型号 | 泰科MATEnet-- 泰科MATEnet | 泰科MATEnet--电连ECT | 泰科MATEnet-- 罗森博格H-MTD | 电连ECT--电连ECT | 罗森博格H-MTD-- 罗森博格H-MTD | |
|---|---|---|---|---|---|---|
| 图片 |  |  |  |  |  | |
| 系统对应料号 | 26.06.00414 | 26.06.00415 | 26.06.00413 | 26.06.00379 | 26.06.00412 | |
| 长度 | 2m | |||||
| 工作温度 | -40~105°C | |||||
| 电气性能 | 接触电阻(中心针) | 25mΩ Max | ||||
| 频率 | DC TO 1GHZ | |||||
| 阻抗 | 100+/-5Ω e500ps | |||||
| 回波损耗 | ≤-23dB,DC TO 600MHz；≤-20dB,600MHz-1GHz | |||||
| 绝缘电阻 | ≥100MΩ | |||||
| 测试电压 | 500V rms | |||||
| 工作电压 | 100V rms | |||||
| 电流 | ≤1.5A DC | |||||
| 机械性能 | 耐久 | ≥25 次 | ||||
| 插入力 | ≤75N | |||||
| 拔出力 | ≥2N | |||||
| 外壳保持力 | ≥110N | |||||
车载以太网全场景测试解决方案
随着智能网联汽车的快速发展，车载以太网仿真测试需求日益强烈。ZLG致远电子推出多通道车载以太网和CAN FD仿真测试工具，可进行车载以太网数据监控和解析、通信测试、ECU刷写、产线升级等全场景的仿真分析测试。

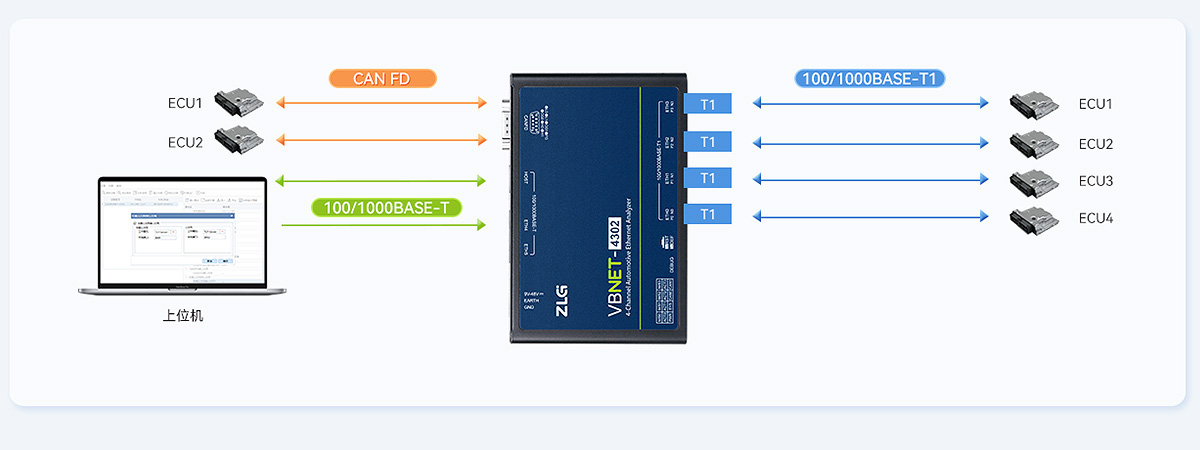

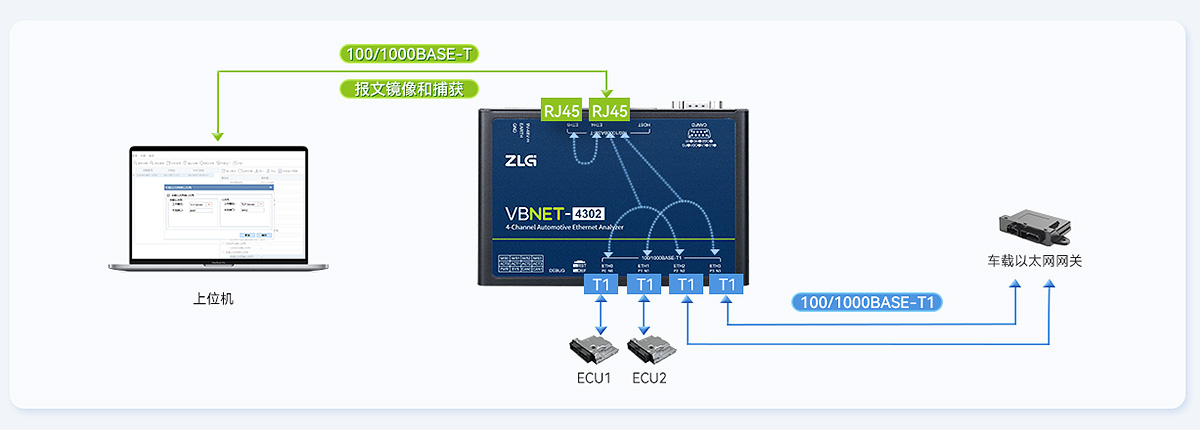

多个ECU之间的数据交互和报文监听，应用于ECU系统测试。

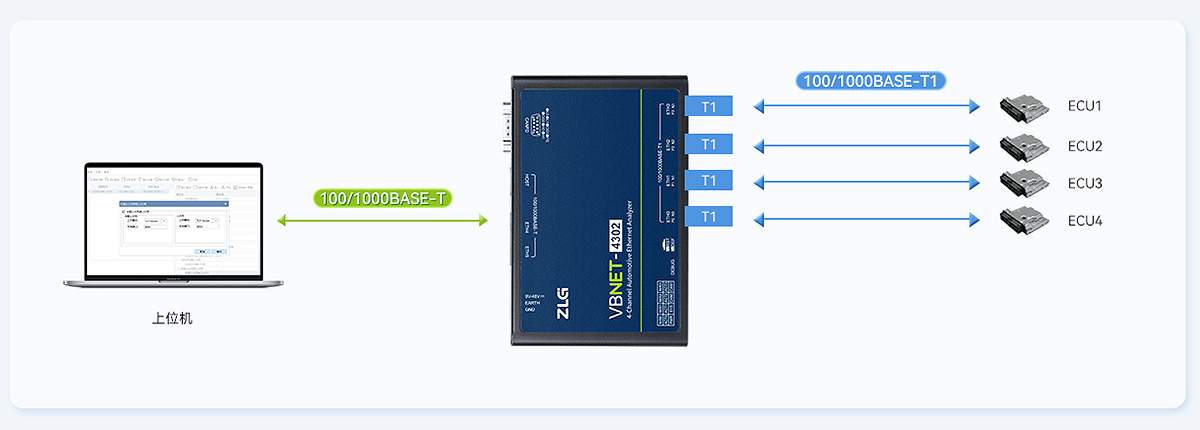

上位机对多个ECU同时进行测试，数据收发。
上位机以太网数据注入和数据回放，CAN FD和以太网协议转换。

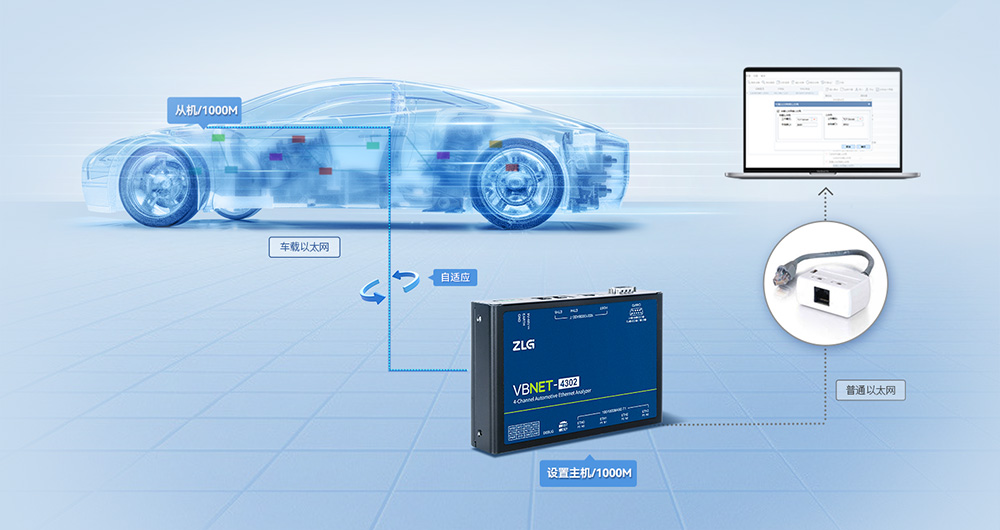

主从/速率自适应，测试刷写更轻松
VBNET系列产品可实现主从模式和速率自适应，大大降低操作时间和试错成本，让测试与刷写更高效简单。

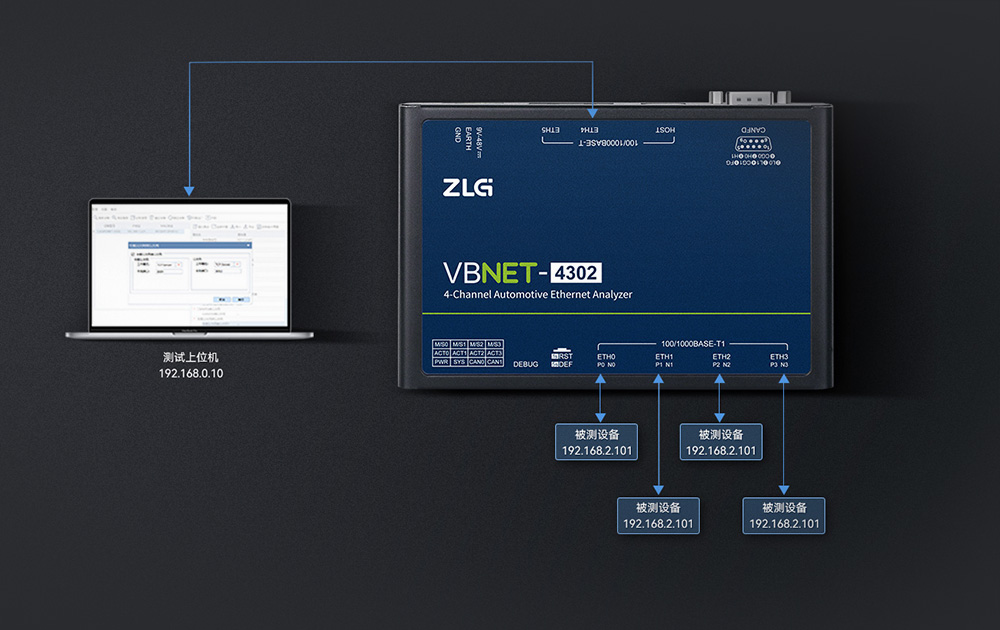

支持多台ECU刷写，无需修改IP和MAC
VBNET-4302首创支持多台ECU刷写，可在产线一对多测试，实现多个相同ECU刷写升级测试，彻底解决网络冲突问题。

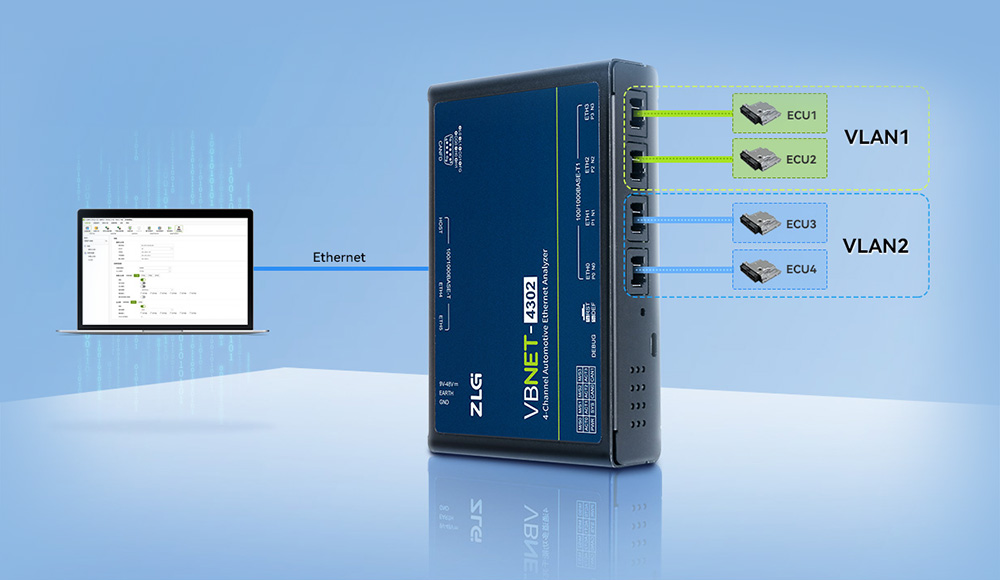

支持VLAN网络隔离，精准保证数据安全
VBNET-4302产品支持VLAN应用，更精准的网络划分，实现更高效的分析测试。
支持TC10休眠唤醒测试，真实模拟整车工况

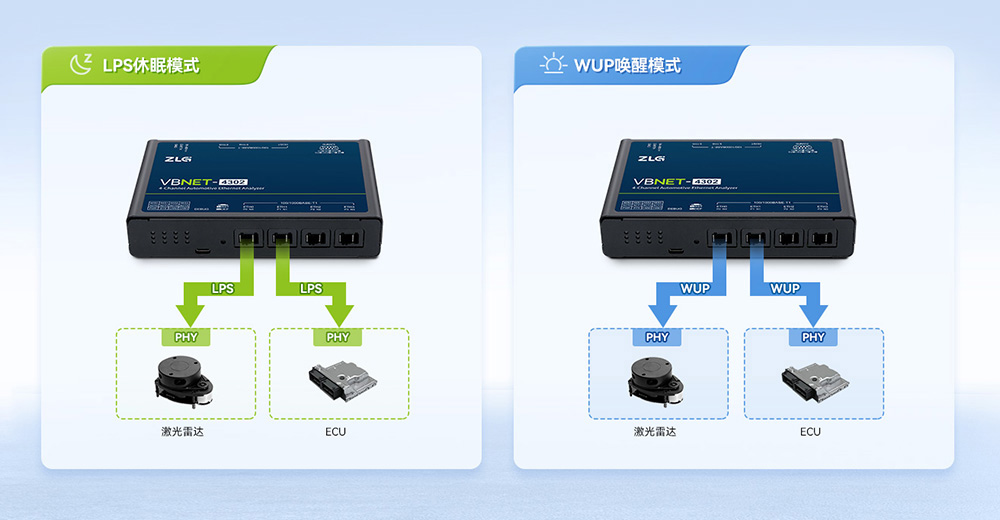

VBNET-4302支持TC10睡眠唤醒模式，允许设备在不进行数据传输时进入低功耗状态，以及当网络中的某个设备需要通信时，可以进行特定唤醒，从而实现ECU休眠唤醒功能的测试。
两路CAN FD并行通讯，精确时钟同步网络
VBNET-4302同时集成2路标准CAN FD接口，可高效进行CAN FD通讯，且实现车载以太网数据和CAN FD数据的时间同步，满足多总线应用需求。
核心器件全国产设计，自主可控us级监测
VBNET系列产品采用国产FPGA架构平台，可支持微秒级时延动态监测100/1000BASE-T1节点间的全双工通信，确保数据准确性和可靠性。

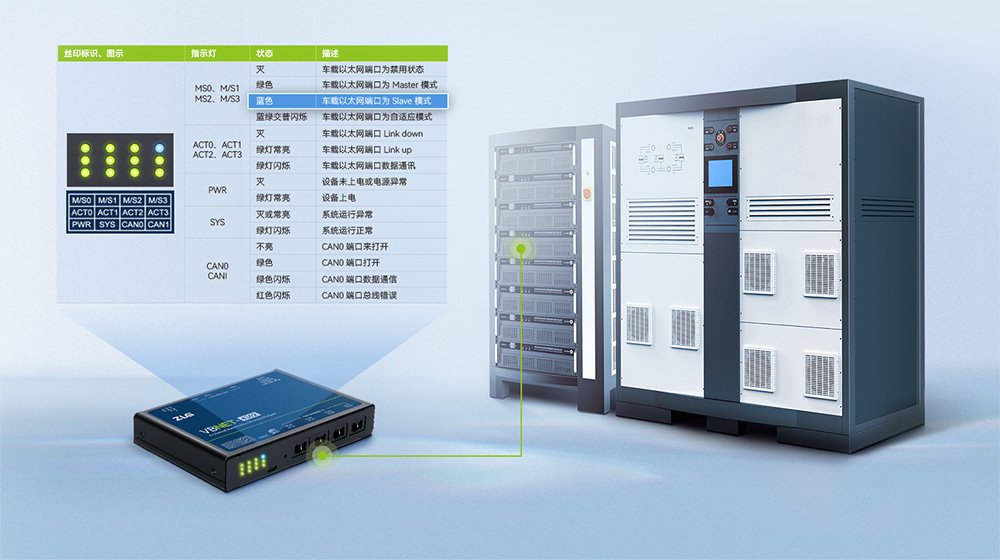

全状态LED显示，现场维保更轻松
VBNET系列产品支持LED状态指示，可实时显示车载以太网Link连接、通信速率、Master/Slave和USB等状态。
