ZL6201/ZL6205/ZL6105/
ZL6103/ZL6807/ZL6300
电源管理芯片

系列型号:ZL6201/ZL6205/ZL6105/
ZL6103/ZL6807/ZL6300

ZL6201/ZL6205/ZL6105/ZL6103/ZL6300系列芯片是广州致远微电子有限公司自行设计的LDO,采用先进的CMOS工艺技术,外部仅需要少量的元器件即可实现低压差线性稳压功能。
ZL6807是广州致远微电子有限公司设计的一款宽压输入700mA线性稳压器。
ZL6300是广州致远微电子有限公司自行设计的一款集欠压监测复位、手动复位和超时复位功能的看门狗芯片。

ZL6201

电源管理芯片

购买

ZL6205

电源管理芯片

购买

ZL6201/ZL6205/ZL6105/ZL6103低压差线性稳压器; ZL6807线性稳压器

ZL6201/ZL6205/ZL6105/ZL6103系列芯片是广州致远微电子有限公司自行设计的LDO, 采用先进的CMOS工艺技术,外部仅需要少量的元器件即可实现低压差线性稳压功能。
ZL6807是广州致远微电子有限公司设计的一款宽压输入700mA线性稳压器。

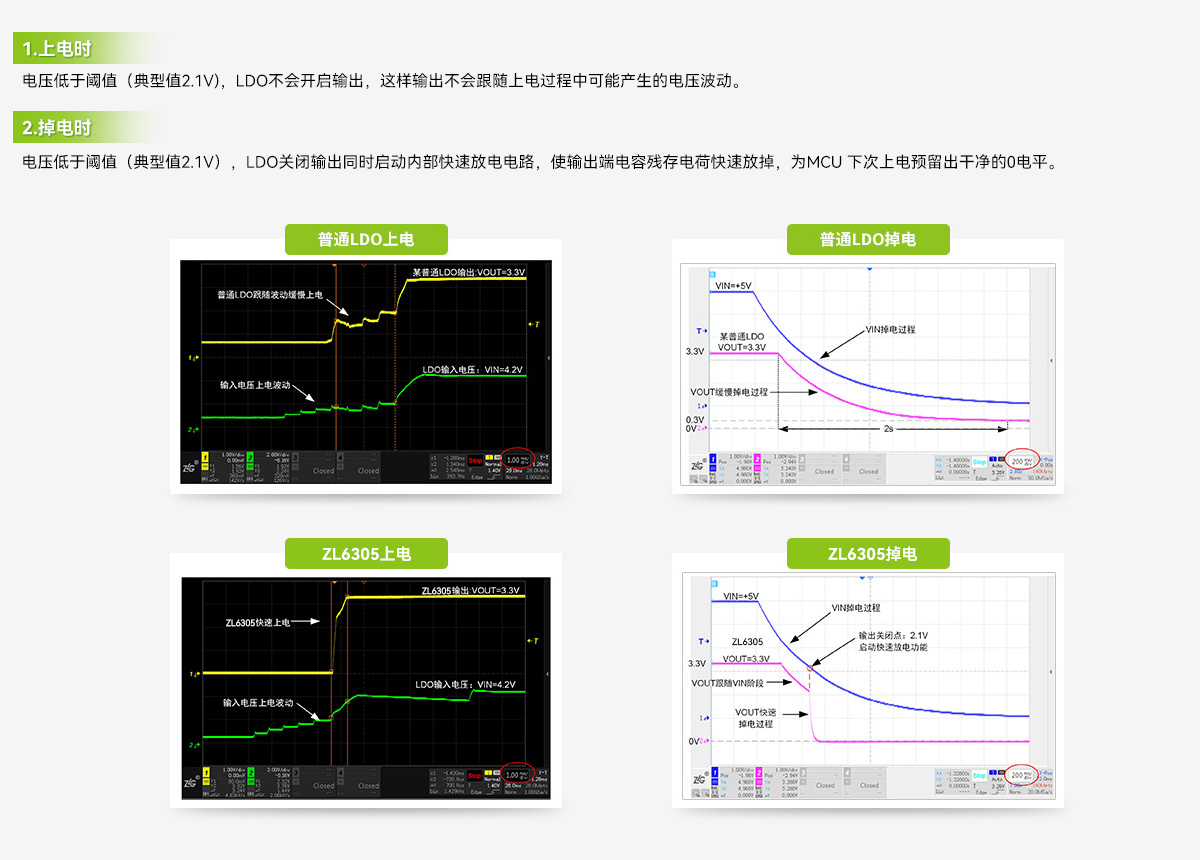

快速上下电,MCU好伴侣

ZL6105、ZL6205、ZL6807芯片拥有快速上电和掉电快速放电功能,能很好保护MCU正常工作。

上电时,电压低于阈值(典型值2.1V),LDO不会开启输出,这样输出不会跟随上电过程中可能产生的电压波动。
掉电时,电压低于阈值(典型值2.1V),LDO关闭输出同时启动内部快速放电电路,使输出端电容残存电荷快速放掉,为MCU 下次上电预留出干净的0电平。

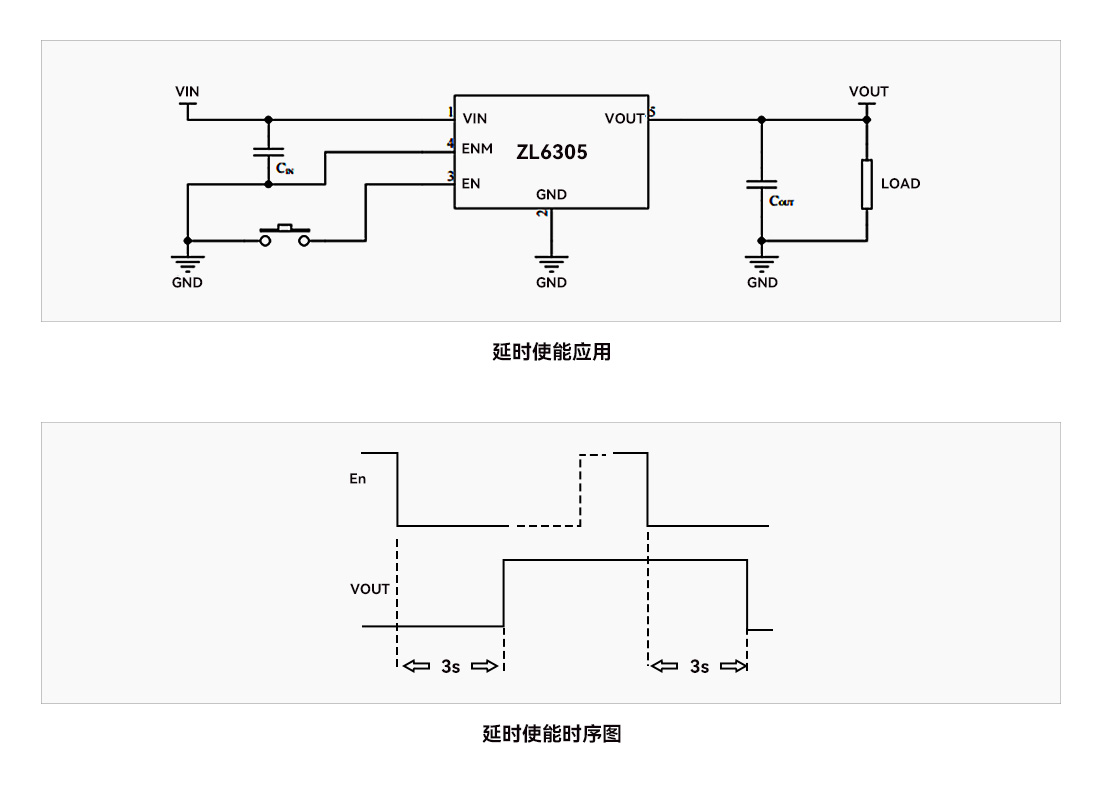

注:ZL6205可以通过分压电阻使能EN脚来改变上电电压点和关闭电压点。

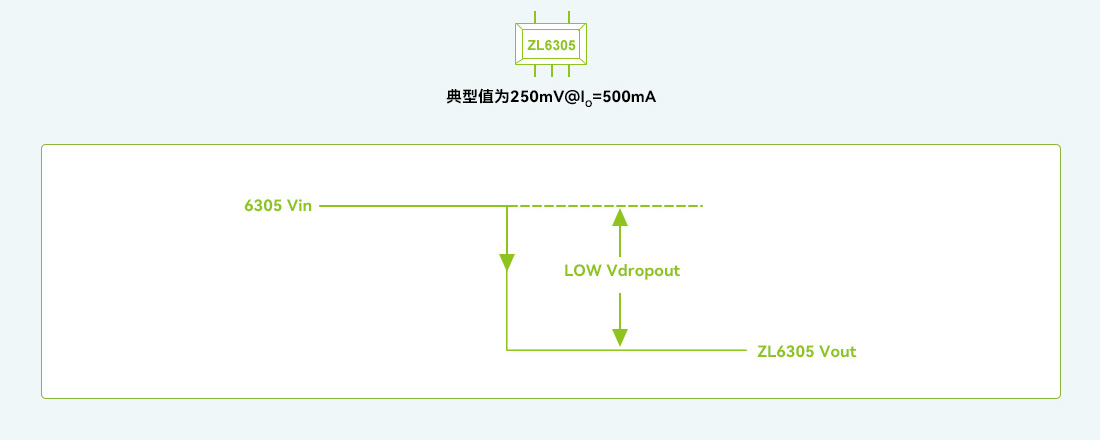

低压差

ZL6201/ZL6205/ZL6105系列芯片具有低压差特性,其中ZL6201典型值为3mV@IO=1mA,ZL6205典型值为240mV@IO=500mA, ZL6105典型值为250mV@IO=500mA。

低静态电流

ZL6201的静态电流典型值为1.6μA;ZL6205的静态电流典型值为50μA,ZL6105的静态电流典型值为50μA,ZL6807静态电流典型值65μA,非常适合于低功耗场合。

集成多种保护功能

ZL6201具有过流和短路保护功能,ZL6205/ZL6105/ZL6807具有过流、短路、过温和欠压保护功能。

良好的调整率和瞬态响应

ZL6205/ZL6105具有较强的带载能力(500mA),具有良好负载调整率(<1.5%)与线性调整率(0.4%),以及良好的瞬态响应,可在负载电流和电源电压变化时做出快速响应。
ZL6807具有较强的带载能力(700mA),具有良好负载调整率(<0.69%)与线性调整率(0.32%),以及良好的瞬态响应,可在负载电流和电源电压变化时做出快速响应。
