LoRa智能组网芯片
ZSL420 / ZSL421
LoRa智能组网芯片支持LoRa、FSK、GFSK等多种调制方式，结合频谱扩宽处理技术，解决了小数据量在复杂环境中的远距离通信问题。工作频段470MHz~510MHz，支持内嵌自组网透明传输协议，支持一键组网，提供ZLGLink协议和LoRaWAN协议，芯片内置32位Arm®Cortex®-M0+内核资源开放，主频48MHz，256K字节大容量Flash，32K字节大容量SRAM便于用户进行功能二次开发，是物联网无线通信领域绝佳的选择。

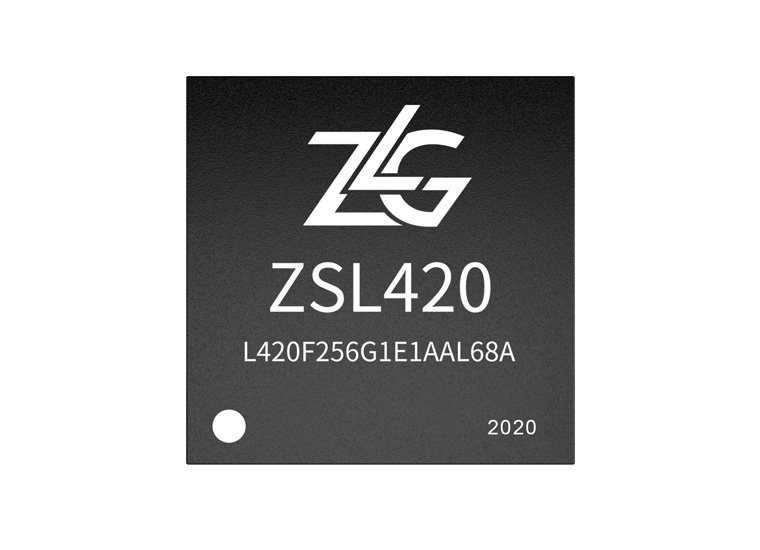

LoRa智能组网芯片
ZSL420 / ZSL421
LoRa智能组网芯片支持LoRa、FSK、GFSK等多种调制方式，结合频谱扩宽处理技术，解决了小数据量在复杂环境中的远距离通信问题。工作频段470MHz~510MHz，支持内嵌自组网透明传输协议，支持一键组网，提供ZLGLink协议和LoRaWAN协议，芯片内置32位Arm®Cortex®-M0+内核资源开放，主频48MHz，256K字节大容量Flash，32K字节大容量SRAM便于用户进行功能二次开发，是物联网无线通信领域绝佳的选择。
产品选型

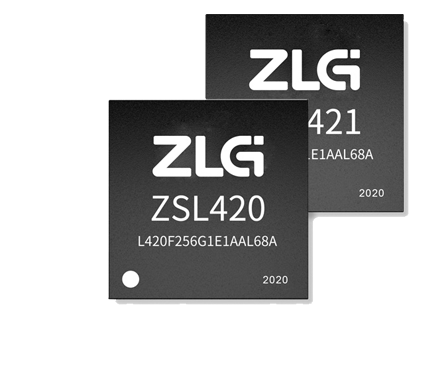

| 产品型号 | ZSL420 | ZSL421 |
|---|---|---|
| 内部集成时钟电路 | 是 | 否 |
| 频率范围 | 470MHz~510MHz | |
| 发射功率 | -9~21dBm@step1dB | |
| 接收灵敏度 | -125dBm@5.4kbps | -148dBm@24bps |
| 内核 | 32位Cortex®-M0+ | |
| I/O口 | 45个 | |
| 内置协议 | 自组网透传协议 | |
| 工作温度 | -40~+85℃ | |
| 尺寸（mm） | 11*11*1.1 | |
| 封装 | LGA68 | |
| 样品申请 | 申请 | |

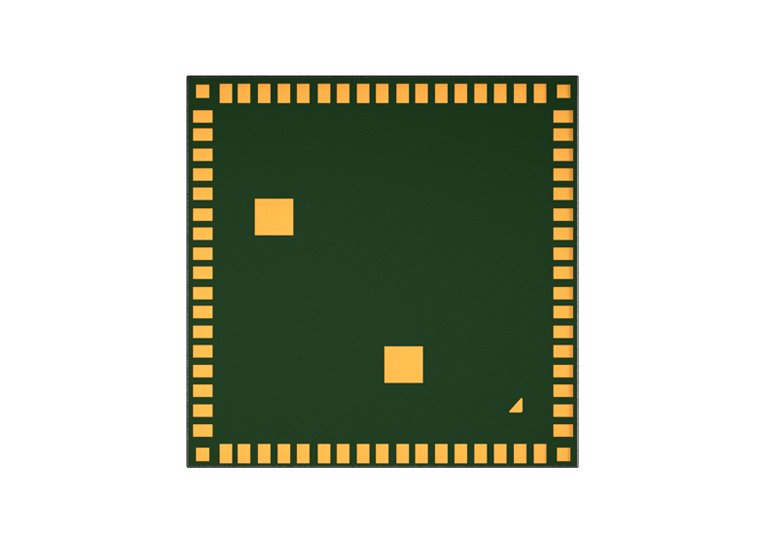

硬件高集成化

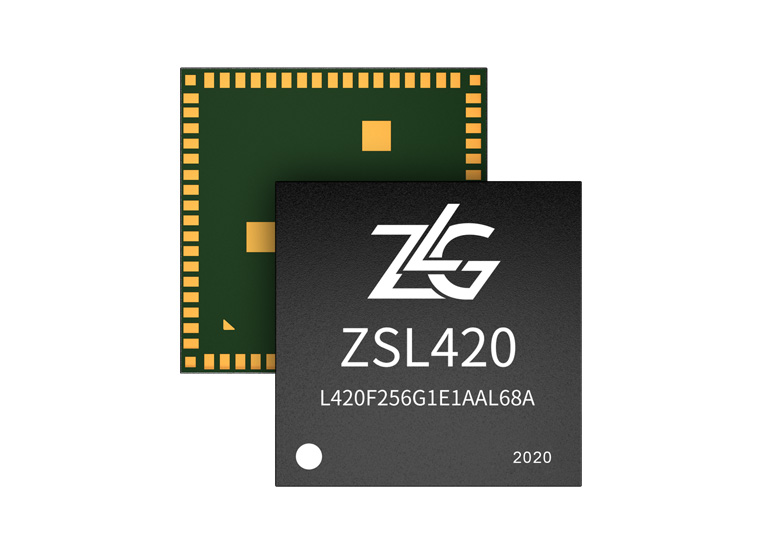

集成射频收发匹配、滤波电路，时钟电路（仅ZSL420）；集成低功耗的32位Cortex®-M0+微处理器，工作频率最高48MHz，256KB的Flash，32KB的SRAM， 45个通用I/O；支持LoRa、FSK等多种调制方式；LGA68封装，11mm*11mm*1mm，外形小巧使用便捷。

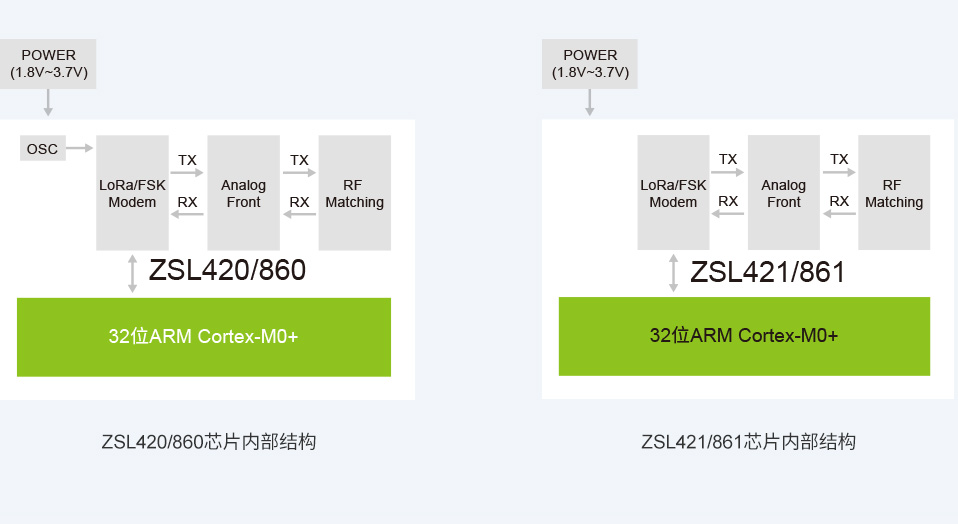

典型应用，外围电路极简设计

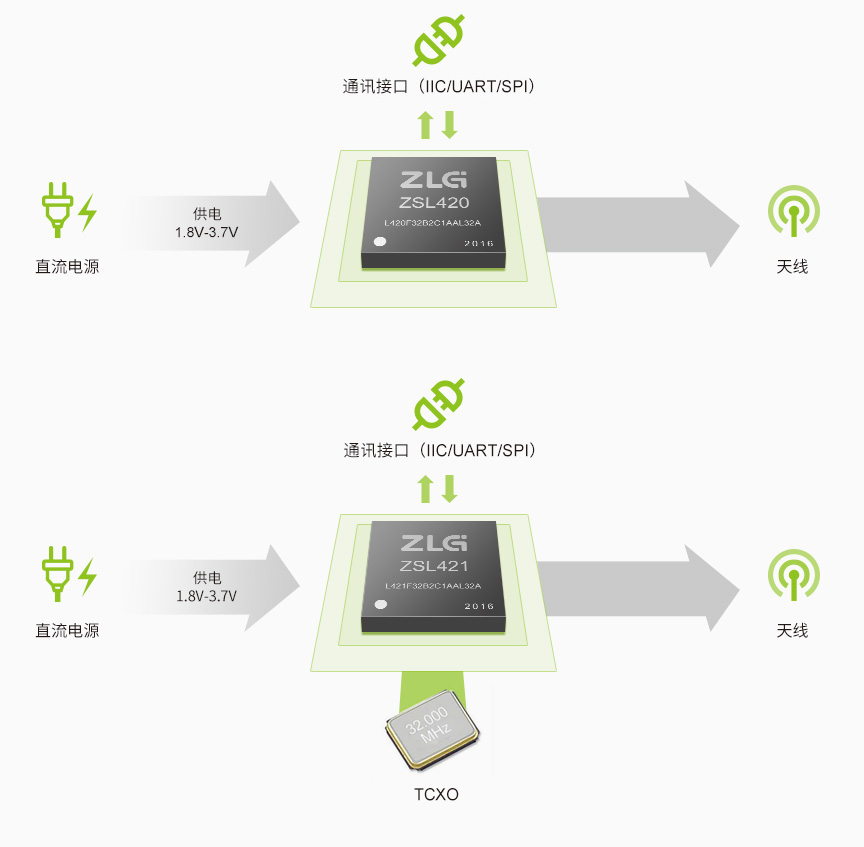

ZSL420只需外接电源和天线即可实现无线通信功能，ZSL421外接有源温补晶振可以适用于极低速率通信场合。
集成RF收发电路
工作频率范围：470MHz~510MHz。休眠电流2uA，接收电流5.5mA，最大功率发射电流110mA@21dBm。发射功率可调：-9dBm~+21dBm，步进1dBm。Lora调制模式接收灵敏度：-148dBm@24bps。
集成开放式的32位Cortex®-M0+内核
48MHz主频，拥有45个通用GPIO口；256K字节Flash存储器，32K字节RAM存储器；4个标准UART，2个低功耗UART，1个SPI接口，2个I2C接口；内置12位1Msps采样速率的ADC和12位12位500Ksps速率的DAC；内置TRNG真随机数发生器；内置AES-128/192/256硬件协处理器。
