人形机器人运动数据分析

全球“机器换人”进程加速,人形机器人有望成为AI下一个重要落地应用场景;EtherCAT-Analyzer具备分析人形机器人所有关节和电池与主站的通讯信息,快速掌握节点网络状态!

精准分析人形机器人运动数据

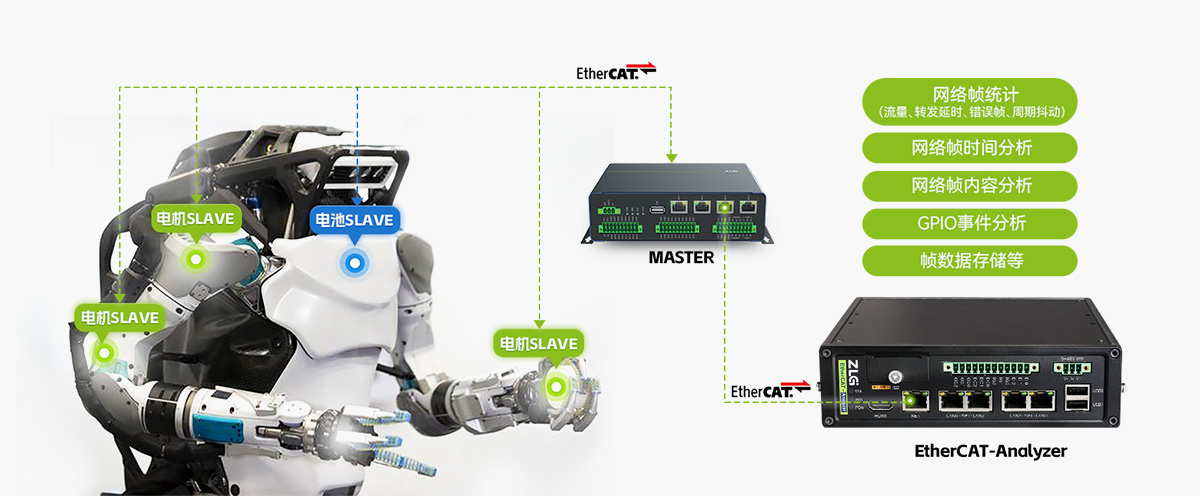

人形机器人关节作为EtherCAT从站,通过主站控制器完成通信控制。但是主从通讯过程中经常出现的通讯丢帧、延迟等多种问题,致远电子EtherCAT分析仪EtherCAT-Analyzer具有网络帧统计(流量、转发延时、错误帧、周期抖动)、网络帧时间分析、网络帧内容分析、GPIO事件分析以及帧数据存储等功能,可快速分析评估人形机器人网络状态,辅助解决问题。

产品链接

主要功能

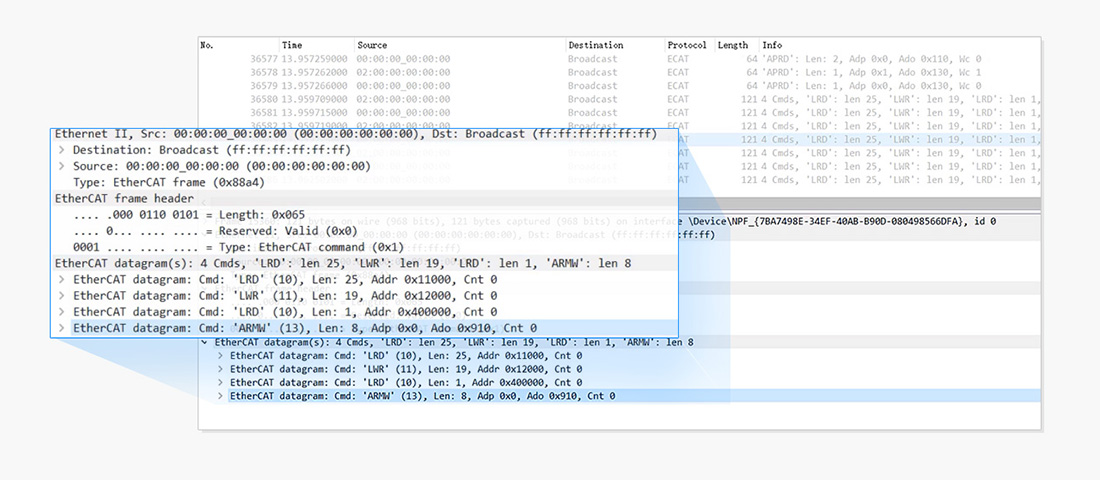

wireshark解析协议,定位主从通讯问题

上位机连接上EtherCAT分析仪,软件映射虚拟网卡,轻松查看主从初始化交互信息,获取从站配置参数,掌握各厂家协议差异,解决适配难题;还可通过实时拓扑,判断是否为“设备丢帧”、“设备不处理数据”、“设备断开连接”等问题。

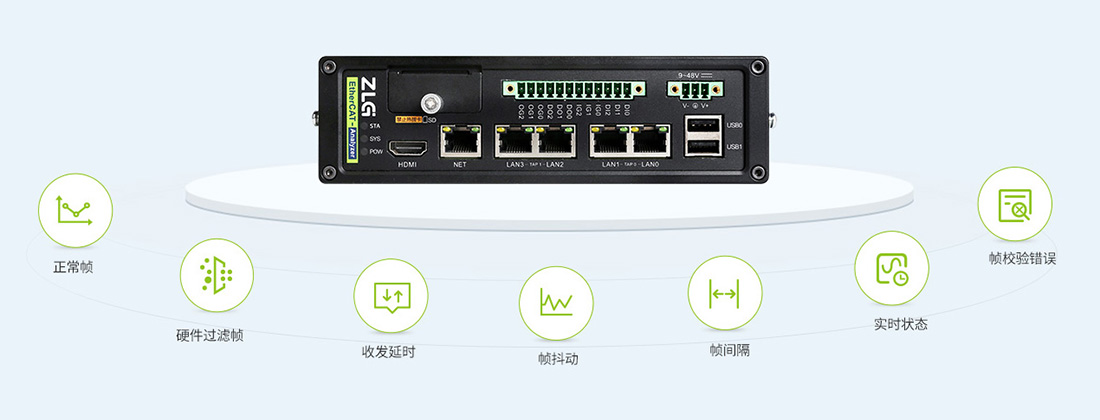

全面统计,便于诊断

上位机连接上EtherCAT分析仪,支持查看四个端口的正常帧、错误帧、帧间隔、帧抖动、转发延时、网络延时等统计信息。

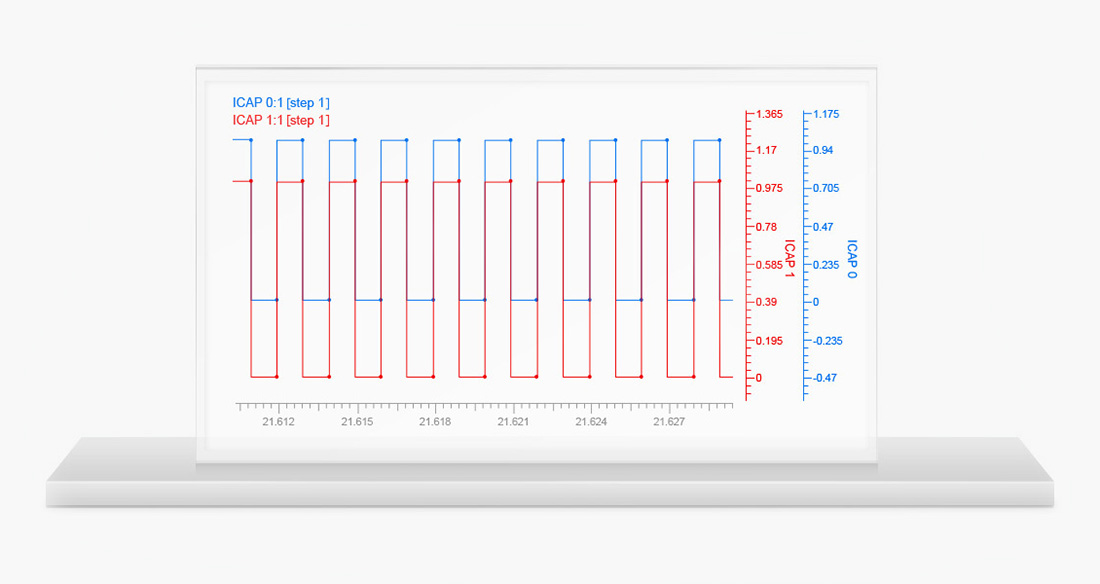

支持GPIO事件捕获,满足网络同步分析需求

设备支持GPIO事件监控、抓取从站DC中断信号,从而调整合适的偏移时间。

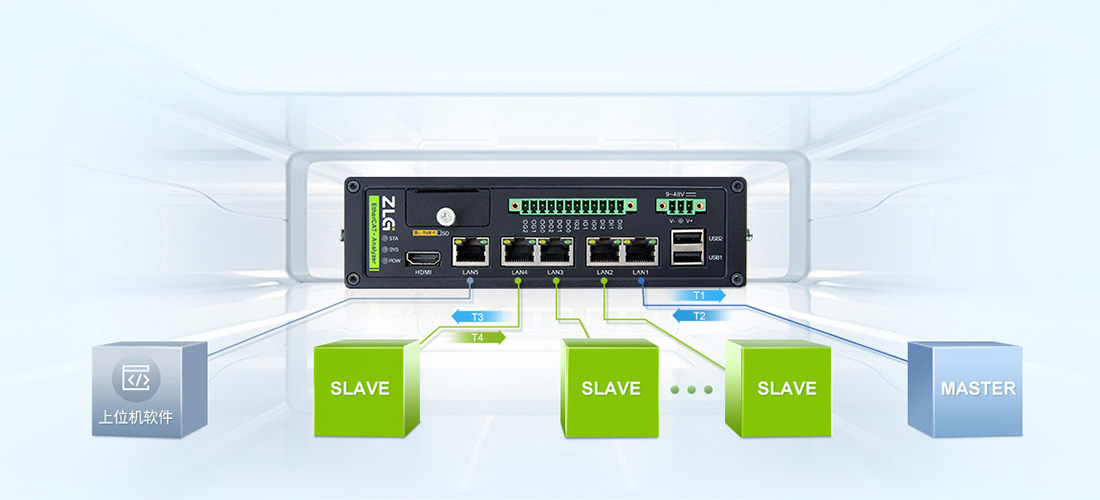

<1ns的转发延迟,精准评估主站周期

EtherCAT分析仪支持四个端口的帧转发时间分析,在多节点的EtherCAT网络中,不影响实际通信,精准分析主站实际PDO周期与抖动。

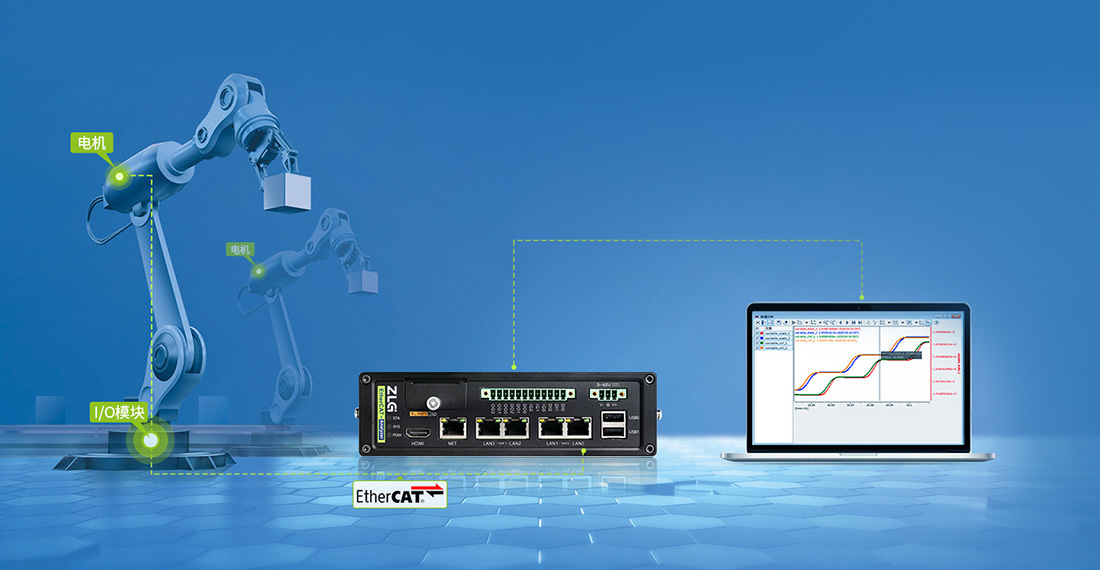

直观的数值曲线,轻松判断从站执行效率

EtherCAT分析仪支持帧内数值曲线分析,支持按帧偏移和任意扩展协议解析数值,人形机器人各关节电机和算法的跟随曲线分析,找到机械或算法性能瓶颈。

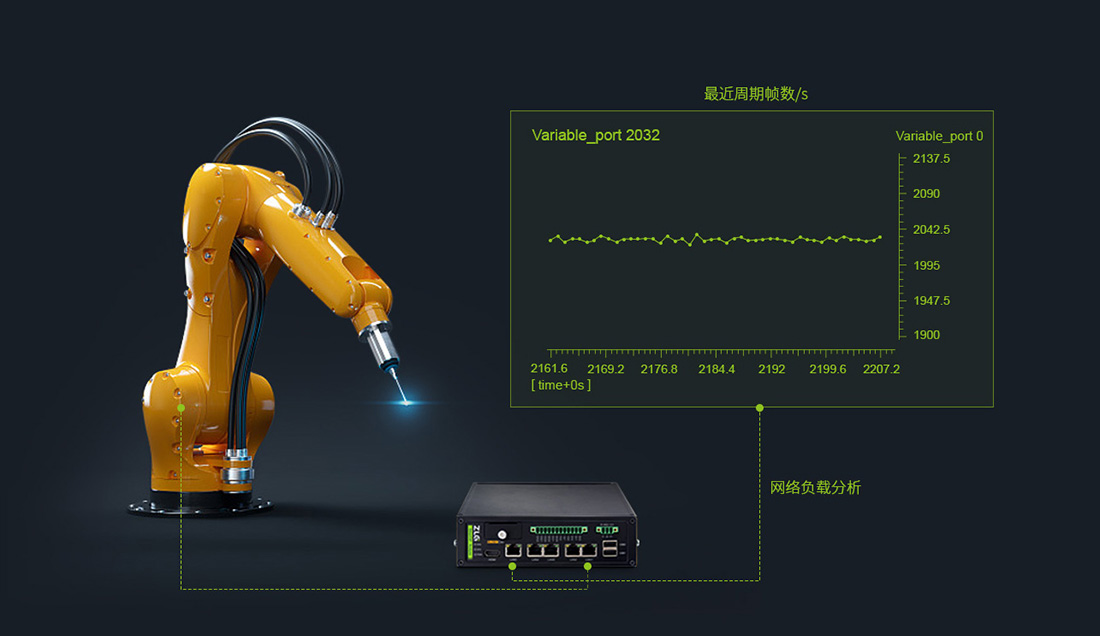

网络负载监测,实时掌握节点帧流量

EtherCAT分析仪支持对指定数据源进行网络负载分析,同时支持设置过滤,可针对某个PDO进行帧流量分析。

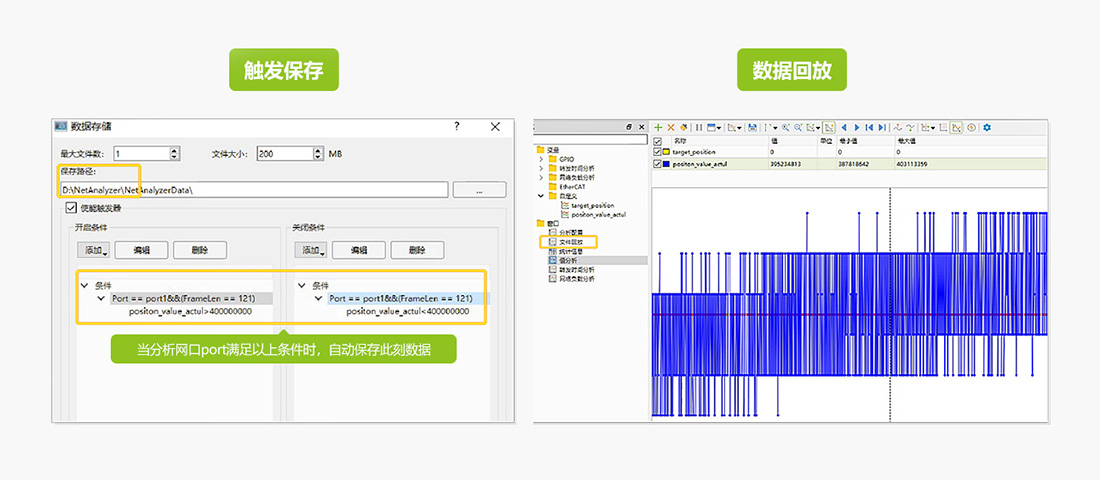

触发保存,数据回放

上位机配置触发条件,达到相应条件时候,上位机自动保存相关数据至相关路径;过后支持将保存的数据通过上位机重新回放分析。

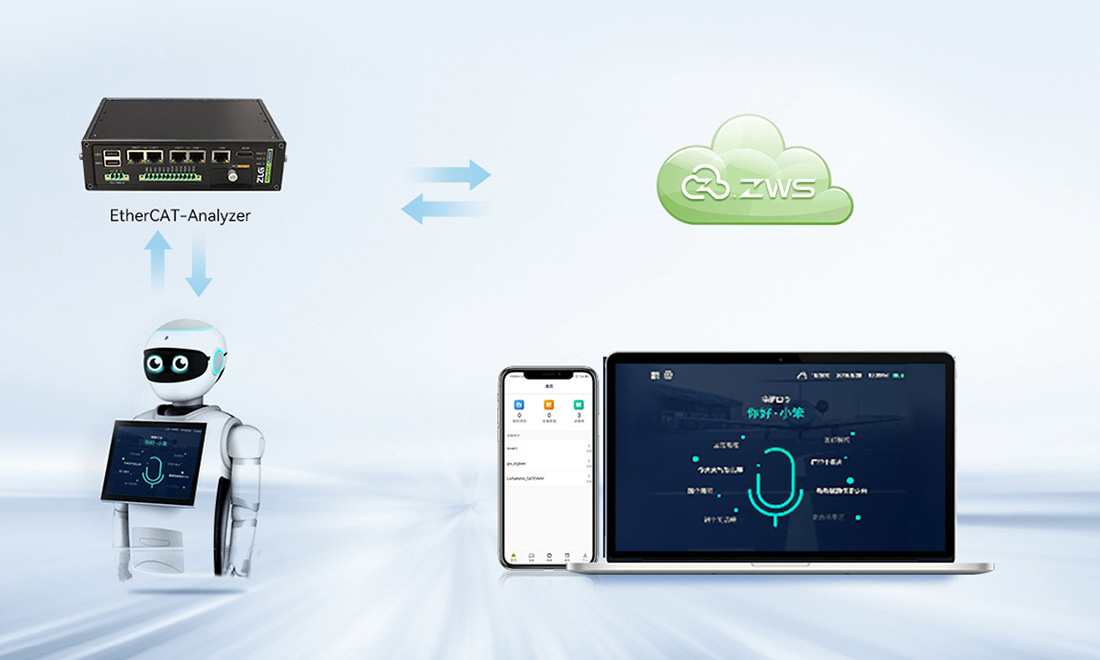

搭配ZWS物联网云平台,快速实现系统智能化升级

基于致远电子自主研发的ZWS物联网云平台,可以帮您的系统实现智能化升级,支持远程固件升级、日志文件快速召回、业务数据监控、组态可视化呈现、海量数据分析等功能。
