嵌入式SPI或UART转CAN模块

CSM系列嵌入式 SPI/UART 转 CAN 模块可以帮助用户快速实现具有 CAN-bus 通讯接口的仪器、仪表设备的项目设计。

CSM系列集成了32bit 微处理器、CAN 控制器、CAN收发器、电源电路、隔离电路、总线保护于一身,所有元器件布置在一个微型的封装模块之内。模块尺寸仅 31.80×20.30×6.50mm,相当于一个 DIP-24 集成电路。麻雀虽小,五脏俱全,不需要连接任何外围元件,CSM系列即可以使设备通过 SPI或UART 端口连接到 CAN-bus 网络中。

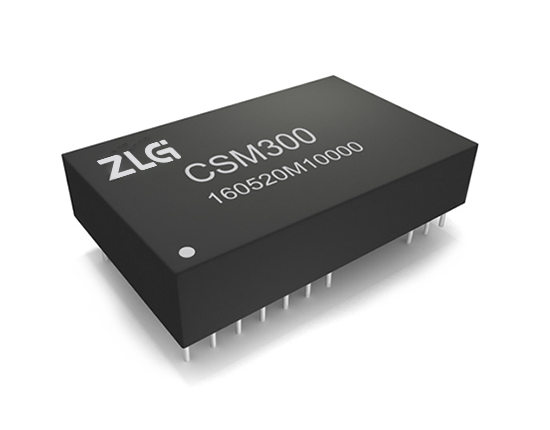

CSM300

SPI/UART转CAN

购买
产品系列号产品资料支持的协议供电电压(DC)SPI波特率UART波特率隔离电压(VDC)备注样品申请

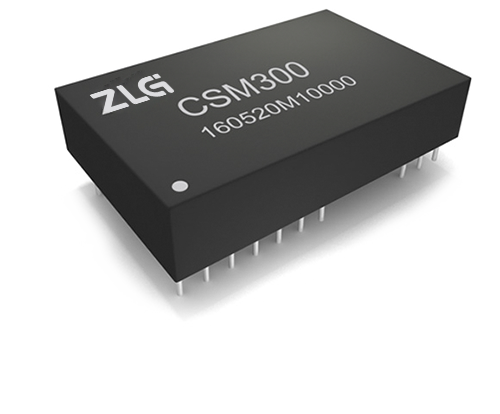

CSM300资料下载透明、透明带标识、自定义5V1.5Mbps0.3K~921.6Kbps2500SPI或UART转CAN样品申请

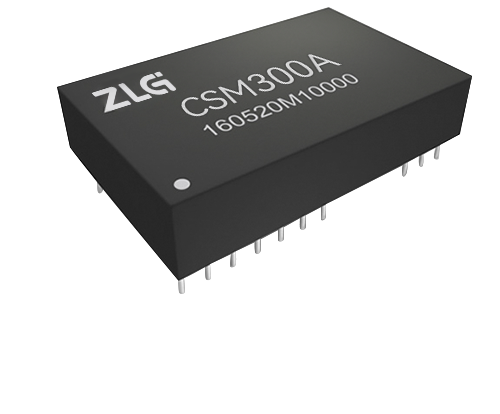

CSM300A资料下载透明、透明带标识、自定义3.3V1.5Mbps0.3K~921.6Kbps2500SPI或UART转CAN样品申请

评估套件

产品型号供电电压支持系列接口类型工作温度范围样品申请
CSM-Eval-019~12VDCCSM300/CSM100RS-232/SPI/CAN0~60℃样品申请

CSM系列协议转换模块,让接口扩展更简单

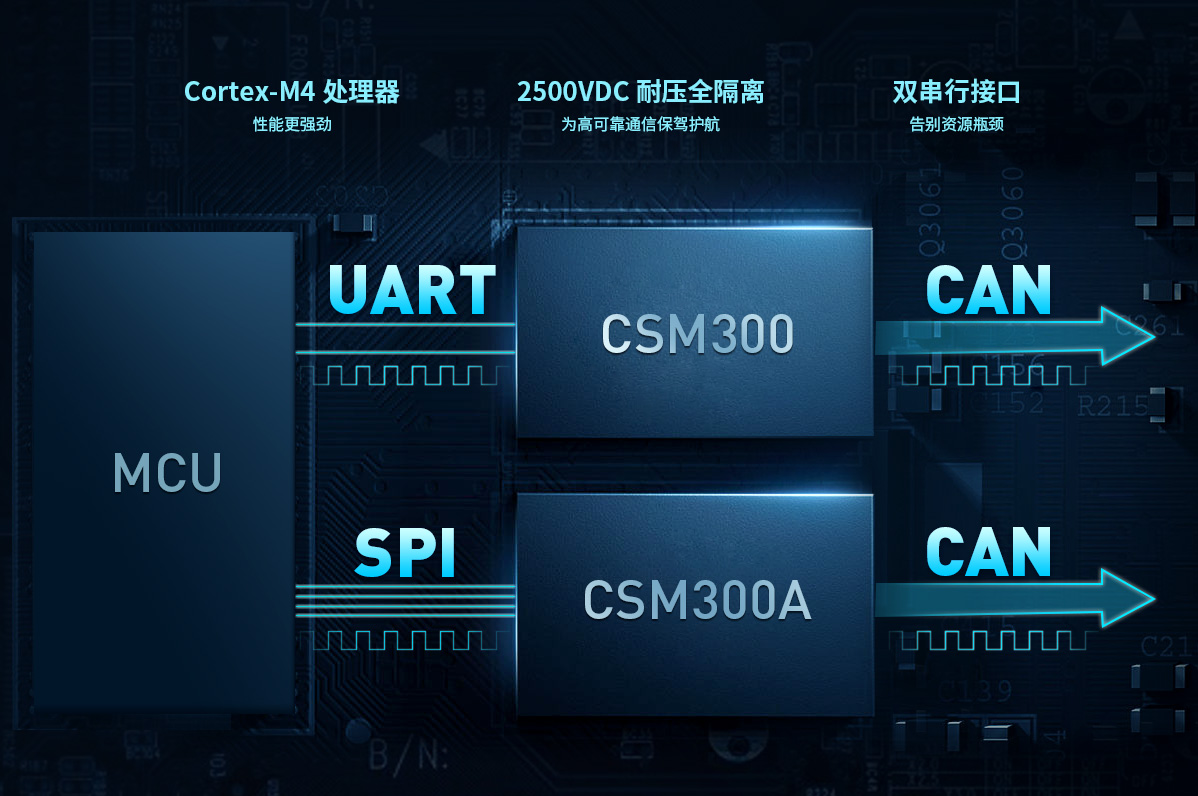

CSM系列产品支持SPI或UART扩展出CAN接口。SPI、UART双接口二选一,更灵活;支持多种转换协议,更方便;信号电源全隔离,更可靠。

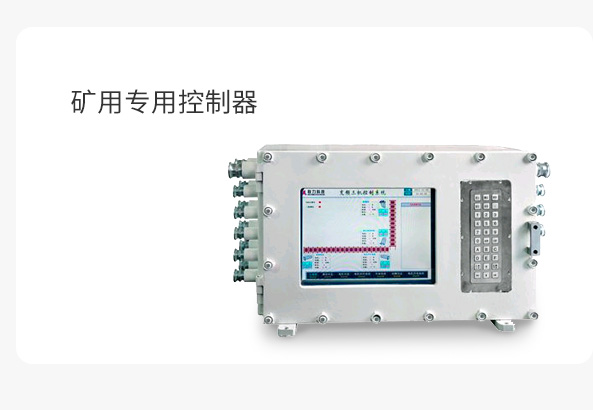

应用案例
