ZTP800示教器:机器人的示教专家
为满足机器人工艺应用而生

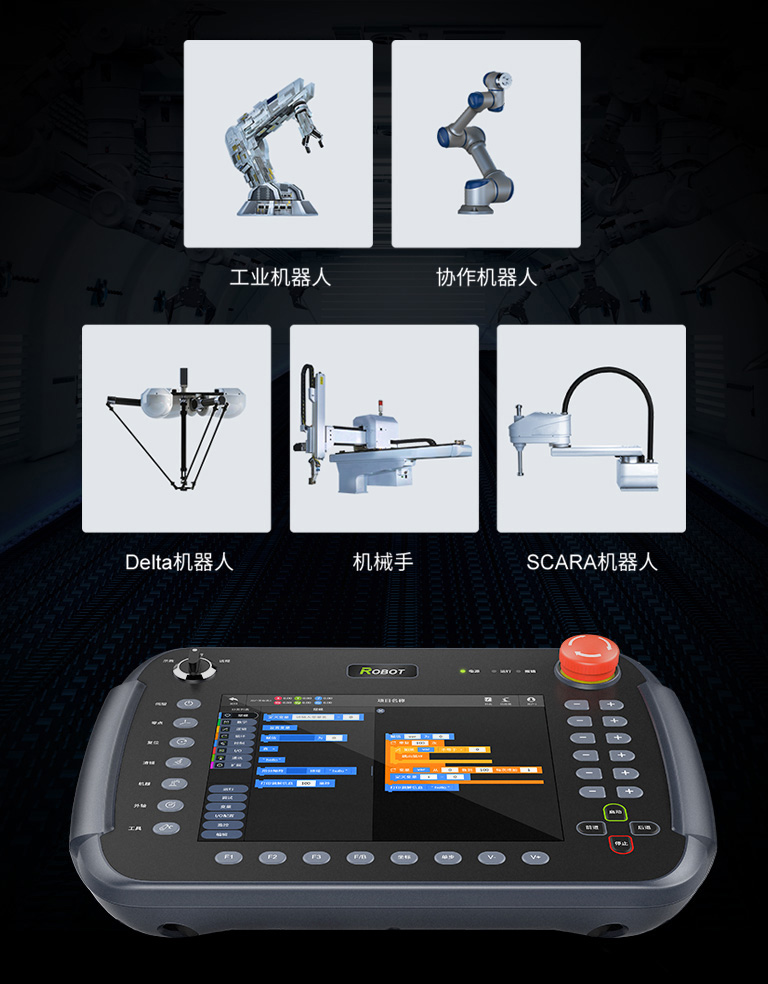

ZTP800系列示教器(移动HMI)为机器人人机交互而生,满足机器人在注塑行业、冲压行业、车床行业、搬运码垛、喷涂、玻璃机、压铸机、包装设备、3C设备、锂电池设备、纺织、流水线工作站、非标自动化装备等不同工艺应用场景下的人机交互需求。
ZTP800示教器:机器人的示教专家
为满足机器人工艺应用而生
ZTP800系列示教器(移动HMI)为机器人人机交互而生,满足机器人在注塑行业、冲压行业、车床行业、搬运码垛、喷涂、玻璃机、压铸机、包装设备、3C设备、锂电池设备、纺织、流水线工作站、非标自动化装备等不同工艺应用场景下的人机交互需求。
产品参数表
型号 | 参数 | ZTP800 | ZTP800-W |
---|---|---|---|
处理器 | 内核 | ARM Cortex®-A7 | ARM Cortex®-A7 |
主频 | 792MHz | 792MHz | |
DDR | 512MB | 512MB | |
NAND Flash | 512MB | 512MB | |
操作系统 | Linux | Linux | |
GUI | AWTK | AWTK | |
外设接口 | 急停开关 | 支持 | 支持 |
选择开关 | 支持 | 支持 | |
安全开关 | 三段安全示能开关 | 无 | |
RS232 | 1路通讯串口,1路调试串口 | 无 | |
RS485 | 1路隔离RS485(预留没有焊接) | 无 | |
RS422 | 1路隔离RS422(预留没有焊接) | 无 | |
CAN | 1路隔离CAN(预留没有焊接) | 无 | |
以太网 | 1路10/100Mbps自适应 | 预留 | |
Wi-Fi | 无 | 支持2.4GHz/5GHz双频段 | |
TF Card | 1路TF卡,最大支持64GB | 1路TF卡,最大支持64GB | |
USB接口 | 1路USB2.0 Host,可接U盘或者鼠标。预留1路USB OTG TypeC接口 | 1路USB2.0 Host,可接U盘或者鼠标。预留1路USB OTG TypeC接口 | |
独立硬件看门狗 | 支持 | 支持 | |
RTC | 外部RTC | 外部RTC | |
加密 | 多种程序加密手段,保护客户知识产权 | 多种程序加密手段,保护客户知识产权 | |
LED指示灯 | Power | 绿色,电源工作正常时常亮 | 绿色,电源工作正常时常亮 |
Run | 绿色,系统正常运行时闪烁 | 绿色,系统正常运行时闪烁 | |
Error | 红色,系统/应用等出现错误时常亮 | 红色,系统/应用等出现错误时常亮 | |
显示 | 面板尺寸 | 8 英寸 | 8 英寸 |
分辨率 | 800 x 600 | 800 x 600 | |
长宽比 | 4:03 | 4:03 | |
对比度 | 800:01:00 | 800:01:00 | |
光强度(亮度) : | 300 cd/m2 | 300 cd/m2 | |
背光时间 | 可调 | 可调 | |
色深 | 8-bit | 8-bit | |
像素间距 (RGB) | 0.05275 (W) x 0.15825 (H) mm | 0.05275 (W) x 0.15825 (H) mm | |
有效显示区域 | 162.05 (W) x 121.54 (H) mm | 162.05 (W) x 121.54 (H) mm | |
响应时间 | 35 ms | 35 ms | |
视角 | 85°/85°/85°/85°(L/R/U/D) | 85°/85°/85°/85°(L/R/U/D) | |
光源寿命 | 3万小时 | 3万小时 | |
电阻触摸功能 | 触摸类型 | 电阻式触摸面板 (RTP) | 阻式触摸面板 (RTP) |
触摸方式 | 单点触摸,支持连续滑动触摸 | 单点触摸,支持连续滑动触摸 | |
供电 | 电源 | 24V | 5800mAh 18650电池 |
简化操作,强大与安全尽在手中
ZTP800系列示教器(移动HMI)将精智面板功能整合进移动控制单元中,同时深入分析真实应用场景,致力于帮助用户用简单高效的方式完成复杂操作任务,让用户享有更大的灵活性与便利性。

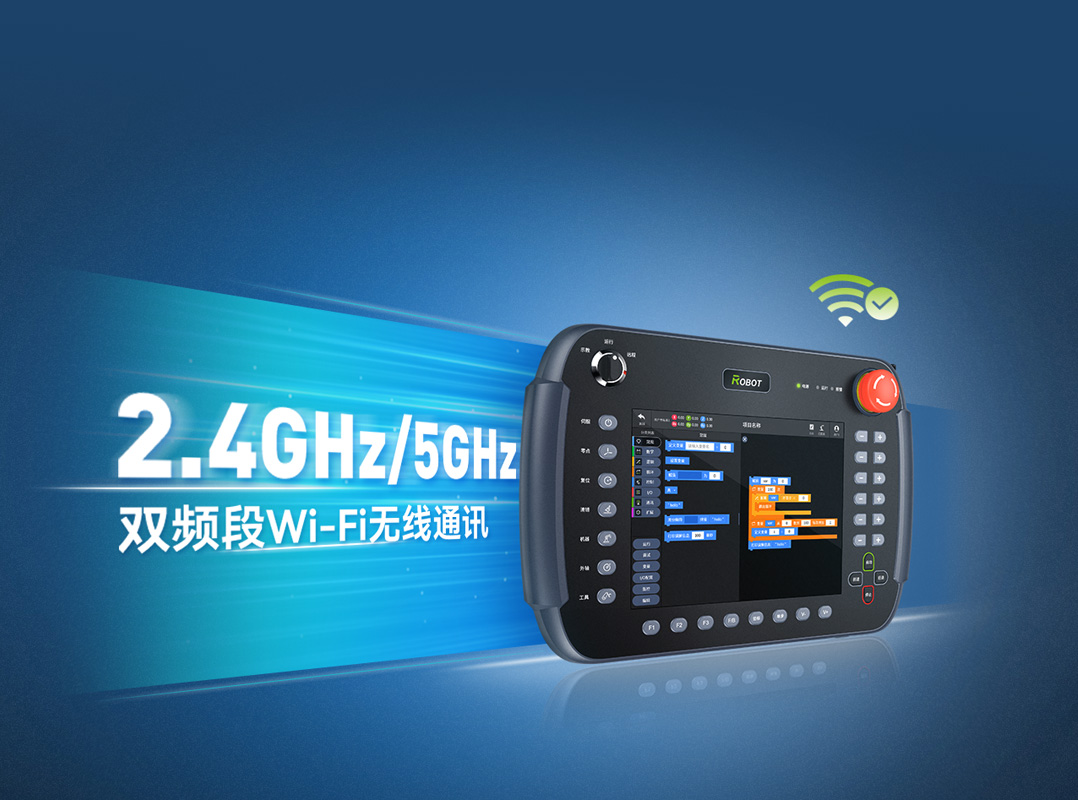

轻松实现数据无线传输,摆脱有线连接的束缚
ZTP800-W 拥有高性能2.4GHz/5GHz双频段Wi-Fi无线通讯功能,可以轻松和控制器实现数据无线传输,摆脱有线连接的束缚,有效解决控制线与地面长期的相互摩擦造成的控制线磨损、短路、多条控制线交织缠绕等问题。

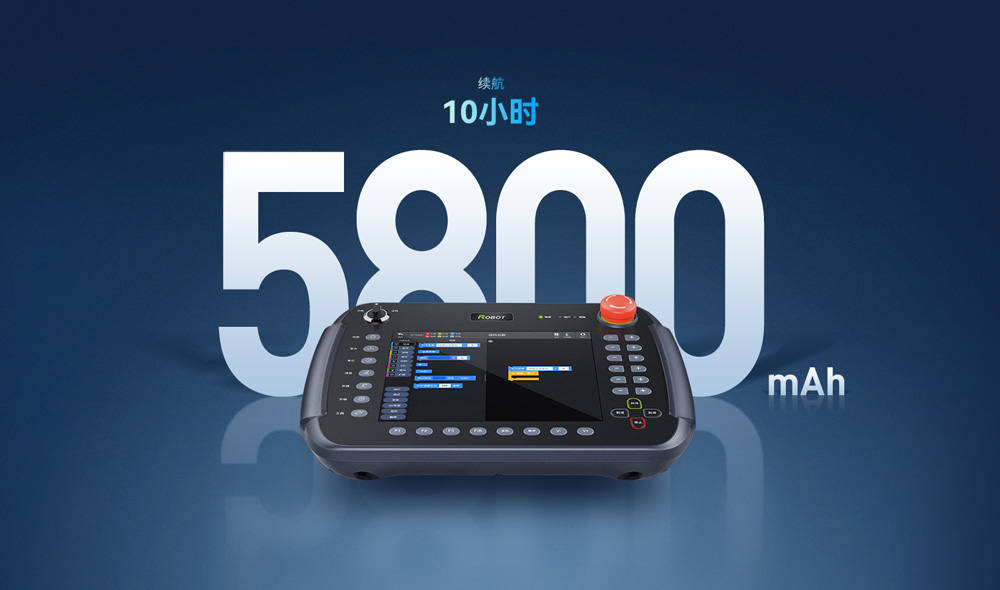

电力小钢炮,无惧电量焦虑
ZTP800-W无线示教器拥有5800mAh大容量电池,续航可达10小时,强效续航续航满足全天候作业需求。
开源GUI引擎,赋能非凡视觉体验
AWTK是ZLG倾心打造的一套基于C语言开发的GUI框架,具有跨平台一次编程,终身使用的特点。作为嵌入式GUI引擎,AWTK兼具emWin的小巧高效、TouchGFX的酷炫、Qt的多平台等其他GUI框架的优点,为ZTP800赋能,助力ZTP800呈现非凡的视觉体验。

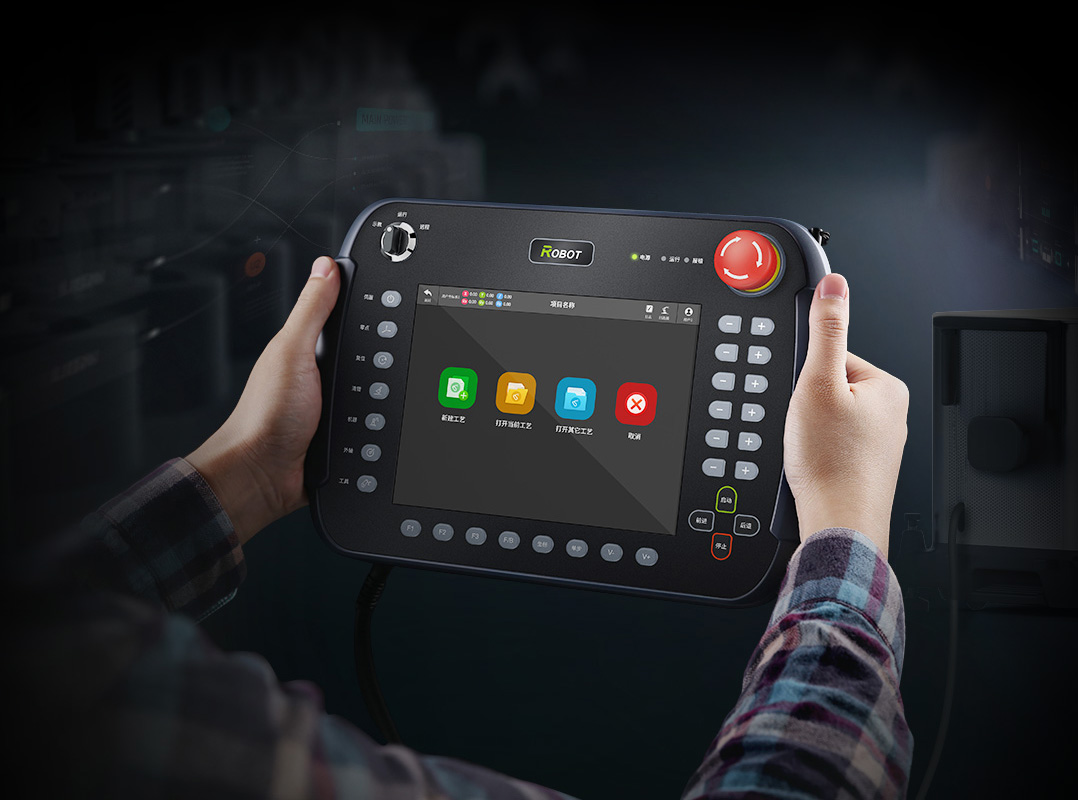

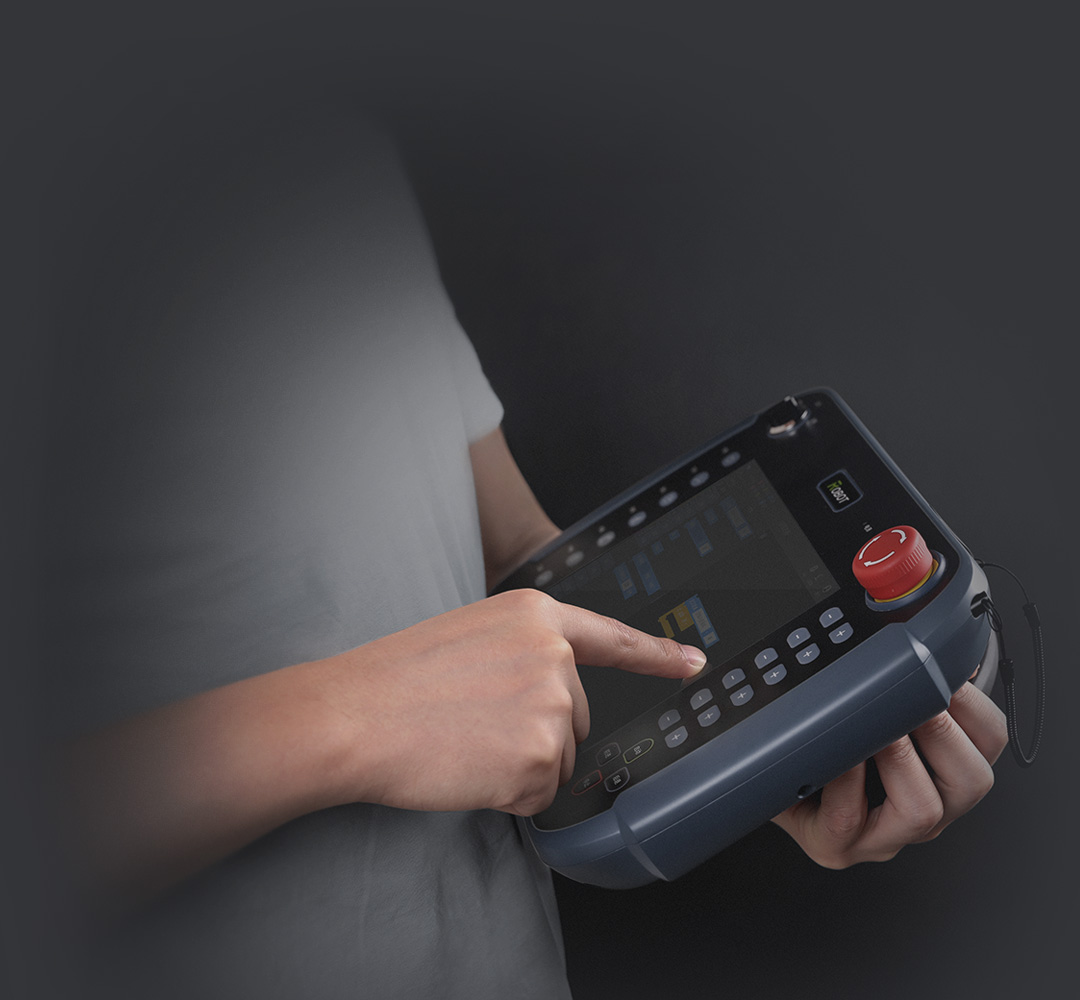

专业设计,只为呈现最好的示教操作体验
ZTP800采用专业的人体工程学设计,结构美观,整体布局和设计充分考虑了人性化。支持双手持握、左手/右手单手托举等方式操作,在耗时项目中,可有效降低操作人员的工作疲劳。

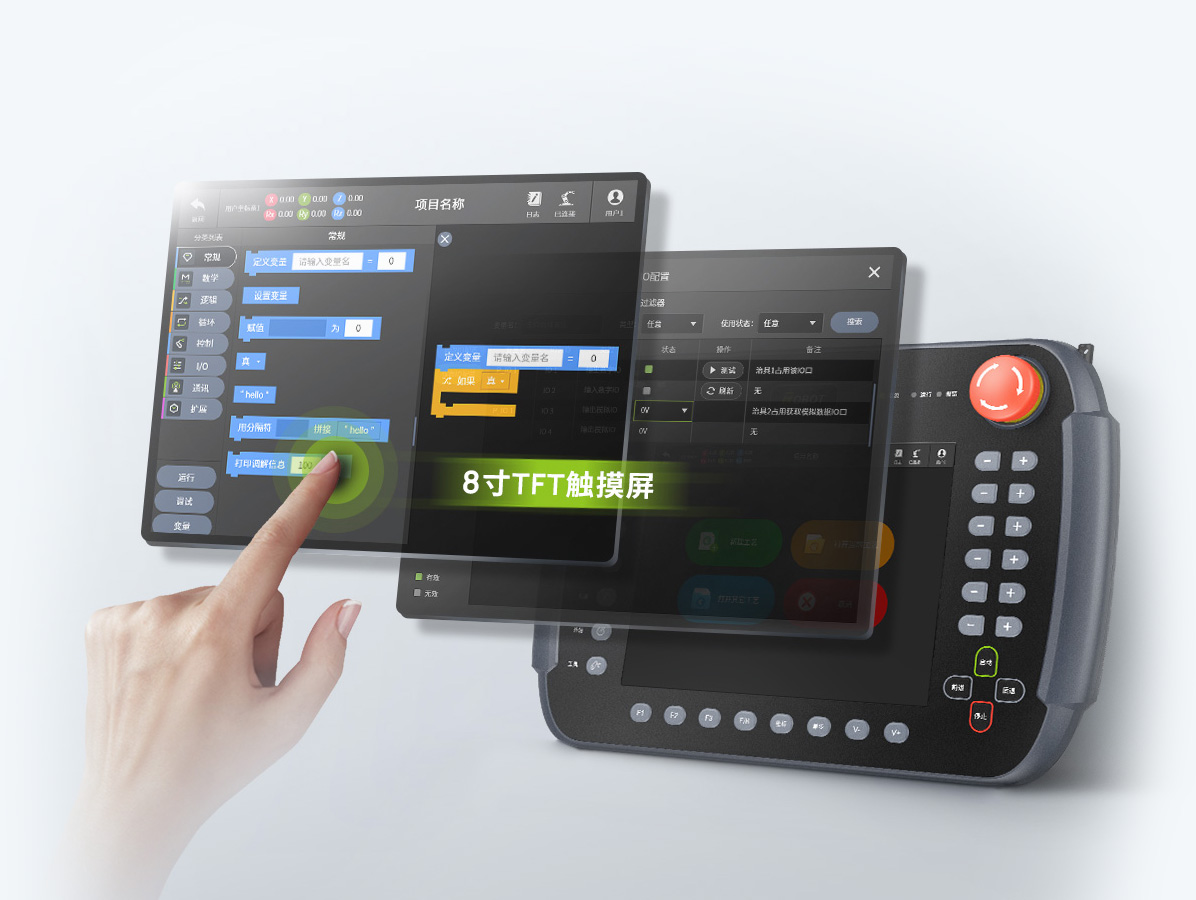

大屏触控,洞察秋毫 ,尽显本色
8寸TFT大屏幕, 可实现丰富、清晰的人机交互窗口,提升产品档次,并方便实现机器人的手动操作、示教编程、运行等人机对话功能。

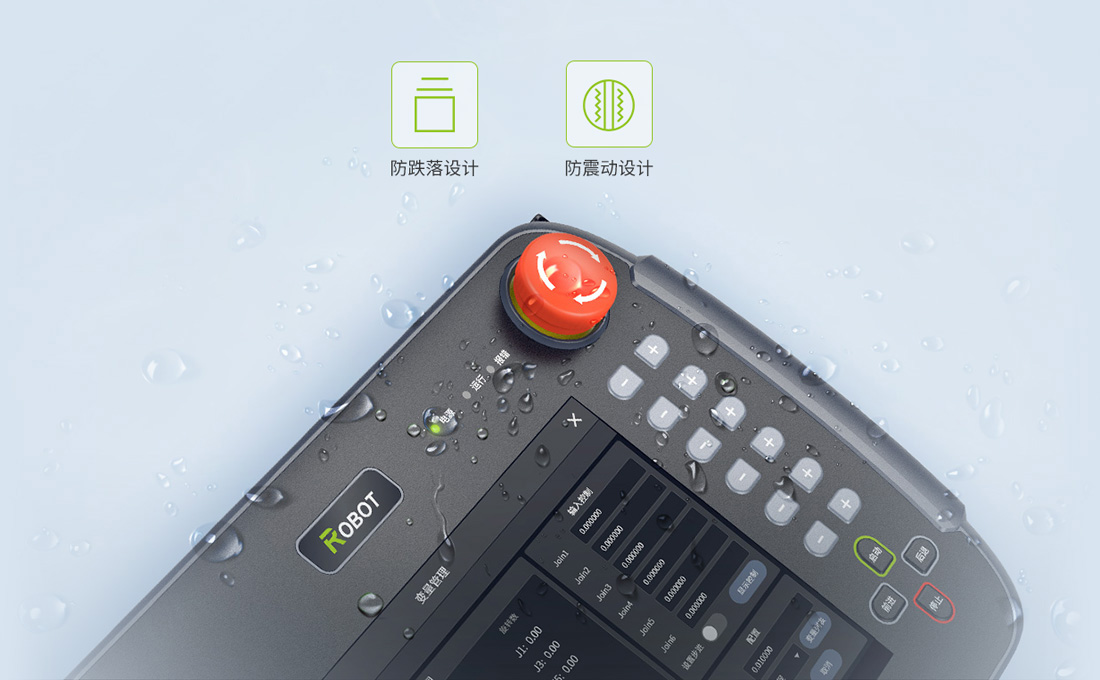

坚固轻巧,专为工业环境使用设计
整机工业级设计,高可靠性,防尘防水,防震动设计,防跌落,跌落高度1米无损伤。
一切的努力,均为数据保驾护航

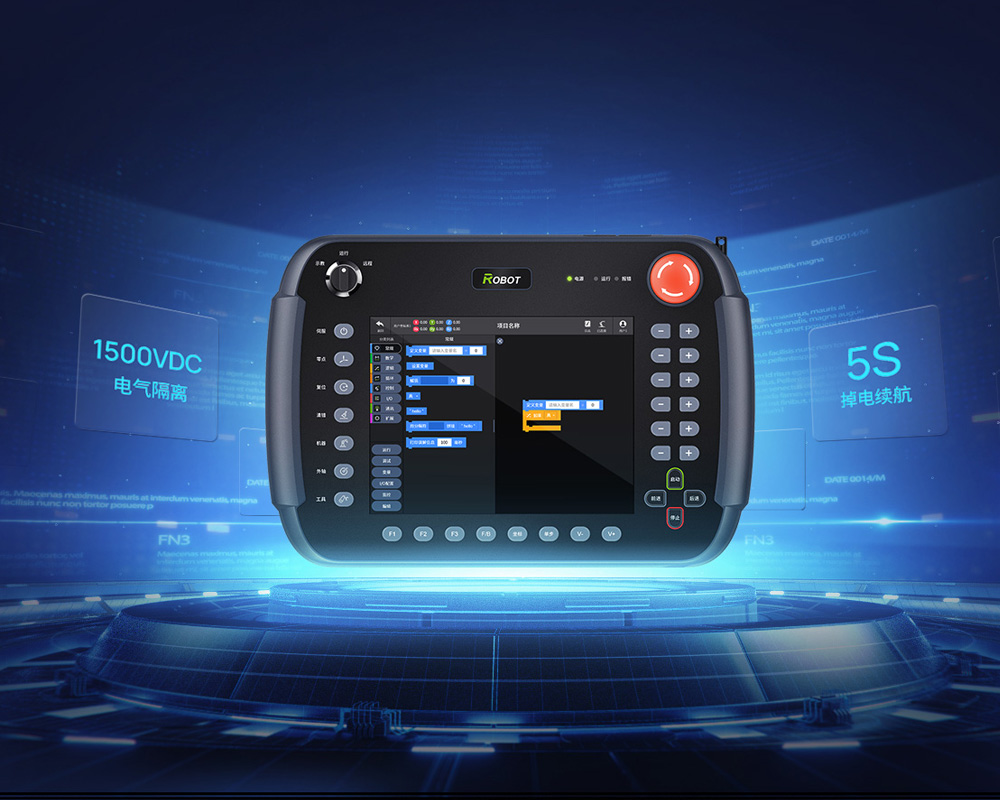

ZTP800电源采用1500VDC电气隔离电源,支持掉电检测,大容量超级电容5S掉电续航,防止意外断电引起数据意外丢失,为数据保驾护航。
