您是否也被这些问题困扰?

  • 电路设计不合理?

    1. 缺乏以太网电路设计积累?
    2. 经常时断时连?
  • 网络链接不稳定?

    1. Ping不通?
    2. Ping延迟过高?
    3. 收发器无法启动?
  • EMC测试不过?

    1. 问题排查很困难?
    2. PCB走线不合理?
    3. 选型不合理?
    4. 人为失误?

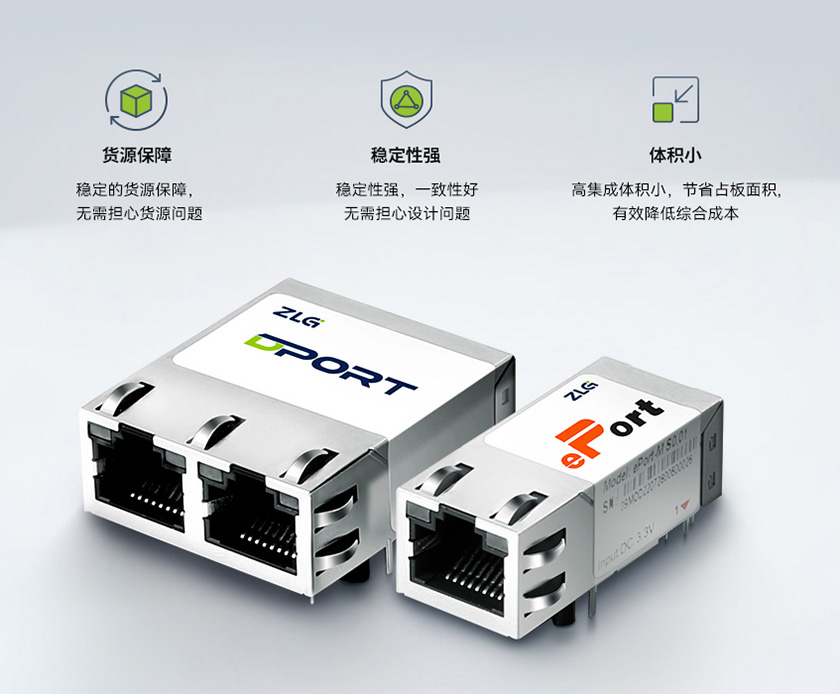

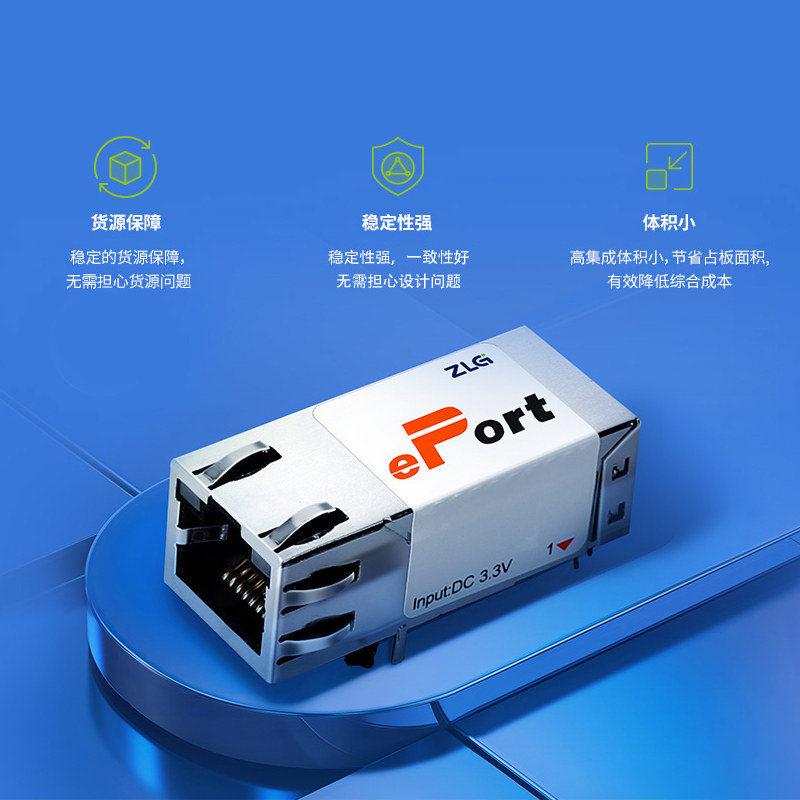

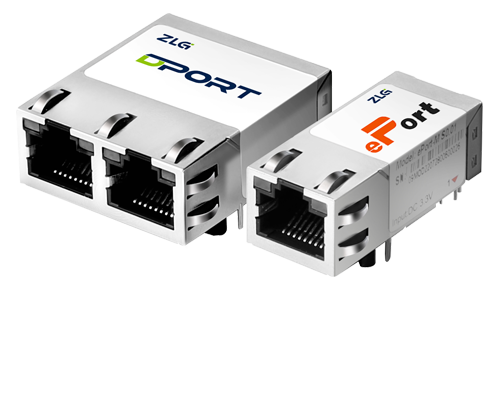

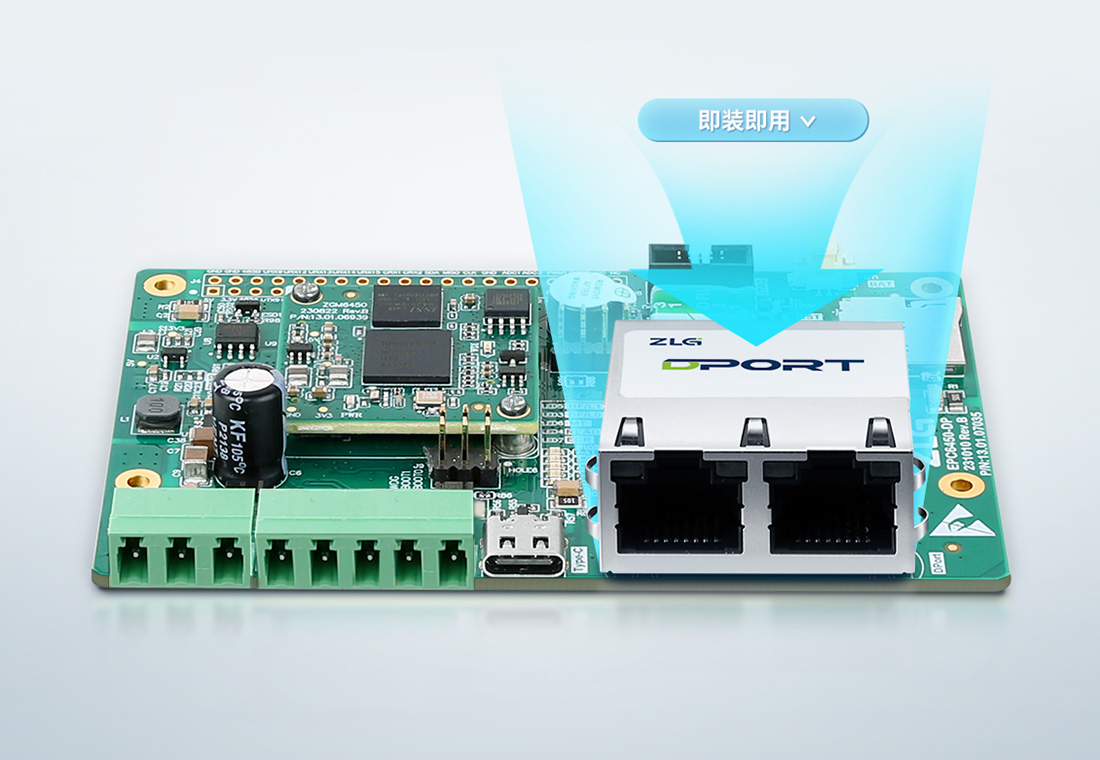

集成式RJ45插座

为解决以太网PHY芯片开发痛点而生

简化硬件设计,缩短开发时间

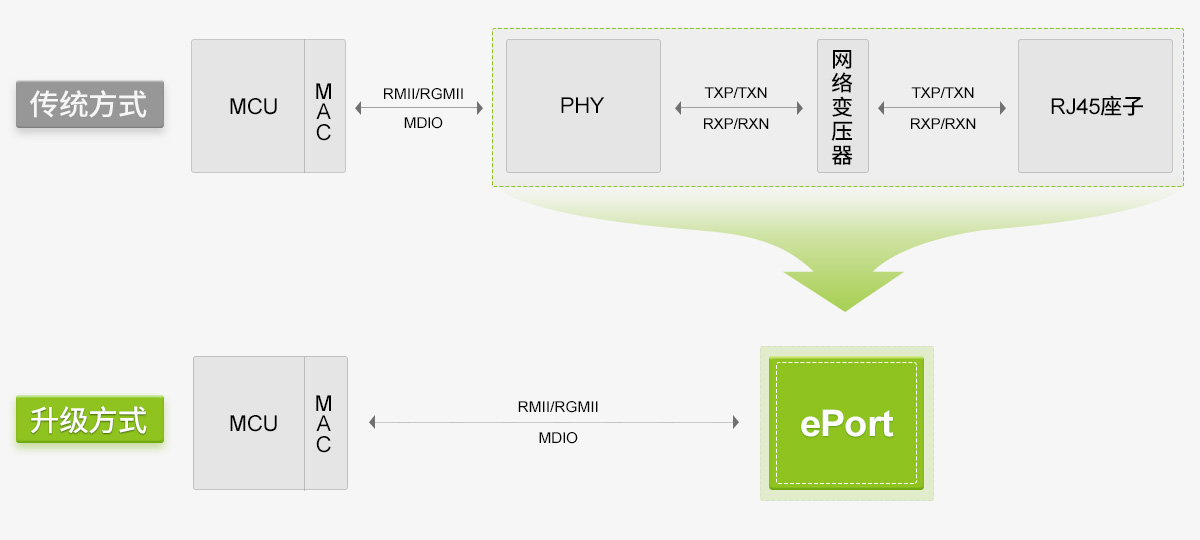

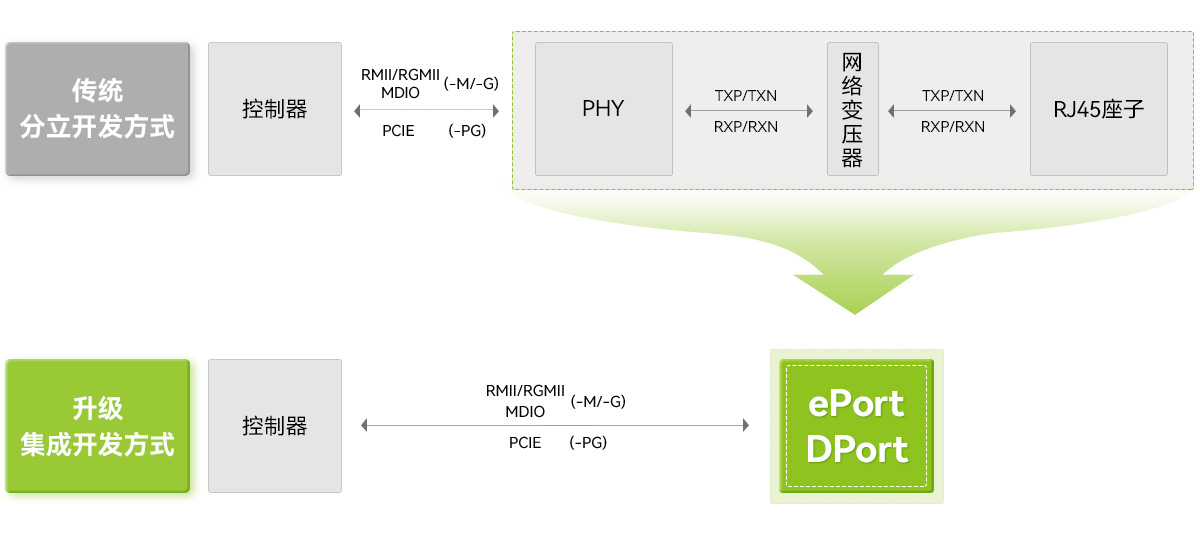

用户只需完成MCU的MAC控制器和RJ45插座管脚之间走线即可,无需处理PHY和变压器的外围电路布局和设计。轻松实现嵌入式以太网所有功能。

工业级设计,高可靠性

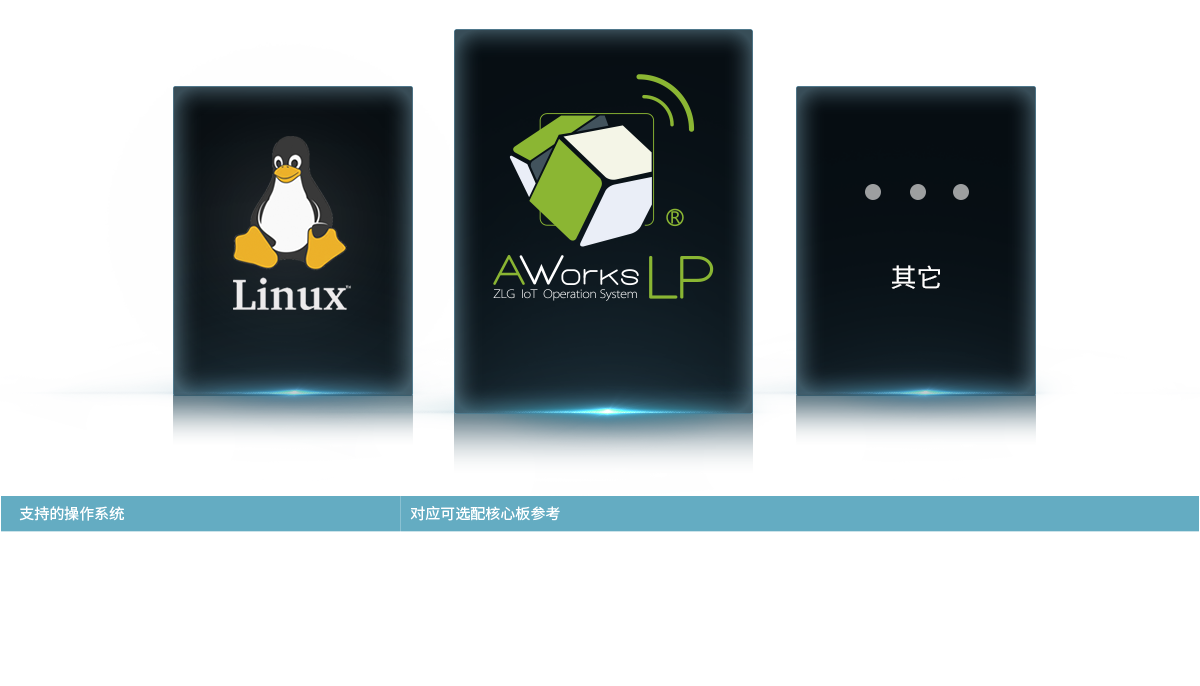

丰富的开发环境和资料支持

提供在Linux、AworksLP系统环境下的驱动程序,及单片机裸机程序SDK包,适配各类主流单片机和ARM处理器平台。

简单部署,易于使用

选型表

产品型号ePort-MePort-GePort-G(1.8)ePort-PGDPort-MDPort-G
网口数量111122
主控接口RMIIRGMIIRGMIIPCIERMIIRGMII
接口电平3.3V3.3VRGMII为1.8V,配置IO为3.3V配置IO为1.8/3.3V兼容,PCIE总线IO按PCIE规范3.3V3.3V
速率10/100Mbps自适应10/100/1000Mbps自适应10/100/1000Mbps自适应10/100/1000Mbps自适应10/100Mbps自适应10/100/1000Mbps自适应
供电电压3.3V±3%3.3V±3%3.3V±3%3.3V±3%3.3V±3%3.3V±3%
工作温度-40℃~+85℃-40℃~+85℃-40℃~+85℃-40℃~+85℃-40℃~+85℃-40℃~+85℃
存储温度-45℃~+90℃-45℃~+90℃-45℃~+90℃-45℃~+90℃-45℃~+90℃-45℃~+90℃
相对湿度5%~90%(非冷凝)5%~90%(非冷凝)5%~90%(非冷凝)5%~90%(非冷凝)5%~90%(非冷凝)5%~90%(非冷凝)
电磁兼容静电放电抗扰度试验:4级
雷击(浪涌)抗扰度试验:3级
电快速瞬变群脉冲抗扰度试验:3级
射频场感应的传导骚扰抗扰度试验:10V
静电放电抗扰度试验:4级
雷击(浪涌)抗扰度试验:3级
电快速瞬变群脉冲抗扰度试验:3级
射频场感应的传导骚扰抗扰度试验:10V
静电放电抗扰度试验:4级
雷击(浪涌)抗扰度试验:3级
电瞬变顺便群脉冲抗扰度试验:3级
射频场感应的传导骚扰抗扰度试验:10V
静电放电抗扰度试验:4级
雷击(浪涌)抗扰度试验:3级
电快速瞬变群脉冲抗扰度试验:3级
射频场感应的传导骚扰抗扰度试验:10V
静电放电抗扰度试验:4级
雷击(浪涌)抗扰度试验:3级
电快速瞬变群脉冲抗扰度试验:3级
射频场感应的传导骚扰抗扰度试验:10V
静电放电抗扰度试验:4级
雷击(浪涌)抗扰度试验:3级
电瞬变顺便群脉冲抗扰度试验:3级
射频场感应的传导骚扰抗扰度试验:10V
样品购买购买
