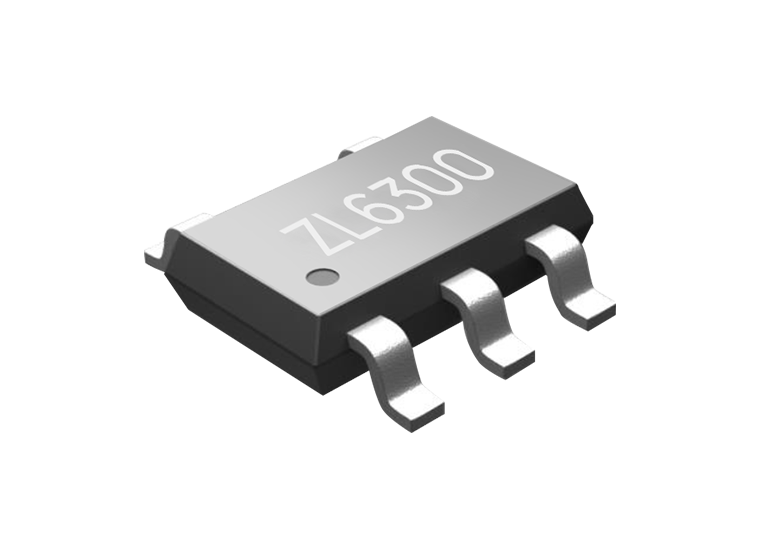

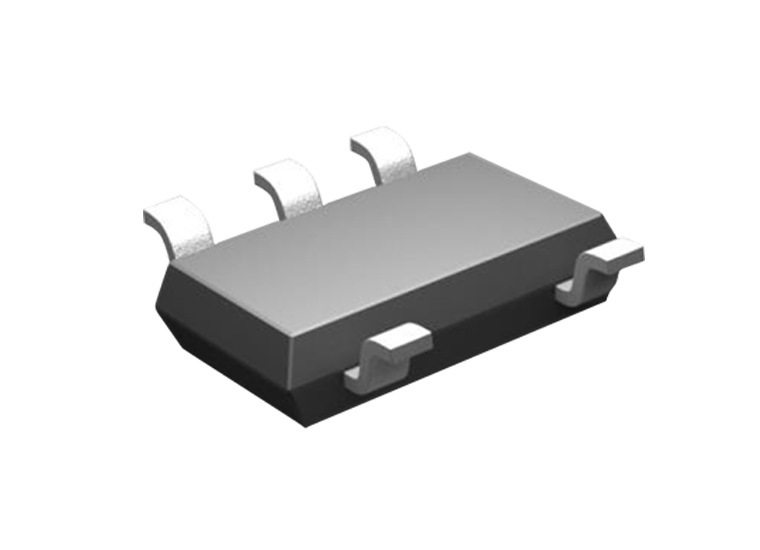

常规应用

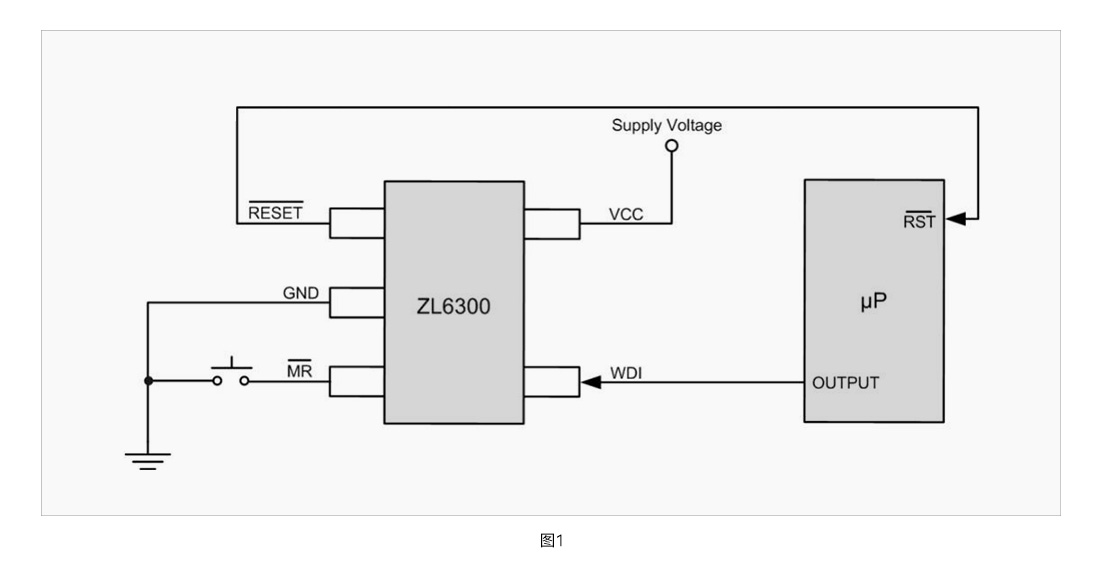

下图为看门狗功能的典型实现电路。由微处理器输出的重复喂狗信号作用于看门狗的WDI信号输入。

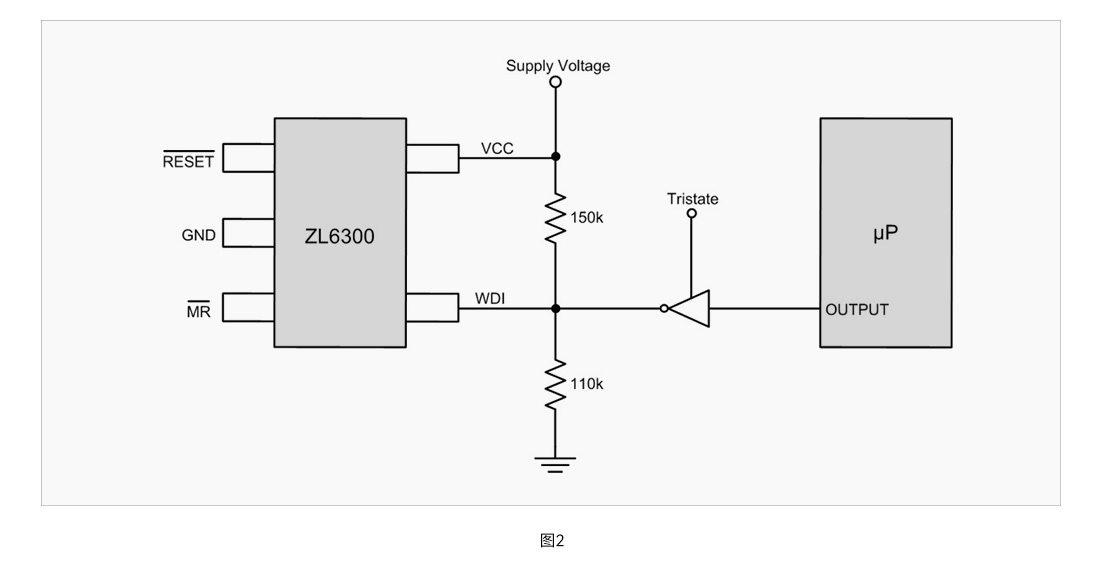

通过悬空（或高阻态）WDI引脚输入来禁用看门狗（见图2）。

系统复位

ZL6300具有检测电源电压（VCC）功能，在电源电压低于指定电压阈值（VRST）时提供复位输出。

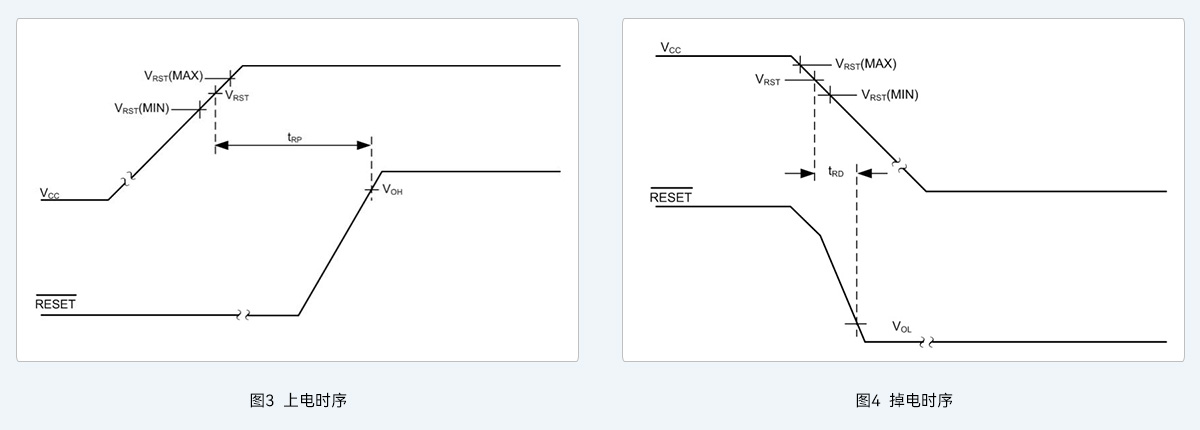

上电时，在电源电压（VCC）上升到VRST以上后，经过延迟时间tRP后RESET将会输出高电平。当VCC降至电压跳变值（VRST）以下时，经过延迟时间tRD后RESET将输出低电平。RESET专门设计用于为处理器提供复位输入信号。欠压检测复位在电源开启，关闭或在欠压条件下提供可靠且一致的操作。

手动复位

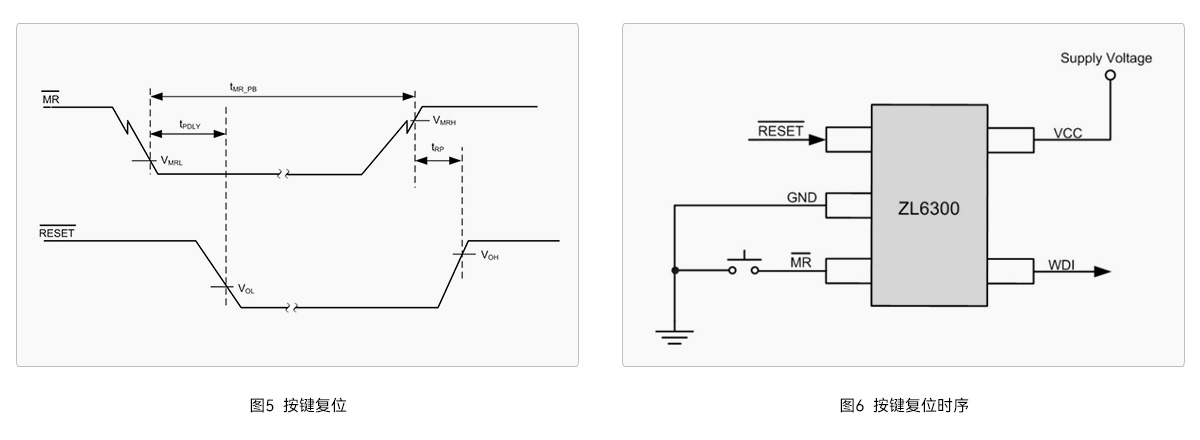

ZL6300具有手动复位（ MR）输入，以便对复位输出进行手动控制。 MR输入设计可用于检测直接连接的按键（见图 4）。 MR输入内部上拉 52kΩ电阻 所以必须输入拉低才能使复位输出有效。手动复位信号输入通过内部去抖动和定时，经过延迟时间 tPDLY后 RESET将输出一个最小 200ms的复位信号。当手动复位输入从低电平释放时，经过延迟时间 tRP后RESET将输出高电平（见图 5）。

看门狗定时器

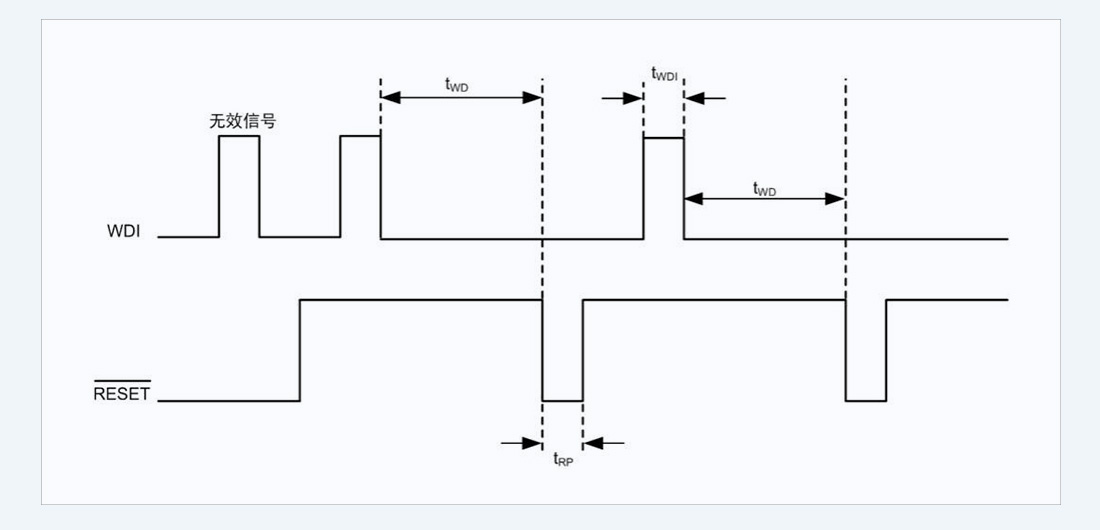

ZL6300提供一个看门狗输入（WDI）。当WDI输入在喂狗超时周期tWD(典型值1.7S)内没有从低到高或从高到低的转换时，看门狗定时器功能强制把RESET信号拉低复位。当RESET变为高电平复位无效时，看门狗超时计时开始。如果在看门狗超时之前在WDI输入引脚上发生电平转换，看门狗定时器将复位并再次开始进行超时计时。如果看门狗定时器超时，则RESET间断输出脉宽为tRP的复位信号，复位信号释放后重新进行看门狗超时计时。
