LoRa智能组网芯片(二次开发)

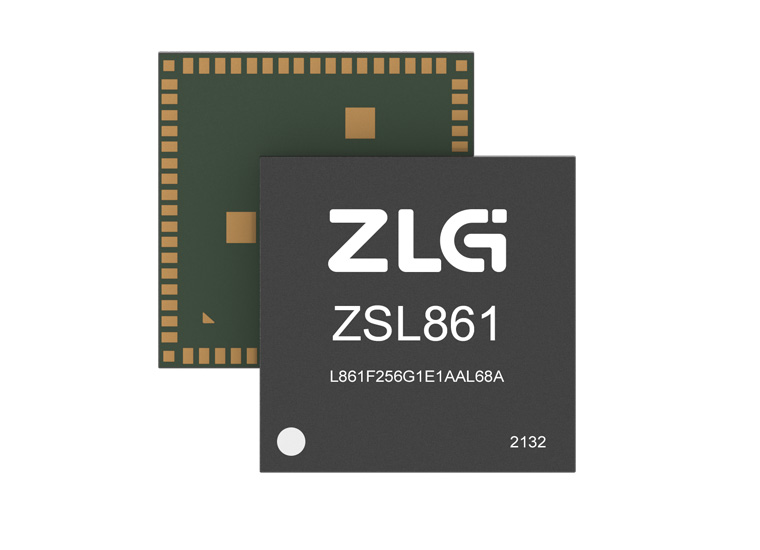

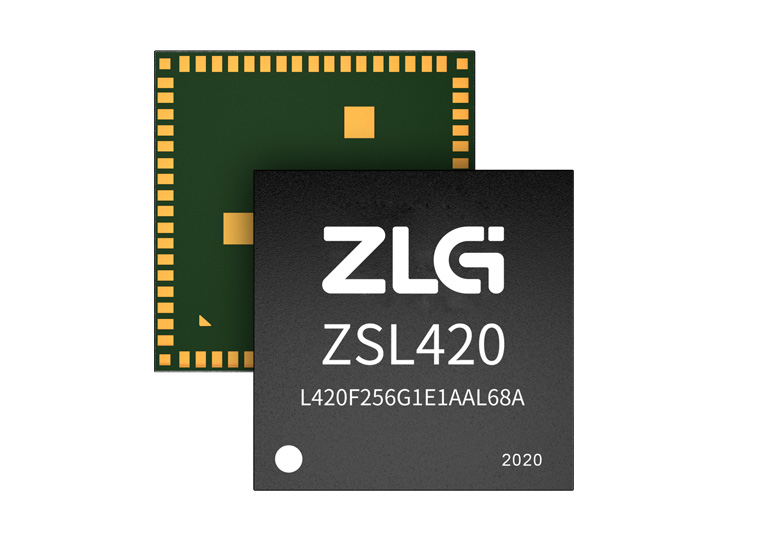

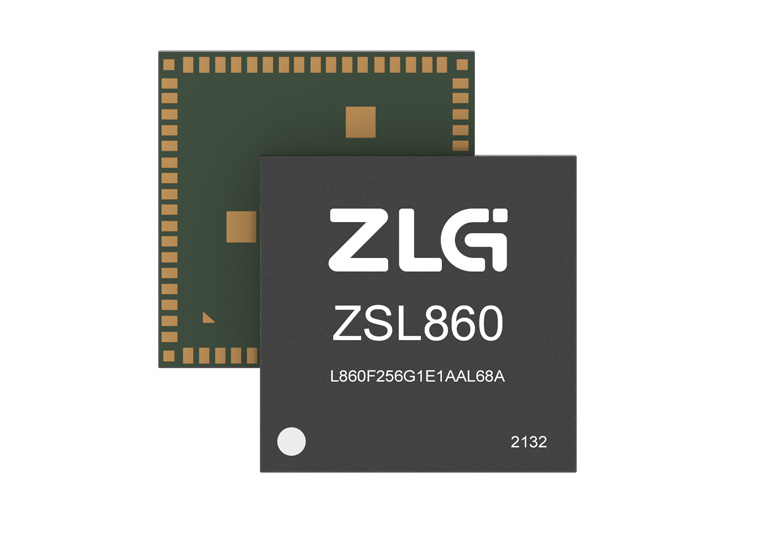

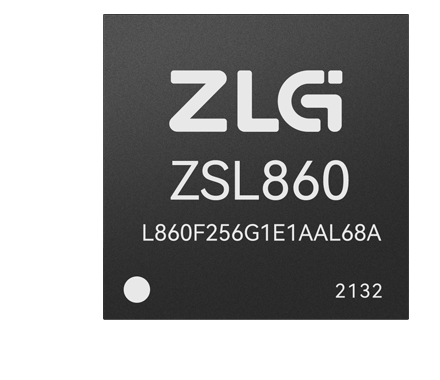

系列型号:ZSL420/ZSL421/ZSL860/ZSL861

ZSL420/ZSL421/ZSL860/ZSL861是四款LoRa智能组网芯片 (二次开发),支持LoRa、FSK、GFSK等多种调制方式,结合频谱扩宽处理技术,解决了小数据量在复杂环境中的远距离通信问题。ZSL420/ZSL421工作频470MHZ~510MHz,ZSL860/ZSL861工作频段863MHZ~870MHz,支持内嵌自组网透明传输协议,支持一键组网,提供LinkWAN协议,CLAA协议和LoRaWAN协议(仅ZSL420/ZSL421),芯片内置32位Arm® Cortex®-M0+ 内核资源开放,主频48MHz,256K字节大容量Flash,32K字节大容量SRAM便于用户进行功能二次开发,是物联网无线通信领域绝佳的选择。

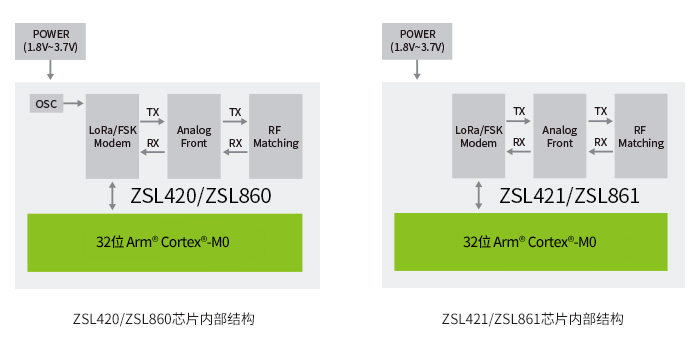

硬件高集成化

集成射频收发匹配、滤波电路,时钟电路(仅ZSL420/ZSL860);集成低功耗的32位Cortex®-M0+微处理器,工作频率最高48MHz,256KB的Flash,32KB的SRAM, 45个通用I/O;支持LoRa、FSK等多种调制方式;LGA68封装,11mm*11mm*1mm,外形小巧使用便捷。

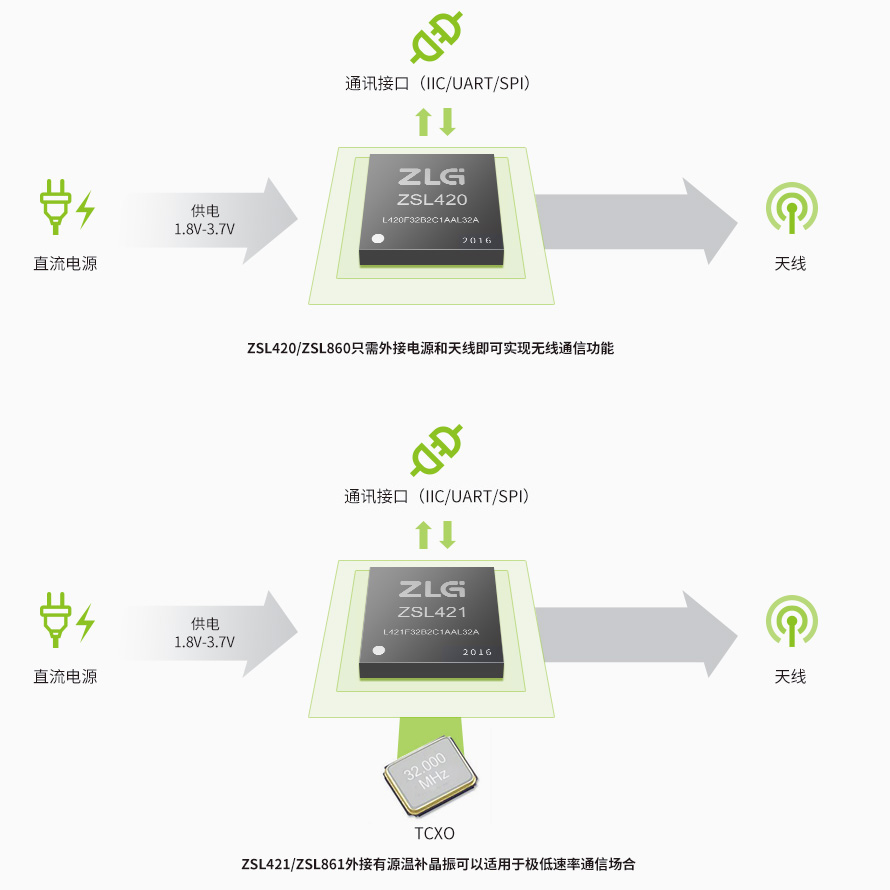

典型应用,外围电路极简设计

ZSL420/ZSL860只需外接电源和天线即可实现无线通信功能,ZSL421/ZSL861外接有源温补晶振可以适用于极低速率通信场合。

集成RF收发电路

ZSL42x工作频率范围 : 470MHz~510MHz。休眠电流2uA,接收电流5.5A,最大功率发射电流110mA@21dBm。
ZSL86x工作频率范围: 863MHZ~870MHZ。休眠电流电流1.4uA,接收电流4.7mA,最大功率发射电流135mA@21dBm

集成开放式的32位Cortex®-M0+内核

48MHz主频,拥有45个通用GPIO口;256K字节Flash存储器,32K字节RAM存储器;4个标准UART,2个低功耗UART,1个SPI接口,2个IIC 接口;内置12位1Msps采样速率的ADC和12位500Ksps速率的DAC;内置TRNG真随机数发生器;内置AES-128/192/256硬件协处理器。
