特点优势
-
EtherCAT支持EoE功能；
-
EoE端支持TCP Server（1个客户端）、TCP Client和UDP；
-
转换端支持TCP Server（8个客户端）、TCP Client和UDP；
-
EoE端和转换端协议类型、IP地址、和端口均可设定；
-
支持4组转换设置，每组转换设置支持4条转换报文配套AWPX Tools配置软件，使用简单，快速上手；

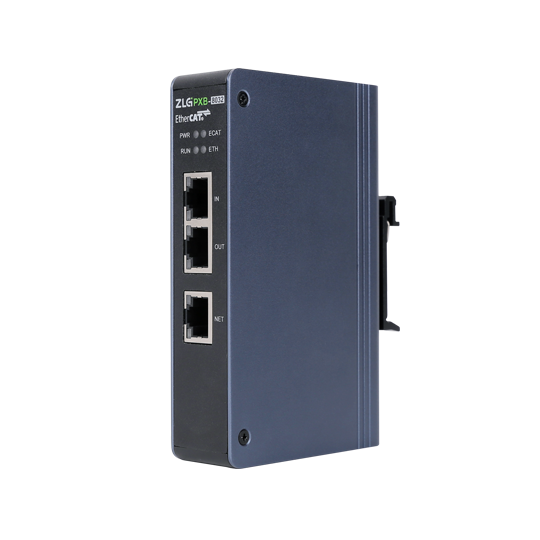

EtherCAT转TCP/IP协议转换器
PXB-8032
PXB-8032产品是致远电子推出的TCP/IP转EtherCAT的工业现场总线协议转换器，该设备提供上位机配置工具，仅需一连一配，即可轻松实现以太网TCP/IP数据到EtherCAT数据的无缝转换。
规格参数
| 输入电压： | 9 ~ 36VDC，150mA @ 12VDC |
| 电源保护： | 防反接保护、短路保护 |
| 自动重启触发器： | 内置独立 WDT（看门狗定时器） |
| 外壳材质： | 金属 |
| 尺寸： | 125.00mm×76.00mm×28.00mm（裸机） |
| 安装方式： | 标准35mm DIN导轨 |
| 工作温度： | -40 至 85°C（-40 至 185°F） |
| 存储温度： | （含包装） -40 至 85°C（-40 至 185°F） |
| 相对湿度： | 5 至 95%（非冷凝） |
| EMI： | EN55032，CLASS A |
| EMC IEC/EN 61000-4-2 ESD： | 接触：4.0 kV；空气：8.0 kV |
| IEC/EN 61000-4-4 EFT： | 电源：1.0 kV；信号：0.5 kV |
| IEC/EN 61000-4-5 Surge： | 电源：1.0 kV；信号：0.5 kV |
| IEC/EN 61000-4-6 CS（150 kHz 至 80 MHz）： | 电源：3 V/m；信号：3 V/m |
资料下载
- 【用户手册】PXB-80xx系列协议转换器 V0.92下载次数：769次 文件大小：2.54MB 更新日期：2024-03-20
- 【应用软件】配置软件AWPX Tools V0.8.15下载次数：716次 文件大小：88.2MB 更新日期：2024-06-03
- 【开发资料】PXB-80xx系列协议转换器六视图下载次数：64次 文件大小：166KB 更新日期：2024-03-21
- 【开发资料】PXB-80xx系列协议转换器3D模型下载次数：36次 文件大小：1.49MB 更新日期：2024-03-21
