嵌入式以太网/WIFI转串口模块

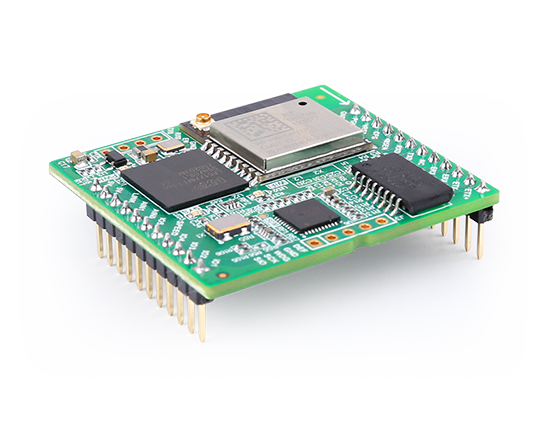

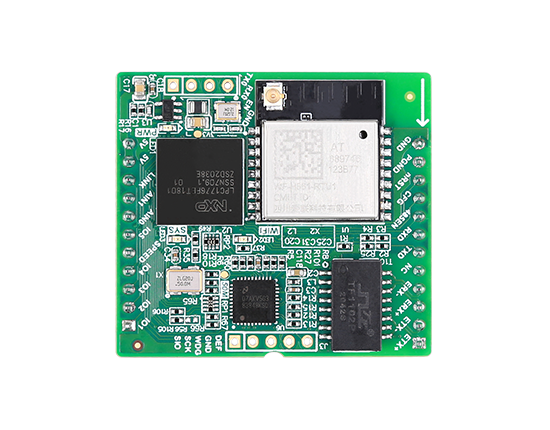

WZNE-1100是广州致远电子有限公司开发的一款多功能型嵌入式以太网/WIFI转串口数据模块,它内部集成了TCP/IP协议栈和WIFI功能,用户利用它可以轻松完成嵌入式设备的网络功能,节省人力物力和开发时间,使产品更快的投入市场,增强竞争力。

WZNE-1100模块集成10/100M自适应以太网接口和WIFI功能,支持 AP/Station/AP+Station 模式,串口通信最高波特率高达921.6Kbps。以太网部分具有TCP Server,TCP Client,UDP和Real COM四种工作模式,支持最多四个连接,支持域名访问等功能。WIFI部分可选择TCP Server/TCP Client /UDP/UDP Server等多种工作模式,支持最多4个TCP连接。

WZNE-1100是ZNE-100TA的升级版,加入了WIFI功能,管脚定义完全兼容ZNE-100TA。

选型表

型号名称WZNE-1100

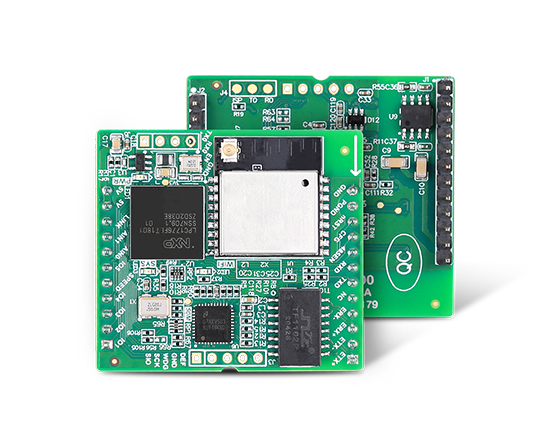

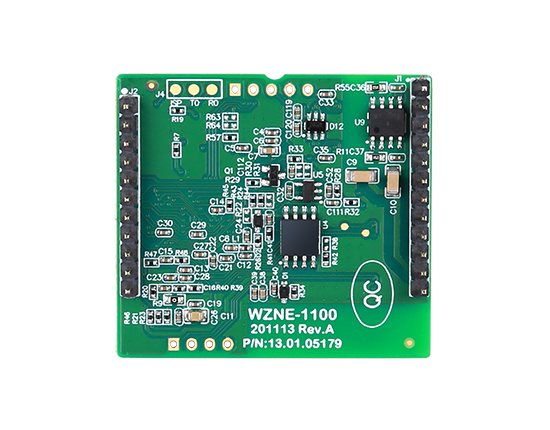

实物图
性能特色高性能以太网/WIFI转串口数据模块,适用于各种复杂网络
以太网接口10/100M
无线标准IEEE 802.11b/g/n
频率范围2.4GHz~2.483GHz,STA模式支持CH1~CH13,AP模式支持CH1~CH11
传输速率IEEE 802.11b:1Mbps,2Mbps,5.5Mbps,11Mbps
IEEE 802.11g: 6Mbps,9Mbps,12Mbps,18Mbps, 24Mbps,36Mbps,48Mbps,54Mbps
IEEE 802.11n@HT20:MCS0~MCS7
接收灵敏度802.11b@1Mbps:95dBm
802.11b@11Mbps:-87dBm
802.11g@6Mbps:-88dBm
802.11g@54Mbps:73dBm
802.11n@MCS0:-88dBm
802.11n @MCS7:-70dBm
无线安全Support OPEN, WPA2_AES and WPA2_MIXEDencryption
传输功率with ±2dBm toleranceIEEE 802.11b:16dBm
IEEE 802.11g:15dBm
IEEE 802.11n:14dBm
工作模式AP模式、STA模式、AP+STA模式
串口数量TTLx1
串口波特率300~921.6Kbps
GPIO6个
ADC2路
工作模式TCP Server
TCP Client
realcom
UDP
最大连接数4
组播功能
工业级
DNS
工作温度-40~85℃

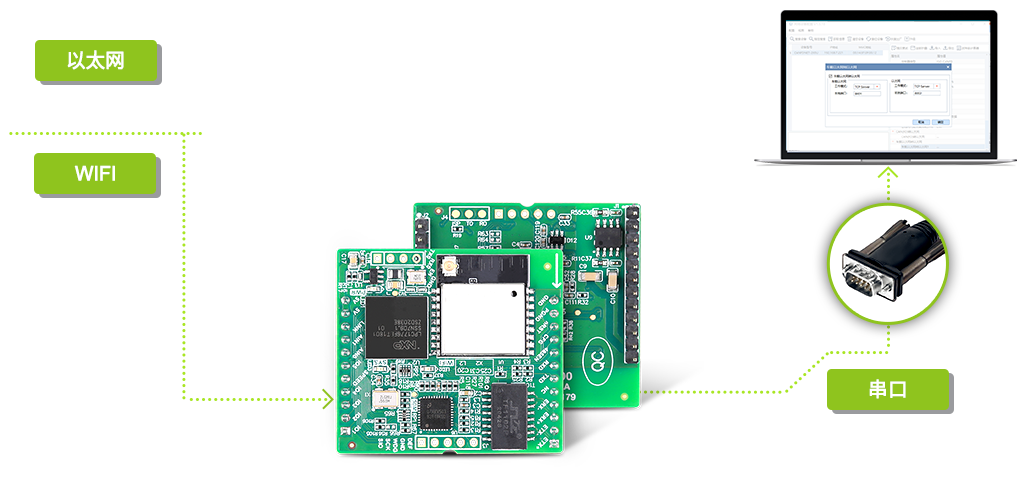

WIFI/以太网同步工作

嵌入式以太网/WIFI转串口模块可支持WIFI/网口同时工作,大大拓展应用场景

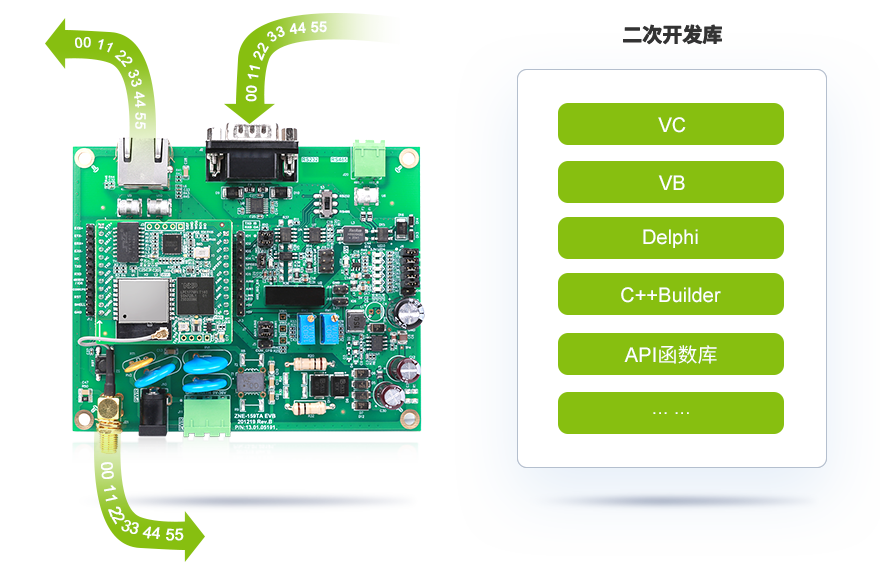

透明传输,简单易用

WZNE-1100采用透明传输模式,通过以太网/WIFI的形式将数据转换成串口进行传输同时提供方便用户使用VC、VB、Delphi和C++Builder开发应用程序以及API函数库。

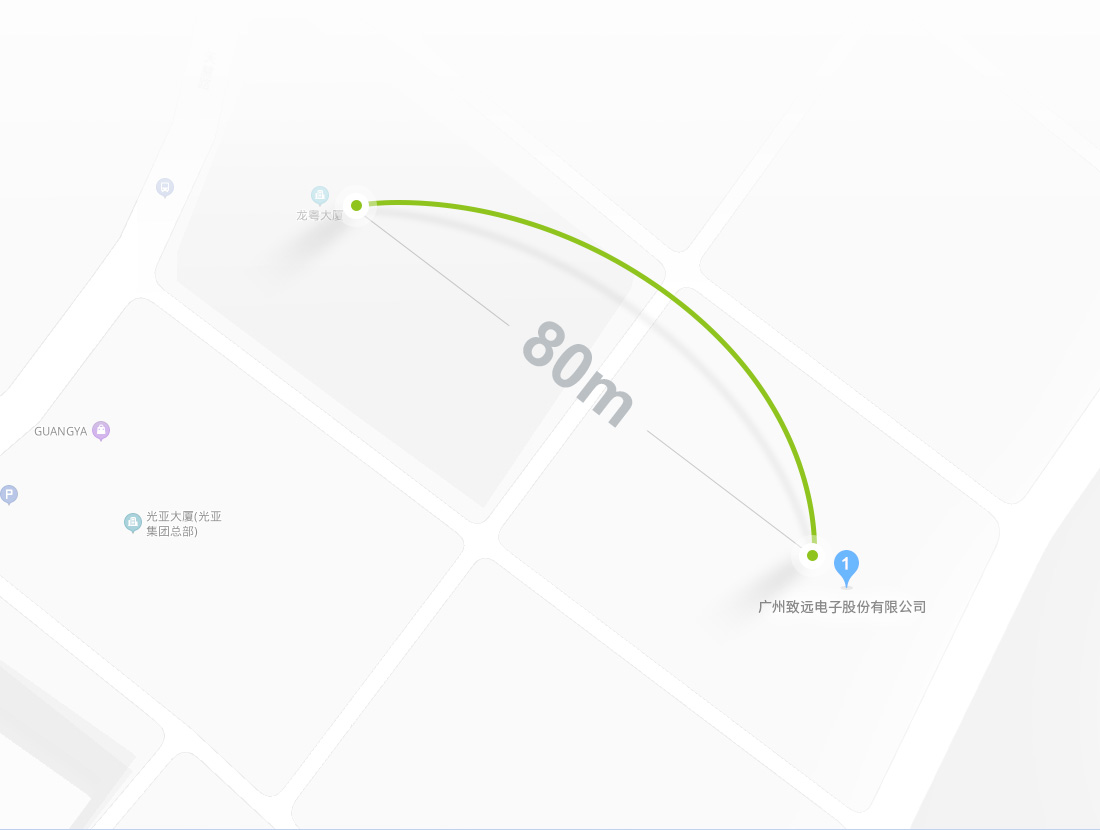

超远距离,可靠通讯

以太网/WIFI转串口模块可快速实现串口联网,符合IEEE802.3标准,升级的WIFI功能可有效解决常见工业场景距离限制。

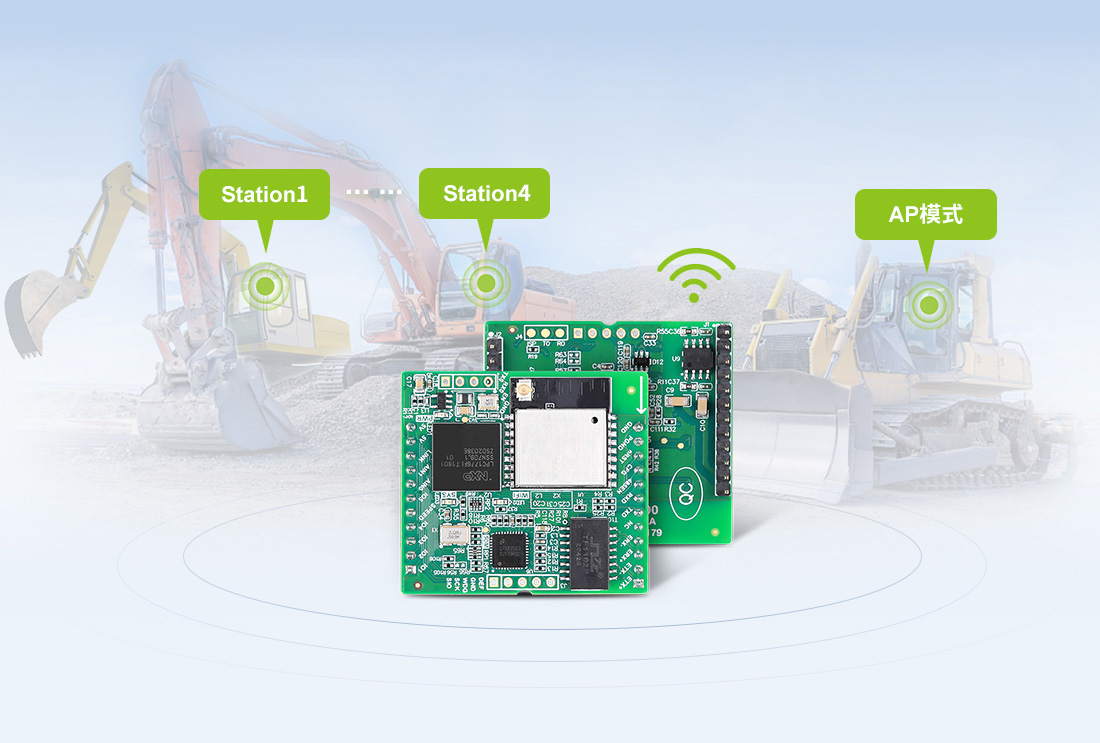

AP模式下可支持多达4个Station接入

嵌入式以太网/WIFI转串口模块可选择2.4G WIFI工作模式,支持STA(Station)和AP形态,作为AP时最大支持4个STA。

UDP单/多机通讯,满足多用户管理需求

WZNE-1100在UDP模式下支持单机或多机通讯,满足多个用户同时管理一个嵌入式模块的设备。

多重认证提升通讯安全

WZNE-1100支持先进的安全机制,防止未经授权者的非法访问,具有防火墙IP地址筛选功能,可最多设置 8 个认证 IP 或 IP 段;

严格测试,稳定可靠

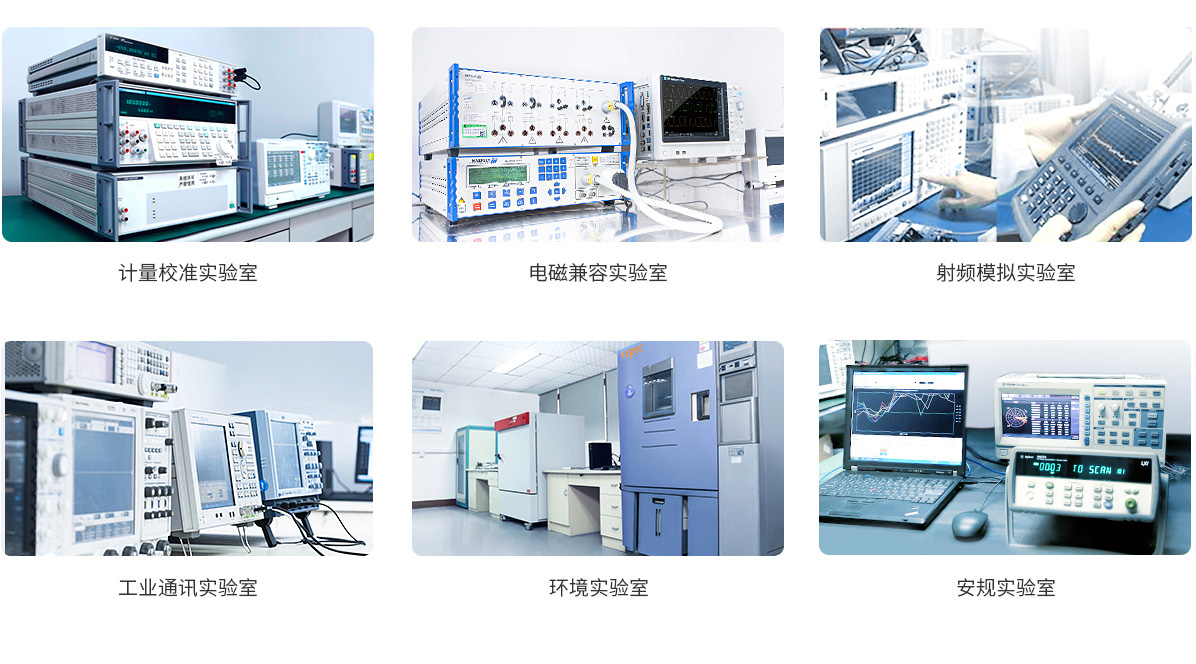

嵌入式以太网/WIFI转串口模块产品均通过六大科研实验室严格的实践验证,保证在多种恶劣环境下仍然稳定可靠。

性能升级,赋能更多行业应用

WZNE-1100模块集成10/100M自适应以太网接口和WIFI(802.11a/b/g/n/ac标准)功能,支持 AP/Station/AP+Station模式。以太网部分具有TCP Server,TCPClient,UDP和虚拟串口四种工作模式。
