特点优势
-
支持 Modbus RTU 和 TCP；
-
支持主机或从机模式；
-
最大支持 128 组定时发送；
-
最大支持 128 组白名单接收；
-
支持自定义发送。
Modbus转CAN/CAN FD协议转换器

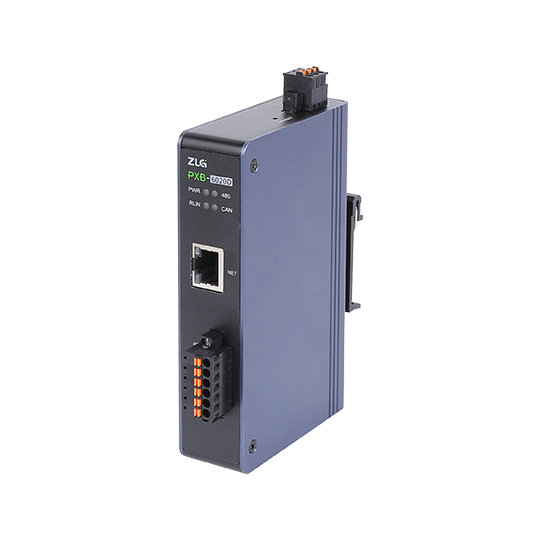

PXB-6020D
PXB-6020D 是广州致远电子股份有限公司推出的一款 Modbus 与 CAN FD 协议转换器，设备采用导轨安装方式。可实现CAN设备接入Modbus主站系统，亦可实现Modbus设备接入CAN总线系统。
代表案例图

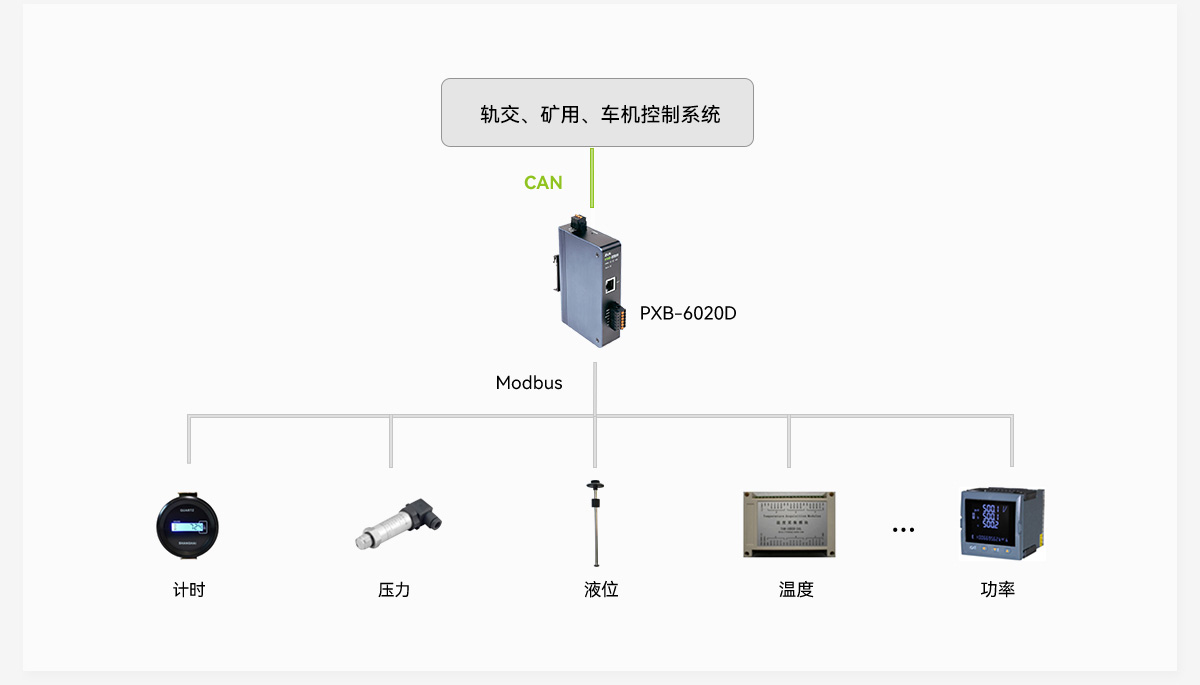

PXB-6020D（矿用、轨交、特种车辆等Modbus设备接入CAN总线系统）
PXB-6020D CAN设备接入Modbus PLC主控系统（新能源及采矿行业）

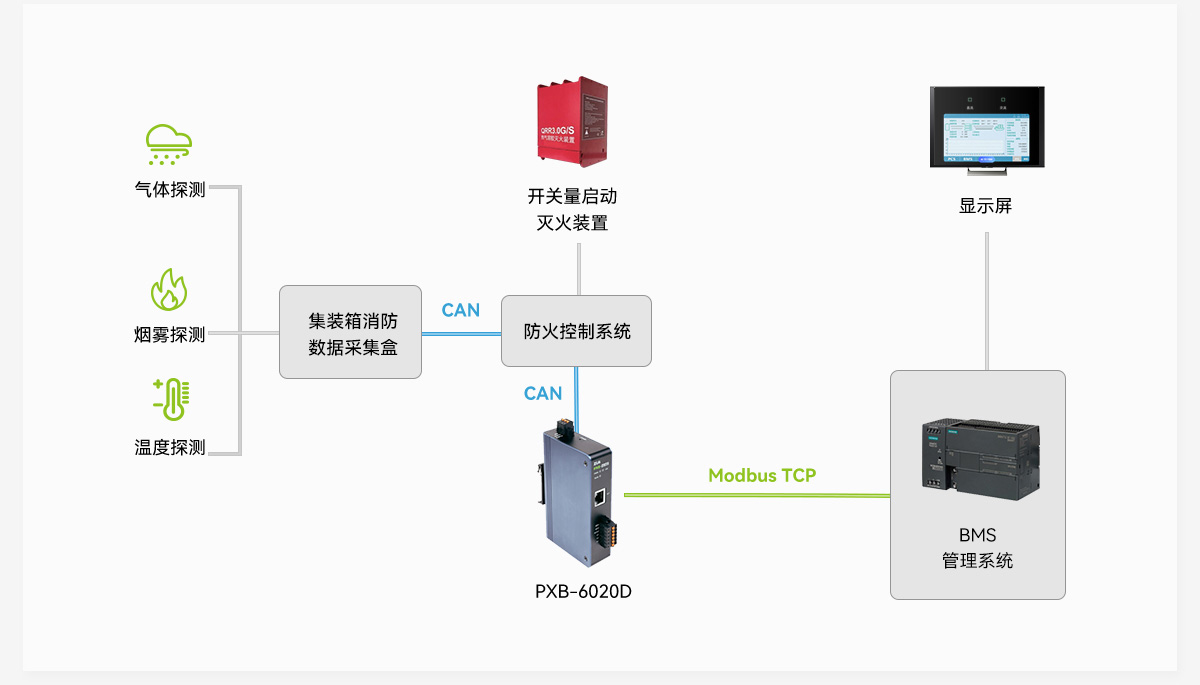

PXB-6020D 储能集装箱BMS系统（Modbus通讯）接入CAN通讯子系统
规格参数
| 输入电压： | 9 ~ 36VDC，150mA @ 12VDC |
| 电源保护： | 防反接保护、短路保护 |
| 自动重启触发器： | 内置独立 WDT（看门狗定时器） |
| RS485隔离： | 数字隔离、电源隔离 |
| RS485波特率： | 最高可达2Mbps |
| 终端电阻： | 内置120Ω（可使用上位机软件进行配置） |
| 外壳材质： | 金属+塑胶 |
| 尺寸： | 125.00mm×76.00mm×28.00mm（裸机） |
| 安装方式： | 标准35mm DIN导轨 |
| 工作温度： | -40 至 85°C（-40 至 185°F） |
| 存储温度： | （含包装） -40 至 85°C（-40 至 185°F） |
| 相对湿度： | 5 至 95%（非冷凝） |
| EMI ： | EN55032，CLASS A |
| EMC IEC/EN 61000-4-2 ESD： | 接触：4.0 kV；空气：8.0 kV |
| IEC/EN 61000-4-4 EFT： | 电源：1.0 kV；信号：0.5 kV |
| IEC/EN 61000-4-5 Surge： | 电源：1.0 kV；信号：0.5 kV |
| IEC/EN 61000-4-6 CS（150 kHz 至 80 MHz）： | 电源：3 V/m；信号：3 V/m |
