EtherCAT主站控制设备

EtherCATNET-100M是一款多功能EtherCAT主站控制器设备,EtherCAT总线传输速率可达100Mb/s,可实现闭环伺服系统的实时控制与实时数据传输,具有高性能、高传输速度、高可靠性通讯等优点。集成2路EtherCAT接口,具有线缆冗余的机能。

选型表

型号EtherCATNET-100M

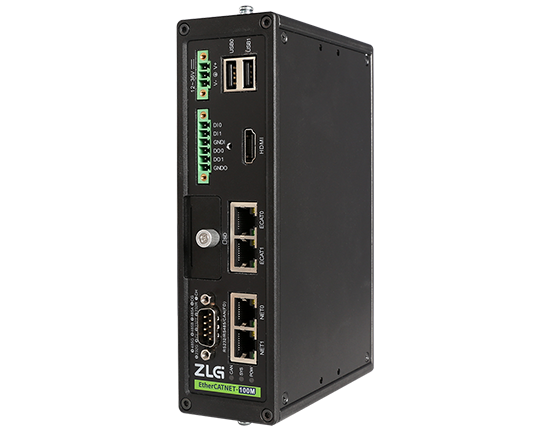

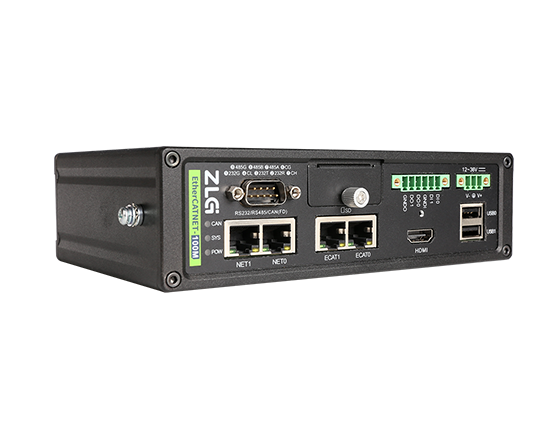

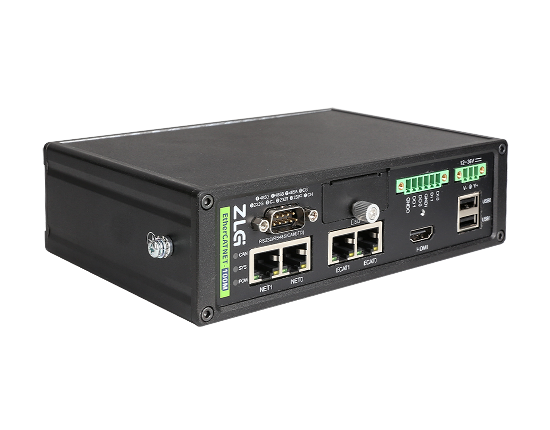

实物图
性能特色高性能工业级系列转换器,适用于各种复杂网络,超高转发速率
EtherCAT路数2
普通以太网路数2
CAN FD路数1
CAN FD接口形式DB9
RS485路数1
接口形式DB9
串口路数1
串口形式RS232
DI/DO路数2
USB接口2
HDMI接口1
EtherCAT速率100M
普通以太网速率100M/1000M
电气隔离
工业级
CANFD接收能力6000帧/秒(标准帧加速CANFD)
CANFD发送能力4000帧/秒(标准帧加速CANFD)
外壳金属
工作温度-40°C~+85°C
存储温度-40°C~+85°C

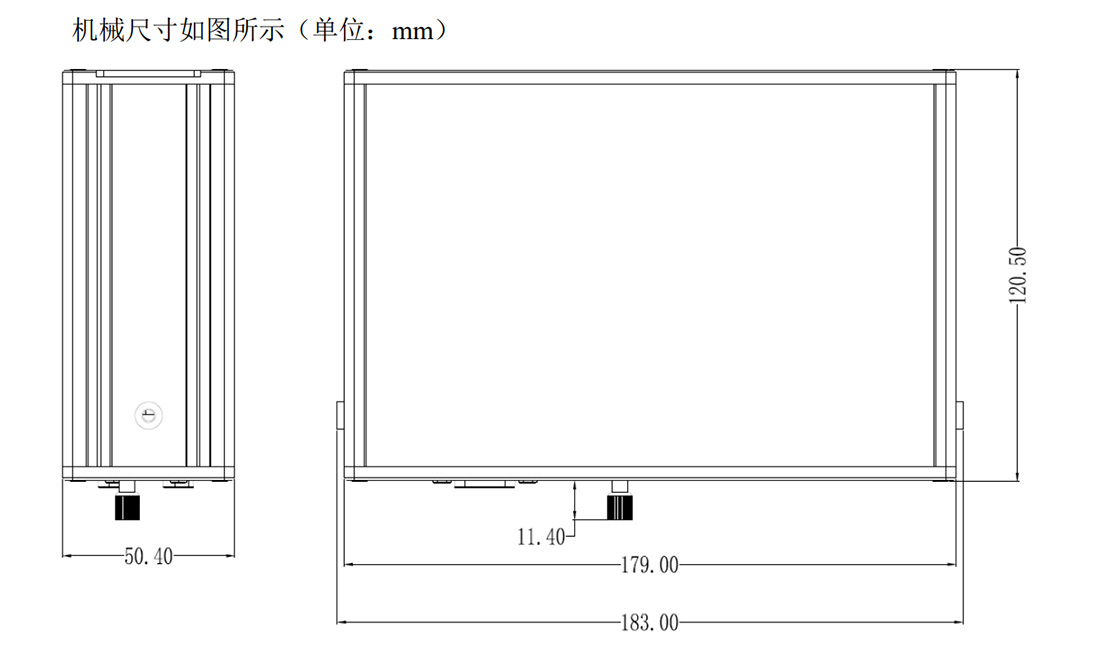

物理尺寸179mm x131.5mm x50.4mm
是否可提供定制欢迎

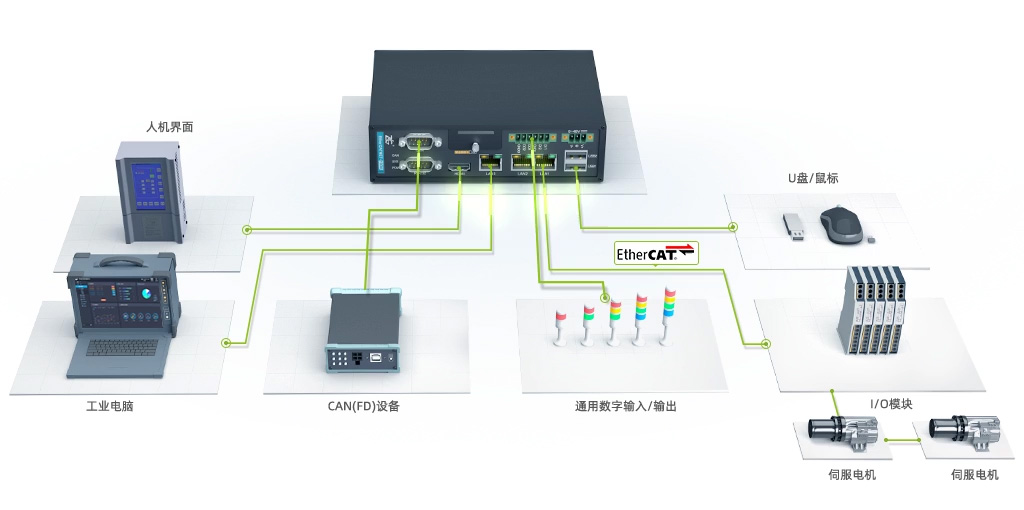

接口丰富 覆盖全面

EtherCATNET-100M可快速实现EtherCAT主站控制通讯,集成1路千兆通用以太网接口、2路专用EtherCAT接口、1路CAN(FD)接口、1路HDMI接口、 1路SD卡接口、2路DI/DO数字输入输出等。丰富的外设接口可实现更智能化的EtherCAT主站控制。

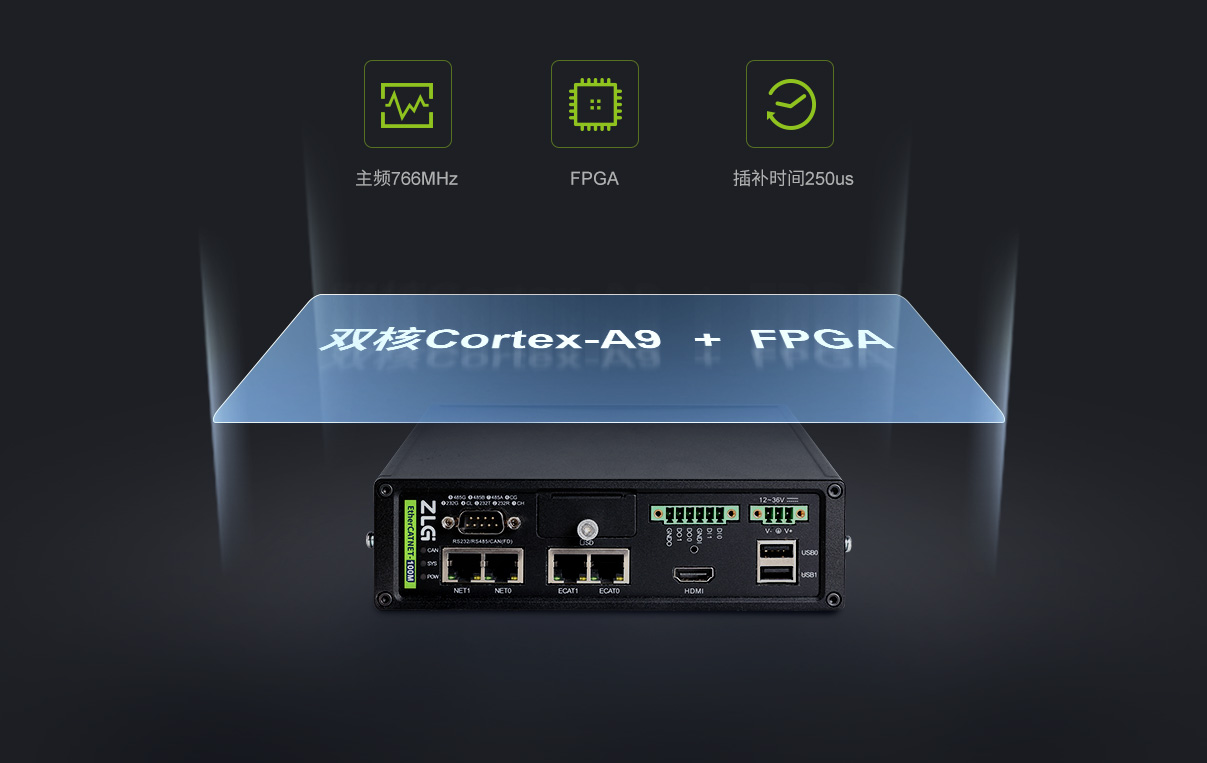

双核A9+FPGA 业内最佳插补时间

EtherCATNET-100M系统采用Xlinx的Zynq-XC7Z015双核Cortex®-A9+FPGA高性能处理器,主频高达766MHz,满足用户大部分应用场景。

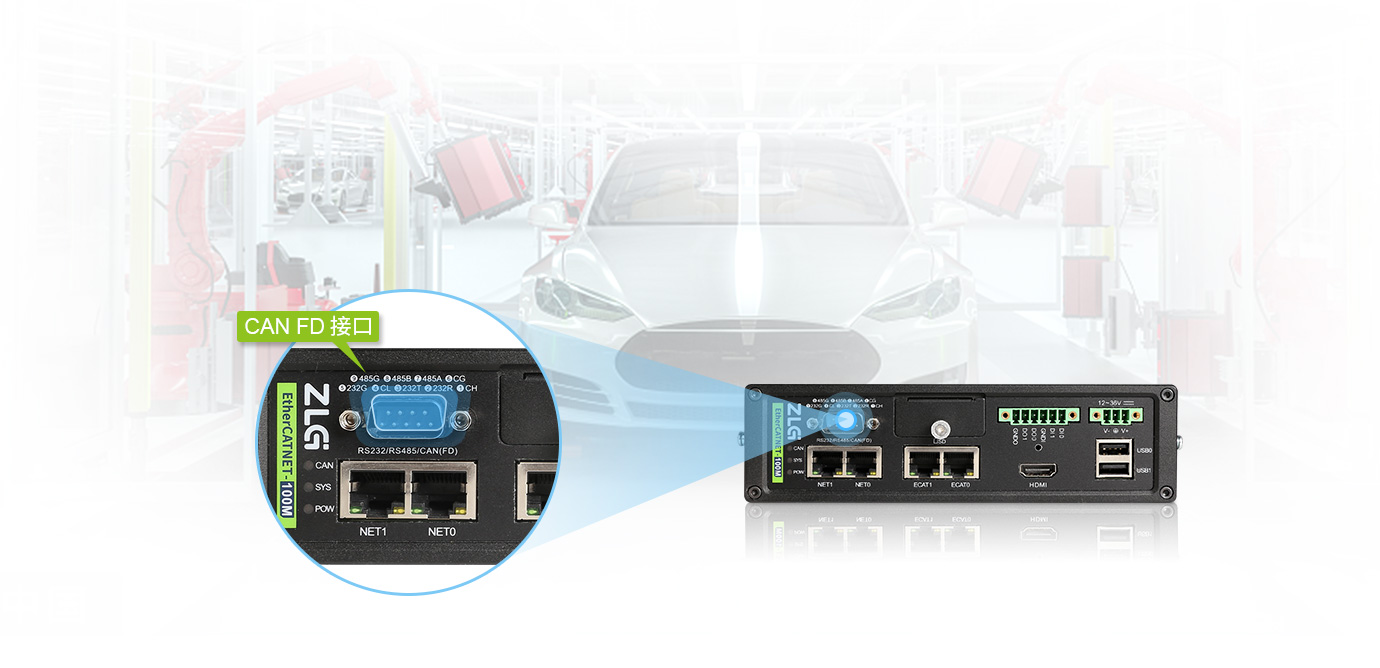

标配最新CANFD接口 满足多总线转换需求

EtherCATNET-100M集成一路CAN FD接口,可高效进行CAN FD总线二次开发,满足多总线应用需求。

丰富的从站库助力EtherCAT主从站应用

EtherCAT主站控制器支持丰富的从站库,用户可自由选择对应从站库使用。

快速加载主流从站配置

设备支持高效配置EtherCAT主从站参数,用户可个性化选择主从站状态、变量、FMMU/SM、邮箱、内存、分布时钟、EEPROM等参数。

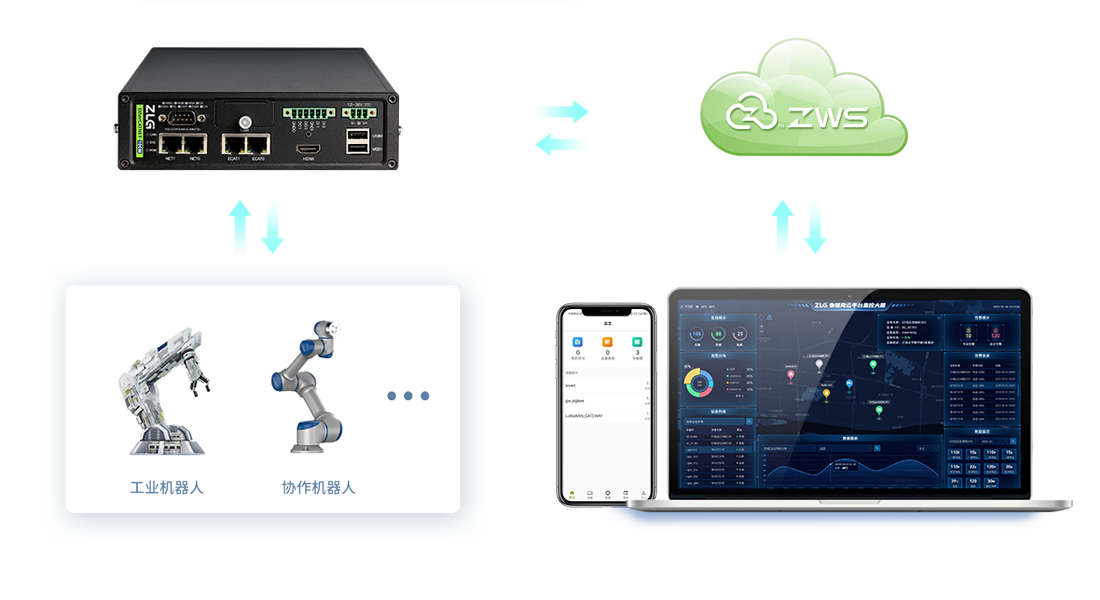

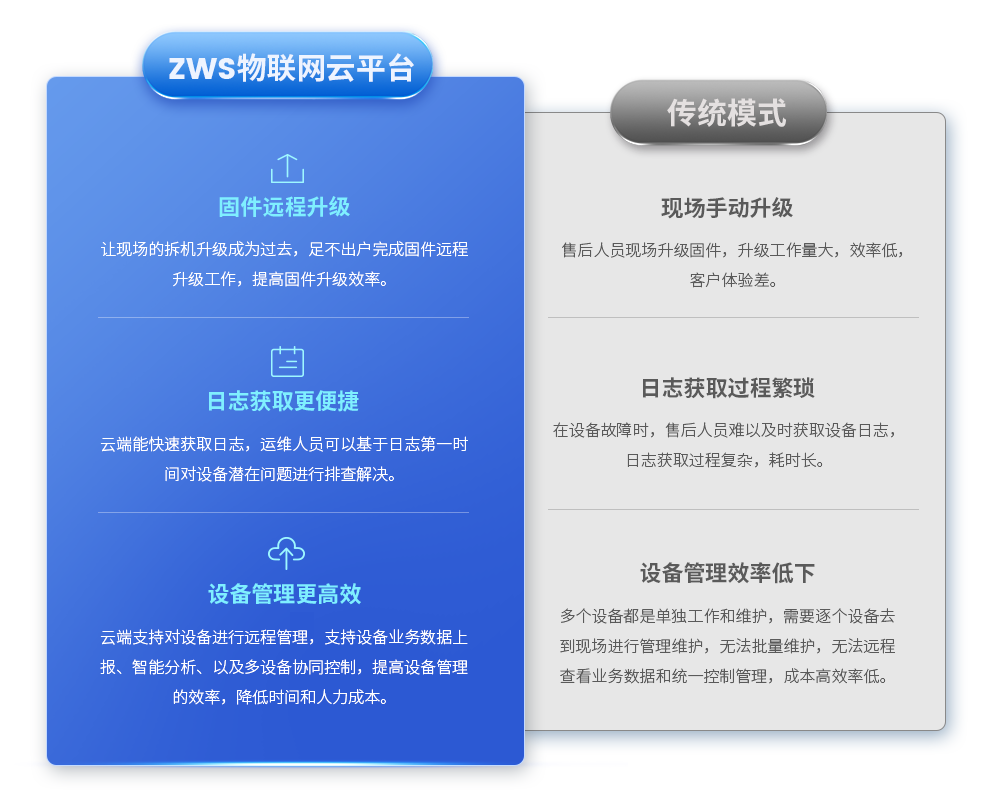

搭配ZWS物联网云平台,助力设备管理维护更高效

EtherCAT主站控制器搭配ZWS物联网云平台,打破传统的设备管理模式,支持固件远程升级、日志文件快速召回、多设备管理等功能。

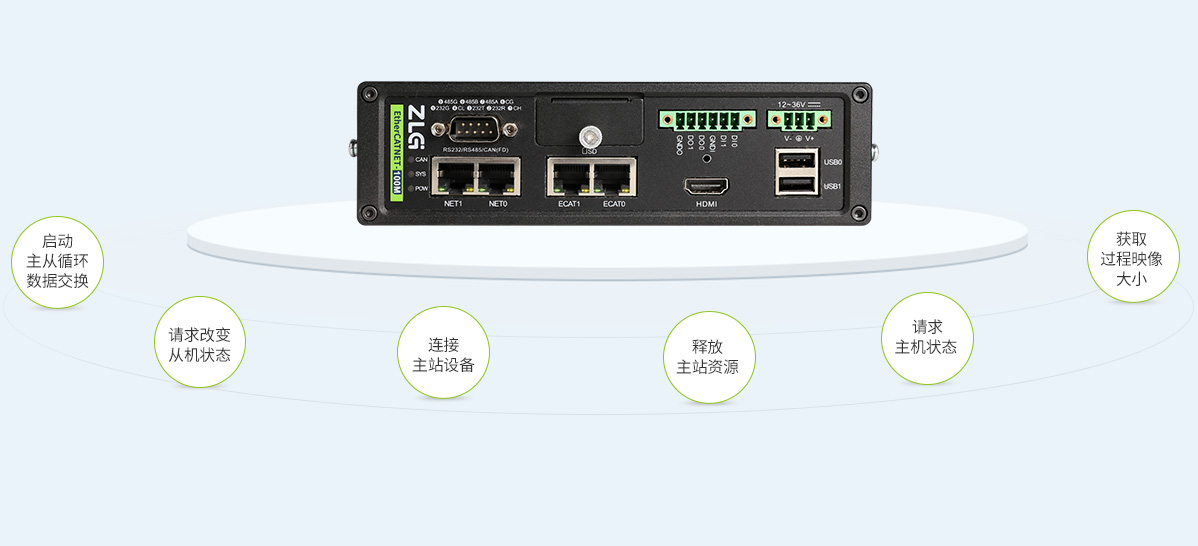

高效便捷的函数接口 极大缩短开发周期

EtherCAT主站控制器可通过函数库启动主站RPC服务器,用户可自定义开发主站编译环境,控制主站完成EtherCAT的通信控制功能。

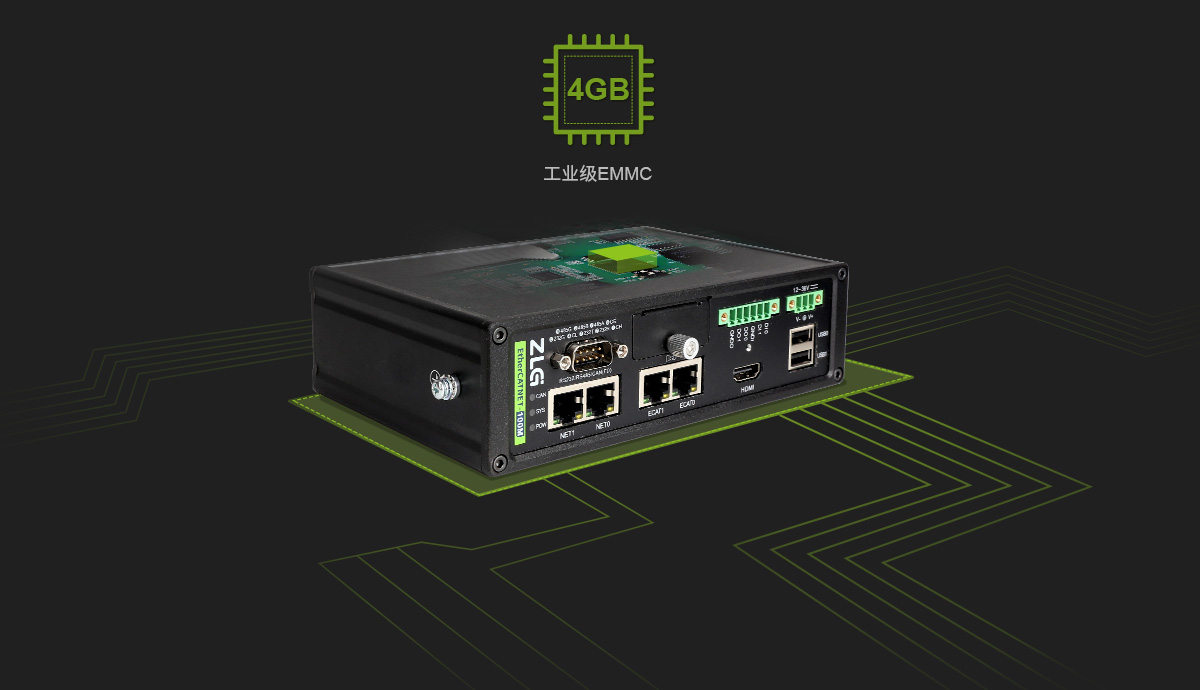

大容量板载电子硬盘 远离数据丢失风险

EtherCAT主站控制器系列采用4GB工业级EMMC,可有效预防设备掉电引起的数据丢失。

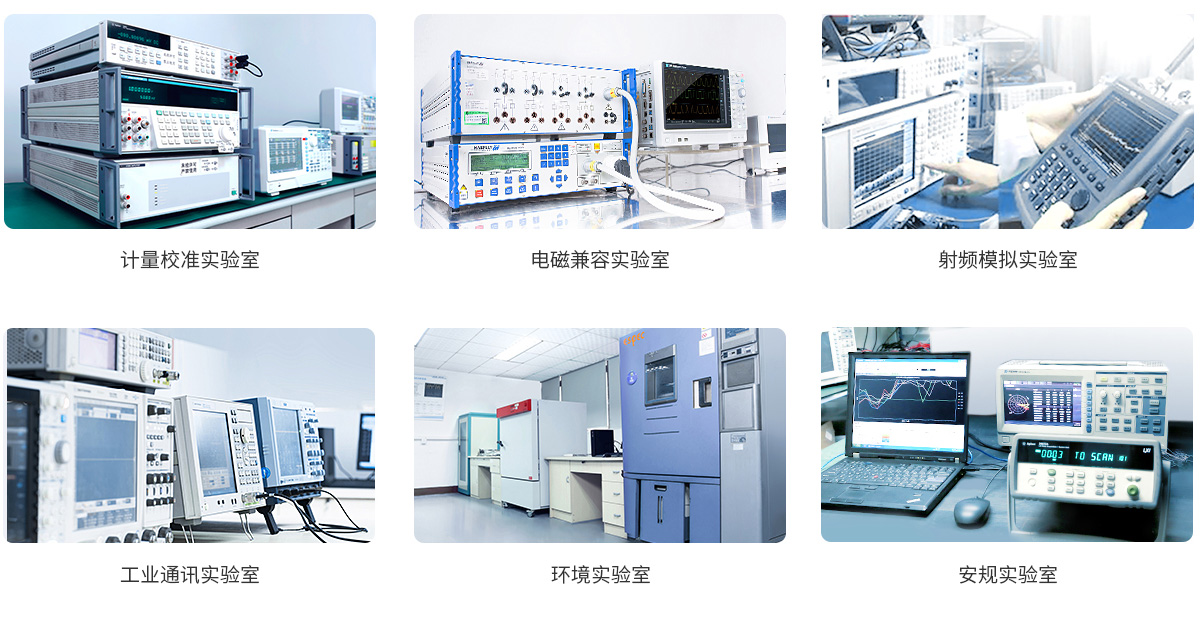

严格测试稳定可靠

EtherCATNET-100M采用大量的FPGA技术,运用实时多任务控制技术和硬件插补技术,使得设备工作时保证较高稳定性。同时产品均通过六大科研实验室严格的实践验证,保证在多种恶劣环境下仍然稳定可靠。
