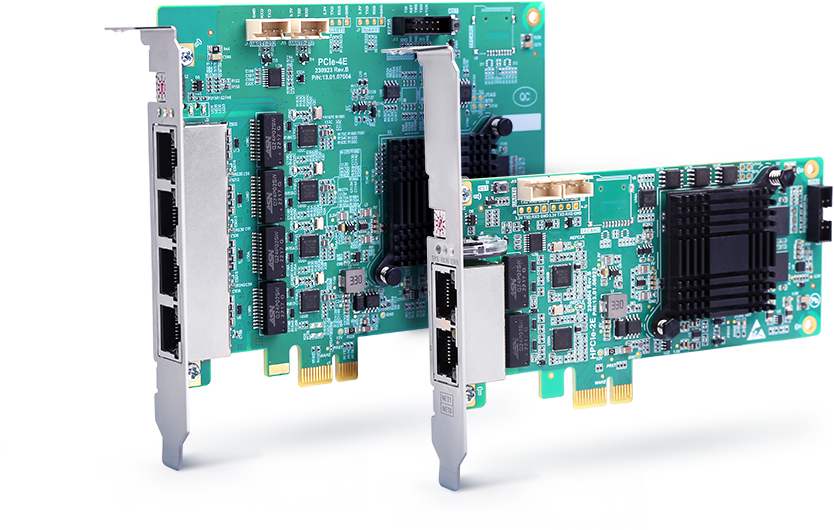

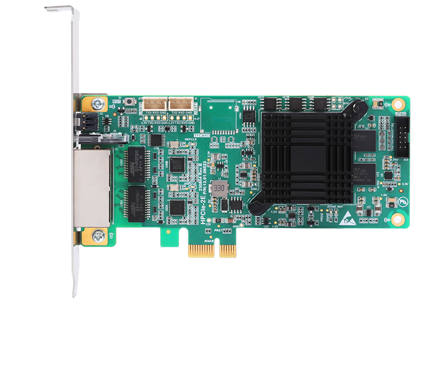

PCIe EtherCAT通讯卡
ZLG致远电子PCIe EtherCAT通讯卡适用于高端制造设备、机器人、激光加工、生物医疗、3C 制造和装配、锂电池包装、数控机床、流水线工作站、非标自动化装备、特种机床等不同智能制造设备应用需求。
产品参数表

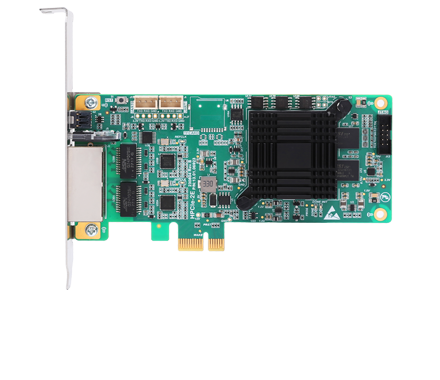

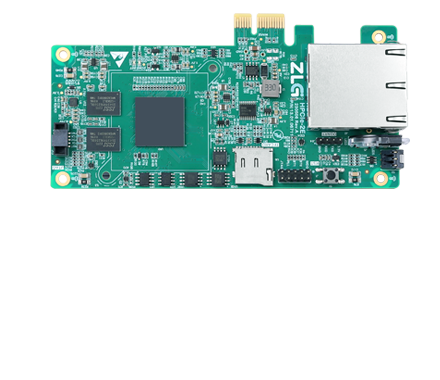

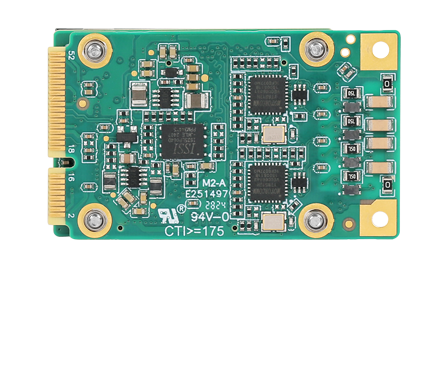

| 名称 | HPCIe-2E | PCIe-2E | PCIe-4E | MiniPCIe-2E |
|---|---|---|---|---|
| EtherCAT | 1路主站,2网口 | 1路主站,2网口 | 2路主站,4网口 | 1路主站,2网口 |
| 线路冗余 | 支持 | 支持 | 支持 | 支持 |
| 热插拔 | 支持 | 支持 | 支持 | — |
| CAN | — | — | — | — |
| 用户 I/O 输入 | — | — | — | — |
| 用户 I/O 输出 | — | — | — | — |
| 编码器 | — | — | — | — |
| PWM输出 | — | — | — | — |
| 安装方式 | 固定孔螺丝安装 | 固定孔螺丝安装 | 固定孔螺丝安装 | 固定孔螺丝安装 |
| 结构 | PCIe半高 | PCIe全高 | PCIe全高 | MiniPCIe |
| 产品尺寸 | 137.5mm × 68.92mm | 137.5mm × 111.15mm | 137.5mm × 111.15mm | 30mm × 50.95mm |
高实时性的网络技术助您抢占先机，决胜未来！

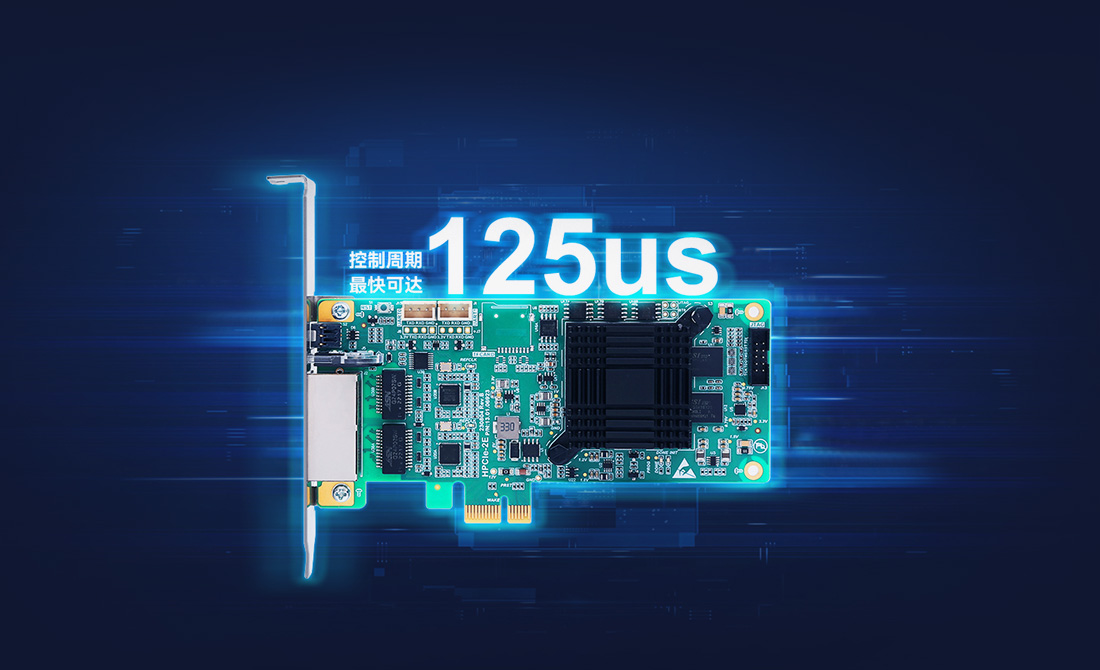

PCIe EtherCAT通讯卡控制周期最快可达125us，满足智能设备的高实时性控制要求。
商业授权的EtherCAT协议栈稳定性更有保证

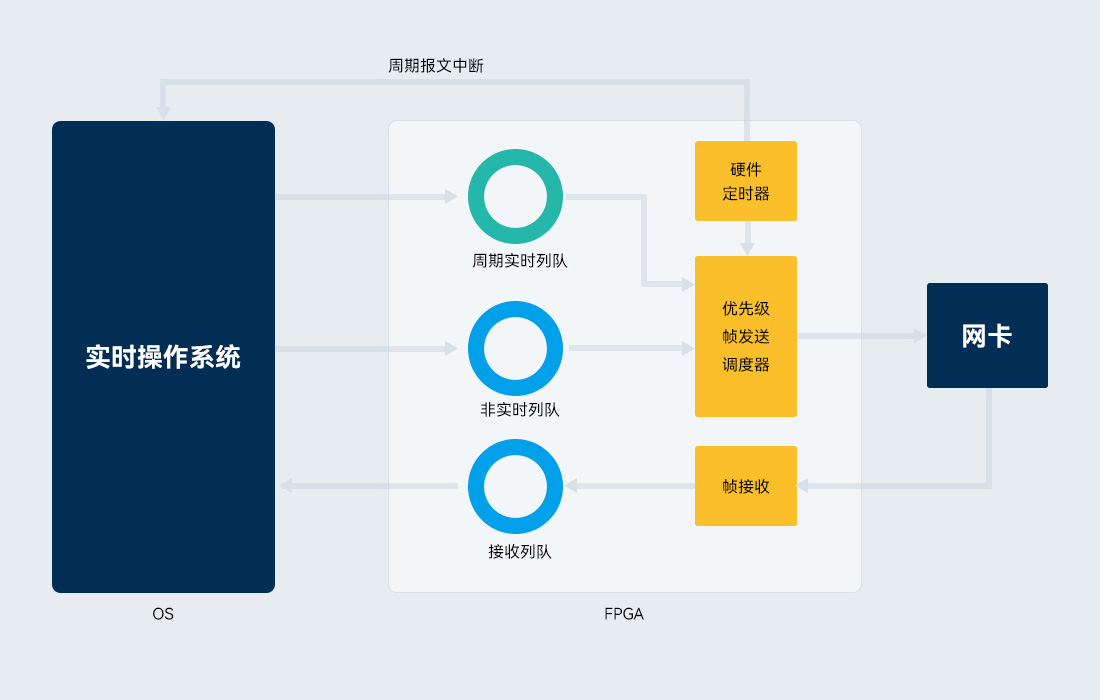

采用商业授权EtherCAT协议栈，拥有Time-Triggered Send (TTS) TTS硬件去抖动方式来消除周期报文的抖动，以解决应用层实时性不足的问题，通讯实时性更有保证。

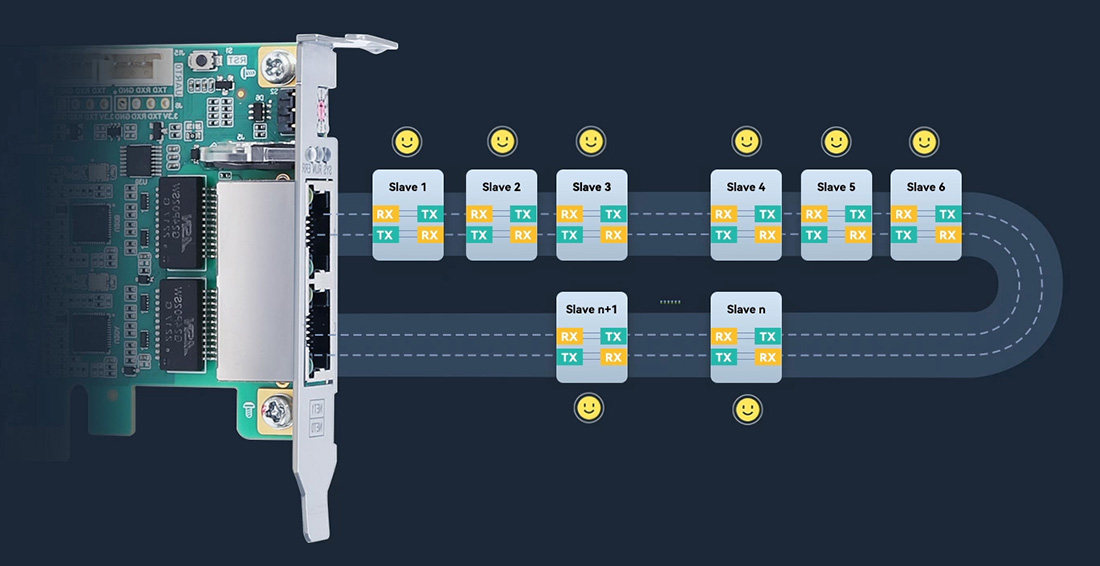

使用EtherCAT电缆冗余构建强大且故障安全的工业以太网网络
ZLG致远电子PCIe EtherCAT通讯卡支持 EtherCAT线缆冗余功能，即使电缆在某一点物理中断，也可以保持主站设备和从 站设备之间的通讯。

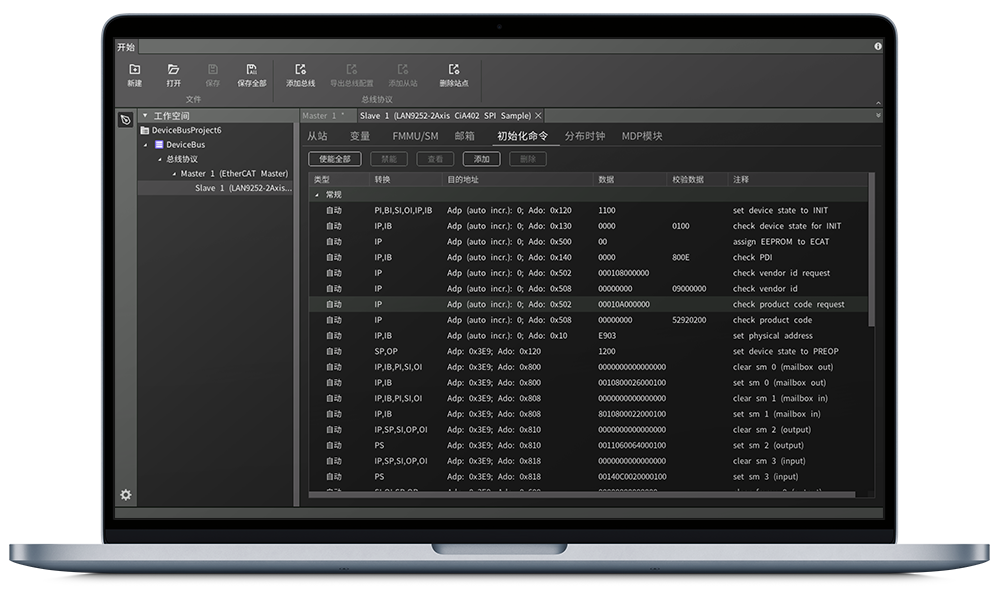

AWStudio EtherCAT配置软件
配套的AWStudio ( 运动控制版本 )软件提供了EtherCAT的配置功能，用户通过设备扫描或者手动配置 EtherCAT 从机设备来快速得到 ENI 的配置配置文件，降低用户使用EtherCAT 设备的门槛，提高开发效率。
- 初始化命令

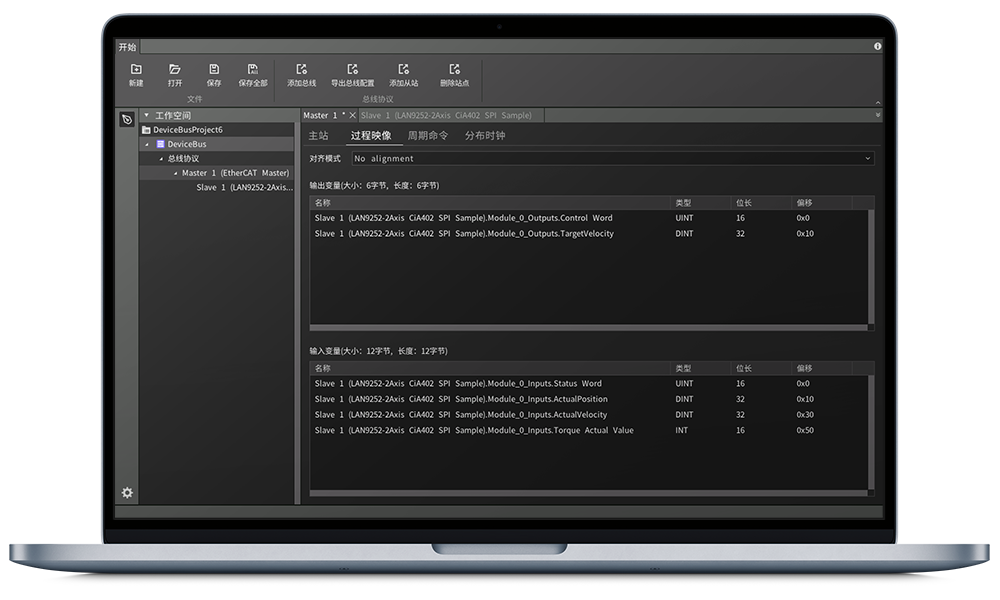

- 过程映像

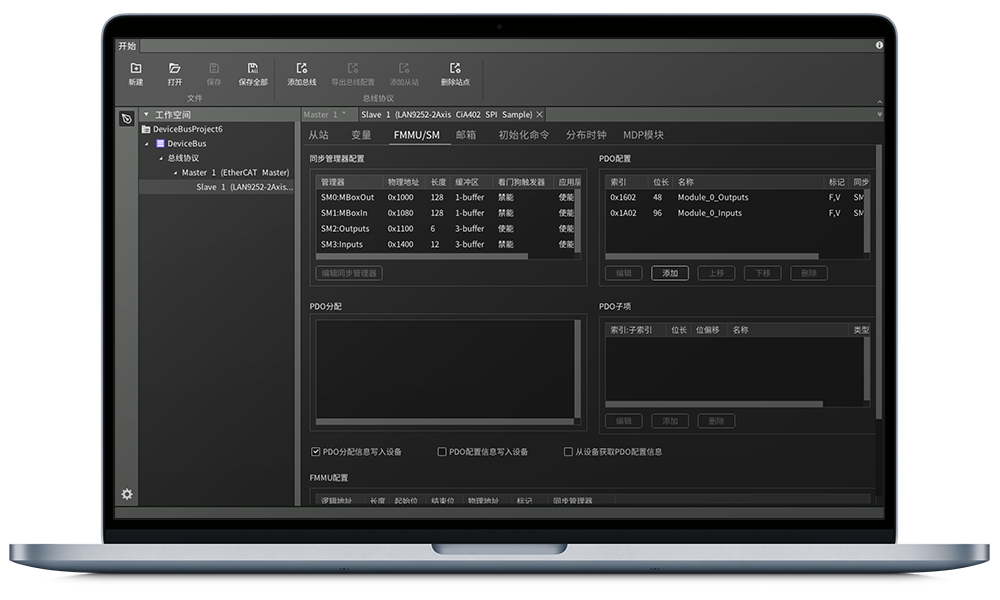

- FUMMU/SM

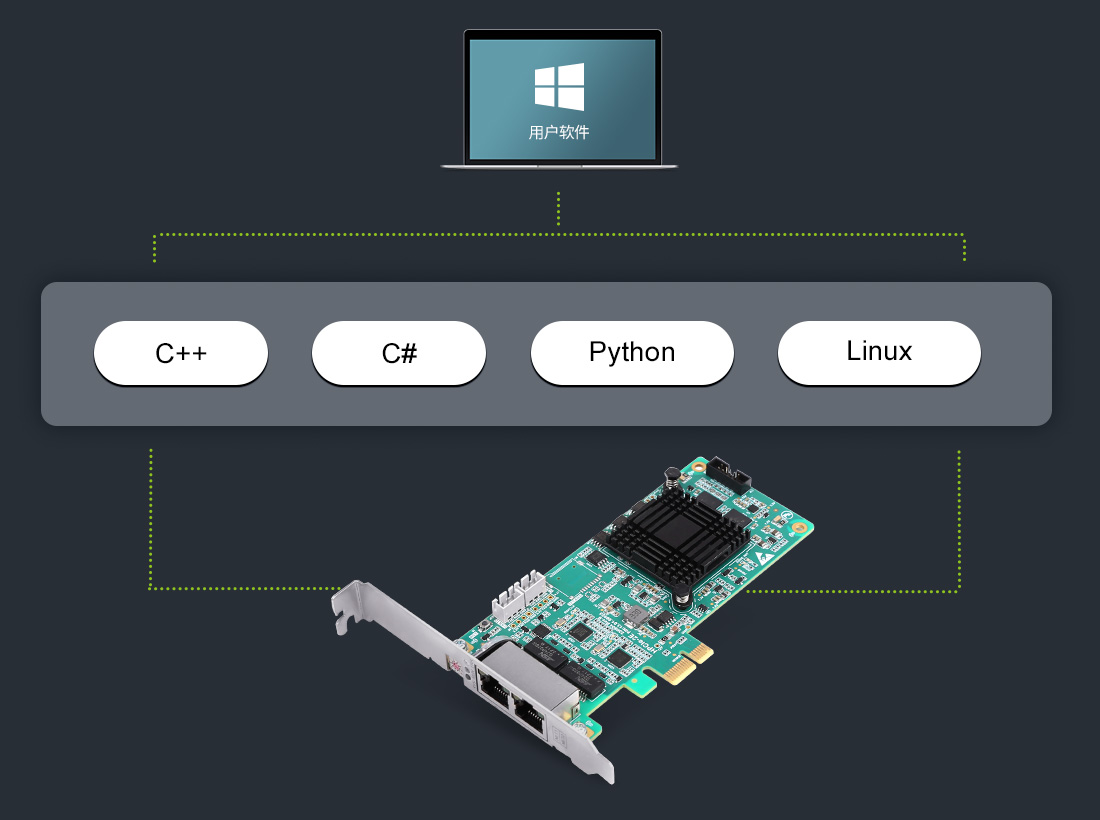

高效易用的二次开发函数
PCIe EtherCAT通讯卡提供二次开发库，可支持各类开发环境，如VC、VB、C#、Linux、Python、Windows等主流开发环境，用户只需修改设备类型即可实现不同接口的无缝切换，高效易用。
严格测试稳定可靠，品质更有保证

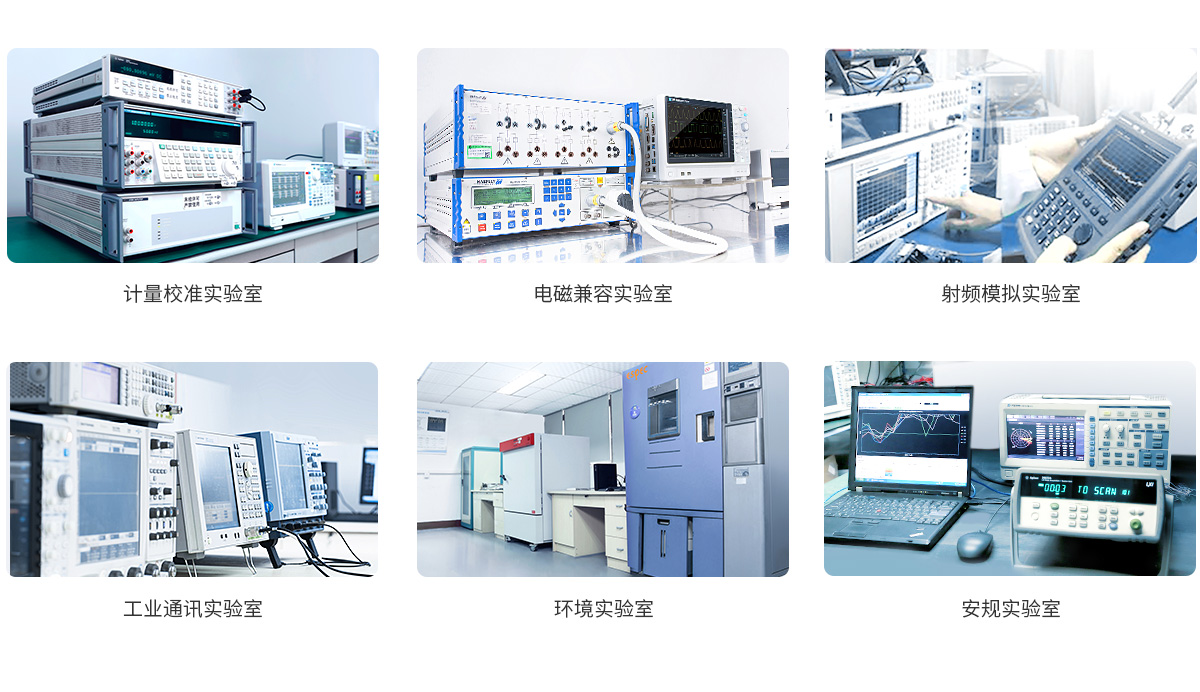

PCIe EtherCAT通讯卡均通过六大科研实验室严格的实践验证，保证在多种恶劣环境下仍然稳定可靠。
