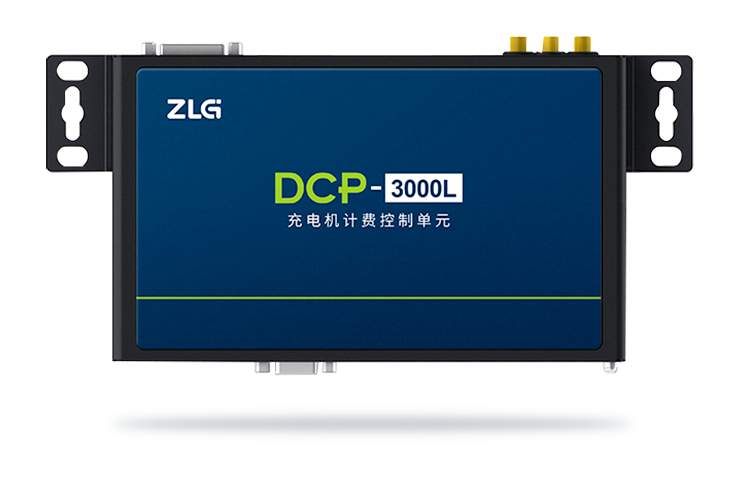

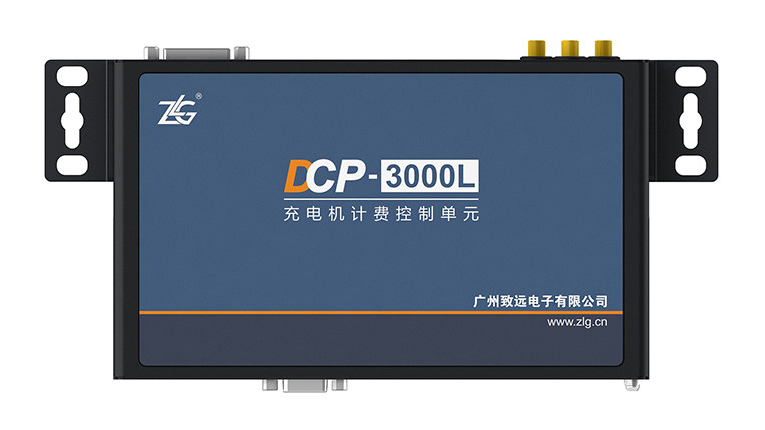

DCP-3000L 控制单元

DCP-3000L为一款Arm®工控机,设计符合国网充电桩计费单元需求,其采用Cortex®-A8内核的TI AM3354处理器,主频高达800MHz。集成串口、CAN-bus、以太网、SIM卡槽、音频、LVDS等接口,并支持北斗定位、蓝牙通信、4G全网通通信等功能,可实现充电桩人机显示、计费计量、支付、数据加解密、控制充电设备、与车联网平台通信等业务相关管理功能。

选型表

DCP-3000L
处理器TI Cortex®-A8 AM3354主频800MHz
操作系统Linux内存512M DDR3
电子硬盘1GB Nand Flash电阻触摸屏支持四线式电阻屏
最高显示分辨率1366*768图形加速支持
LVDS接口支持蓝牙支持
2G/3G/4G支持SIM卡座支持
GPS RS-232 2路 (1路与RS-485复用)支持北斗支持
UART TTL2路RS-2322路
(1路与RS-485复用)
RS-4852路
(1路与RS-232复用)
以太网1路千兆,1路百兆
CAN_bus2路隔离USB Host2路
DI6路光耦隔离DO6路继电器隔离
ADC4路12位音频接口1路音频输出
TF/SD卡1路RTC时钟支持
独立硬件看门狗支持供电电压12V
机械尺寸193mm*115mm环境测试-40℃~+85℃
静电测试接触放电6KV
空气放电8KV
群脉冲测试电源端口2KV
信号接口1KV
浪涌测试电源端口2KV
信号接口2KV
在线购买购买

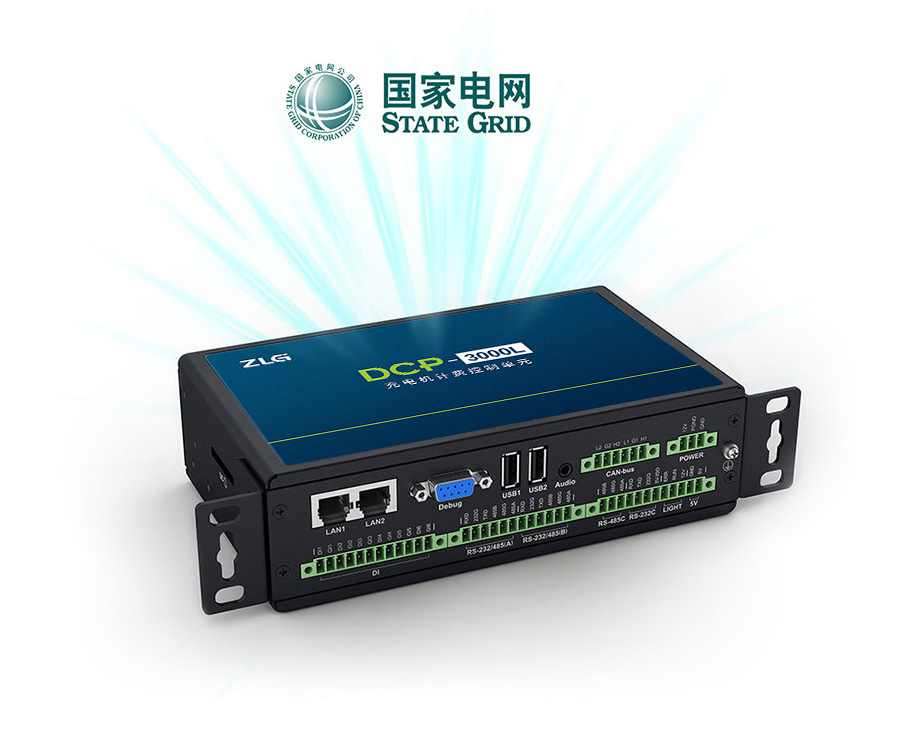

严格依照国家电网规范要求设计

DCP-3000L是严格依照国家电网《电动汽车非车载整车直流充电机通用技术规范》要求设计的充电桩计费控制单元,可实现充电桩人机显示、计费计量、支付、数据加解密、控制充电设备、与车联网平台通信等业务相关管理功能。

已通过国家电网计费控制单元应用软件联调测试

DCP-3000L已在国家电网公司通过计费控制单元应用软件联调测试,保证软硬件兼容性,帮助国家电网充电桩客户顺利通过招标验收。

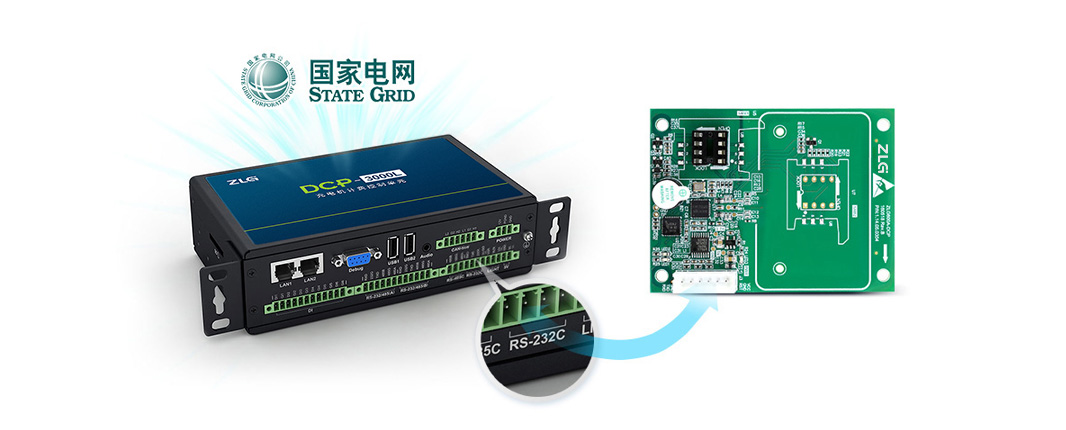

支持国网通信协议

支持国家电网直流充电机通信协议,可直接与符合国网协议的计费主板无缝对接

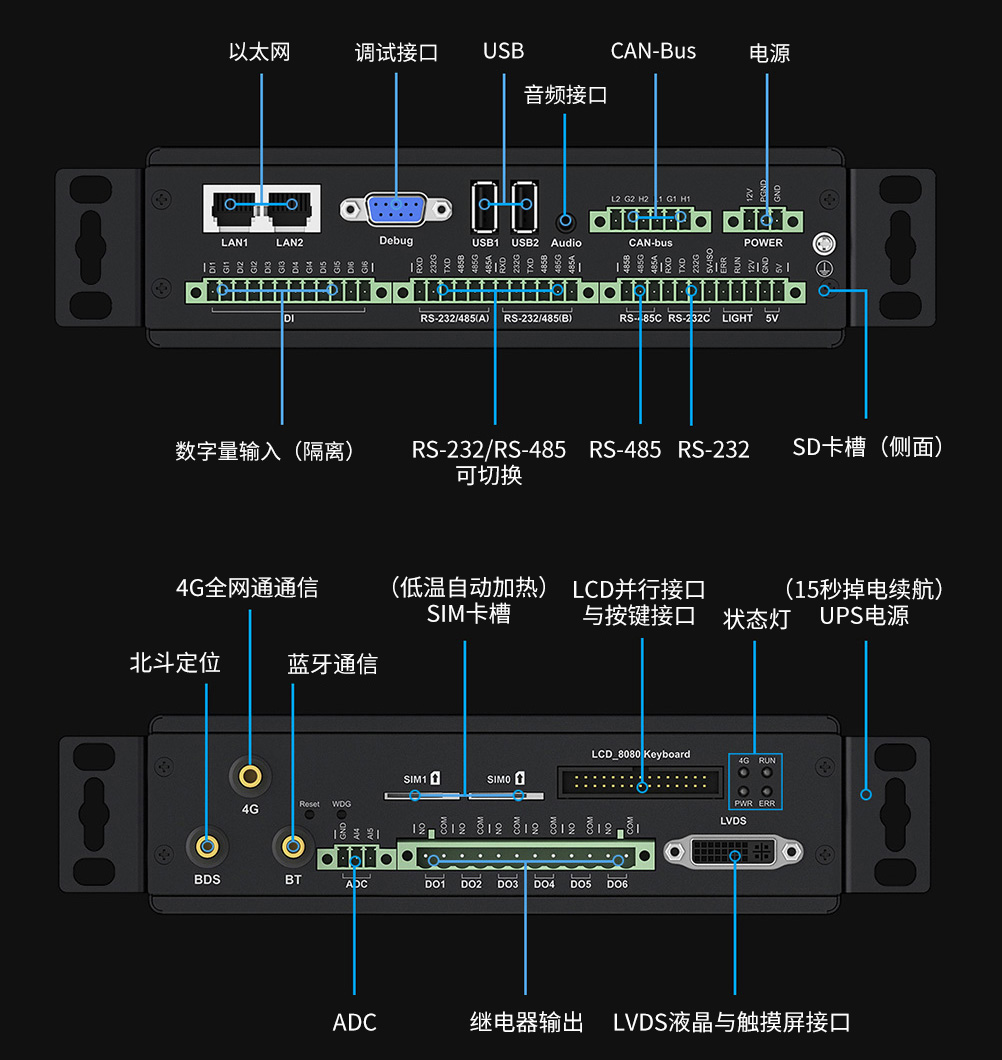

丰富的接口,强大的功能

DCP-3000L集成4路串口、2路CAN-Bus、2路以太网、1路音频、1路LVDS等接口,并支持蓝牙通信、4G全网通通信、北斗定位等功能,丰富的接口与强大的功能可实现更智能化的充电桩产品。

搭配ZWS物联网云平台,快速实现系统智能化升级

基于致远电子自主研发的ZWS物联网云平台,让设备实现智能化升级,支持远程固件升级、日志文件快速召回、业务数据监控、组态可视化呈现、海量数据分析等功能。

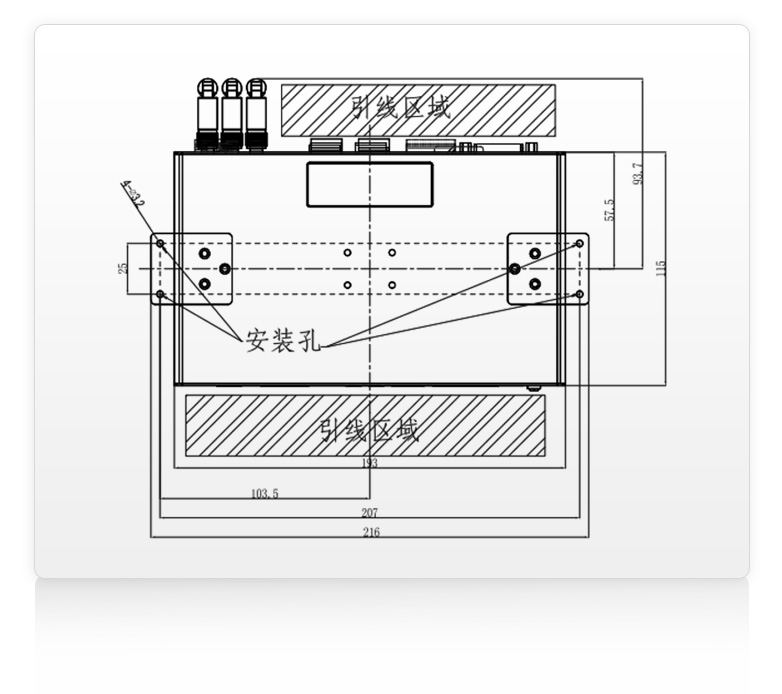

标准接口、便于安装

DCP-3000L将电源、串口、CAN-Bus、DI、DO等接口做成标准接线端子,并具有三种安装方式,便于充电桩内部安装接线。

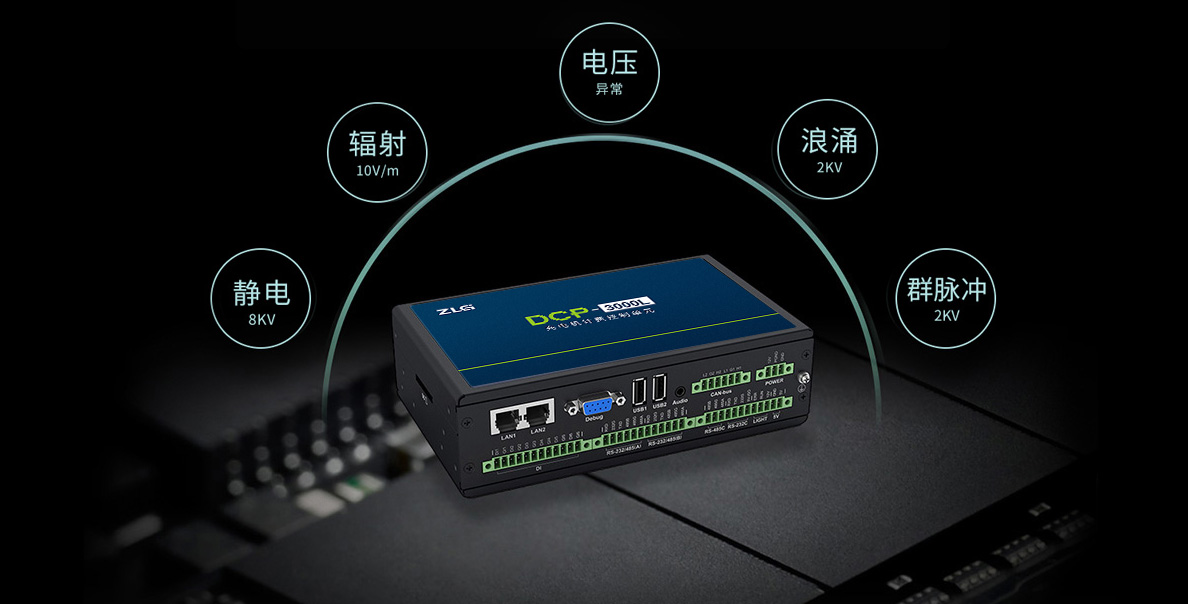

工业品质,坚如磐石

DCP-3000L经过静电放电、射频电磁场辐射、电快速瞬变脉冲群、浪涌、电压暂降与短时中断等抗干扰测试,保证在多种恶劣 环境下仍然稳定可靠,坚如磐石。
