EPCM5300A-LI 高性能柔性扩展工控机
EPCM5300A-LI工控机是基于M6548核心板开发的高性能工控机，工控机标配M6548-2GF8GLI-T工控核心板，是一款设计简洁、支持扩展、性能强劲工控机。
硬件资源表
| EPCM5300A-LI | |||
|---|---|---|---|
| 处理器 | TI AM6548 | 2D图形加速 | 支持 |
| ARM®内核 | 四核Cortex®-A53 +双核Cortex®-R5F | 3D图形加速 | 支持 |
| 主频 | 1.1GHz+ 400MHz | LCD接口（RGB888） | 支持 |
| 操作系统 | Debian | VGA接口 | 通过RGB转换支持 |
| 运行内存（SDRAM） | 2GB | LVDS接口 | 1路，4-Lane |
| 板载存储（eMMC） | 8GB | 显示分辨率 | 最高1920*1200 |
| 独立硬件看门狗 | 支持，1.6秒溢出 | 电阻触摸屏 | IIC、SPI或USB扩展支持 |
| 可编程实时单元PRU | 3组（每组2个，最多6个） | 电容触摸屏 | IIC扩展支持 |
| PRU扩展UART | 最高18路 | MIPI-CSI | 1路，4-Lane |
| PRU扩展以太网 | 最高6路千兆以太网 | 摄像头分辨率 | 最高4096*4096 |
| UART | 5路（含1路调试串口） | 音频接口 | 最高3路 |
| 以太网 | 1路10/100/1000Mbps | PWM | 最高6路 |
| RTC实时时钟 | IIC扩展支持 | CAP捕获 | 1路 |
| IIC | 最高4路 | 正交编码脉冲 | 最高3路 |
| SPI | 最高6路 | ADC | 2个12位ADC，16路通道 |
| CAN-FD | 2路 | GPIO | 最高200路 |
| OSPI Flash① | 最高2路 | 供电电压 | +5.0V |
| SD/MMC | 1路 | 工作温度⑤ | -40℃~+70℃ |
| USB 2.0② | 2路 | 机械尺寸 | 232mm*113.2mm*44.5mm |
| USB 3.1③ | 1路 | PRU扩展配件 | EPCM5300A-PRU扩展机 |
| ④PCI-Express 3.1 | 最高2路 | ||
注：
- ①OSPI Flash：最高2路，其中1路与UART复用
- ③USB 3.1（暂不支持）：1路，与1路PCIe复用
- ⑤工作温度：-40℃~+70℃（取决于散热器，致远散热器只测到70度）
- ②USB 2.0：2路，其中1路可与USB 3.1复用
- ④PCI-Express 3.1（暂只支持PCIe 2.0）：最高2路，支持1-Lane和2-Lane

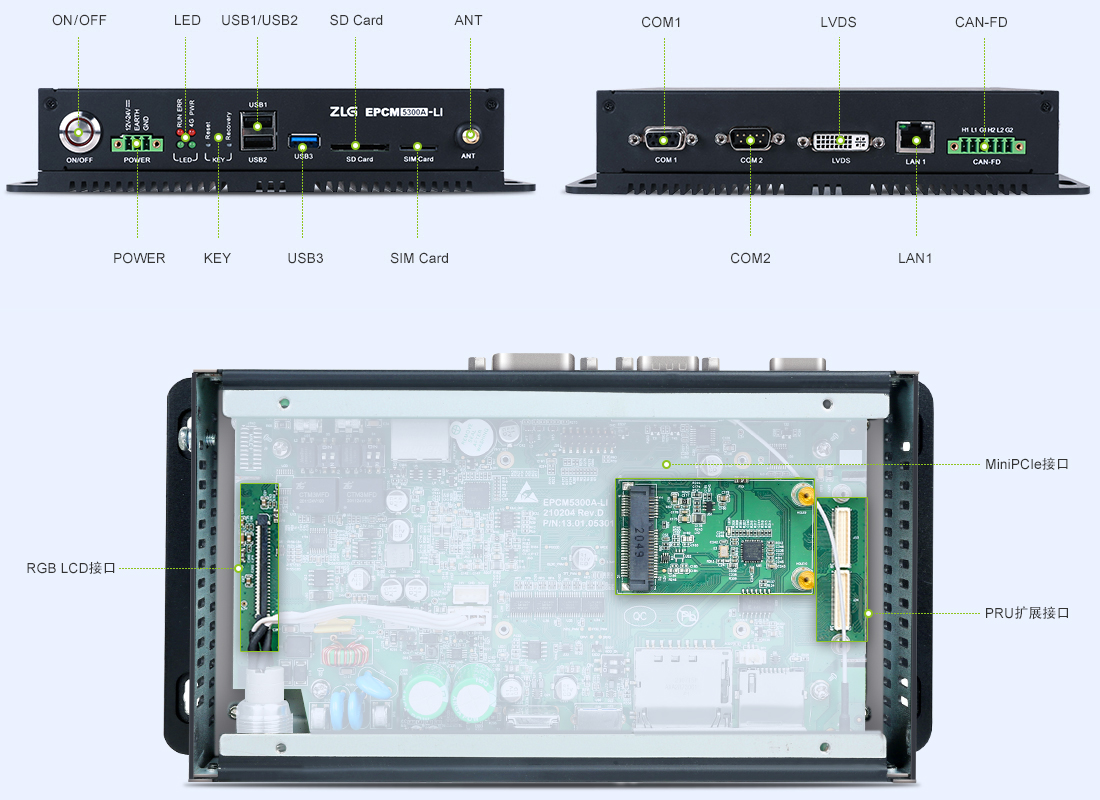

接口丰富，多场景应用
EPCM5300A-LI主机集成了大量的外设和接口资源，千兆以太网、UART、CAN-FD、LVDS、Mipi、USB 3.0、PCIE、IIC、SPI、GPIO等资源悉数引出，满足多场景使用。

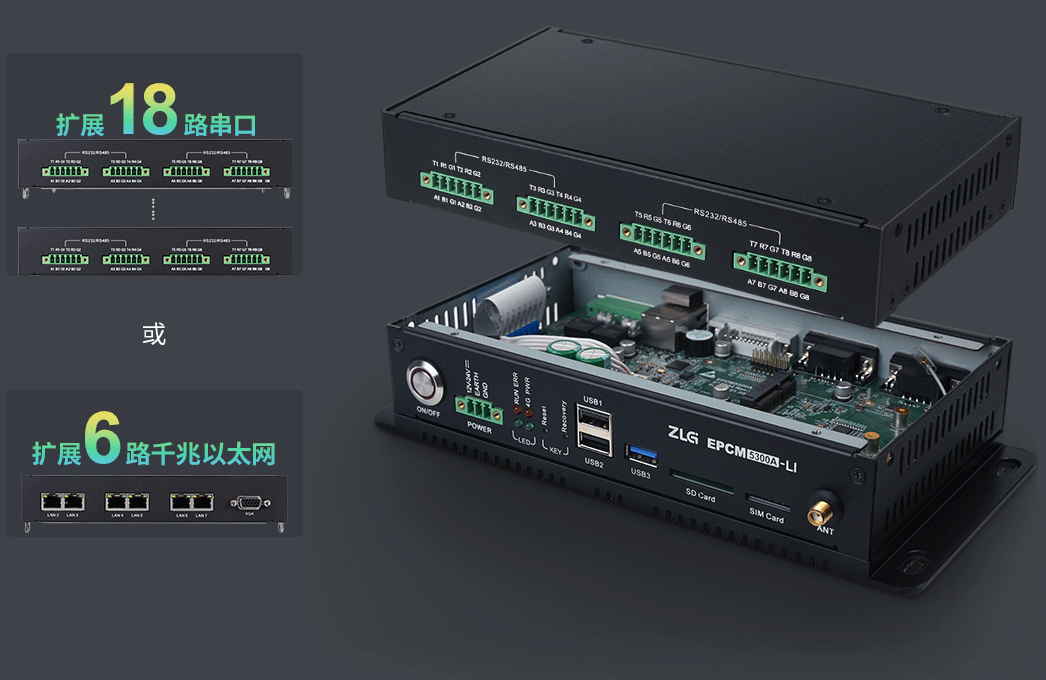

可堆叠、可扩展的灵活扩展设计
EPCM5300A-LI主机兼容EPCM5300A-PRU模块，可用于扩展千兆以太网和串口，最多可扩展6路千兆以太网或18路串口。也可选配扩展堆叠EPCM5300A-PRU扩展机（支持扩展8路串口或6路千兆以太网），轻松组装更省心。
搭配ZWS物联网云平台，快速实现系统智能化升级
基于致远电子自主研发的ZWS物联网云平台，让设备实现智能化升级，支持远程固件升级、日志文件快速召回、业务数据监控、组态可视化呈现、海量数据分析等功能。
广泛应用领域
