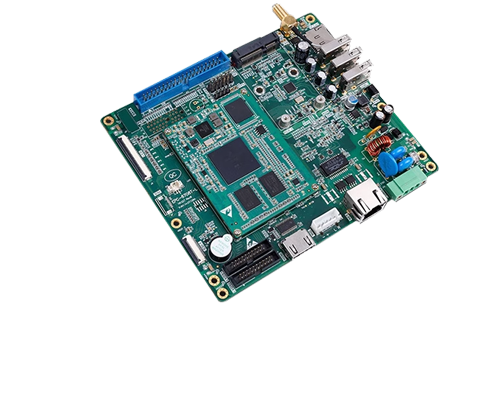

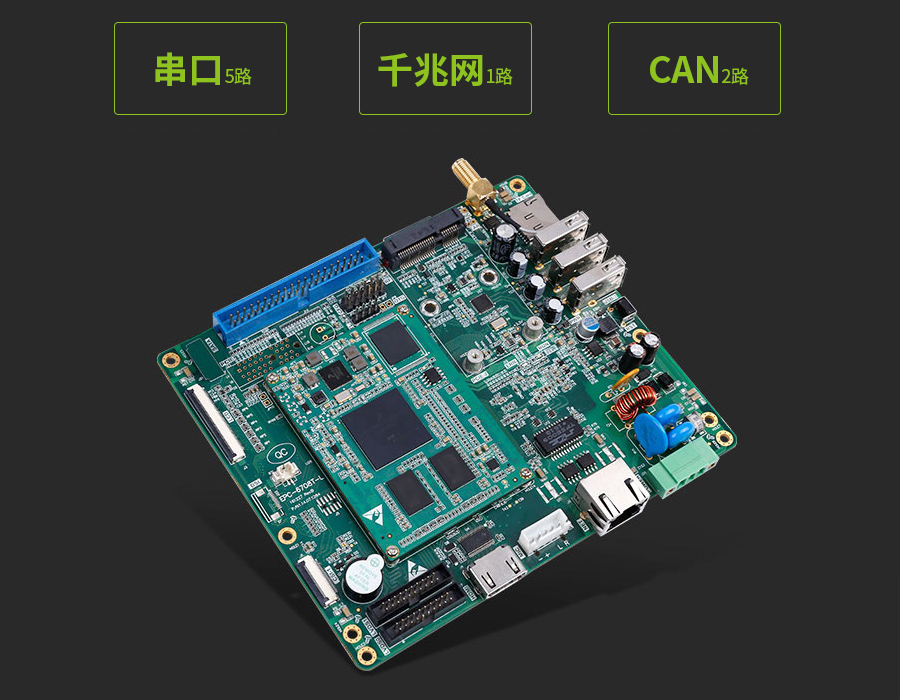

IoT9000A-LI工控主板
IoT9000A-LI工控板采用飞思卡尔Cortex®-A9 双核处理器,集成1GB工业级DDR3、4GB电子硬盘、千兆以太网、音频、USB、CAN、UART、HDMI、LVDS、LCD 等接口,支持1080P 60fps 视频解码、1080P 30fps 视频编码,支持2D、3D 图形引擎,可满足视频广告、医疗、工业控制、图形图像处理以及车载娱乐系统等应用需求。
IoT9000A-LI工控主板
IoT9000A-LI工控板采用飞思卡尔Cortex®-A9 双核处理器,集成1GB工业级DDR3、4GB电子硬盘、千兆以太网、音频、USB、CAN、UART、HDMI、LVDS、LCD 等接口,支持1080P 60fps 视频解码、1080P 30fps 视频编码,支持2D、3D 图形引擎,可满足视频广告、医疗、工业控制、图形图像处理以及车载娱乐系统等应用需求。
工控主板
购买选型表

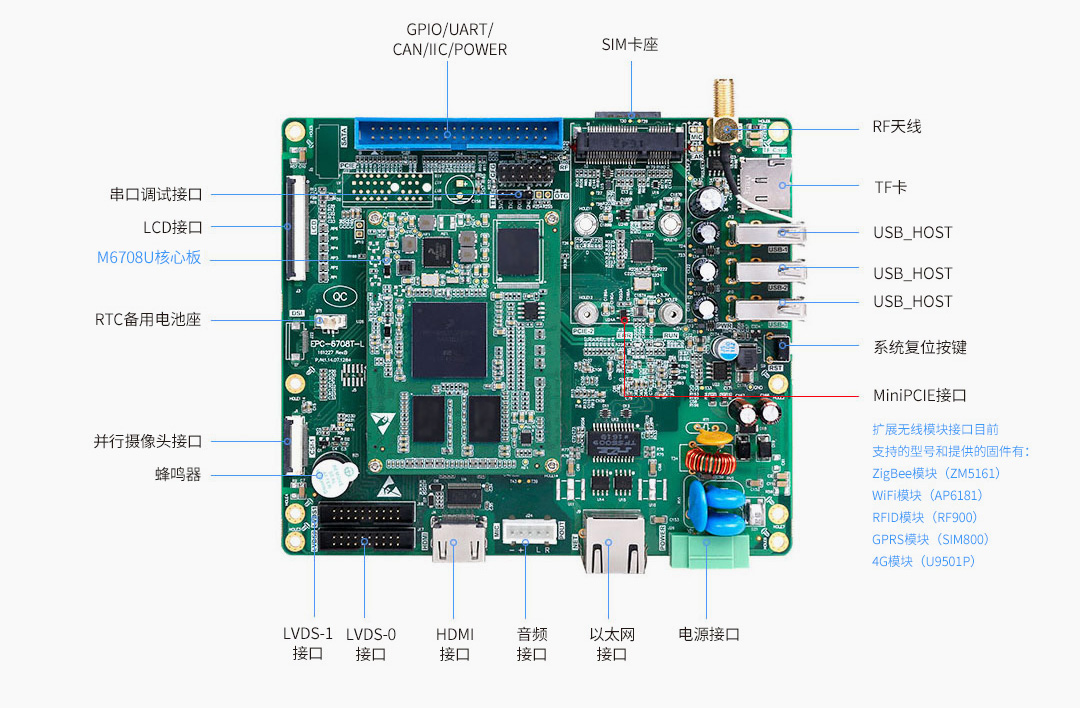

IoT9000A-LI | |||
---|---|---|---|
处理器 | NXP Cortex®-A9 i.MX6U | 主频 | 800MHz 双核 |
操作系统 | Linux | 内存 | 1G DDR3 |
电子硬盘 | 4G EMMC | 电阻触摸屏 | 支持四线式电阻屏 |
电容触摸屏 | 可提供方案支持 | 最高显示分辨率 | 1920*1200 |
图形加速 | 支持2D/3D图形加速 | LCD接口(RGB) | 1路 |
VGA接口 | 可提供方案支持 | LVDS接口 | 2路 |
HDMI | 1路 | 无线功能 | 可选配zigbee、LoRa、Wi-Fi、2G/3G/4G |
SIM卡座 | 1路 | UART TTL | 4路(含1路调试串口) |
1000兆 | 1路 | CAN_bus | 2路(TTL电平) |
USB Host | 3路 | IIC | 2路(复用) |
PCIE | 支持(未焊接) | EIM总线 | 支持 |
GPIO | 12路 14路(复用) | CSI | 1路(并行接口) |
MIPI CSI | 支持(未焊接) | 模拟摄像头 | 配板支持4路 |
功放功率 | 0.5W | 音频接口 | 1路支持录音+播放 |
SATA2 | 支持(未焊接) | TF/SD卡 | 1路 |
RTC时钟 | 支持 | 独立硬件看门狗 | 支持 |
供电电压 | 12V | 机械尺寸 | 146mm*125mm |
环境测试 | -40℃~+85℃ | 静电测试 | 接触放电±6KV |
群脉冲测试 | 电源端口±2KV 网络端口±1KV | 浪涌测试 | 电源共模±2KV 电源差模±1KV |
传导骚扰抗扰度测试 | EN55022 CLASS A | 安规 | 电源隔离耐压500VDC |
选配配件型号 | IoT9000A-LI-PACK Camera-Demo | 在线购买 | 购买 |

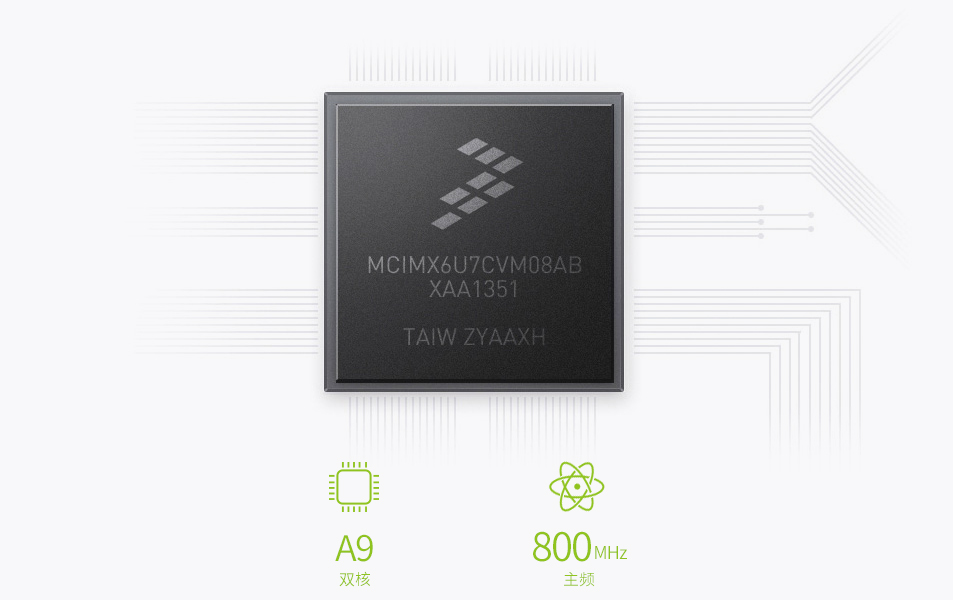

工业级i.MX6双核处理器
IoT9000A-LI工控板采用Freescalei.MX6 Cortex®-A9 工业级双核处理器,800MHz 主频,强劲性能,无所不能。
强大的编解码功能
IoT9000A-LI的处理器集成了1080P视频编解码、2D/3D图像形加速、H.264硬件压缩等强大的多媒体编解码功能,轻松流畅处理多媒体文件。
丰富的多媒体接口
IoT9000A-LI的处理器拥有2路摄像头、1路HDMI、1路LCD、2路LVDS接口,轻松实现图像采集和媒体显示。
优异的数据连接功能
IoT9000A-LI支持5路UART、4路USB 2.0高速接口、 1路千兆/百兆网接口,满足常规数据通讯; 支持2路CAN-bus接口、支持2路RS-485接口 扩展,满足工业现场数据可靠传输的需求。

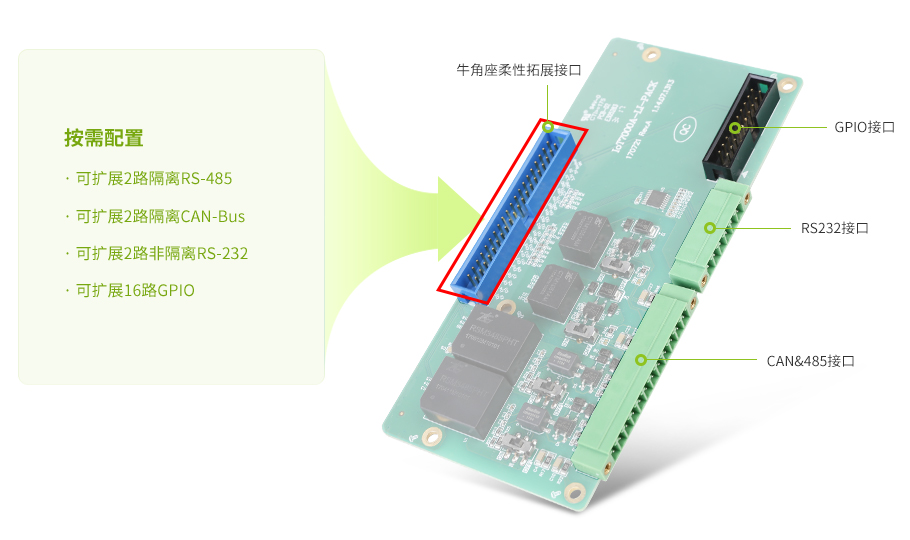

柔性扩展,按需配置
IoT9000A-LI除了自身的丰富的外设资源外,搭配柔性扩展配件板IoT9000A-LI-PACK,可扩展出2路隔离RS-485,2路隔离CAN-bus,2路非隔离RS-232,12路GPIO等常用接口,用户可轻松实现现场总线通信,助力用户快速将产品投入市场。
搭配ZWS物联网云平台,快速实现系统智能化升级
基于致远电子自主研发的ZWS物联网云平台,让设备实现智能化升级,支持远程固件升级、日志文件快速召回、业务数据监控、组态可视化呈现、海量数据分析等功能。

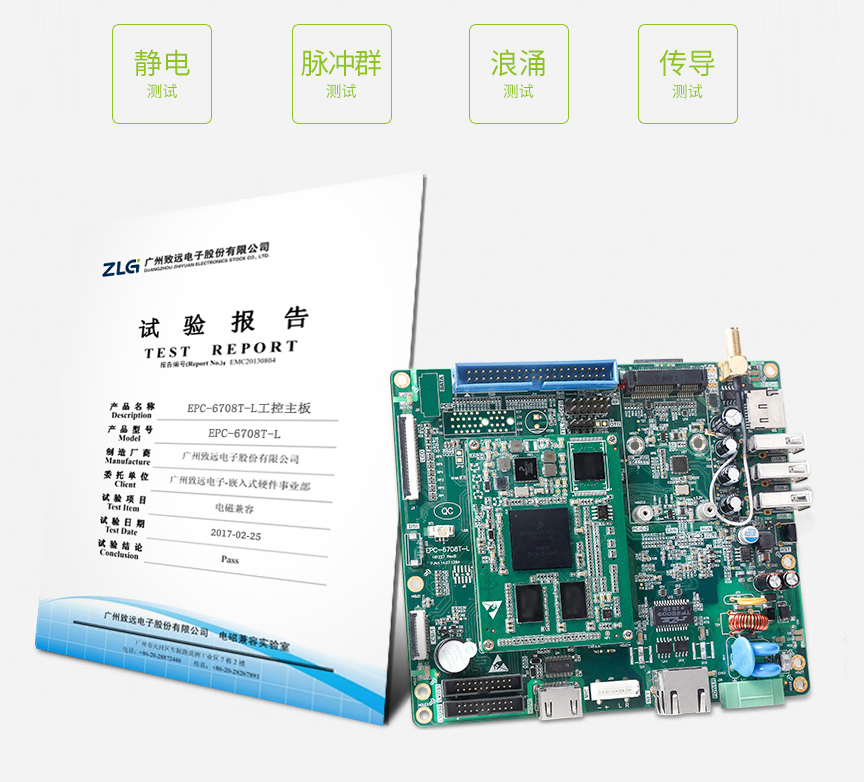

电磁兼容按照IEC61000-4标准设计
电磁兼容按照IEC61000-4标准设计,含静电、脉冲群、浪涌、传导骚扰等测试。
丰富的软硬件参考资料
提供丰富的光盘资料,配套软硬件设计指导书、参考图纸、软件API、评估Demo等,协助开发者快速完成产品设计。
