特点优势
-
支持设定CAN类型、CAN FD标准和CAN FD加速等参数
-
CAN报文发送支持周期、状态改变、单次发送等多种触发方式
-
CAN报文发送支持多种数据来源
-
支持以整帧、字节等方式操作发送报文和接收报文
-
支持标准帧、扩展帧及远程帧
-
持自定义发送模式，可自定义精准发送CAN或CAN FD报文

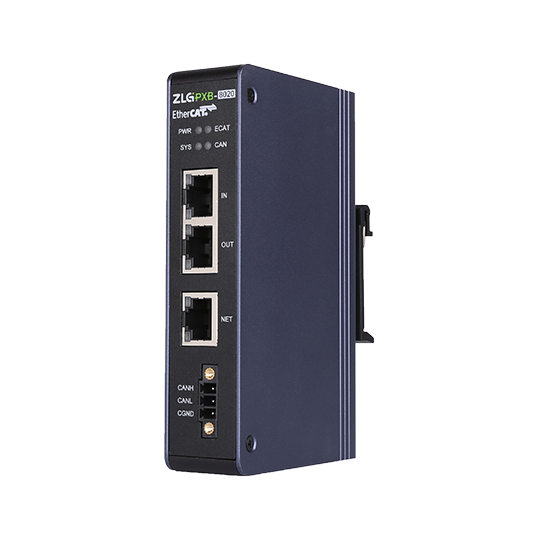

EtherCAT转CAN/CAN FD协议转换器
PXB-8020
PXB-8020产品是致远电子推出的EtherCAT转CAN/CAN FD工业现场总线协议转换器。PXB-8020协议转换器提供简单好用的上位机配置工具，仅需一连一配，轻松实现CAN/CANFD数据转换接入到EtherCAT控制系统。

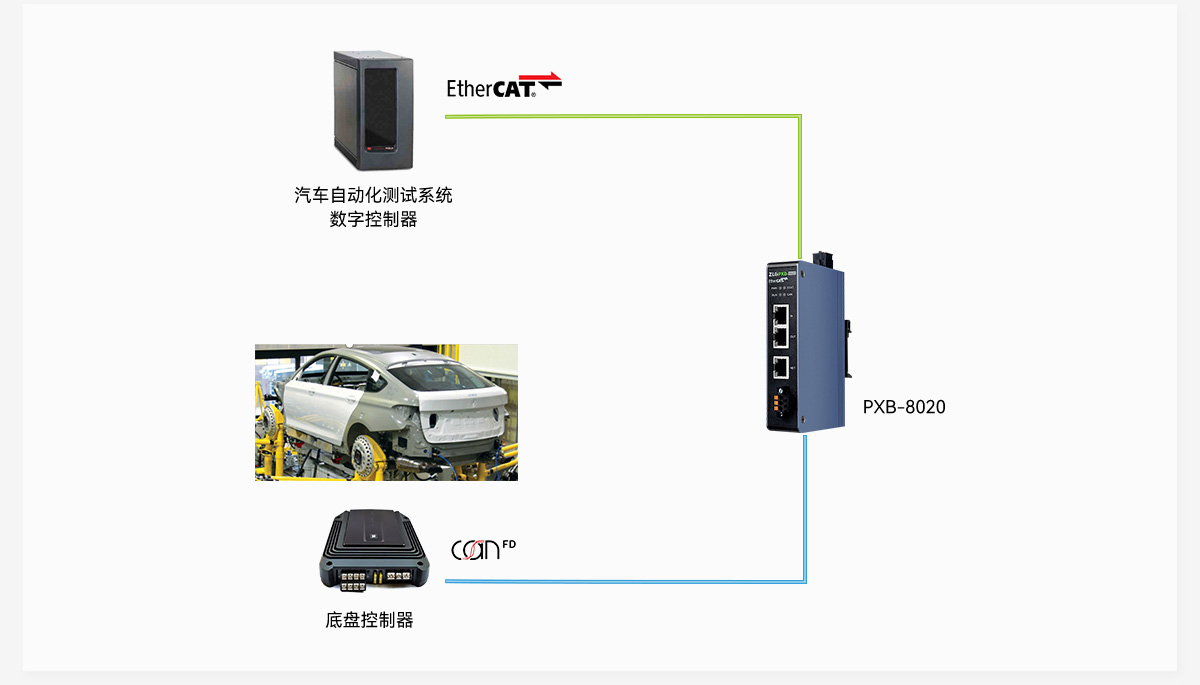

代表案例图
汽车自动测试将CANFD数据转为EtherCAT接入测试系统
规格参数
| 输入电压： | 9 ~ 36VDC，150mA @ 12VDC |
| 电源保护： | 防反接保护、短路保护 |
| 自动重启触发器： | 内置独立 WDT（看门狗定时器） |
| CAN隔离： | 数字隔离、电源隔离 |
| CAN FD波特率： | 40k~5Mbps，支持CAN FD加速 |
| 终端电阻： | 内置120Ω（可使用上位机软件进行配置） |
| 外壳材质： | 金属+塑胶 |
| 尺寸： | 125.00mm×76.00mm×28.00mm（裸机） |
| 安装方式： | 标准35mm DIN导轨 |
| 工作温度： | -40 至 85°C（-40 至 185°F） |
| 存储温度： | （含包装） -40 至 85°C（-40 至 185°F） |
| 相对湿度： | 5 至 95%（非冷凝） |
| EMI： | EN55032，CLASS A |
| EMC IEC/EN 61000-4-2 ESD： | 接触：4.0 kV；空气：8.0 kV |
| IEC/EN 61000-4-4 EFT： | 电源：1.0 kV；信号：0.5 kV |
| IEC/EN 61000-4-5 Surge： | 电源：1.0 kV；信号：0.5 kV |
| IEC/EN 61000-4-6 CS（150 kHz 至 80 MHz）： | 电源：3 V/m；信号：3 V/m |
资料下载
- 【用户手册】PXB-80xx系列协议转换器 V0.92下载次数：726次 文件大小：2.54MB 更新日期：2024-03-20
- 【应用软件】配置软件AWPX Tools V0.8.15下载次数：678次 文件大小：88.2MB 更新日期：2024-06-03
- 【应用软件】PXB-8020协议转换器XML文件下载次数：114次 文件大小：13.3KB 更新日期：2024-05-11
- 【测试报告】PXB-8020 电磁兼容性试验报告20240613下载次数：8次 文件大小：6.38MB 更新日期：2024-10-29
- 【测试报告】PXB-8020 环境适应性试验报告20240604下载次数：5次 文件大小：3.2MB 更新日期：2024-10-29
- 【应用笔记】PXB-8020快速入门指南 V1.00下载次数：52次 文件大小：1.39MB 更新日期：2024-07-30
- 【开发资料】PXB-80xx系列协议转换器六视图下载次数：60次 文件大小：166KB 更新日期：2024-03-21
- 【开发资料】PXB-80xx系列协议转换器3D模型下载次数：33次 文件大小：1.49MB 更新日期：2024-03-21
