特点优势
-
IP地址、从机ID、目标IP和端口均可设定
-
支持4种工作模式：EtherCAT从转Modbus TCP/RTU主/从站
-
当Modbus侧设置为主站时，最大支持32个Modbus从站设备
-
持01H、02H、03H、04H、05H、06H、15H、16H指令
EtherCAT转Modbus协议转换器

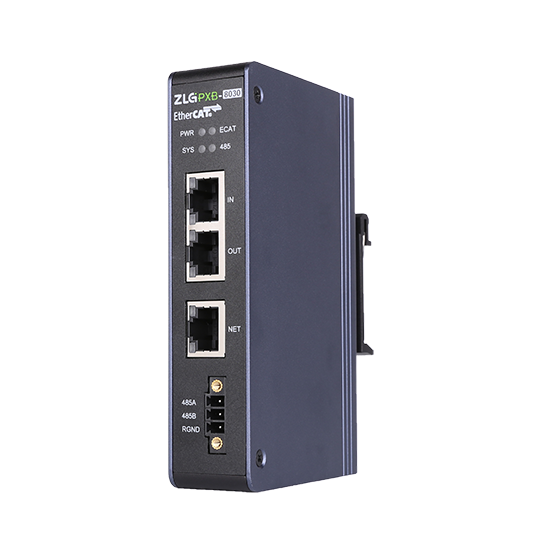

PXB-8030
PXB-8030产品是致远电子推出的Modbus转EtherCAT的协议转换器，产品提供上位机配置工具，仅需一连一配，轻松实现Modbus设备接入EtherCAT主控系统,亦可实现Modbus和EtherCAT网络在PLC控制系统之间无缝传输数据。
代表案例图

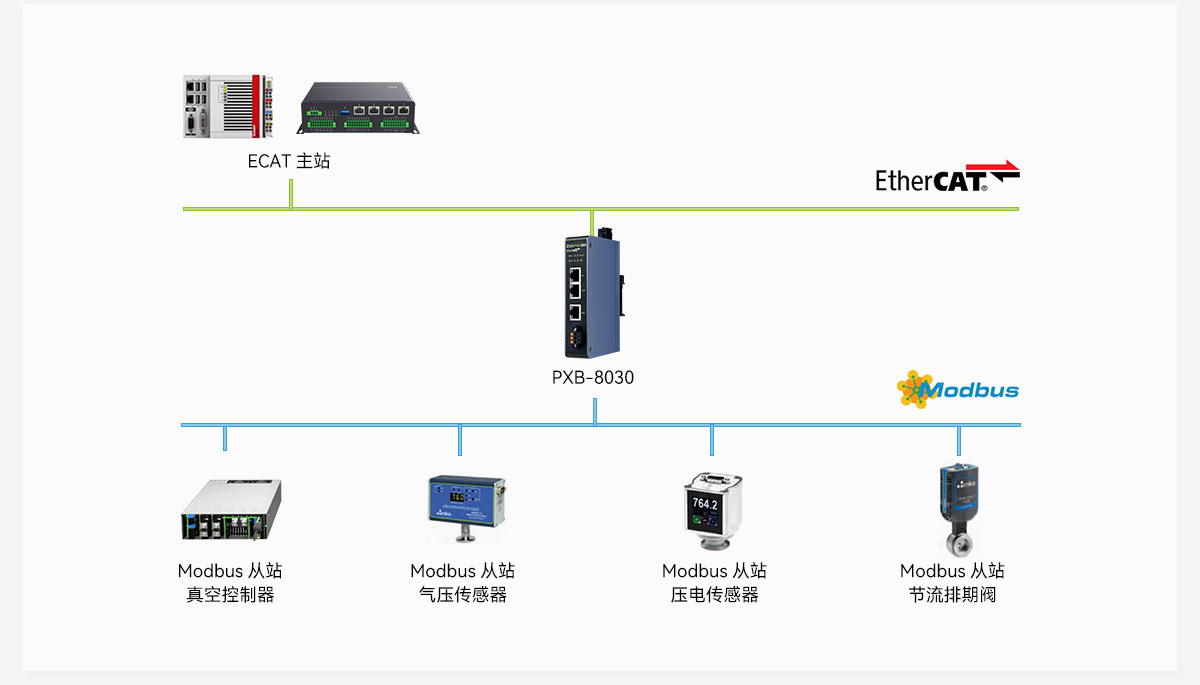

PXB-8030 高端制造设备行业将Modbus设备接入EtherCAT主站控制系统
规格参数
| 输入电压： | 9 ~ 36VDC，150mA @ 12VDC |
| 电源保护： | 防反接保护、短路保护 |
| 自动重启触发器： | 内置独立 WDT（看门狗定时器） |
| RS485隔离： | 数字隔离、电源隔离 |
| RS485波特率： | 最高可达2Mbps |
| 终端电阻： | 内置120Ω（可使用上位机软件进行配置） |
| 外壳材质： | 金属 |
| 尺寸： | 125.00mm×76.00mm×28.00mm（裸机） |
| 安装方式： | 标准35mm DIN导轨 |
| 工作温度： | -40 至 85°C（-40 至 185°F） |
| 存储温度： | （含包装） -40 至 85°C（-40 至 185°F） |
| 相对湿度： | 5 至 95%（非冷凝） |
| EMI： | EN55032，CLASS A |
| EMC IEC/EN 61000-4-2 ESD： | 接触：4.0 kV；空气：8.0 kV |
| IEC/EN 61000-4-4 EFT： | 电源：1.0 kV；信号：0.5 kV |
| IEC/EN 61000-4-5 Surge： | 电源：1.0 kV；信号：0.5 kV |
| IEC/EN 61000-4-6 CS（150 kHz 至 80 MHz）： | 电源：3 V/m；信号：3 V/m |
