规格参数
zigbee无线端
| 项目 | 特性 | 备注 | ||
|---|---|---|---|---|
| RF处理器 | NXP工业级zigbee处理器 | |||
| 无线协议标准 | IEEE 802.15.4 | |||
| 频段 | ISM (2.4～2.5GHz) | |||
| 典型RF特性 | ||||
| 描述 | 最小值 | 典型值 | 最大值 | 单位 |
| 频率范围 | 2.405 | - | 2.485 | GHz |
| 接收灵敏度 | - | -100 | - | dBm |
| 发送功率 | - | 20 | - | dBm |
| 链路预算 | - | 120 | - | dBm |
| 信道带宽 | - | 5.0 | - | MHz |
| 无线输出速率 | - | 250 | - | Kbps |
| 浪涌保护 | 2000VDC | |||
| 组网协议 | Fastzigbee协议 | |||
| 最大节点接入容量 | 65535个 | |||
| 最大信号覆盖范围 | 2.5Km | |||
| 透明传输 | 支持 | 以太网端 | ||
| 远程配置 | 支持 | |||
| 软件配置 | 支持 | |||
| AT指令配置 | 支持 | |||
| 工作状态指示 | 支持 | |||
| 短地址 | 支持 | |||
| 信道 | 16个通道可选 | 用于避免同频干扰 | ||
| 通信模式 | 单播或广播 | |||
| 通信保障机制 | 支持 | 路径自调整自重发 | ||
以太网端
| 项目 | 特性 | 备注 |
|---|---|---|
| 以太网接口 | 10/100Mbps自适应 | 支持AUTO MDI/MDIX |
| 工作方式 | TCP Server | |
| TCP Client | 支持4个连接，满足多用户管理 | |
| UDP | 支持多机通讯 | |
| Real COM | ||
| 波特率 | 300bps~1.152Mbps | zigbee -- 以太网 |
| 网页配置 | 支持 | |
| 软件配置 | 支持 | |
| AT指令配置 | 支持 | |
| 防火墙 | 支持 | 可设置8个认证IP或IP段 |
| 本地固件升级 | 支持 | |
| 远程固件升级 | 支持 | |
| 配置软件函数库 | 免费提供 | |
| 应用程序函数库 | 免费提供 | VC、VB、Delphi和C++Builder |
接口说明
| RJ45接口 | 引脚号 | 引脚含义 | 参数 |
|---|---|---|---|
 | 1 | Tx+ | 支持交叉线或平行线连接 |
| 2 | Tx- | ||
| 3 | Rx+ | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | Rx- | ||
| 7 | NC | ||
| 8 | NC |
| 天线接口 | 接口标准 | 特性 |
|---|---|---|
 | SMA外螺纹母头标准接口 | 阻抗特性50Ω |
注：产品已标配天线，用户亦可根据实际应用，连接不同类型的2.4G天线
| 功能接口 | 引脚名 | 功能描述 | 备注 |
|---|---|---|---|
 | ADC1 | 远程AD | |
| ADC2 | 远程AD | ||
| DIO4 | 远程IO | ||
| DIO5 | 远程IO | ||
| VDD3.3 | 无线端电源正 | 用户使用设备时无需理会 | |
| GND | 无线端电源地 | ||
| TXD | 无线端透传发送串口 | ||
| RXD | 无线端透传接收串口 |
| 电源接口 | 引脚名 | 功能描述 | 备注 |
|---|---|---|---|
 | 9~24V | 直流电源正 | 宽压供电 |
| EARTH | 大地 | ||
| GND | 直流电源负 |
工作条件
| 类别 | 规格 | 说明 | |||
|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 单位 | ||
| 输入电压 | 9 | 12 | 24 | V | 宽压 |
| 工作电流 | 116 | - | 265 | mA | VIN = 5V |
| 工作温度 | -40 | - | +70 | ℃ | |
| 保存温度 | -40 | - | +70 | ℃ | |

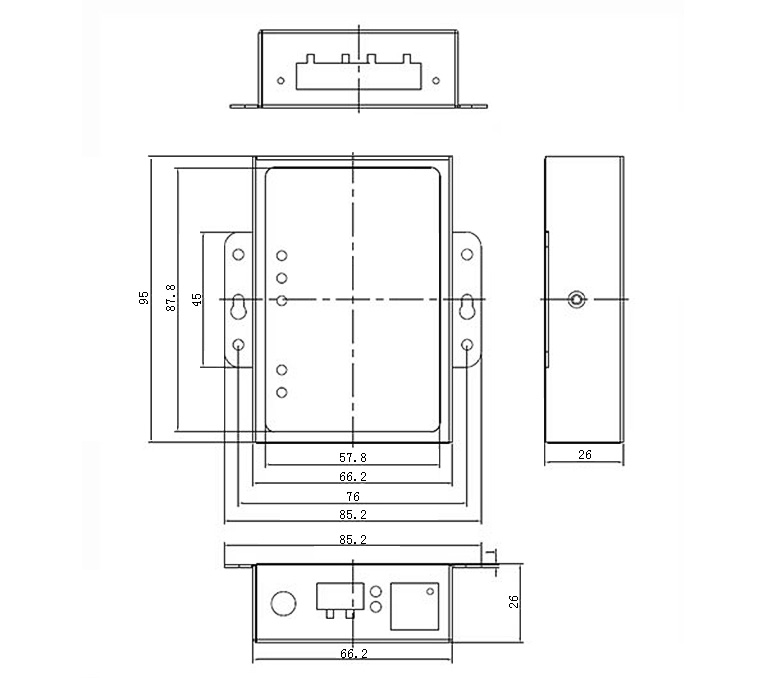

产品尺寸
产品外观机械尺寸（单位：mm）
