内置高压电气隔离
TPS02RAH系列隔离测温模块是行业较早的一款内置电气隔离的温度采集模块,隔离电压高达4000Vrms,可有效解决温度测量地环路干扰难题,为用户提供高可靠性的测温解决方案。

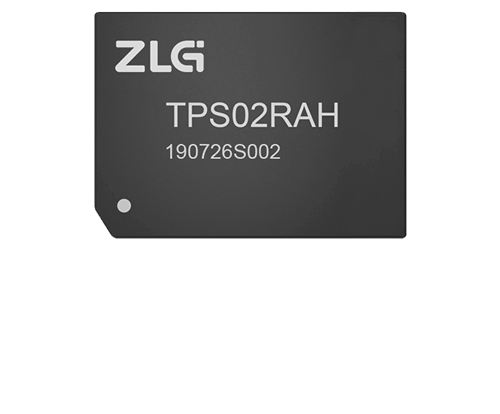

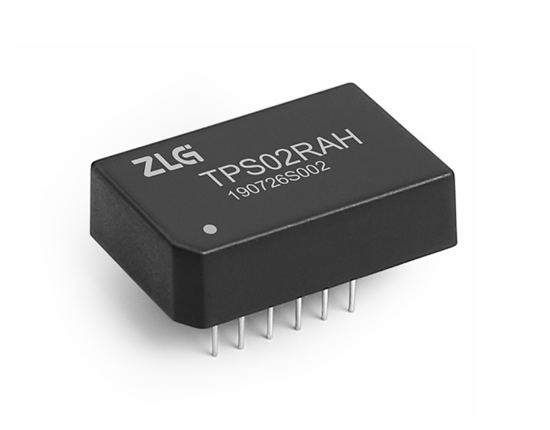

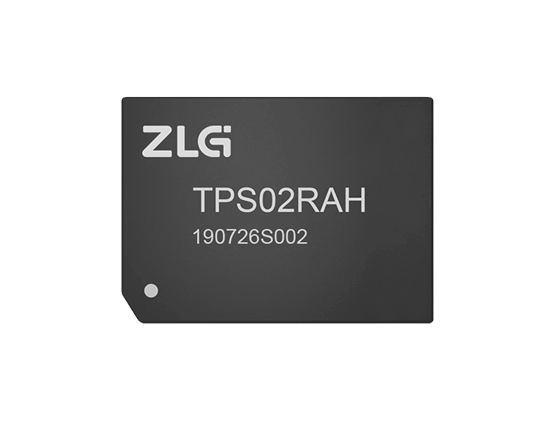

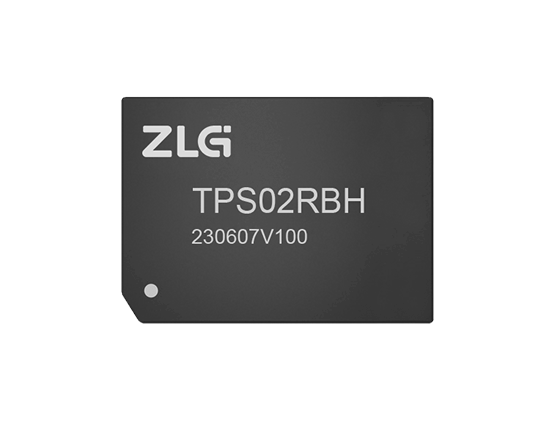

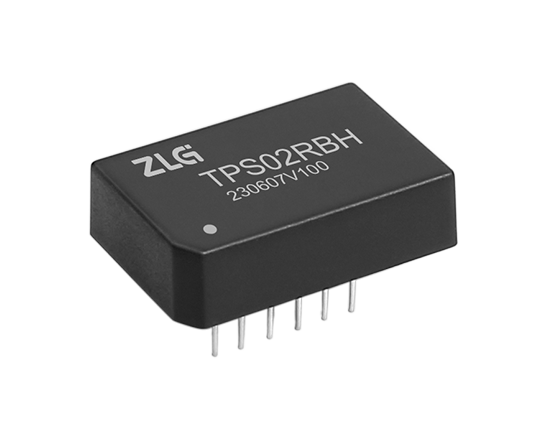

TPS02RAH系列双通道热电阻隔离测温模块,支持2路热电阻传感器,测量精度高达0.02%±0.1℃ 。模块内置电气隔离电路,其最高隔离电压为4000Vrms,可解决温度测量地环路干扰难题。该模块采用微型体积设计,更易于集成到测温系统,为客户提供可靠的测温解决方案。
产品参数
产品型号 | 传感器类型 | 电气隔离(Vrms) | 通道数 | 测温范围(℃) | 每通道速率(SPS) | 精度(℃) | 工作环境(℃) | 通信接口 | 封装 | 产品尺寸(mm) |
---|---|---|---|---|---|---|---|---|---|---|
TPS02RAH | PT100 | 4000 | 2 | -200~+850 | 0.75 | 0.02%±0.1 | -40~+85 | IIC | DIP16 | 24.98×16.90×8.10 |
TPS02RBH | PT1000 | 4000 | 2 | -100~+300 | 1.8 | 0.02%±0.1 | -40~+85 | IIC | DIP16 | 24.98×16.90×8.10 |
内置高压电气隔离
TPS02RAH系列隔离测温模块是行业较早的一款内置电气隔离的温度采集模块,隔离电压高达4000Vrms,可有效解决温度测量地环路干扰难题,为用户提供高可靠性的测温解决方案。

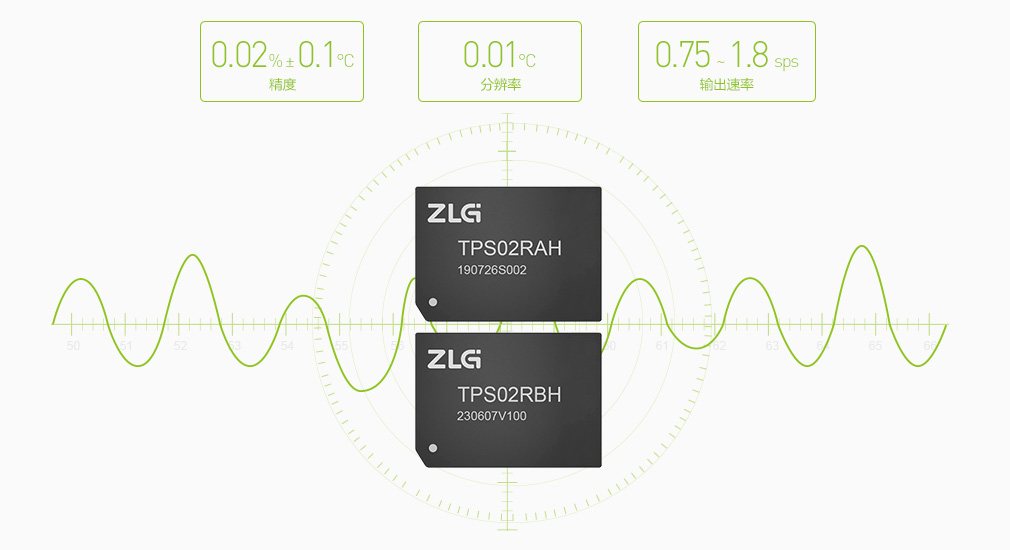

更高的测温精度
TPS02RAH系列模块精度高达0.02%±0.1℃,分辨率高达0.01℃,能够捕捉细微的温度变化,满足用户高精度的测温需求。

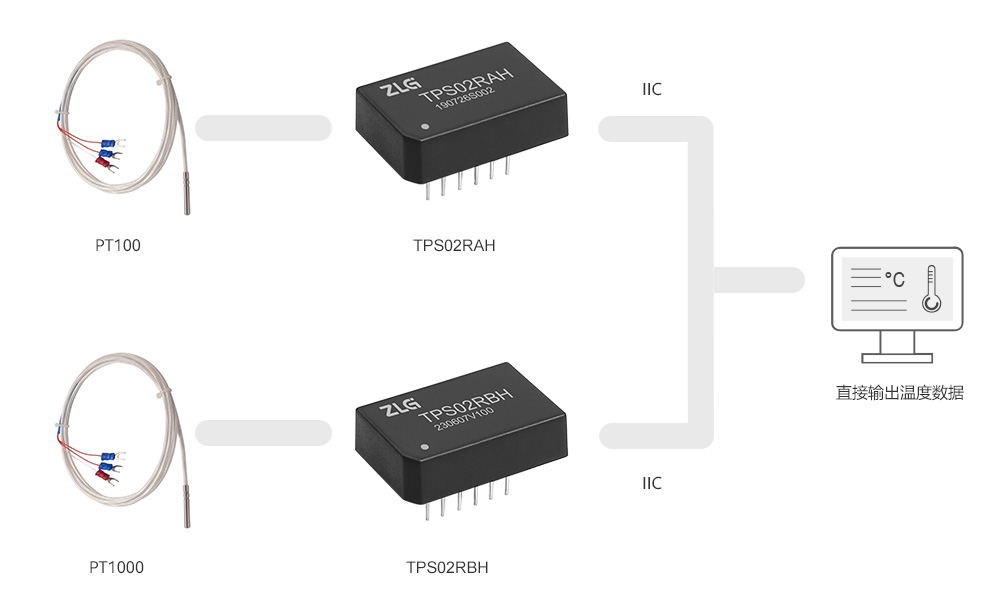

简单易用,数字化输出测量结果
TPS02RAH系列模块将MCU、ADC采集电路和隔离电路集成到一个小模块内,测量结果数字化输出,用户无需考虑繁琐的采集电路设计,尽可能地缩短开发周期。

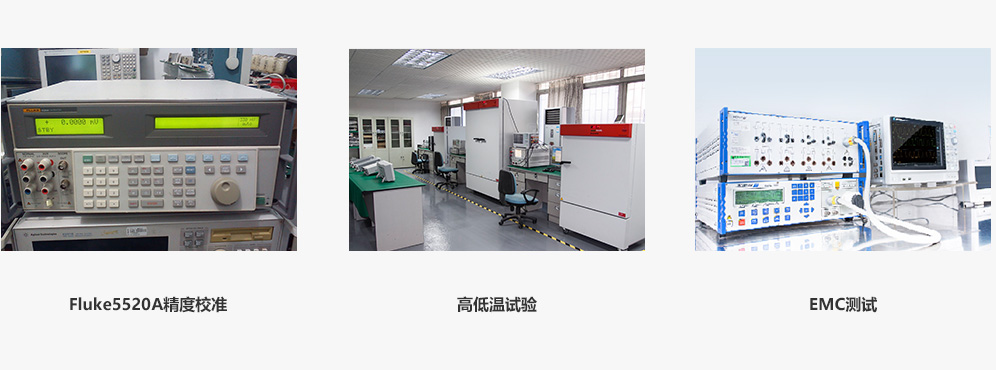

工业级严格品质管控
TPS02RAH系列产品出厂前都经历严格的工业级品控测试,会对每一颗模块成品进行校验测定。

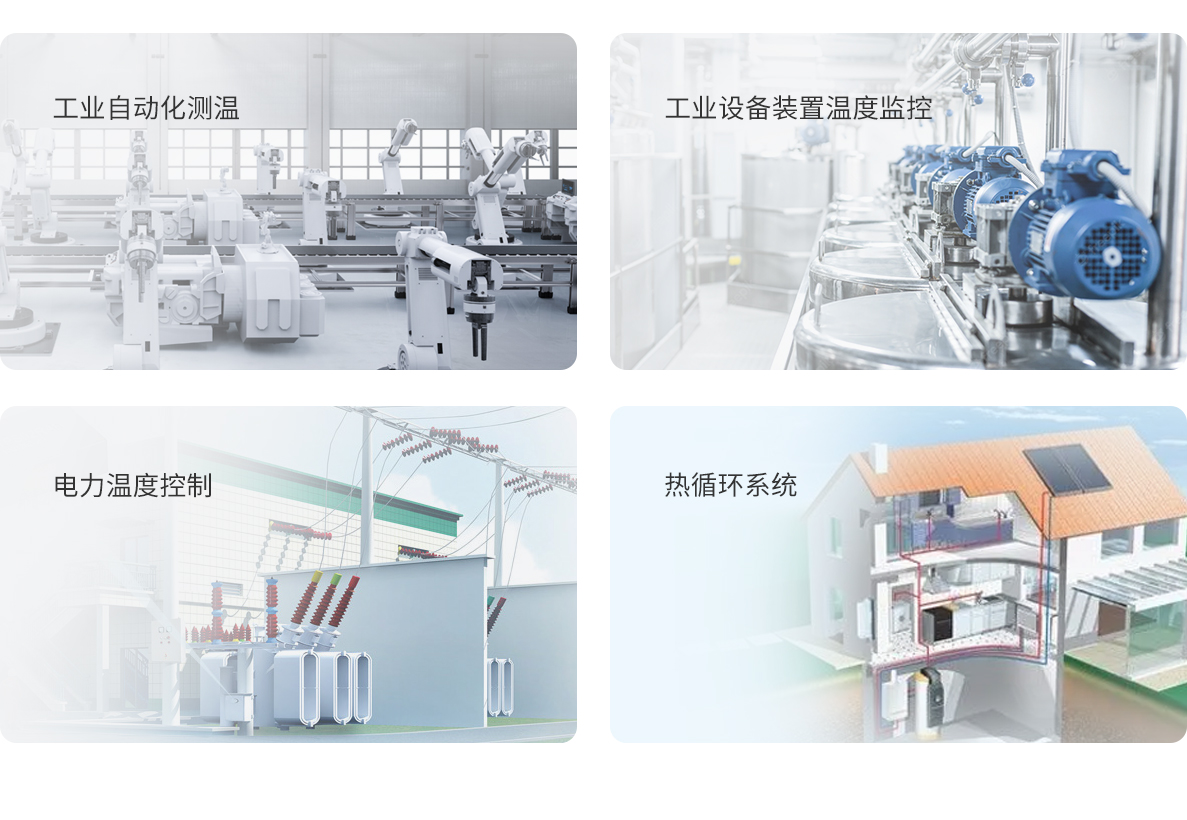

稳定可靠,提供无限应用可能
致远电子经过近二十年的技术积累,实现技术革新,为用户提供便捷可靠、大范围的高精度测温方案,可广泛应用于工业恒温箱、电力温度监控、石油化工、天然气管道、热循环系统等温度测量范围广、可靠性要求高的环境中。

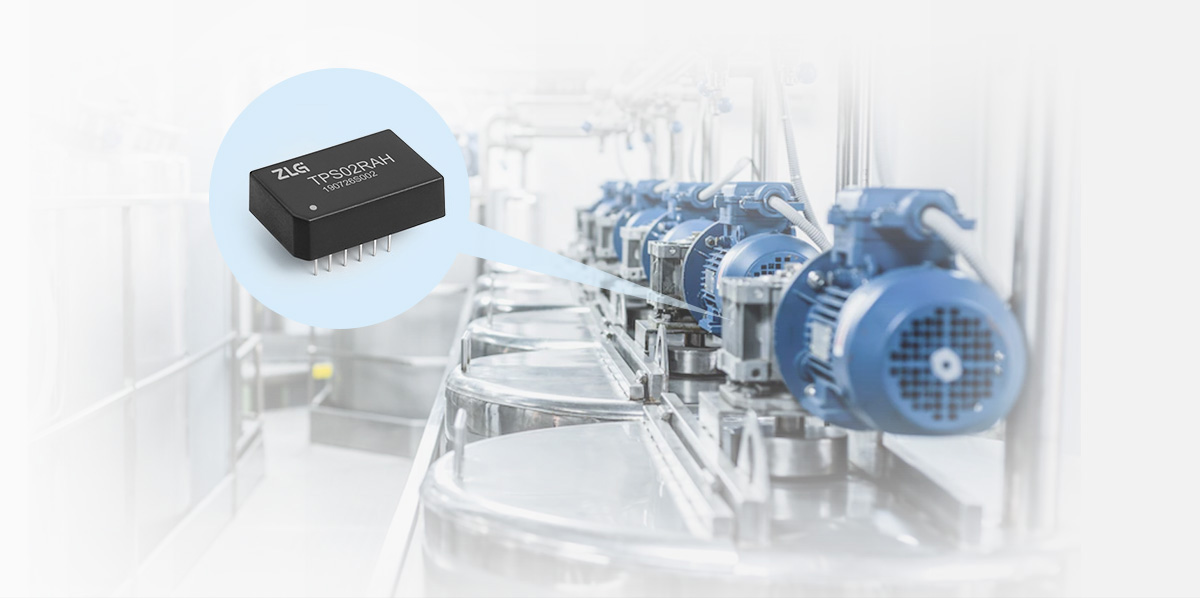

行业案例—电机测温
电机属于一种高干扰设备装置,工业环境中,为了监测电机的工作及健康情况,往往需要对温度进行测量。可强烈的干扰使常规方案无法采集到有效的温度信号,为了解决高干扰环境温度测量问题,TPS02RAH隔离测温模块应声而出,完美解决干扰环境下的测温问题。
