产品参数
产品型号 | 测量信号 | 电气隔离 | 通道数 | 测量范围 | 分辨率 | 精度 | 工作环境 | 通信接口 | 封装 | 产品尺寸(mm) | 样品购买 |
---|---|---|---|---|---|---|---|---|---|---|---|
ZAM5404 | 电压 | 2500VDC | 4 | ±10V | 1mV | 0.10% | -40℃~+85℃ | SPI | DIP24 | 31.80×20.30×6.6 | 购买 |
电流 | 4 | ±20mA | 1uA |

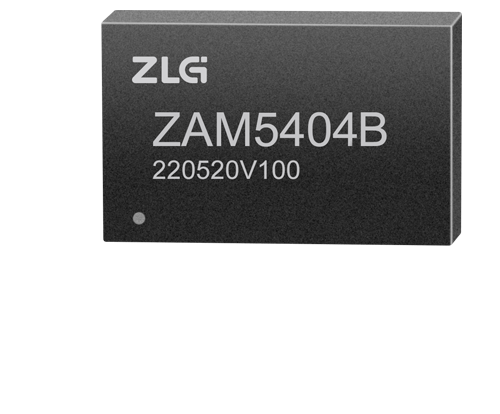

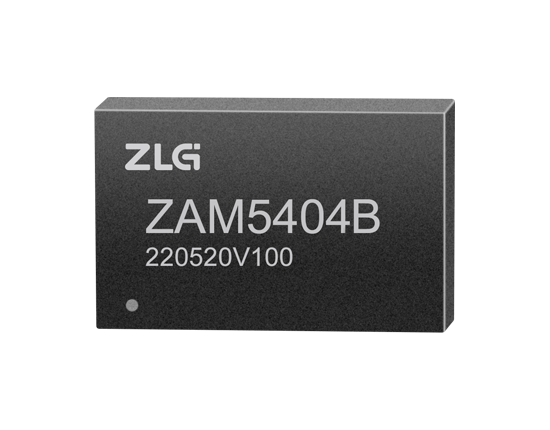

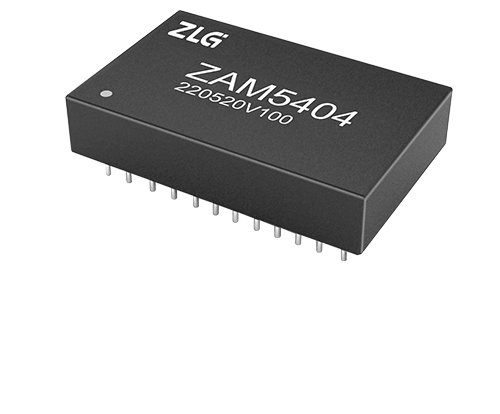

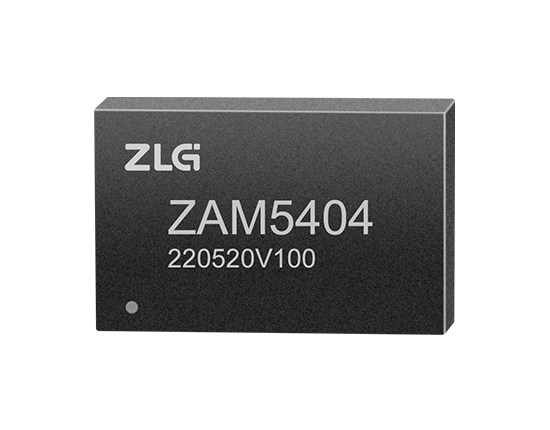

ZAM5404高精度模拟量采集模块是一款标准的工业数据采集模块,可采集电压或电流信号。内置电流检测电阻,满载量程内读数精度 0.1%,采样速率1000SPS,可实现高精、高速电压和电流采集。
模块采用16bit ADC,内置低温漂电流采样电阻,集成电源和通信电气隔离电路,抗干扰能力较强。
ZAM5404高精度模拟量采集模块是一款标准的工业数据采集模块,可采集电压或电流信号。内置电流检测电阻,满载量程内读数精度 0.1%,采样速率1000SPS,可实现高精、高速电压和电流采集。
模块采用16bit ADC,内置低温漂电流采样电阻,集成电源和通信电气隔离电路,抗干扰能力较强。
产品参数
产品型号 | 测量信号 | 电气隔离 | 通道数 | 测量范围 | 分辨率 | 精度 | 工作环境 | 通信接口 | 封装 | 产品尺寸(mm) | 样品购买 |
---|---|---|---|---|---|---|---|---|---|---|---|
ZAM5404 | 电压 | 2500VDC | 4 | ±10V | 1mV | 0.10% | -40℃~+85℃ | SPI | DIP24 | 31.80×20.30×6.6 | 购买 |
电流 | 4 | ±20mA | 1uA |
高精度、高速率,满足严苛的测量要求
ZAM5404内部采用高精度低温票的电阻,量程内读数精度为0.1%,并采用高速率的16bit ADC进行模数数据转换处理,实现每通道 1000 SPS的数据输出率,因此能够捕捉细微的信号变化,满足高精、高速的工业测量要求,为客户提供高可靠性更具兼容性的解决方案。
8通道信号采集,应用更灵活

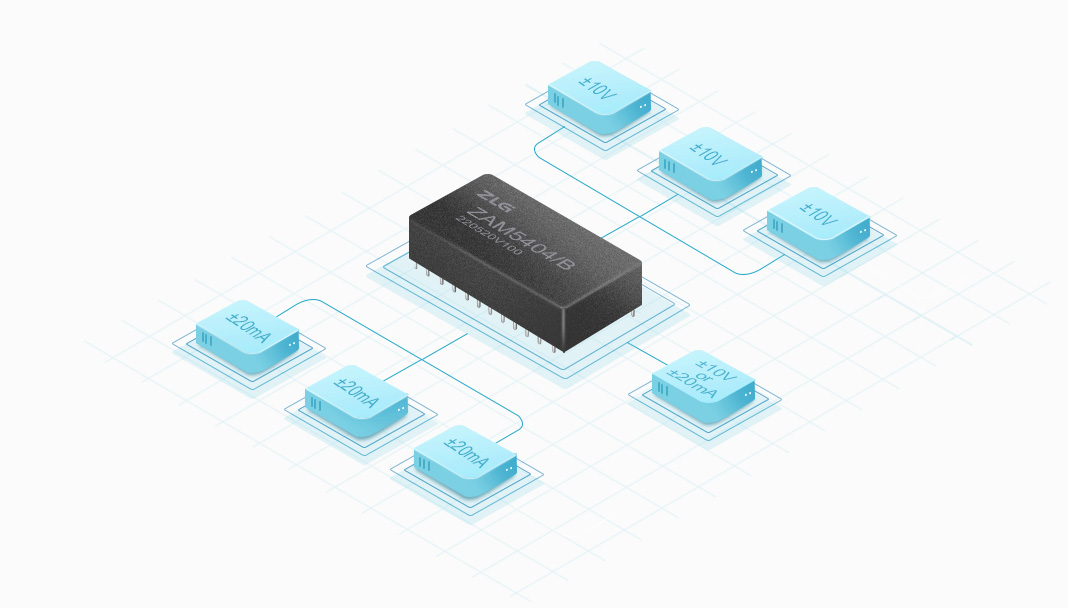

ZAM5404隔离模拟信号采集模块支持8通道模拟信号采集(4路电压&4路电流) ,满足用户在各类复杂环境下的多点信号采集需求。
抗干扰能力强,为数据采集提供全天候保护

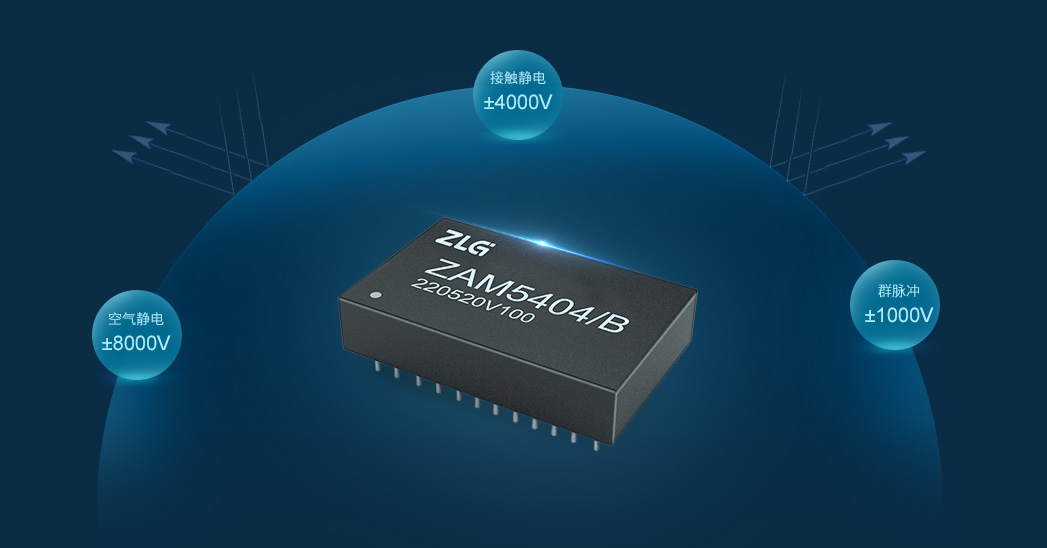

ZAM5404内部集成了电源及通信隔离电路,并优化了电路排版走线布局。可应用于环境严苛的工业现场,为用户提供可靠的信号采集解决方案。
简单易用,告别繁琐采集电路设计

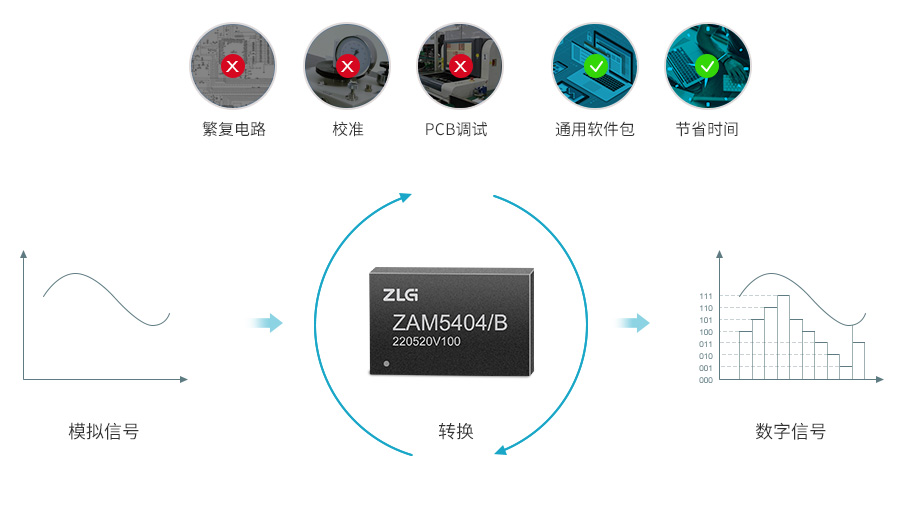

ZAM5404是一款将模拟信号转换成数字信号(SPI)的采集模块,提供可跨平台复用的通用软件包,帮助用户节省模块指令的学习时间,绕开繁复的电路设计、校准和PCB调试等工作,缩短项目开发周期。
稳定可靠,为应用提供无限可能

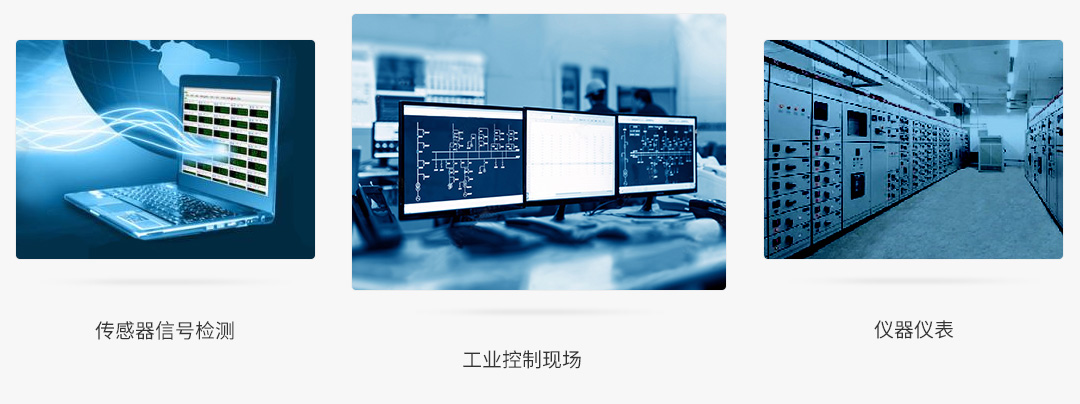

致远电子经过近二十年的技术积累,实现技术革新,为用户提供可靠、便捷的高精度模拟信号采集方案,可广泛应用于工业控制、传感器电流电压监测、机械控制、连接仪器、变送设备、远端现场通信等。
丰富的产品资料
提供用户手册、快速入门手册、通用驱动软件包(包括Ametal、Linux等驱动程序)等,协助开发者快速完成产品设计。
