高性能WiFi转CANFD设备

CAN FD (CAN Flexible Data-rate)是CAN总线最新的升级,具备最长64字节数据,灵活的数据域波特率最高可达5Mbps。

CANFDWIFI-100U是广州致远电子股份有限公司开发的一款WiFi与CAN(FD)-bus的数据转换设备,它内部集成了1路CAN(FD) 接口、1路以太网接口以及1路WiFi接口,自带成熟稳定的TCP/IP协议栈,用户利用它可以轻松完成CAN-bus 网络和WiFi网络的互连互通,进一步拓展CAN-bus网络的范围。

CANFDWIFI-100U为工业级产品,可以工作在-20℃~+70℃的温度范围内。它具有2.4G 、5.8G WLAN接口,符合IEEE 802.11a/b/g/n/ac标准。并且具有一路10M/100M自适应以太网接口,1路CAN(FD)口通信最高波特率为5Mbps,具有TCP Server,TCP Client,UDP等多种工作模式,通过配置软件用户可以灵活的设定相关配置参数。

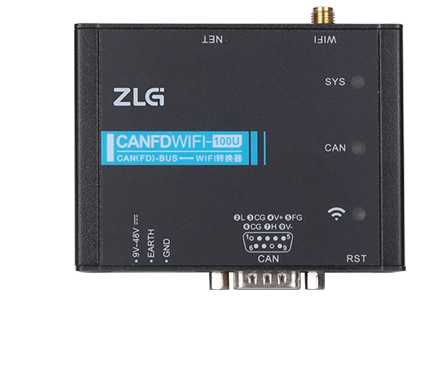

CANFDWIFI-100U

WiFi转CANFD模块

购买

选型表

请左右拖动表格进行观看

型号CANFDWIFI-100U

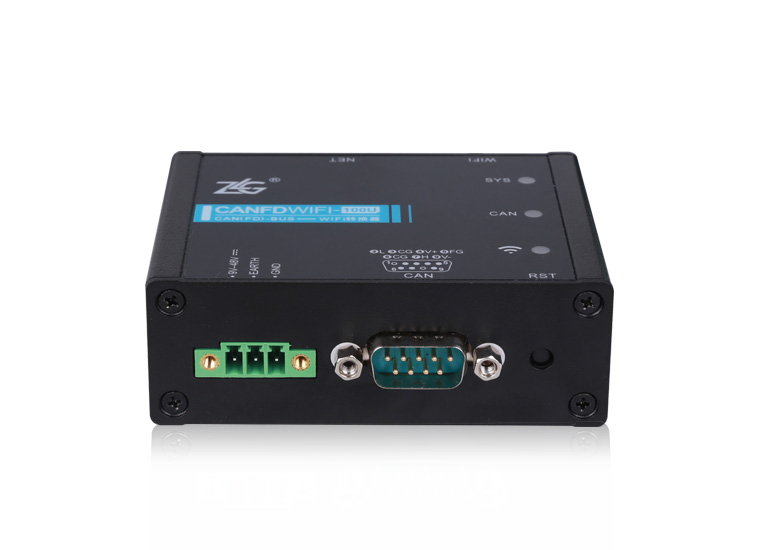

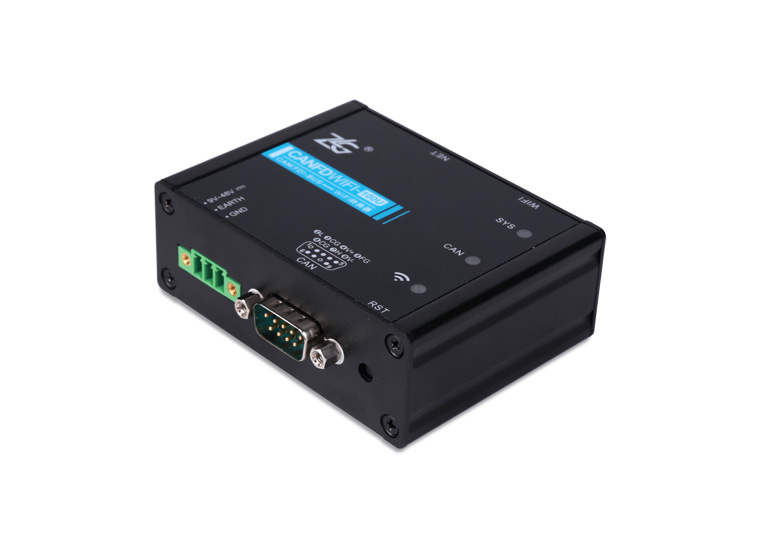

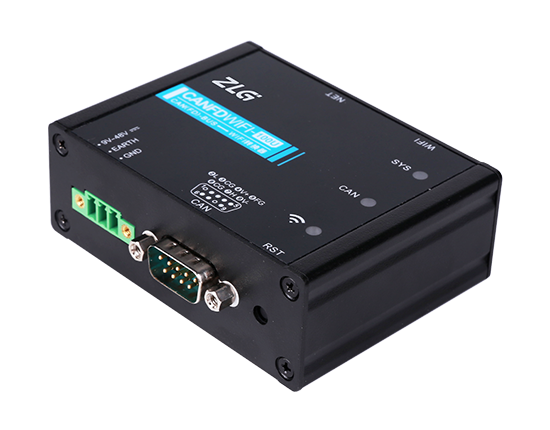

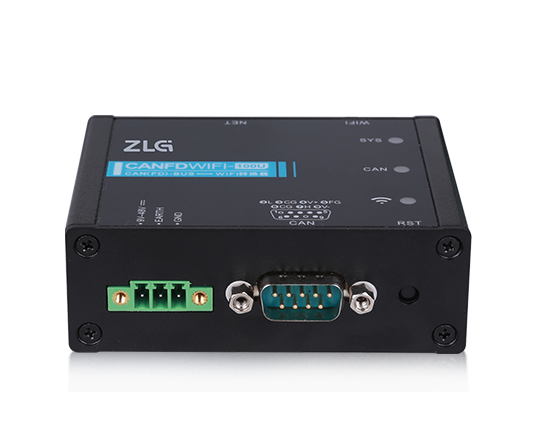

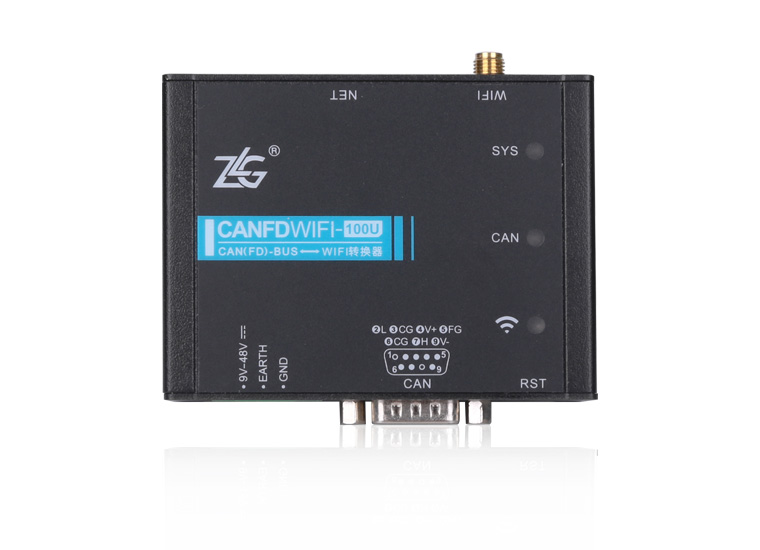

实物图
性能特色高性能工业级系列转换器,适用于各种复杂网络,超高转发速率
CAN FD路数1路
CAN FD接口形式DB9端子
WLAN集成2.4G/5.8G WLAN接口,符合IEEE 802.11a/b/g/n标准
AP热点模式支持
Station客户端模式支持
以太网接口1路(与WLAN不可同时使用)
电气隔离
工业级
数据接收能力6000帧/秒(标准帧加速CANFD)
数据发送能力4000帧/秒(标准帧加速CANFD)
TCP Sever模式支持
TCP Client模式支持
UDP模式支持
TCP最大连接数16
UDP最大连接数16
转发延时3ms
CAN口故障通知支持
功耗低于2W
120欧终端电阻支持
工作温度-20℃~+70℃
存储温度-20℃~+70℃
物理尺寸120.4mm*97mm*31.4mm
是否可提供定制欢迎

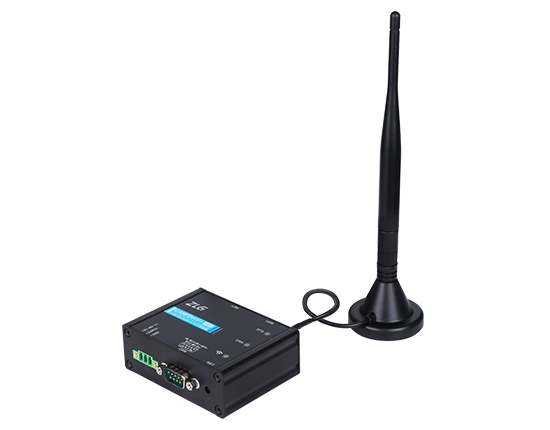

常用配件选型

型号全向天线全向天线定向天线
型号TQX-2400B-5B
(标配)
TQJ-2400AH10
(需自行购买)
TDJ-2400BF18
(需自行购买)
频率范围(MHz)2400-25002400-24832400-2500
带宽(MHz)8383100
增益51018
水平面波瓣宽度(°)20
垂直面波瓣宽度(°)10.510.520
电压驻波比1:1.5≦1.5≦1.5
前后比≧28
标称阻抗(Ω)505050
极化方式垂直垂直垂直
最大功率(mW)2050100
无线通信距离(m)4080320
规格(mm)1151200305*305*25
抗风强度(m/s)606060
接头型号SMA接头N座(内螺纹公头)N座(内螺纹公头)
支撑杆直径(mm)Φ6~10Φ30~50Φ30~50

高速CAN FD与高速5GWiFi完美结合

CANFDWIFI-100U设备集成2.4G/5.8G WLAN接口,符合IEEE 802.11a/b/g/n/ac标准,可灵活完成CAN FD网络与WiFi网络的互联互通。

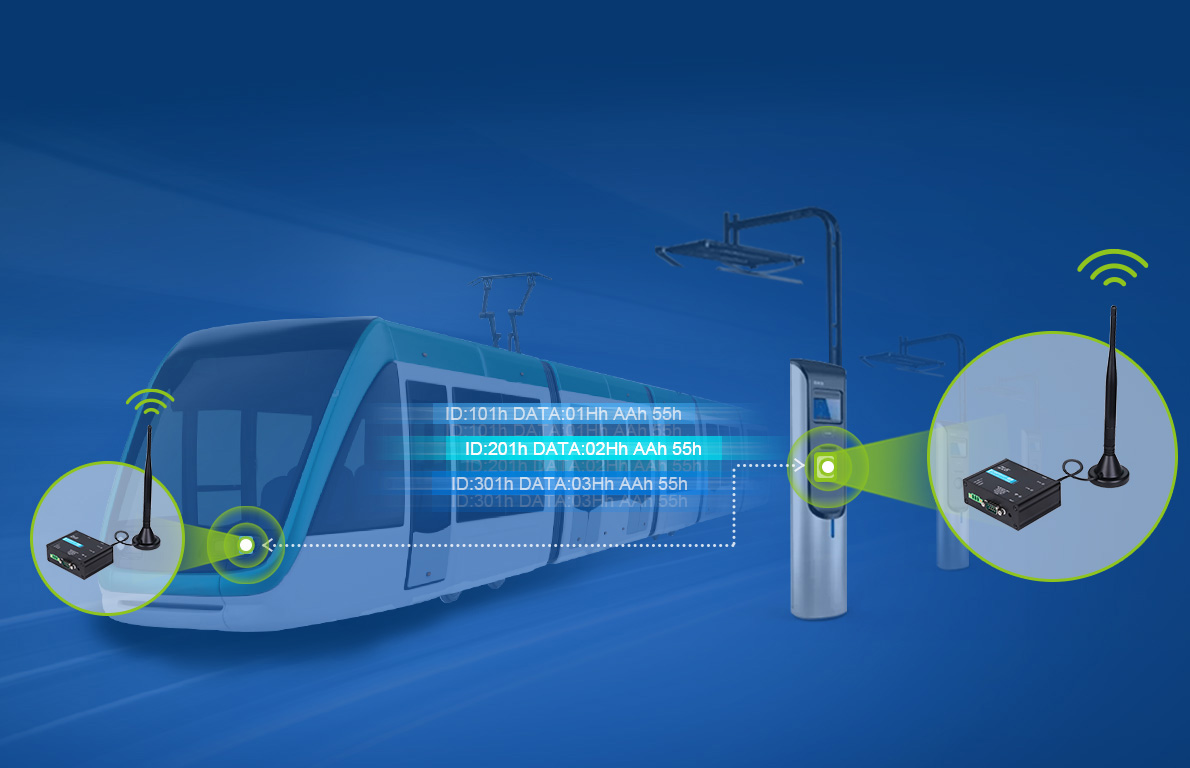

支持AP/Station模式  满足多种应用场景

工程机械通过分别内置CANFDWIFI-100U转换器,完成握手匹配,用户可灵活选择AP/Station模式,作为热点/客户端接入网络。

支持高速CAN FD  兼容CAN2.0A/B

CANFDWIFI-100U系列产品支持ISO/Bosch的CAN FD标准,兼容CAN2.0A/B模式收发,数据域波特率最高可配置为5Mbps,数据长度最大可配置为64字节,
可提供比CAN2.0A/B高40倍的数据负载,为汽车电子、轨道交通、医疗电子、工业自动化场合提供更快捷的控制与数据通道。

体积小巧  性能卓越

高性能WiFi转CAN FD设备体积精致小巧,方便用户轻松实现设备集成,完成CAN网络的拓展。

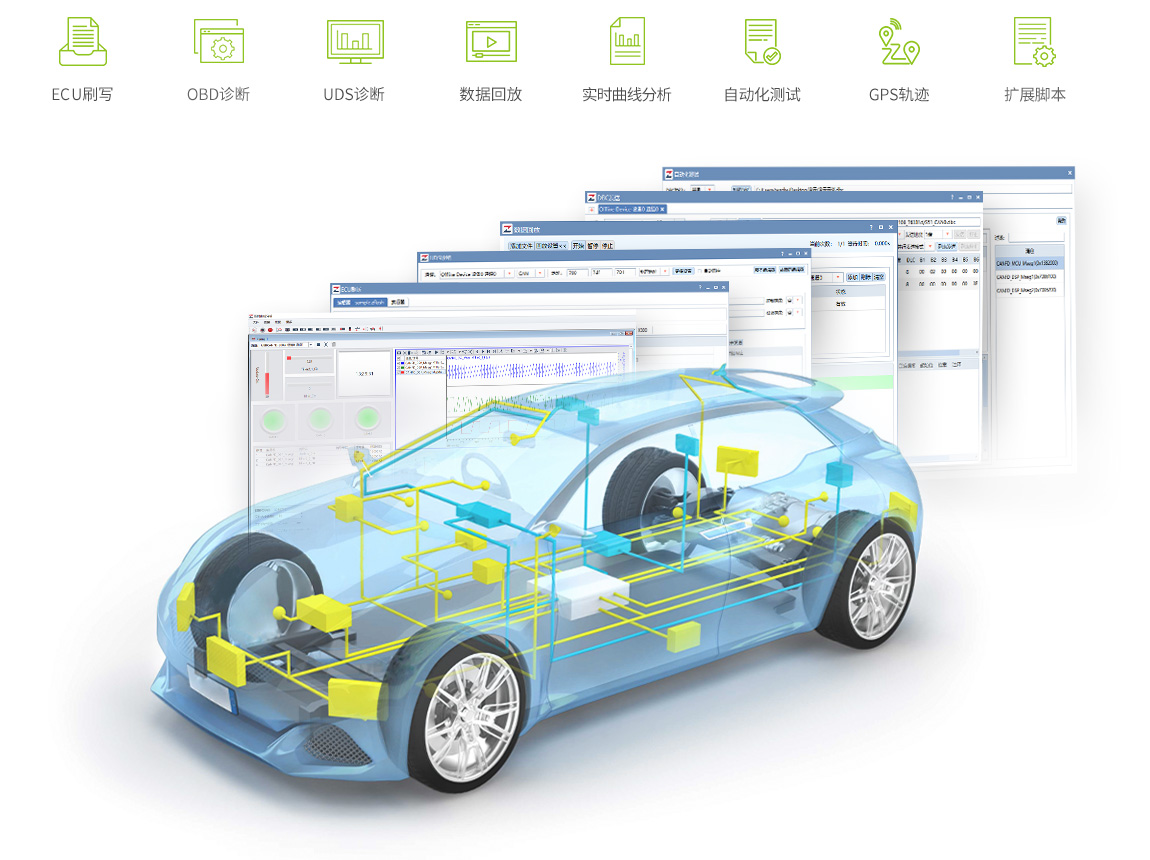

ZLG CAN总线测试分析软件ZCANPRO

ZLG ZCANPRO软件为CANFD/CAN/LIN总线系统架构、网络设计、开发和测试工程师提供整个开发过程的全面支持。高效、丰富、易用、免费等特性为工程师创造了更多可能,大大降低成本,提升开发效率。

多重加密提升通讯安全性

CANFDWiFi-100U支持64、128位的加密/解密,同时支持256位的WEP,TKIP或AES密钥,可有效提高设备间通讯安全性。

TCP保活机制让连接更可靠

TCP Server/Client模式连接内设TCP保活机制,保证TCP连接可靠,网络断开后将自动重连,稳定地建立TCP连接。

黑白名单模式有效减轻负载

配置工具支持各通道高效滤波,用户可根据所需报文,灵活设置黑白名单,实现数据高效利用。

灵活连接快速扩展

用户可根据使用需求,灵活选择TCP Sever/TCP Client/UDP工作方式和拓扑结构,搭载配置软件即可完成所需参数设定。

严格测试稳定可靠

CANFDWiFi系列产品均通过六大科研实验室严格的实践验证,稳定可靠。目前已广泛应用于新能源汽车、工程机械、轨道交通等场合。
