高性能RS232/485/422转CAN设备

CANCOM-100IE+三合一工业级智能协议转换器可以快速将RS-232/485/422通讯设备连接到CAN-bus现场总线,实现双向通讯。

转换器支持600~230400bps串口速率(最高可以达到1M,如果有此需求要提出定制服务),5Kbps~1Mbps的CAN-bus通讯速率。转换器提供三种数据转换模式:透明转换、透明带标识转换,格式转换,满足不同客户的需求。其接口均为工业级设计,CAN接口自带磁耦隔离模块,使其避免由于地环流的损坏,强大的抗静电和浪涌能力,使之可以在恶劣环境中使用。

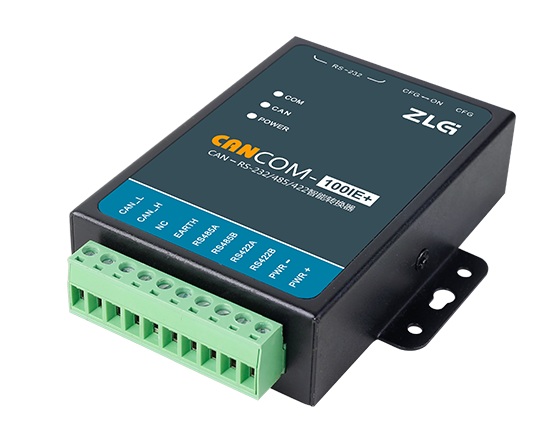

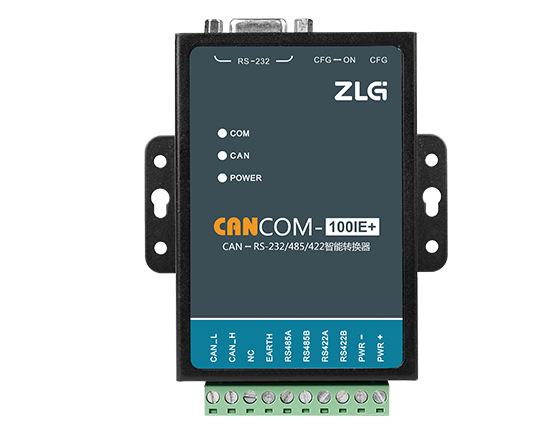

CANCOM-100IE+

串口转CAN模块

购买

选型表

请左右拖动表格进行观看

型号CANCOM-100IE+CSM300CSM100CSM100V33CSM100T
实物图
开发文档----
特色金属外壳嵌入式模块
超小型芯片化灌封
嵌入式模块
超小型芯片化灌封
嵌入式模块
超小型芯片化灌封
嵌入式模块
超小型芯片化灌封
供电电压9~26V5V5V3.3V5V
CAN路数1路1路1路1路1路
CAN波特率5K~1Mbps5K~1Mbps5K~1Mbps5K~1Mbps5K~1Mbps
串行接口RS232/485/422软件选择TTL电平UART/SPITTL电平UARTTTL电平UARTTTL电平UART
串口波特率600~230400bps300~921600bps600~460800bps600~460800bps600~460800bps
SPI接口波特率-0~1.5M--
配置接口固定使用RS232UART/SPIUARTUARTUART
电气隔离
工业级
数据接收能力
(每路)
1200帧/秒400帧/秒400帧/秒400帧/秒400帧/秒
数据发送能力
(每路)
1200帧/秒400帧/秒400帧/秒400帧/秒400帧/秒
接口卡格式转换支持----
透明转换支持支持支持支持支持
透明带标示符转换支持支持支持支持支持
Modbus格式转换支持----
自定义包头包尾-支持---
120欧终端电阻外置外置外置外置外置
尺寸95mm*87.5mm*26mm31.8mm*20.3mm*6.5mm

稳定可靠,应用广泛

致远电子CANCOM-100IE+以及CSM100系列产品均经过严酷的实践验证,稳定可靠,目前已经广泛应用于高速铁路、地铁、医疗、汽车电子、楼宇安防、电梯控制、衡器等场合。

操作CAN-bus如同操作串口一样方便

您不需要了解与CAN-bus有关的任何知识,操作CAN-bus就如同操作串口一样方便。

CAN波特率可编程任意设置1Mbps之间

CAN波特率可编程任意设置,范围在5Kbps~1Mbps之间

CANCOM-100IE+支持RS-232/485/422串行通讯

集成1路3线式RS-232通讯接口,集成1路2线式RS-485通讯接口,集成1路4线式RS-422通讯接口,可通过配置软件设定转换器工作方式。通讯速率在600~230400bps之间可设定。

符合CAN 2.0B规范

CAN协议完全符合CAN 2.0B规范,兼容CAN 2.0A,符合ISO 11898-1/2 。用户可以通过选配CANBridge-1054,支持ISO11898-3的容错CAN标准。

2通道2500VDC电气隔离

2通道2500VDC电气隔离CAN接口,静电等级接触放电±8KV,可以用在有安全防爆需求的环境中。

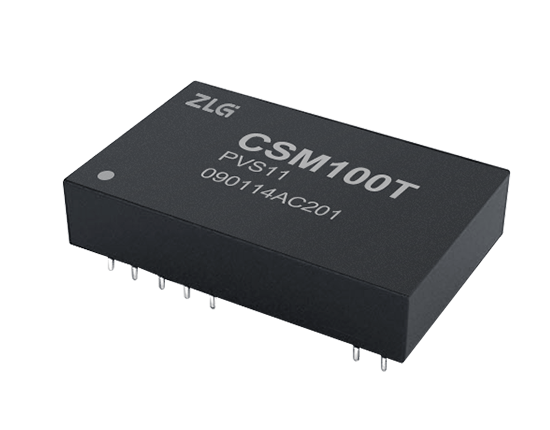

可提供嵌入式功能模块CSM100

可提供嵌入式功能模块CSM100,便于用于嵌入到设备中。

配置软件
