高性能MiniPCIe/M.2接口CAN FD卡

M.2CANFD接口卡是广州致远电子开发的一款兼容PCI Express r1.0a规范的M.2 NGFF转双通道CAN FD通讯接口卡。M.2CANFD接口卡提供M.2 NGFF B+M Key接口,能使带有M.2 B-Key或者M-Key插槽的计算机方便地连接到CAN/CAN FD总线网络中,实时监控多个总线网络,体积小巧,可方便嵌入单板机(SBC)、便携式工控主机、工业笔记本中。安装方便,使用简单。

选型表

型号MiniPCIeCANFD
(真MiniPCle版本)
MiniPCIeCANFD-U
(USB协议版本)
M.2CANFD

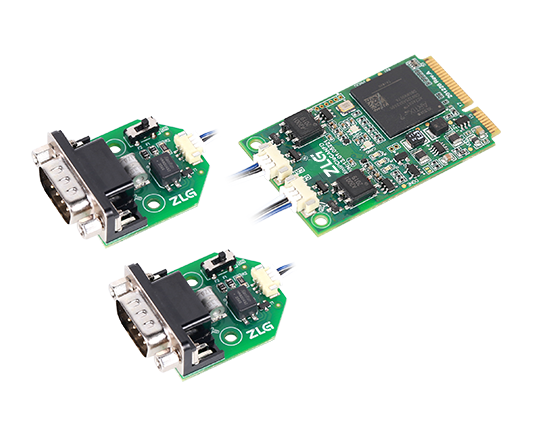

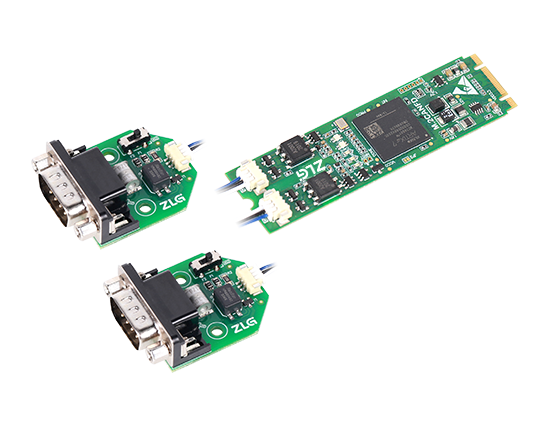

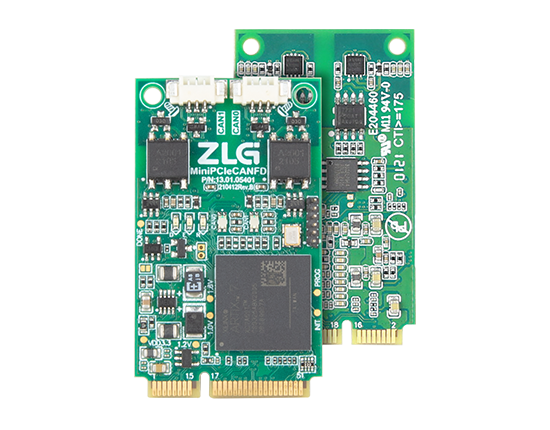

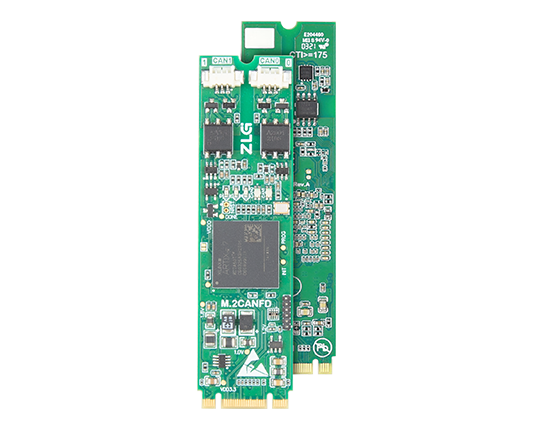

实物图
性能特色高性能工业级系列CANFD接口卡,适用于各种复杂网络,超高转发速率
CAN FD路数2路2路2路
CAN FD接口形式DB9(pack板引出)DB9(pack板引出)DB9(pack板引出)
CAN FD标准ISO/BoschISO/BoschISO/Bosch
CAN FD仲裁ID段波特率40K~1Mbps40K~1Mbps40K~1Mbps
CAN FD数据段加速波特率100K~5Mbps100K~5Mbps100K~5Mbps
CAN FD发送能力*4000帧/秒(每路)17500帧/秒(每路)4000帧/秒(每路)
CAN FD接收能力*14000帧/秒(每路)27500帧/秒(每路)14000帧/秒(每路)
CAN FD端120欧姆终端电阻拨码开关拨码开关拨码开关
硬件端定时发送支持支持支持
硬件端队列发送支持支持支持
CANopen与J1939协议分析支持支持支持
Windows系统驱动Win7/8/10/11Win7/8/10/11Win7/8/10/12
Linux系统驱动支持支持支持
软件部分功能DBC发送/解析、曲线分析、UDS诊断、ECU刷写、XCP/CCP标定、仿真等
PC接口MiniPCleMiniPCleM.2
工业级-40~85℃    2500VDC 电气隔离
功耗1500mW1500mW1500mW
物理尺寸50.95mm*30mm*5.85mm(厚度)50.95mm*30mm*5.85mm(厚度)80mm*22mm*5.6mm(厚度)

备注:*单通道5Mbps,0字节数据域的情况下

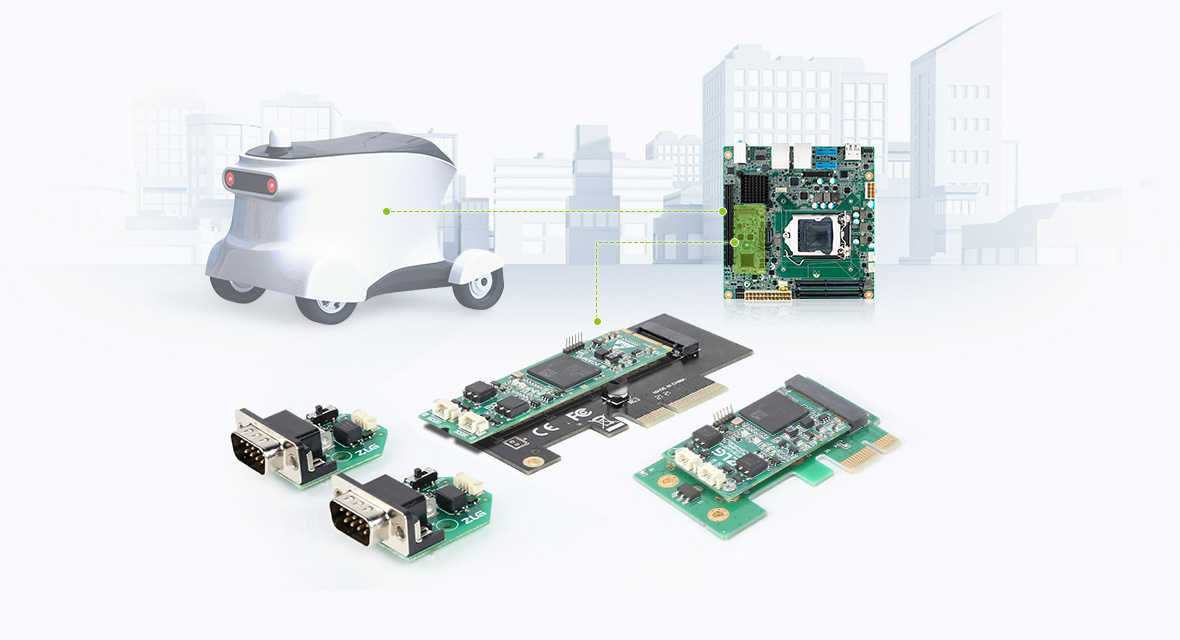

成熟方案,运行稳定

MiniPCle/M.2接口CAN FD卡采用致远电子成熟的PCIeCAN卡技术,通讯性能突出,运行非常稳定。特别适合于作为嵌入式工控板、无风扇工控机等扩展CAN FD接口使用。

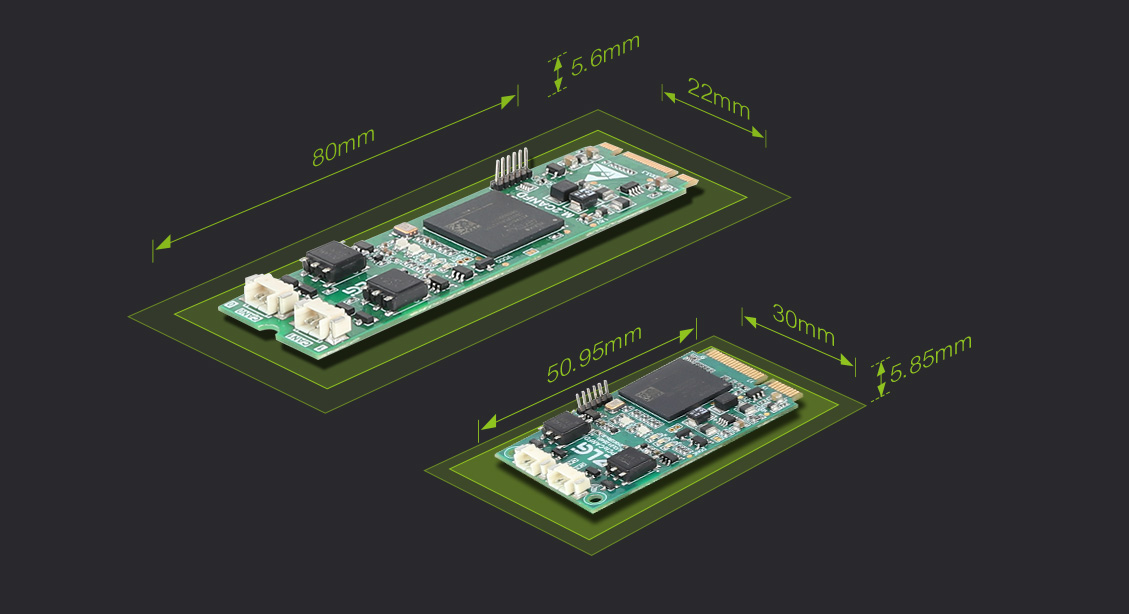

体积小巧,方便集成

MiniPCle/M.2接口CAN FD卡产品体积小巧,应用方便。用户只需预留较小的应用尺寸,即可快速完成计算机接到CAN/CAN FD总线网络,实时监控多个总线网络节点。

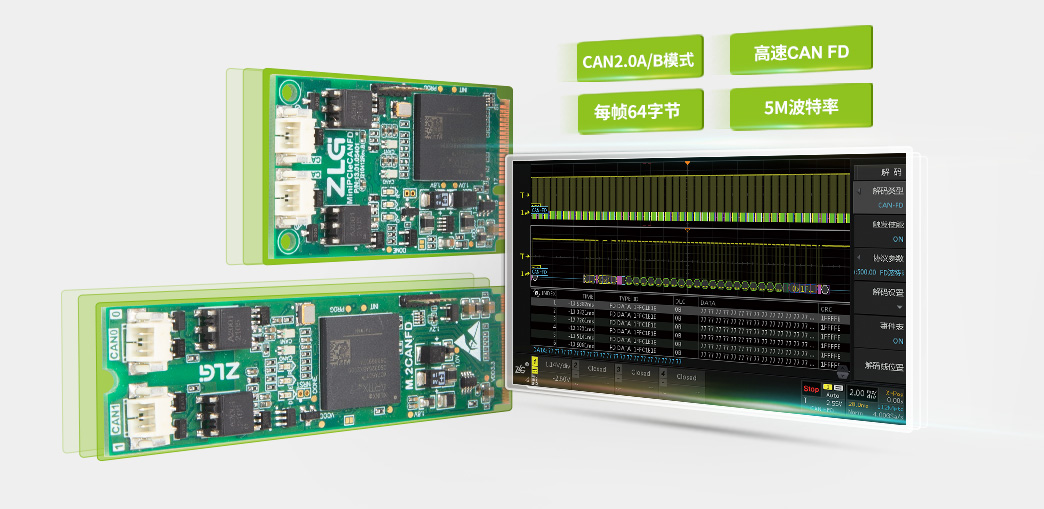

同时支持高速CAN FD与CAN2.0A/B数据通讯

M.2CANFD接口卡提供M.2 NGFF B+M Key接口,能使带有M.2 B-key或者M-Key插槽的计算机方便地连接到CAN/CAN FD总线网络中,实时监控多个总线网络。同时支持SO/Bosch的CAN FD标准,兼容CAN2.0A/B模式收发,数据域波特率最高可配置为5Mbps,数据长度最大可配置为64字节。

满足多协议分析需求

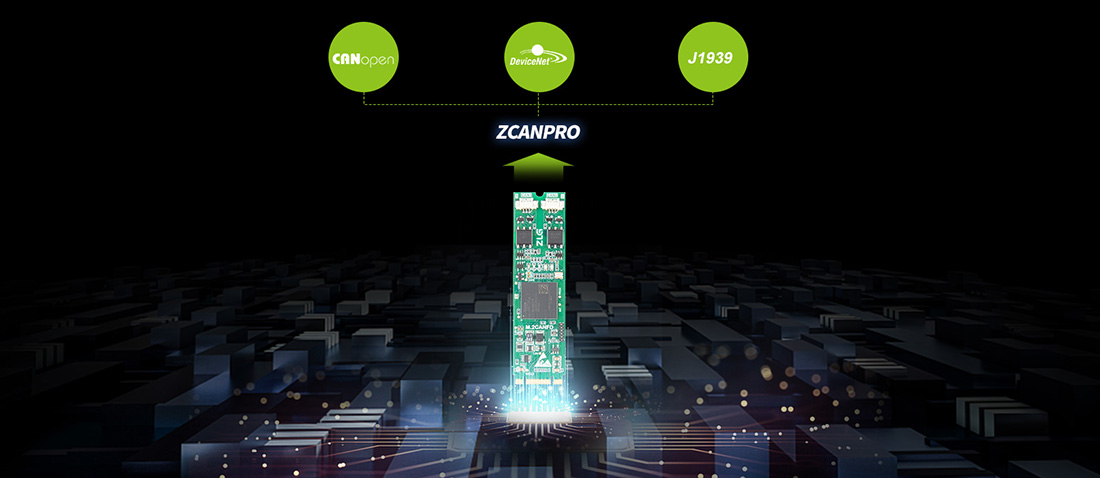

ZXDoc/ZCANPRO支持对CANopen、J1939、DeviceNet协议的解析。

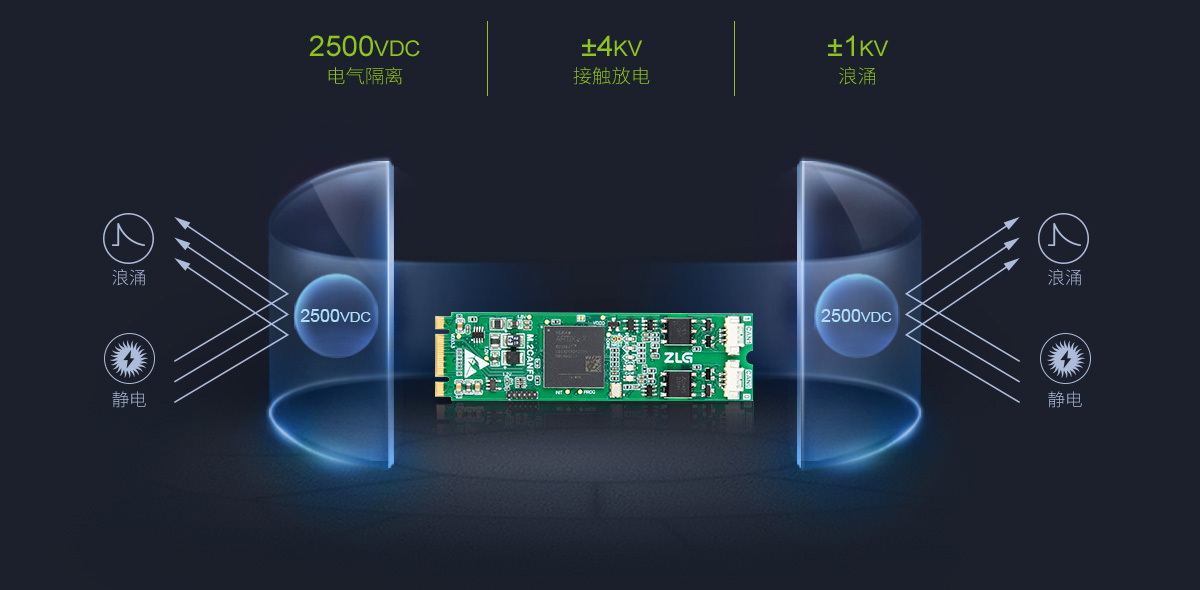

2500VDC隔离,防止接口损坏

M.2CANFD接口卡的1~2通道CAN FD接口均自带2500VDC电气隔离,静电等级为接触放电±4KV,浪涌±1KV,可有效避免因为不同节点地电位不同导致的回流损坏,特别适合于电动汽车与列车的测试。

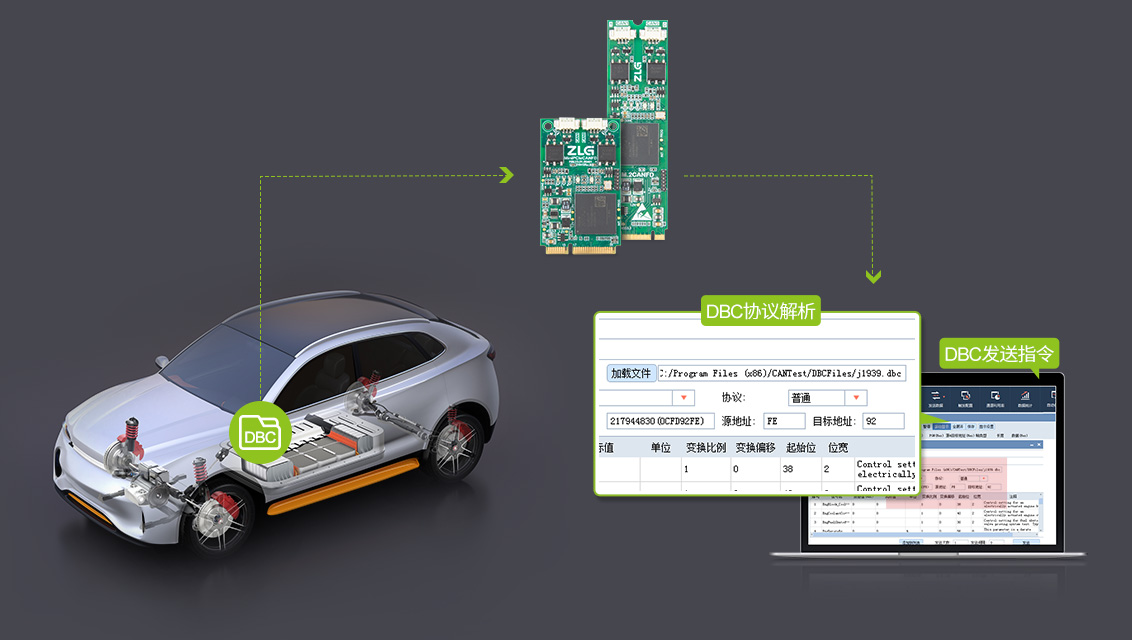

支持DBC协议解析与发送

用户可加载车辆或者零部件的DBC文件,进行应用协议解析,并且可以通过DBC发送相关的指令直接进行车辆控制,方便整车对车辆零部件进行测试与检修。

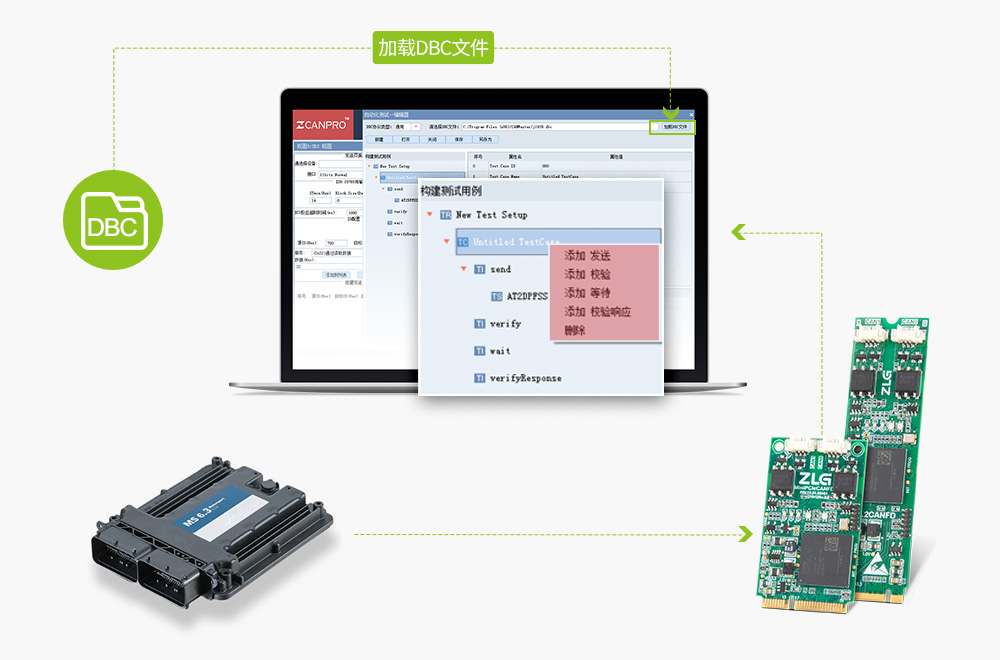

自定义测试用例,极大缩短周期

用户可通过编辑测试流程,加载DBC文件,进行发送、等待、校验、校验响应等动作,实现对被测设备的自动化测试。

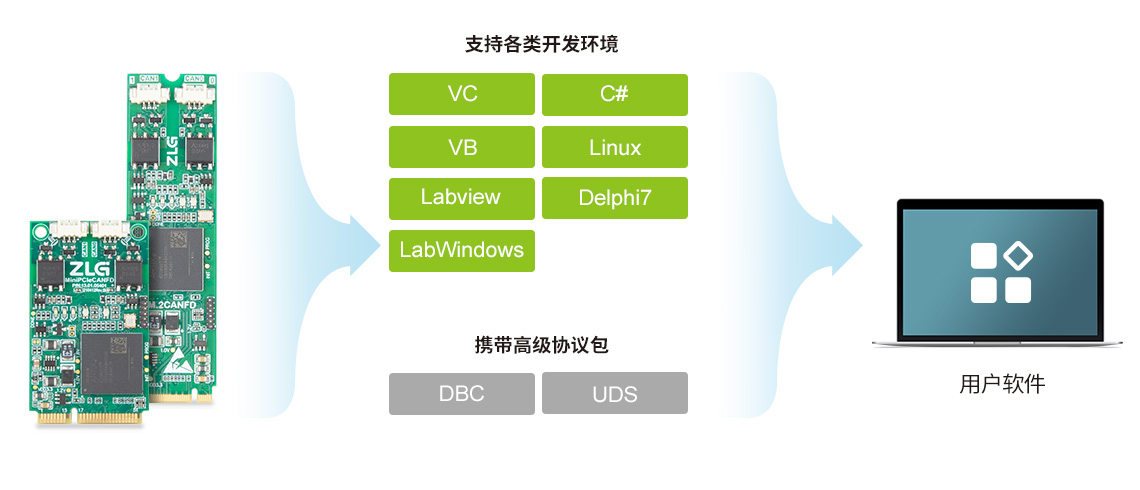

简单易用的二次开发库

M.2/MiniPCle系列接口卡提供二次开发库,可支持各类开发环境,提供C++、C#、Python、Labview等主流开发语言demo,携带DBC、UDS等高级协议包,用户只需修改设备类型即可实现不同接口的无缝切换,高效易用。
