电源模块应用:EMC的设计优化

EMC测试又叫做电磁兼容,描述的是产品两个方面的性能,即电磁发射/干扰EME和电磁抗扰EMS。EME中包含传导和辐射;而EMS中又包含静电、脉冲群、浪涌等。为提升用户系统稳定性,接下来我们将为大家讲述如何灵活应用以上方法优化电源EMC,本文将从电源的设计与应用等角度介绍4种常用解决方案:

接下来讲述增强电源模块系统稳定性的几个方案。

一、浪涌防护电路

电源模块在实际应用中,工程师们经常使用浪涌防护电路来确保EMC性能,保证系统的稳定性。浪涌电压的来源有多种,比如:雷击、短路故障、设备频繁开机等;话不多说,直接来看浪涌防护电路该如何设计:

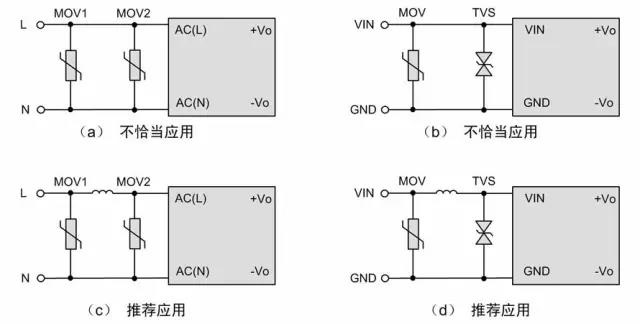

如图1所示,为提高输入级的浪涌防护能力,在外围增加了压敏电阻和TVS管。但图中的电路(a)、(b)原目的是想实现两级防护,但可能适得其反。如果(a)中MOV2的压敏电压和通流能力比MOV1低,在强干扰场合,MOV2可能无法承受浪涌冲击而提前损坏,导致整个系统瘫痪。同样的,电路(b),由于TVS响应速度比MOV快,往往是MOV未起作用,而TVS过早损坏。所以正确的接法一般是如图(c)、(d)所示,在两个MOV或是MOV和TVS之间接一个电感,将防护器件分隔成两级。

图1  两级浪涌防护

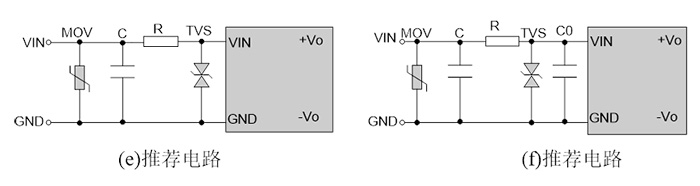

另外,也可以在MOV和TVS之间加一个电阻,可以防止TVS先导通到损坏;在选取R的时候要考虑R的功耗,以免R先损坏;同时可以并联电容,吸收能量,提高抗浪涌能力,如下图。

注意:MOV和TVS的选型很关键,选择适当的最大允许电压和最大通流量很重要,这个就要参照电源模块的输入电压以及浪涌试验等级,如果电压选择小了后端供电不正常,选择大了起不到保护作用,通流量选小了器件容易损坏。

二、 电源模块的PCB设计

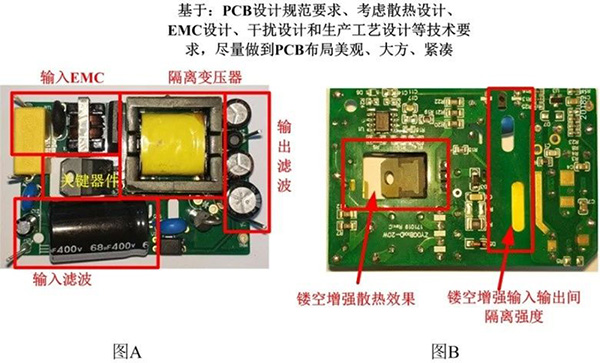

因为模块电源产品有模块电源的PCB设计规范要求,它要考虑散热设计、EMC设计、干扰设计和生产工艺设计等等,涉及的内容非常多,所以PCB设计在模块电源产品开发过程中是作为最重要的环节之一来对待的,如下图所示:

三、电源模块的内部电路设计

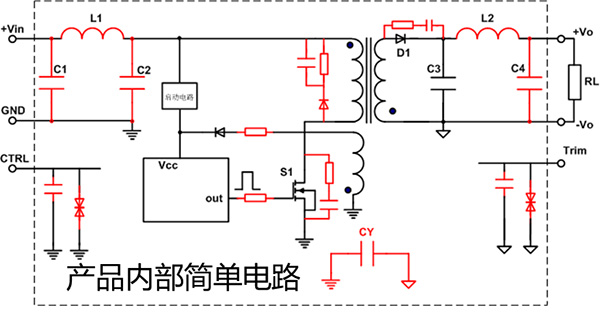

电源模块都不是线性电源类型,都是开关电源,在开关管开通、关断时,电压和电流都会被斩波,造成较大瞬态变化(di/dt、dv/dt),所以开关电源是较大的EMC干扰源。隔离电源模块常用的电路拓扑:隔离正激和隔离反激。通过产品内部电路设计+PCB设计,使得产品的EMC性能达到最优状态。

  四、电源模块传导骚扰设计

设计电源模块传导骚扰电路,首先需要分析电源模块的传导骚扰情况,并找到对应解决方案。下面列举一些情况通过示波器进行分析:

1、低频:150KHz-1MHz频率,尤其是开关频率点——差模骚扰

解决方案:差模滤波

2、中频: 1MHz-10MHz频率——差模和共模骚扰

解决方案:适当稍加点共模滤波

3、高频: 10MHz-30MHz频率——共模骚扰

解决方案:共模滤波

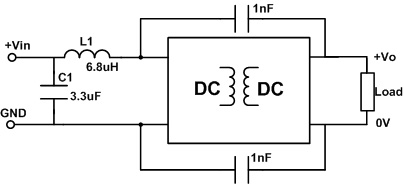

所以,为了解决电源模块传导骚扰问题,应在模块传输路径上添加差模滤波和共模滤波电路;如下图所示:

经验分享:若经示波器测试某电源模块频率范围为30MHz-1000MHz;从传导骚扰波形预测辐射骚扰好坏,高频段呈直线性上升无下跌趋势的,产品的辐射骚扰一般都会很差。

五、总结

EMC试验通常实践性很强,但如果我们掌握一些基本原理,在设计EMC前级电路时,将更有方向进行试验,从而缩短项目开发的时间。

完善的浪涌防护电路搭配性能稳定的电源模块将会最大程度的保证系统供电的稳定可靠。ZLG致远电子自主研发、生产的隔离电源模块,具有宽输入电压范围,隔离1000VDC、1500VDC、3000VDC及6000VDC等多个系列,封装形式多样,兼容国际标准的SIP、DIP等封装。全系列隔离DC-DC电源通过完整的EMC测试,静电抗扰度高达4KV、浪涌抗扰度高达2KV,为用户提供稳定、可靠的电源隔离解决方案。
