3568系列核心板—国芯之核，匠心之作
3568系列核心板基于Rockchip的高性能处理器RK3568设计，采用四核64位Cortex®-A55架构，主频最高达2GHz。该核心板专注于多媒体数据处理、高速数据传输、机器视觉以及高可靠性工业自动化等领域，广泛应用于安防监控、医疗设备、物联网关、数字标牌等工业场景，是高性能、低功耗、接口资源丰富的中高端核心板标杆之作。
选型表
| 型号 | M3568-1GF4GLI-T | M3568-2GF8GLI-T | M3568-2GF8GLC-T | M3568-4GF16GLC-T | M3568-4GF16GLI-T | M3568-L2GF16GLI-T | M3568-L4GF32GLI-T | Coral3568-WB4GF16GC /Coral3568-WB4GF16GI | Coral3568-4GF16GC /Coral3568-4GF16GI |
|---|---|---|---|---|---|---|---|---|---|
| 核心板形态 | 板对板连接器 | 板对板连接器 | 金手指 | ||||||
| 内核 | 64位4核Cortex®-A55 | 64位4核Cortex®-A55 | 64位4核Cortex®-A55 | ||||||
| 处理器 | RK3568J | RK3568J | RK3568B2 | RK3568B2 | RK3568J | RK3568J | RK3568J | RK3568B2 | RK3568B2 |
| NPU | 1 TOPS | 1 TOPS | 1 TOPS | ||||||
| 主频 | 2GHz | 2GHz | 2GHz | ||||||
| 操作系统 | buildroot，Ubuntu，Debian | buildroot，Ubuntu，Debian | buildroot，Ubuntu，Debian | ||||||
| 内存 | DDR4-1GB | DDR4-2GB | DDR4-2GB | DDR4-4GB | DDR4-4GB | LPDDR4-2GB | LPDDR4-4GB | DDR4-4GB | DDR4-4GB |
| 电子硬盘 | EMMC-4GB | EMMC-8GB | EMMC-8GB | EMMC-16GB | EMMC-16GB | EMMC-16GB | EMMC-32GB | EMMC-16GB | EMMC-16GB |
| EEPROM | ─ | ─ | ─ | ─ | ─ | ─ | ─ | EEPROM-16Kb | EEPROM-16Kb |
| 电阻触摸屏 | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | ||||||
| 电容触摸屏 | 提供接口驱动支持 | 提供接口驱动支持 | 提供接口驱动支持 | ||||||
| 最高 显示分辨率 | 4096x2304@60Hz | 4096x2304@60Hz | 4096x2304@60Hz | ||||||
| DP接口 | 4 Lanes | 4 Lanes | 4 Lanes | ||||||
| MIPI DSI接口 | 4 Lanes（最高2路 4 Lanes） | 4 Lanes（最高2路 4 Lanes） | 1路 4 Lanes（最高2路 4 Lanes） | ||||||
| HDMI接口 | HDMI1.4或HDMI2.0 | HDMI1.4或HDMI2.0 | HDMI1.4或HDMI2.0 | ||||||
| LCD接口(RGB) | 可提供方案支持 | 可提供方案支持 | 可提供方案支持 | ||||||
| LVDS接口 | 1路 4 lanes | 1路 4 lanes | 1路 4 lanes | ||||||
| MIPI CSI | 支持 4 Lanes 或 2lanes*2 | 支持 4 Lanes 或 2lanes*2 | 支持 4 Lanes 或 2lanes*2 | ||||||
| SDIO | 2路 | 2路 | 1路 | ||||||
| SATA接口 | 1路 | 1路 | 1路 | ||||||
| UART | 7路通用串口，1路调试串口（最高10路） | 7路通用串口，1路调试串口 （最高10路） | 6路通用串口，1路调试串口 （最高10路） | ||||||
| 以太网 | 2路千兆 | 2路千兆 | 2路千兆 | ||||||
| CAN_bus | 3路 | 3路 | 3路 | ||||||
| GPU 3D | Mali-G52核 | Mali-G52核 | Mail-G52核 | ||||||
| GPU 2D | 硬件JPEG解码，240M Pixels每秒 | 硬件JPEG解码，240M Pixels每秒 | 硬件JPEG解码，240M Pixels每秒 | ||||||
| 视频解码 | H.265/H.264 4096x2304@60fps | H.265/H.264 4096x2304@60fps | H.265/H.264 4096x2304@60fps | ||||||
| 视频编码 | H.265/H.264 1920x1080@60fps | H.265/H.264 1920x1080@60fps | H.265/H.264 1920x1080@60fps | ||||||
| USB3.0 | 1路USB3.0 OTG，1路USB3.0 Host | 1路USB3.0 OTG，1路USB3.0 Host | 1路USB3.0 OTG，1路USB3.0 Host | ||||||
| USB2.0 | 2路USB2.0 Host | 2路USB2.0 Host | 2路USB2.0 Host | ||||||
| PCIE3.0 | 1路 x2 mode | 1路 x2 mode | 1路 x2 mode | ||||||
| 音频Codec | 集成声卡,集成1.3W@8ohm功放 | 集成声卡,集成1.3W@8ohm功放 | 成声卡,模拟headphone，microphone | ||||||
| IIC | 3路 | 3路 | 3路 | ||||||
| SPI | 2路（最高4路） | 2路（最高4路） | 2路（最高4路） | ||||||
| ADC | 8路 | 8路 | 4路 | ||||||
| Wi-Fi | ─ | ─ | 支持 | ─ | |||||
| 蓝牙 | ─ | ─ | 支持 | ─ | |||||
| RTC时钟 | 提供接口驱动支持 | 提供接口驱动支持 | 提供接口驱动支持 | ||||||
| 独立 硬件看门狗 | 支持 | 支持 | 支持 | ||||||
| 供电电压 | 5V | 5V | 5V | ||||||
| 机械尺寸 | 45mm*65mm | 45mm*65mm | 45*82mm | ||||||
| 环境测试 | -40℃~85℃ | -40℃~85℃ | 0℃~70℃ | 0℃~70℃ | -40℃~85℃ | -40℃~85℃ | -40℃~85℃ | 0℃~70℃ -40℃~85℃ | 0℃~70℃ -40℃~85℃ |
| 评估底板 | M3568-EV-Board | M3568-EV-Board-GC | Coral-EVa | ||||||
| 样品购买 | 购买 | ||||||||

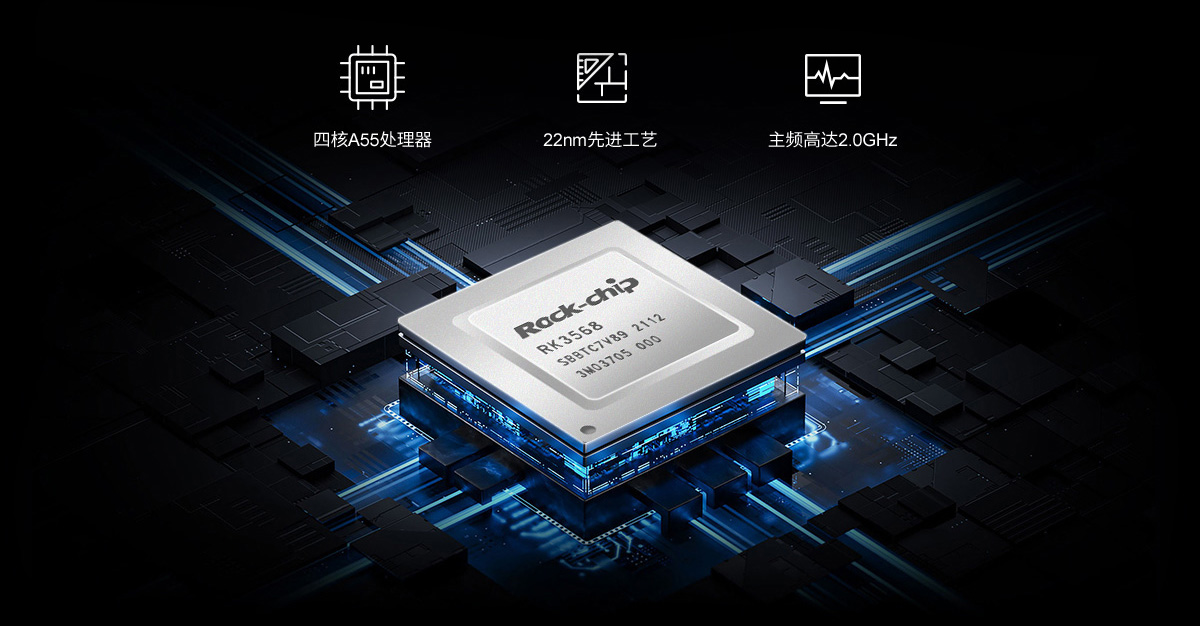

四核A55处理器，强劲由“芯”开始
M3568核心板采用国产化高端处理器平台，搭载四核64位Cortex®-A55处理器，22nm先进工艺，主频高达2.0GHz，提供多种存储配置选择，为嵌入式应用提供高效而稳定的性能，助力工业4.0下各产业国产化升级改造。

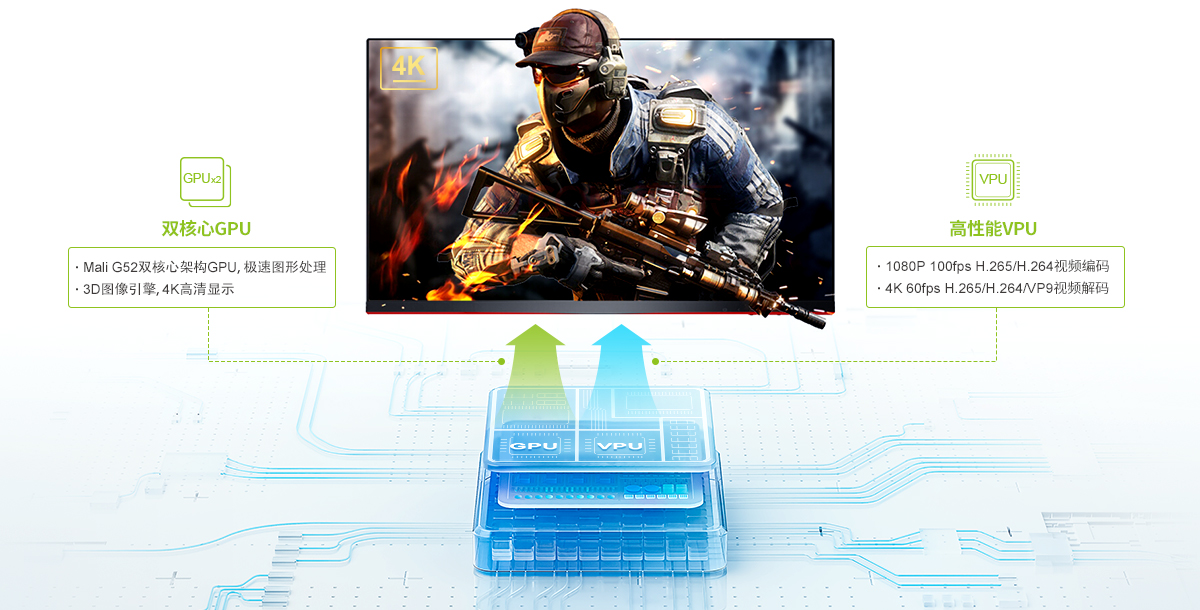

双核心GPU+高性能VPU，图像视频双协同
M3568核心板片上集成双核心架构GPU和高性能VPU，支持众多图形API，支持3D图像引擎、4K高清显示，为用户提供强劲的图像、视频处理能力和超高清显示效果。

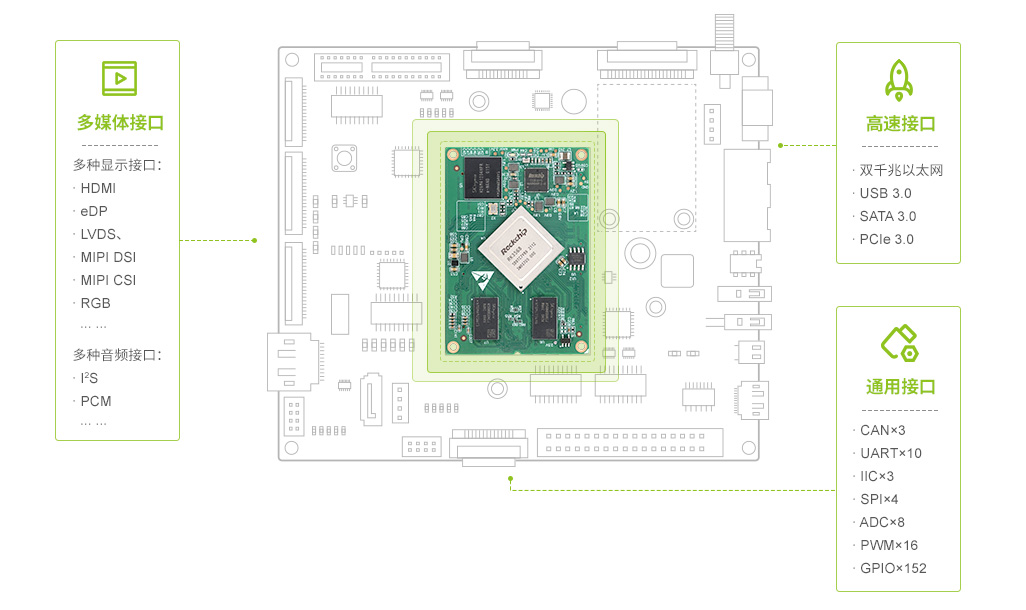

新任接口王，告别资源瓶颈
M3568核心板不仅性能强大，而且接口资源也非常丰富，可满足广泛的应用需求。
安防级ISP，影像处理全面升级
M3568核心板内置安防级8M ISP图像信号处理器，支持噪点消除、畸变矫正、色彩增强，超分辨率等功能；支持强大的高动态范围图像HDR功能，让逆光、强光、暗光照射条件下的图像也能清晰显示。在色彩、动态范围上优良的显示性能，使M3568核心板可广泛用于各类场景下的视频监控后台。
高能效神经网络NPU，助力泛工业嵌入式应用AI化
M3568核心板片内集成高能效神经网络处理器NPU，具备1TOPs算力，极低功耗即可轻松实现每秒万亿次运算，能够流畅运行AI算法，助力泛工业用户嵌入式应用AI化。

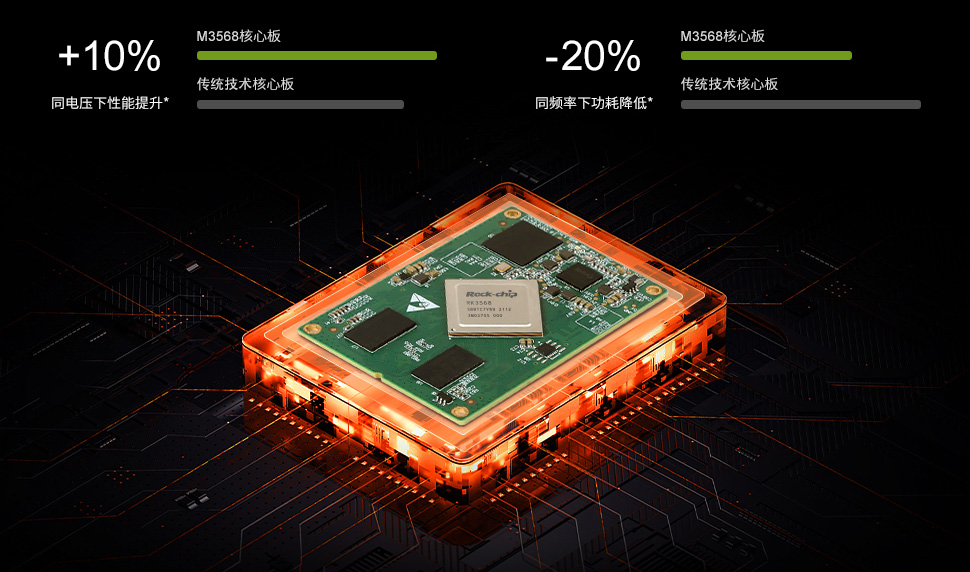

优秀的能耗控制技术，环境适应性更强
M3568核心板采用特有的S-Boost功耗控制技术，相比传统技术，同电压下性能提升10%，同频率下功耗降低20%。结合22nm先进工艺的能耗优势，发热更均衡，高温环境下工作更可靠。
搭配ZWS物联网云平台，快速实现系统智能化升级
基于致远电子自主研发的ZWS物联网云平台，让设备实现智能化升级，支持远程固件升级、日志文件快速召回、业务数据监控、组态可视化呈现、海量数据分析等功能。
广泛的应用领域
M3568核心板凭借优异的性能与全面的能力，广泛适用于智能NVR、医疗设备、工业控制、车载中控、音视频系统等领域。
