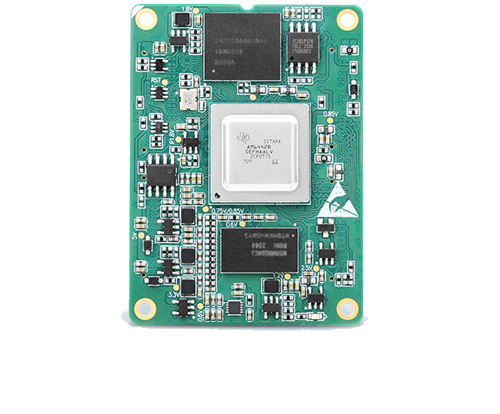

M6442 Cortex®-A53工控核心板
参数规格
| 型号 | M6442-1GF4GLI-T |
|---|---|
| 处理器 | AM6442 |
| 内核 | 双核Cortex®-A53 + 四核Cortex®-R5F + Cortex®-M4F |
| 主频 | 1.0 GHz |
| 操作系统 | Linux |
| 内存 | 1GB |
| 电子硬盘 | 4GB |
| ADC接口 | 1路12位，8输入通道 |
| 以太网接口 | 1路千兆 |
| 可编程实时单元PRU | 2路，可额外扩展4路千兆以太网 |
| CAN-FD接口 | 2路 |
| SDIO接口 | 1路 |
| USB接口 | 1路 USB2.0 或者 USB3.0 |
| PCIE接口 | 1路 PCIE 2.0 |
| UART接口 | 9路（含1路调试串口） |
| IIC接口 | 5路 |
| SPI接口 | 7路 |
| PWM接口 | 9路 |
| GPMC接口 | 1路 |
| GPIO接口 | 177路 |
| JTAG接口 | 1路 |
| RTC时钟 | 支持 |
| 独立硬件看门狗 | 支持 |
| 供电电压 | 5V |
| 机械尺寸 | 40mm×55mm |
| 环境测试 | -40℃~85℃ |

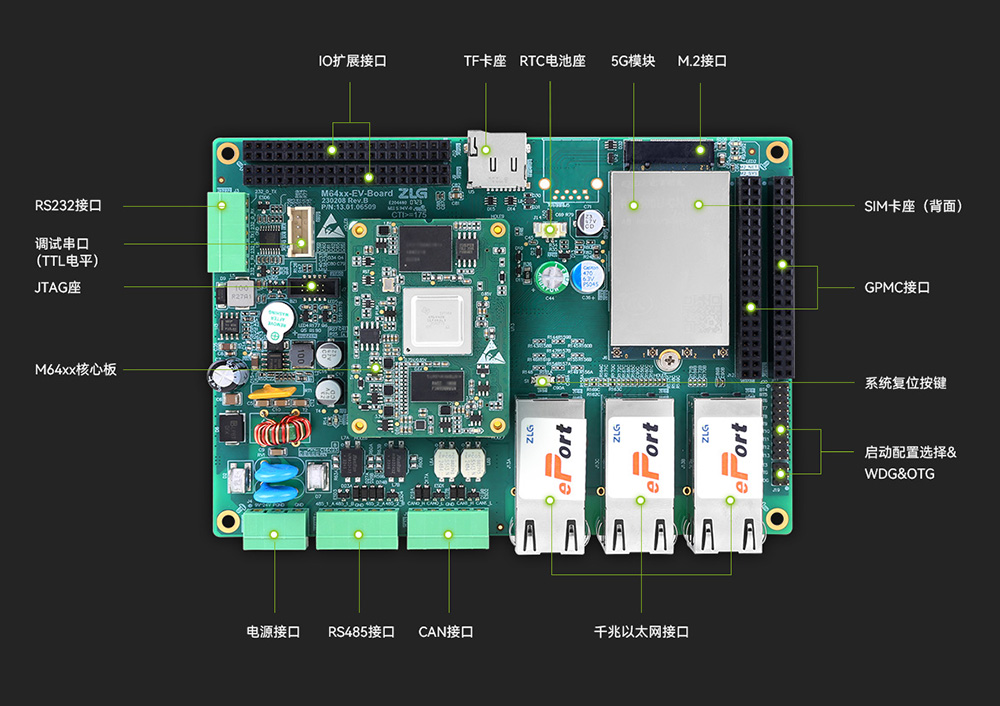

| 评估底板 | M6442-EV-Board （不含核心板） |
多核强劲，精准实时控制
M6442核心板采用双核 64 位 Arm® Cortex®-A53，四核 Cortex®-R5F以及单核Cortex®-M4F 异构处理器。Cortex®-A53 搭载RT-Linux 系统，Cortex®-R5F用于实现精准实时控制。

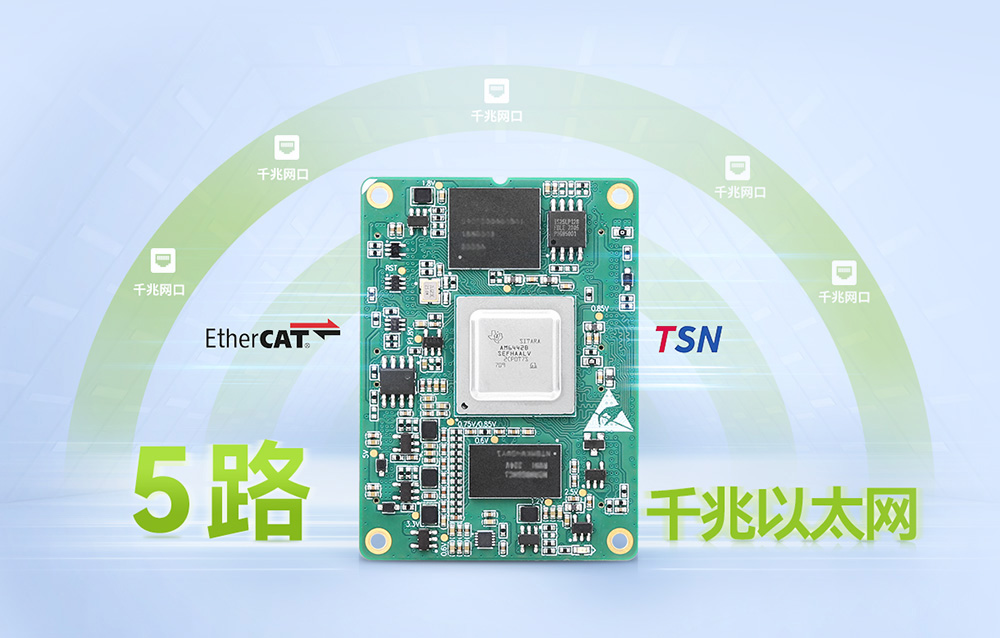

5路千兆网口，支持TSN和EtherCat协议
M6442核心板具备5路千兆网口，它支持TSN和EtherCat协议，为您的实时控制和数据传输提供了可靠的解决方案。无论是工业自动化系统还是机器人控制，M6442核心板将为您的应用带来卓越的性能和可靠性。
GPMC总线扩展，连接FPGA
M6442核心板可通过GPMC总线连接FPGA，让您能够根据具体需求灵活编程和定制，实现个性化的应用逻辑和算法。
接口丰富，真正工业级
M6442核心板提供丰富的工业外设接口，并且经过严格的工业级测试和验证，具有稳定可靠的性能。它能够在恶劣的工业环境下正常运行，抵御振动、温度变化和电磁干扰等不利因素的影响。

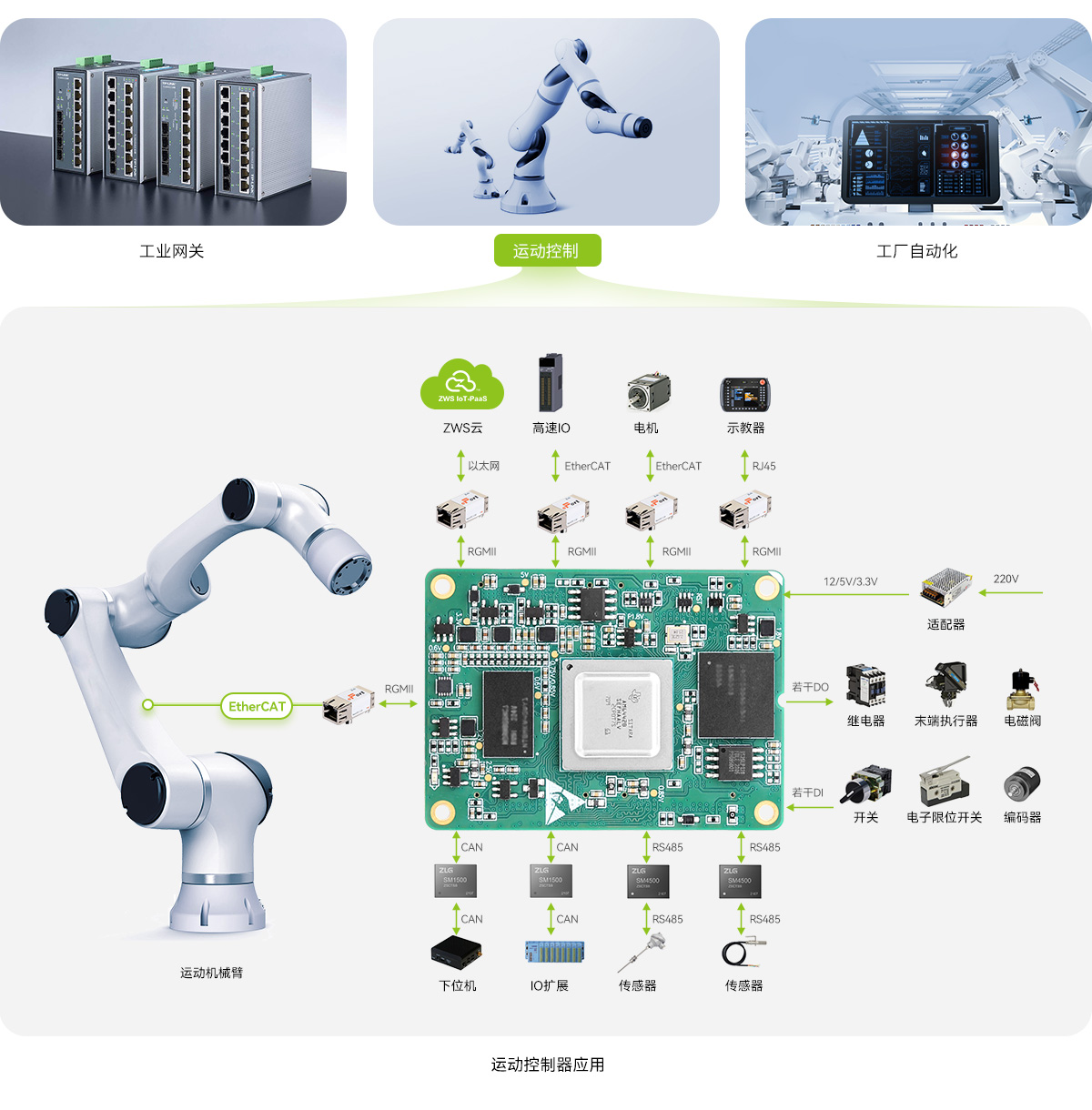

典型应用
M6442核心板适用于工业网关、运动控制、工厂自动化等行业。
