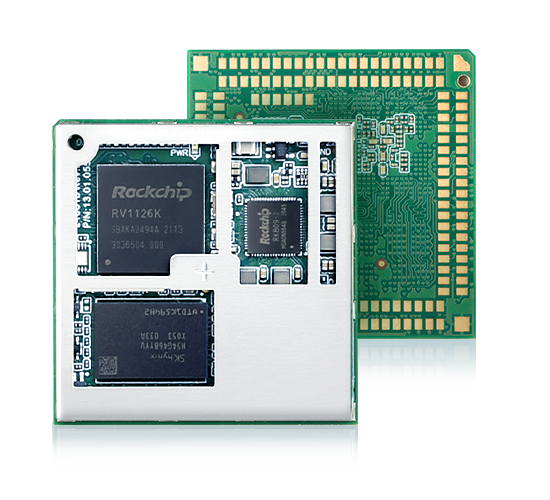

M1126系列核心板
M1126 AI核心板是基于Rockchip 的RV1126 AIoT处理器开发，采用四核32位Cortex®-A7架构，主频高达1.5GHz。M1126 AI核心板片上集成最高2.0 TOPs AI算力的NPU，为用户提供“嵌入式”+“AI”解决方案平台，使泛工业嵌入式应用AI化成为可能。此外，M1126 AI核心板还支持多路视频编解码，拥有丰富的扩展接口，能够广泛适用于人脸闸机、车载录像、安防监控等行业。
选型表
| 型号 | M1126-1GF4GLI-L | M1126-2GF8GLI-L |
|---|---|---|
| 处理器 | RV1126 | RV1126 |
| 内核 | 32位 Cortex®-A7*4 | 32位 Cortex®-A7*4 |
| NPU | 支持 | 支持 |
| 主频 | 1.5GHz | 1.5GHz |
| 操作系统 | Linux | Linux |
| 内存 | 1GB | 2GB |
| 电子硬盘 | 4GB | 8GB |
| 电阻触摸屏 | 可提供方案支持 | 可提供方案支持 |
| 电容触摸屏 | 支持I2C触摸接口 | 支持I2C触摸接口 |
| 最高显示分辨率（RGB-LCD接口） | 1280x800 | 1280x800 |
| 最高显示分辨率（MIPI-DSI接口） | 1920x1080 | 1920x1080 |
| MIPI DSI接口 | 支持 4 Lanes | 支持 4 Lanes |
| LCD接口（RGB） | 支持24bit（与以太网复用） | 支持24bit（与以太网复用） |
| VGA 接口 | 可提供方案支持 | 可提供方案支持 |
| LVDS 接口 | 可提供方案支持 | 可提供方案支持 |
| 音频Codec | 集成声卡,集成1.3W@8ohm功放 | 集成声卡,集成1.3W@8ohm功放 |
| USB | USB2.0x2 | USB2.0x2 |
| IIC | 3路(最高) | 3路(最高) |
| SPI | 2路(最高) | 2路(最高) |
| MIPI CSI接口 | 支持双路 4 Lane | 支持双路 4 Lane |
| UART | 6路（含1路调试串口） | 6路（含1路调试串口） |
| 以太网 | 1路千兆 | 1路千兆 |
| CAN_bus | 1路（1Mbps波特率下，300帧/s不丢帧） | 1路（1Mbps波特率下，300帧/s不丢帧） |
| TF/SD卡 | 1路 | 1路 |
| RTC时钟 支持 | 支持 | 支持 |
| 独立硬件看门狗 | 支持 | 支持 |
| 供电电压 | 5V | 5V |
| 机械尺寸 | 40mm*40mm | 40mm*40mm |
| 环境测试 | -30℃~85℃ | -40℃~85℃ |
| 评估底板 | M1126-EV-Board | M1126-EV-Board |
| 样品购买 | 购买 | |

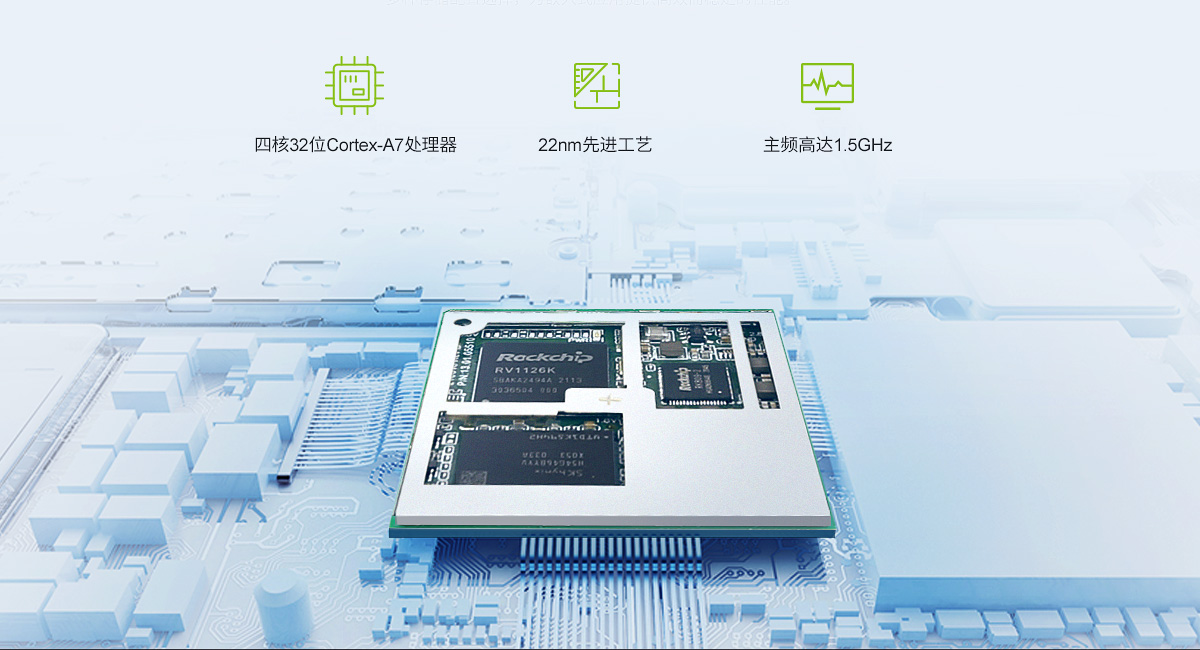

四核Cortex-A7处理器，主频高达1.5GHz
M1126核心板基于国产化高端处理器RV1126设计，搭载四核32位Cortex-A7处理器，22nm先进工艺，主频高达1.5GHz，提供多种存储配置选择，为嵌入式应用提供高效而稳定的性能。
内嵌视频编解码器，支持超高清编码及多流编码
M1126核心板具备多级降噪、3帧HDR等技术，即可保证场景的动态范围，又能满足黑光全彩的需求，让“看得清”成为现实，更符合安防领域的实际诉求。
存储空间扩容一倍，记录时间延长
M1126核心板内置Video CODEC视频编解码器，支持4K H.264/H.265@30FPS和多路视频编解码，可满足低码率、低延迟编码、感知编码的需求，空间占比更小。同样的视频源，Smart H.265编码技术可让文件占据的空间缩小一半，车载产品的记录时间延长一倍
板载2T独立NPU，轻松实现每秒万亿次运算
M1126板载独立NPU，提供2T算力，极低功耗即可轻松实现每秒万亿次运算，能够流畅运行ADAS（前车预警）、DMS（驾驶员疲劳检测）、BSD（盲区检测算法）等系统，AI运算更高效，监测及预警功能执行更准确，操作不卡顿。

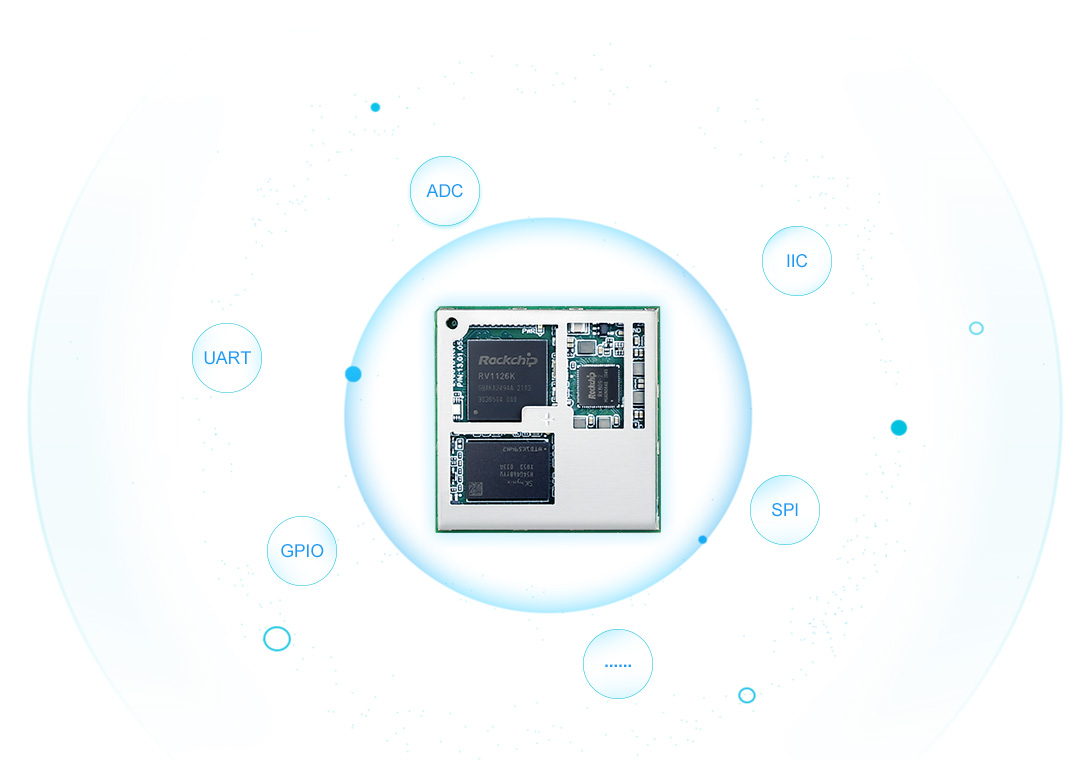

接口资源丰富，告别资源瓶颈
M1126核心板采用LGA封装接口，体积更小，整板高度更低。在外围接口上拥有千兆网口、CAN-bus、USB2.0、 MIPI-DSI、MIPI-CSI 、IIC、SPI、UART、ADC、PWM、GPIO、SDIO、IIS等丰富接口，可满足更多场景的应用需求。
搭配ZWS物联网云平台，快速实现系统智能化升级
基于致远电子自主研发的ZWS物联网云平台，让设备实现智能化升级，支持远程固件升级、日志文件快速召回、业务数据监控、组态可视化呈现、海量数据分析等功能。
广泛的应用领域
M1126核心板凭借优异的性能与全面的能力，广泛适用于智能NVR、医疗设备、工业控制、车载中控、音视频系统等领域。
