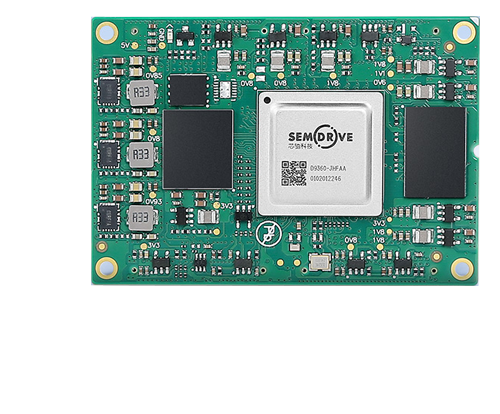

芯驰D9-Pro Cortex®-A55核心板
MD9360系列
选型表
| 产品型号 | MD9360-2GF16GLW-T | MD9360-4GF32GLW-T |
|---|---|---|
| 处理器 | D9360 | D9360 |
| 内核 | 六核 Cortex®-A55+ 单核Arm Cortex®-R5 | 六核 Cortex®-A55+ 单核Arm Cortex®-R5 |
| 主频 | 1.6GHz + 800MHz (可超频到2GHz) | 1.6GHz + 800MHz (可超频到2GHz) |
| GPU Core | 支持 | 支持 |
| VPU Core | 支持 | 支持 |
| NPU | 0.4TOPS INT8 （0.8TOPS INT4） | 0.4TOPS INT8 （0.8TOPS INT4） |
| 操作系统 | Linux、Ubuntu、FreeRTOS | Linux、Ubuntu、FreeRTOS |
| DDR | 2GB | 4GB |
| eMMC | 16GB | 32GB |
| QSPI Flash | 8MB | 8MB |
| UART | 10路（含1路调试串口，核心板最大支持16路） | 10路（含1路调试串口，核心板最大支持16路） |
| CAN FD | 4路 | 4路 |
| 以太网 | 2路千兆 | 2路千兆 |
| USB3.0 | 2路 | 2路 |
| PCIe3.0 | 2路 | 2路 |
| SPI | 8路 | 8路 |
| IIC | 5路 | 5路 |
| IIS | 6路 | 6路 |
| PWM | 8路 | 8路 |
| LVDS | 2路，8-Lane | 2路，8-Lane |
| MIPI-DSI座 | 2路，4-Lane | 2路，4-Lane |
| MIPI-CSI座 | 2路，4-Lane | 1路，4-Lane |
| 电阻触摸屏 | IIC、SPI或USB扩展支持 | IIC、SPI或USB扩展支持 |
| 电容触摸屏 | IIC扩展支持 | IIC扩展支持 |
| SD/SDIO3.0 | 2路 | 2路 |
| 独立硬件看门狗 | 支持，1.7秒溢出 | 支持，1.7秒溢出 |
| 供电电压 | +5.0V | +5.0V |
| 工作温度 | -20℃~+70℃ | -20℃~+70℃ |
| 机械尺寸 | 45mm * 65mm | 45mm * 65mm |
| 评估底板 | MD9360-EV-Board（不含核心板） | MD9360-EV-Board（不含核心板） |
| 评估扩展板 | MD9340-IO-Board | MD9340-IO-Board |

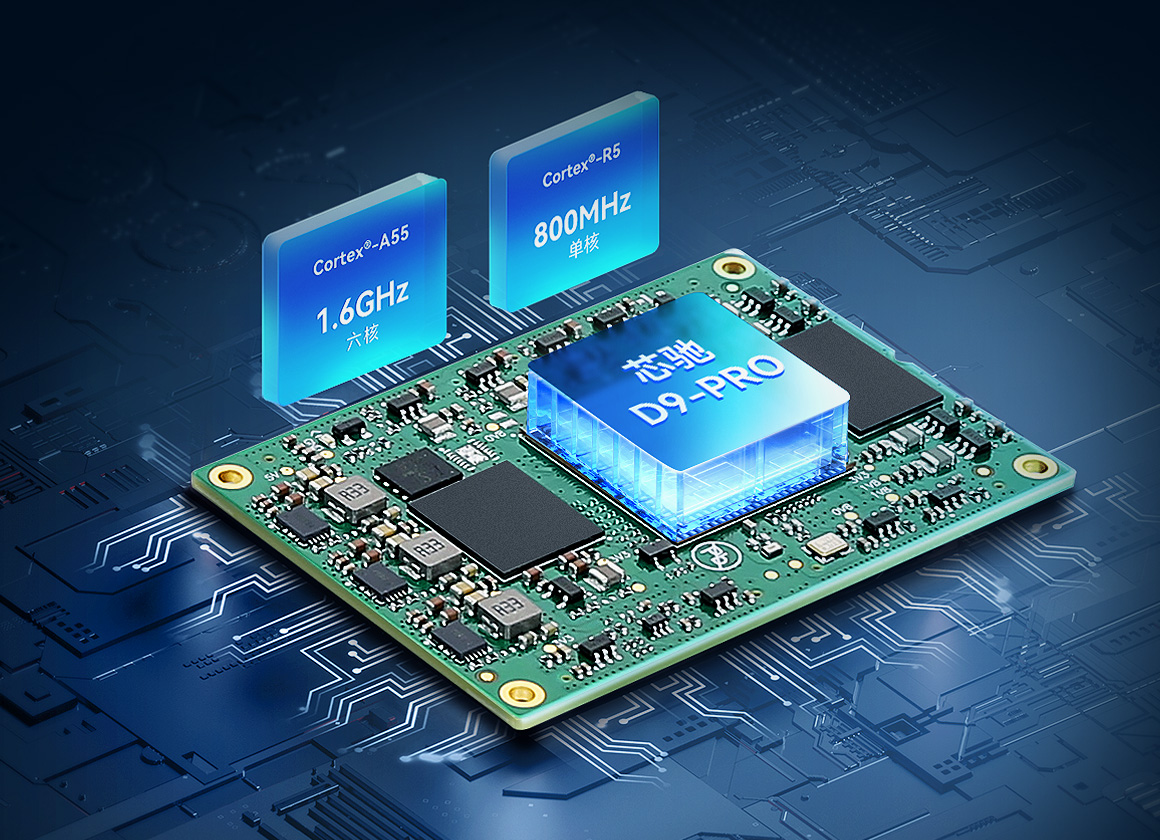

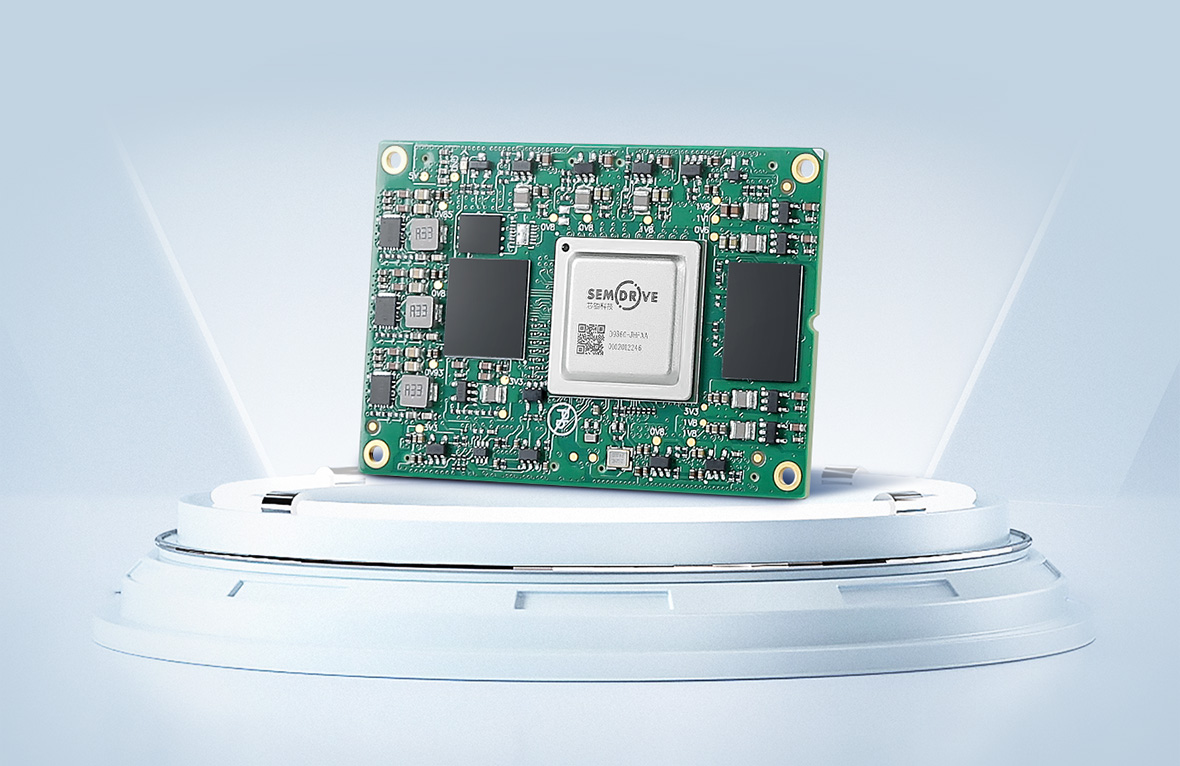

六核Cortex®-A55处理器，多核异构
MD9360核心板是ZLG致远电子基于SemiDrive芯驰公司D9-Pro处理器开发的高性能嵌入式核心板，MD9360核心板搭载六核 Cortex®-A55，主频高达1.6GHz，另有频率高达800MHz的单核Cortex®-R5实时处理器，为实时应用提供了优异的性能。
精准实时控制
MD9360核心板的Cortex®-R5小核搭载FreeRTOS系统，可用于实现精准实时控制，Cortex®-A55默认搭载实时Linux系统也可以满足实时需求较高的Linux项目。特别适用于EtherCAT总线等需要快速响应的应用场景。
接口丰富，应用场景多样化

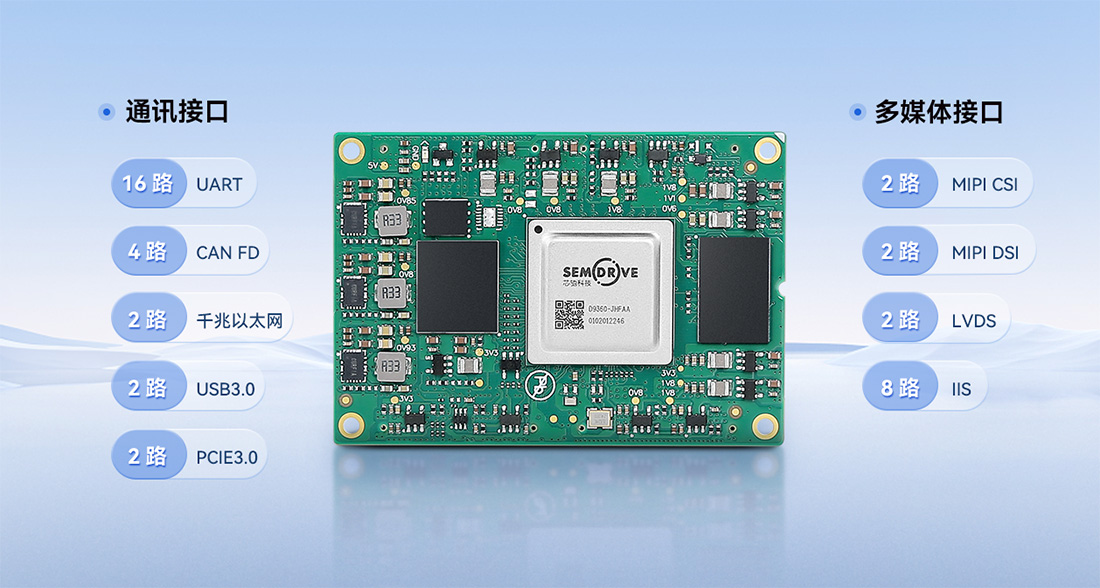

MD9360系列核心板通过板对板连接器引出丰富的外设资源接口，包括16路UART、4路CAN FD、2路千兆以太网、2路USB3.0、2路PCIe3.0等通讯外设接口。
三屏异显，4K高清，多媒体之选
MD9360核心板集3D GPU、VPU于一体，支持H.264/H.265视频编解码，呈现4K超高清画质。同时，支持多屏显示技术，最高实现三屏异显，满足多样化显示需求。
评估套件

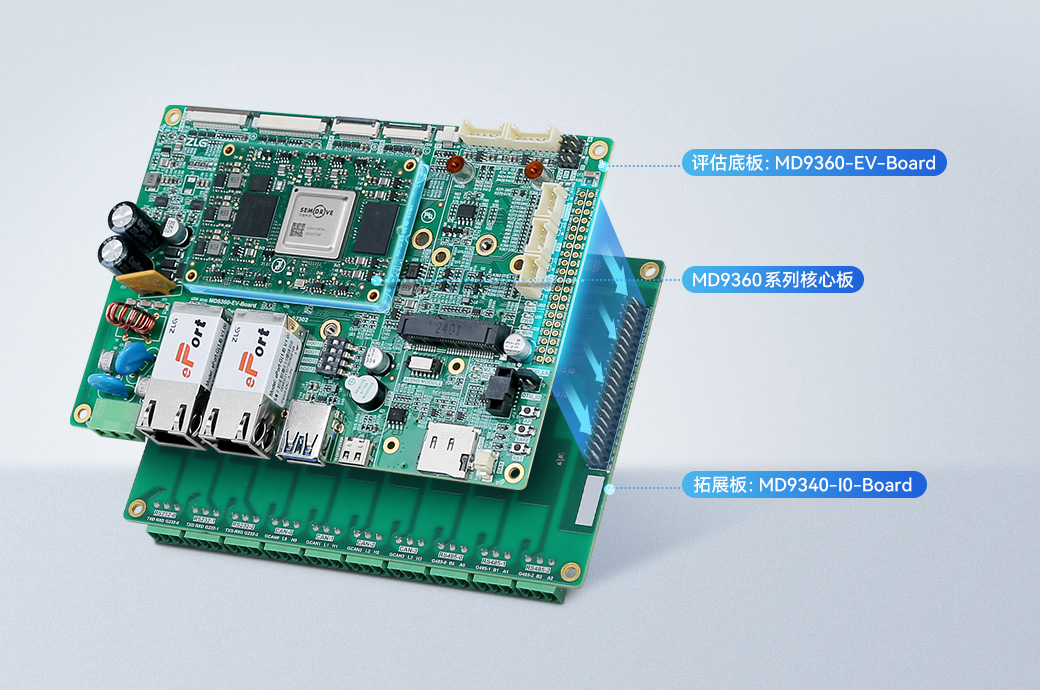

MD9360-EV-Board是专为MD9360核心板设计的评估底板，而MD9340-IO-Board则作为扩展板，通过40PIN排针与评估底板紧密相连。这两块板子配套使用，帮助用户全面、准确地评估MD9360核心板。
行业应用
