D9系列Cortex-A55®核心板

国产工业芯,性能再升级

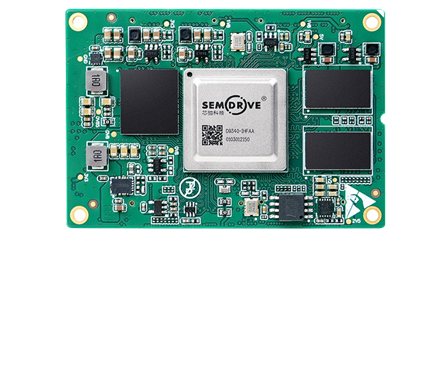

MD9340/MD9350

核心板

购买

选型表

产品型号MD9340-2GF16GLI-TMD9340-4GF32GLI-TMD9350-2GF16GLI-TMD9350-4GF32GLI-T
处理器D9340D9340D9350D9350
ARM内核四核Cortex®-A55 +双核Cortex®-R5四核Cortex®-A55 + 双核 Cortex®-R5五核Cortex®-A55 + 三核Cortex®-R5五核Cortex®-A55 + 三核Cortex®-R5
主频1.6GHz + 800MHz1.6GHz + 800MHz1.6GHz + 800MHz1.6GHz + 800MHz
操作系统Linux、Buildroot、Ubuntu、FreeRTOSLinux、Buildroot、Ubuntu、FreeRTOSLinux、Buildroot、Ubuntu、FreeRTOSLinux、Buildroot、Ubuntu、FreeRTOS
GPU Core支持支持支持支持
VPU Core支持支持支持支持
NPU--0.8TOPS0.8TOPS
运行内存(SDRAM)2GB4GB2GB4GB
板载存储(eMMC)16GB32GB16GB32GB
QSPI Flash16MB16MB16MB16MB
LVDS接口2路,4-Lane2路,4-Lane2路,4-Lane2路,4-Lane
显示分辨率单路最大支持 1920x1080@60Hz
双路最大支持 2560x1440@60Hz
单路最大支持 1920x1080@60Hz
双路最大支持 2560x1440@60Hz
单路最大支持 1920x1080@60Hz
双路最大支持 2560x1440@60Hz
单路最大支持 1920x1080@60Hz
双路最大支持 2560x1440@60Hz
电阻触摸屏IIC、SPI或USB扩展支持IIC、SPI或USB扩展支持IIC、SPI或USB扩展支持IIC、SPI或USB扩展支持
电容触摸屏IIC扩展支持IIC扩展支持IIC扩展支持IIC扩展支持
MIPI-CSI1路,4-Lane1路,4-Lane1路,4-Lane1路,4-Lane
以太网2路千兆2路千兆2路千兆2路千兆
UART10路(含1路调试串口,核心板最大支持16路)10路(含1路调试串口,核心板最大支持16路)10路(含1路调试串口,核心板最大支持16路)10路(含1路调试串口,核心板最大支持16路)
CAN FD4路4路4路4路
SPI1路1路1路1路
IIC最高5路最高5路最高5路最高5路
IIS1路1路1路1路
PWM5路5路5路5路
SD/SDIO2路2路2路2路
独立硬件看门狗支持,1.7秒溢出支持,1.7秒溢出支持,1.7秒溢出支持,1.7秒溢出
供电电压+5.0V+5.0V+5.0V+5.0V
工作温度-40℃~+85℃-40℃~+85℃-40℃~+85℃-40℃~+85℃
机械尺寸45mm * 65mm45mm * 65mm45mm * 65mm45mm * 65mm
评估底板MD9340-EV-Board(不含核心板)+ MD9340-IO-Board(扩展板)

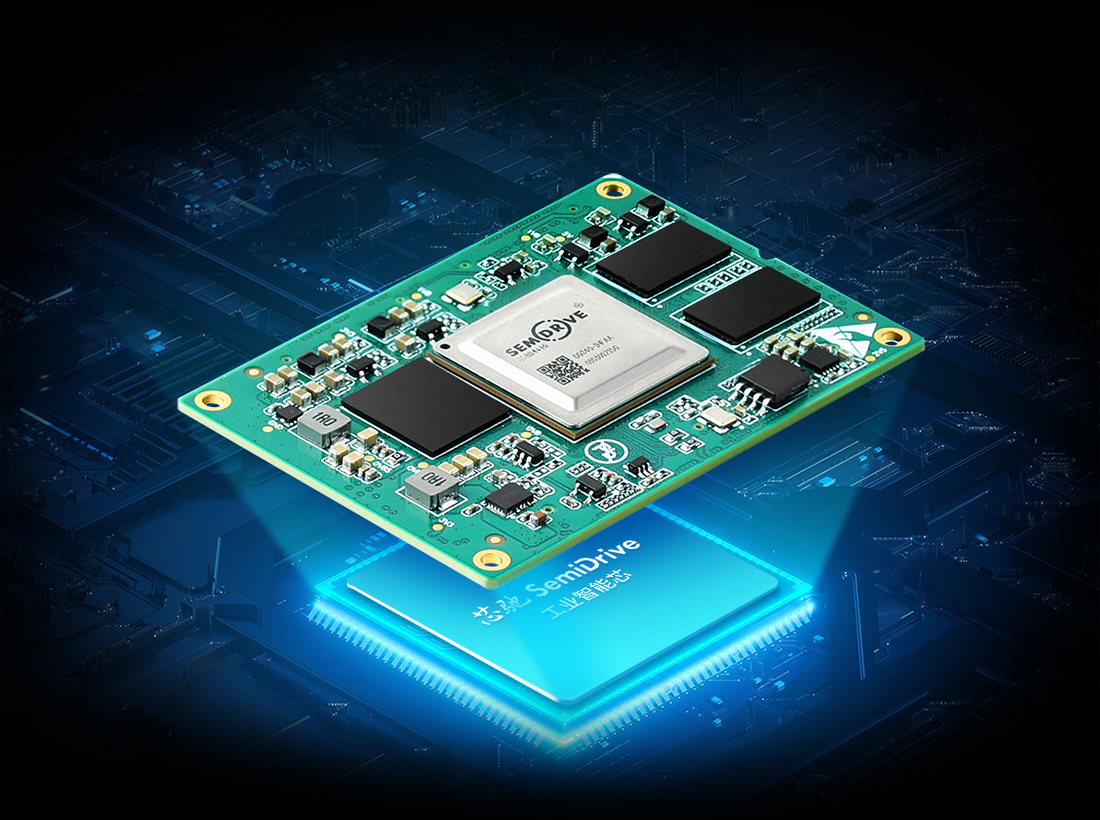

芯驰工业芯,多核异构,性能强劲

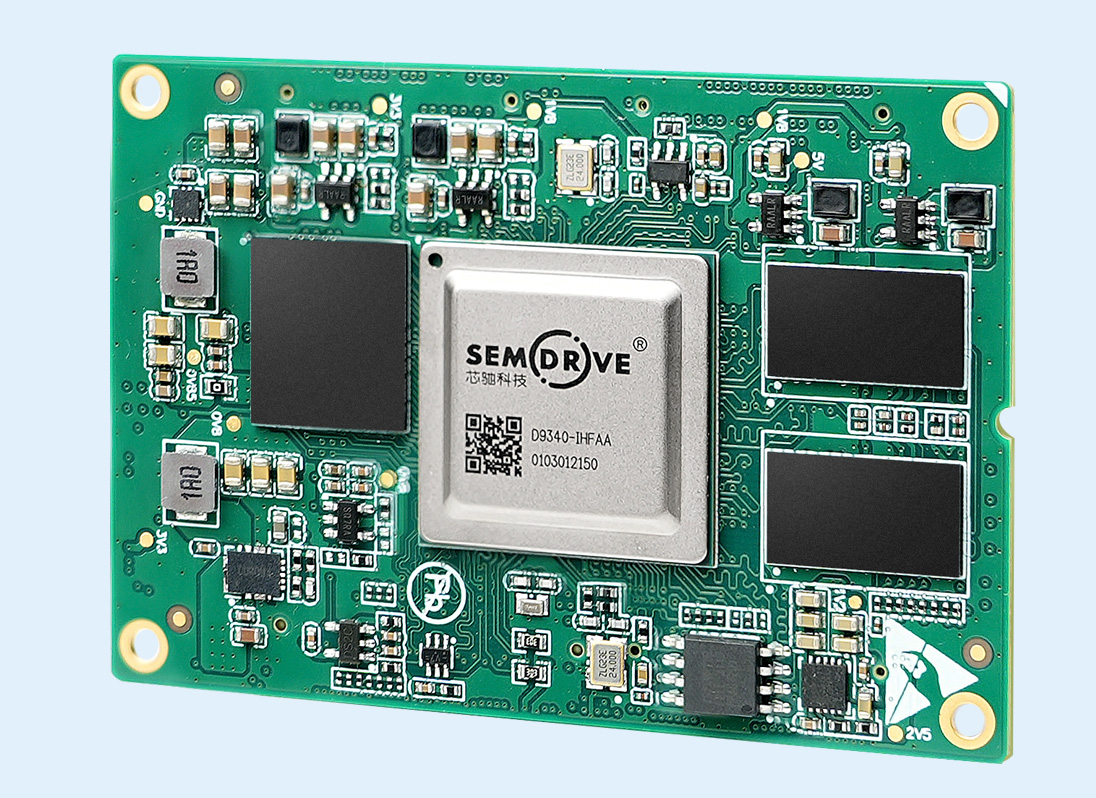

D9系列核心板是ZLG致远电子基于SemiDrive芯驰公司D系列处理器开发的高性能嵌入式核心板,MD9340核心板搭载4核 Cortex®-A55和2核Cortex®-R5实时处理器,MD9350核心板搭载5核 Cortex®-A55、3核Cortex®-R5实时处理器以及0.8TOPS的NPU。

精准实时控制

D9340、D9350核心板的Cortex®-R5小核搭载FreeRTOS系统,可用于实现精准实时控制,适用于各种需要高性能、实时响应的应用场景。

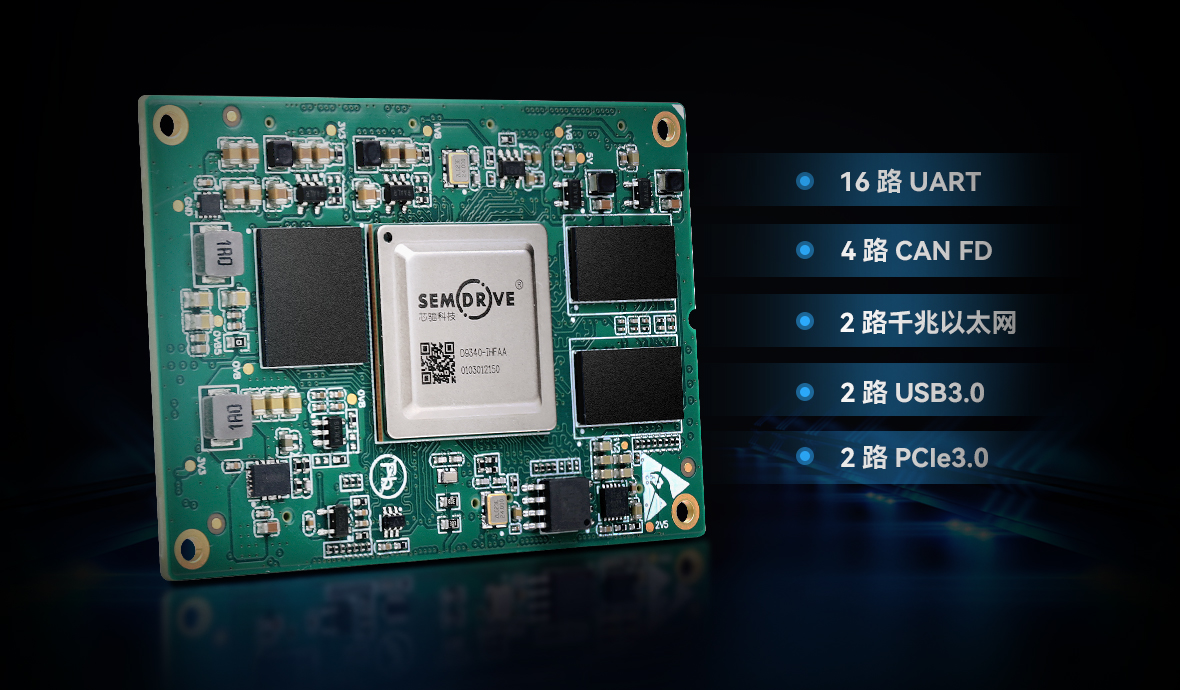

通讯接口丰富

D9系列核心板通过板对板连接器引出丰富的外设资源接口,包括16路UART、4路CAN FD、2路千兆以太网、2路USB3.0、2路PCIe3.0等通讯外设接口。

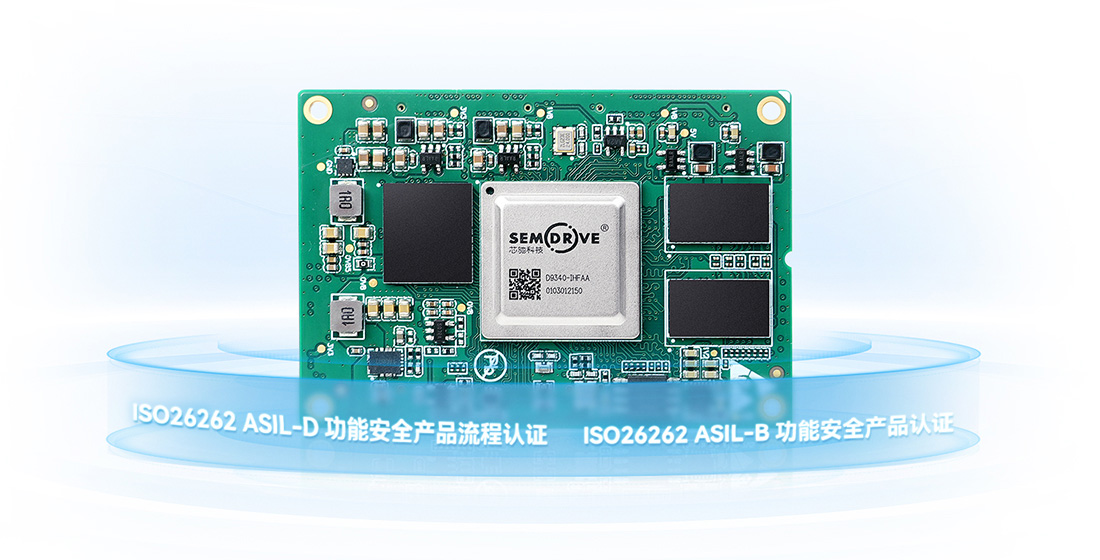

双重ASIL认证,安全可靠

通过ISO26262 ASIL-D功能安全产品流程认证、ISO26262 ASIL-B功能安全产品认证,D9处理器可以用于广泛的应用领域,包括汽车、工业控制、医疗设备等需要高度可靠和安全性的领域。

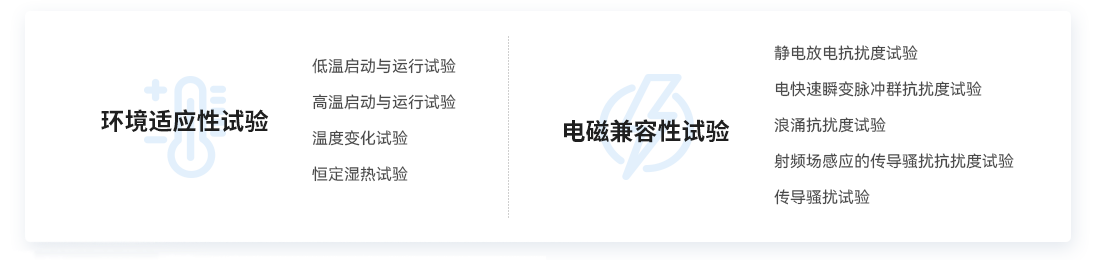

严苛测试,真正工业级

D9系列核心板经过严苛的可靠性测试,确保其真正达到工业级标准。无论在恶劣环境还是长时间运行中,D9系列核心板都展现出卓越的可靠性和稳定性。

行业应用
